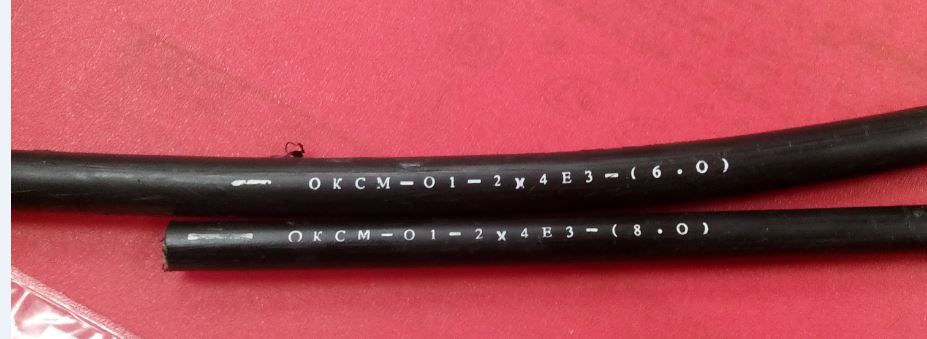

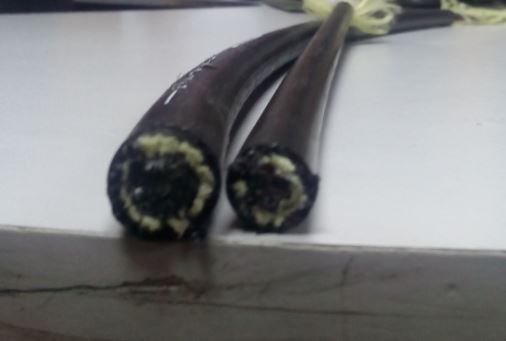

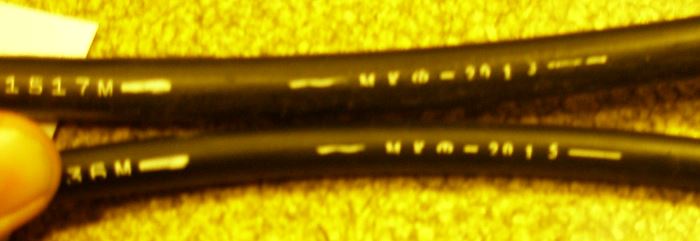

PuZaN Posted January 9, 2016 Коллеги, доброго дня. До недавнего времени заказывал всегда барабанами на заводе МКФ. А тут понадобилось несколько кусков кабеля, небольшой длинны. Решил чтобы не возиться с барабаном/отмоткой/доставкой заказать у КДДС. И обнаружил странную штуку, кабель меньше в диаметре. Вверху 2013 г.в Внизу 2015 Вид сверху ещё Вид с торца ( к сожалению штангенциркуля не нашли, но линейкой вроде как старый-1,3см а новый 0,9 см в диаметре) Это так и должно быть? Или может я чего при заказе не указал? Можно его вообще вешать на пролёт в 100 метров. п.с ещё одна беда.. Брали в 2013 под него хорошие зажимы ( Спиральный натяжной зажим с протектором GTADSS SRU 1150G ) для нового (2015г) он большой, кабель не держится, кто может посоветует хороший спиральный зажим под этот кабель Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted January 9, 2016 Такое чувство, что первый кабель у вас с двумя оболочками, а второй с одной. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted January 9, 2016 (edited) мдя.(( полез на сайт http://www.mkf.mkm.ru/okcnm ( с промежуточной оболочкой из полиэтилена (или без нее) ) похоже как раз и без оболочки. На что его вешать то,НСО какой-нибудь ( НСО 50/9-10)? И можно его вообще такой вешать? на 100 метров Edited January 9, 2016 by PuZaN Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 9, 2016 Паспорт к кабелю дали? Хотя бы копию. Как тебе дать совет, если мы знаем только то, что ты купил КАБЕЛЬ. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted January 9, 2016 (edited) Паспорт не просил. Попрошу после праздников. (этот кабель привезли 30 декабря, в новогодней спешке, только сейчас стали его рассматривать) Просто я думал может кто встречался с таким ОКСМ-ом. Может всё нормально, и такой тоже можно вешать, на ВКП между домами с пролётом около 100 метров. С 2011-12 года брал тока МКФ на заводе. Вот и думал что он всегда такой "толстый" идёт. С другими кабелями давно не работал. (ОПД Еврокабеля вроде тоже небольшого диаметра, но я беру его мало, и на ответственные участки не вешаю) Edited January 9, 2016 by PuZaN Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted January 9, 2016 Если не ошибаюсь это 8 кН, думаю на 100 метров в Москве нормально будет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted January 9, 2016 Enigma33 Да 8кН. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Барагоз Posted January 9, 2016 (edited) Не очень понятно, в чем вопрос) Если прочностные характеристики кабеля выдержаны - кабель годный, диаметр не имеет значения. То, что не подходит к имеющимся в наличии НСО - обидно, но это не брак кабеля, а недосмотр ваш/поставщика. В зависимости от практики отношений с поставщиком либо смириться, либо найти совместное решение. Заводы могут варьировать толщину оболочки по желанию покупателя, при сохранении прочих характеристик обозначение кабеля от этого никак не меняется. Я когда брал одескабель ОКТ, пожаловался дилеру, что плохо держится в волскомовских самых маленьких НСО. Мне сказали 'фигня вопрос!', и начиная со следующего барабана кабель уже был толще на миллиметр. Edited January 9, 2016 by Барагоз Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 9, 2016 со следующего барабана кабель уже был толще на миллиметр. И дороже на 5% ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted January 9, 2016 Вопрос в том что я такое увидел первый раз и чото очкую Славик(с) Если мне предоставят паспорт на данный кабель-то значит всё нормально и можно вешать? Хотел услышать тех кто работает с данным кабелем (ОКСМ), какой толщины у них кабель приходит? Может я зря переживаю, и такой толщины и должен быть. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Барагоз Posted January 9, 2016 (edited) И дороже на 5% ? Цена никак не изменилась. Исчезли арамидные нити из конструкции, стала более толстая оболочка, больше диаметр оптического модуля. Прутки остались. Edited January 9, 2016 by Барагоз Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 9, 2016 PuZaN Ты в Москве? Вешай. 150 метров пролеты легко. Крепеж купи только соответствующий. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fivtin Posted January 11, 2016 странно, но более старый и толстый кабель на меньше кН... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sheft Posted January 12, 2016 но более старый и толстый кабель на меньше кН... в чём странность, если он тяжелее а силовых элементов столько же или меньше... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fivtin Posted January 14, 2016 в чём странность, если он тяжелее а силовых элементов столько же или меньше... из фотографии сложно сказать о плотности плетения силовых элементов, но сразу видно что окружность заполненная ими явно больше а масса кабеля и его прочностные характеристики напрямую не связаны, точнее скорее при большей массе большее количество силовых элементов и больше растягивающее усилие Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PuZaN Posted January 15, 2016 Написал на завод. Сказали кабель нормальный. Вешать можно на расстояние 80-90 метров (это при 8кН). Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 15, 2016 Они там укурились что ли. Какие 90 метром? Значит это не 8 кН кабель. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted January 15, 2016 А сколько в Вашем понимании должен быть пролет для самонеса с 8 кН? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted January 15, 2016 висит уже год ОГЦ (бронька) 8кн на пролете 150 метров, все отлично Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 16, 2016 А сколько в Вашем понимании должен быть пролет для самонеса с 8 кН? Причем тут МОЕ ПОНИМАНИЕ? Это физика. Скачайте у ИНКАБа программу и посчитайте. Она бесплатная. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted January 16, 2016 (edited) А сколько в Вашем понимании должен быть пролет для самонеса с 8 кН? Причем тут МОЕ ПОНИМАНИЕ? Это физика. Скачайте у ИНКАБа программу и посчитайте. Она бесплатная. Не будьте категоричным. Результаты расчета в этой программке слишком оптимистические. У нас прога самописная, проверяли с фирменными и по практике, когда на ЛЭП монтировали- динамометр был. Для кабеля 8кН - значения пролетов до 80-100м. Если не знаете, какая "кухня" у завода, на которой этот кабель готовят-держитесь меньшего значения. "Экономика должна быть экономной" - этот девиз Брежневской эпохи взяли на вооружение все заводы, некоторые переэкономливают... Историю с огнестойким кабелем помните- из той же серии. Edited January 16, 2016 by frol13 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 16, 2016 У меня 3,5 кн кабели работают до 100 метров легко. Не знаю что там на ваших кухнях происходит. Тем более у человека кабель тоньше и как видно легче чем обычно он использовал. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted January 16, 2016 Они там укурились что ли. Какие 90 метром? Значит это не 8 кН кабель. А сколько в Вашем понимании должен быть пролет для самонеса с 8 кН? Причем тут МОЕ ПОНИМАНИЕ? Это физика. Скачайте у ИНКАБа программу и посчитайте. Она бесплатная. При чём здесь софт Инкаба? Это попытка уйти от ответа? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted January 17, 2016 У меня 3,5 кн кабели работают до 100 метров легко. Не знаю что там на ваших кухнях происходит. Тем более у человека кабель тоньше и как видно легче чем обычно он использовал. Дай Бог, чтобы и дальше ваши кабели работали. Но величина эта, по большому счету, зависит от того, какую толщину стенки гололеда принять при расчетах. И если принять ее по нормам (они тоже для разных случаев- разные) - там, по моему 10-15 мм (на память не помню), столько и получиться. А висеть будет и 3,5 кН на большой пролет - но после первого гололеда если его не выведет из строя- он уж точно необратимо потянется, а после второго- точно придет в негодность. Я на эти темы с заказчиками воюю уже больше 10-ти лет В тот период, когда корпоративные стандарты сотовиками еще только вырабатывались, Мегафон нам усиленно "сватал" для прокладки по городу 3,5 кН кабель (надо сказать, тогдашние 3,5 кН были честнее) -еле отбились, пришлось долго обосновывать применение "более сильного" кабеля. Посмотрите корпоративные нормы сотовиков для кабелей подвеса по городу- МТС строит кабелем 10 кН, Вымпелком- 7-10 кН. Они что, просто кучу денег перерасходуют на кабеле при их корпоративном контроле? Из практики были случаи, когда долго меня чехвостили за применение в проекте кабелей с усиленным тросом и усиленных трубостоек с нормальным креплением для подвески в одном южном городе.с нормой гололедной стенки - 20мм. Но поскольку местные были на моей стороне, там было построено по нашему проекту, а московское начальство уже в порядке контроля спохватилось по факту перерасхода и собиралось было применить оргвыводы (у всех конкурентов мол висят обычные кабели на обычных трубостойках, а мы- выпендриваемся). Но тут случился сильнейший снегопад, потом ветер и голоед, и многие кабели конкурентов порвало, а стойки- повывернуло. Получил благодарность сквозь зубы. На самом деле, это вопрос планирования инвестиций и требований по надежности функционирования. У нас в городе уже есть опыт 15-летней эксплуатации подвесных кабелей ВОЛС. Первую линию, когда строили по домам и зданиям, делали по нормам, а где сомневались- брали в большую сторону- эксплуатируется до сих пор без особых проблем. Проблемы есть с более поздними кабелями, не смотря на то, что зачастую навешивали эти кабели на домах не спросясь, на конструкции первой линии. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted January 17, 2016 Не будьте категоричным. Результаты расчета в этой программке слишком оптимистические. Скоро в теме появится Гиберт и съест вас =) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
