Странный патч-корд

[Andrei]

Для подключения клиентов в частном секторе использовали розетки типа вот таких

http://shop.nag.ru/catalog/02085.Krossy/07145.Nastennye/05206.SNR-FTB-02S

или

http://shop.nag.ru/catalog/02085.Krossy/07145.Nastennye/11558.SNR-FTB-02F

Но внезапно кончились и пришлось колхозить - ставить сплайс-пластну и подваривать туда половинку патч-корда.

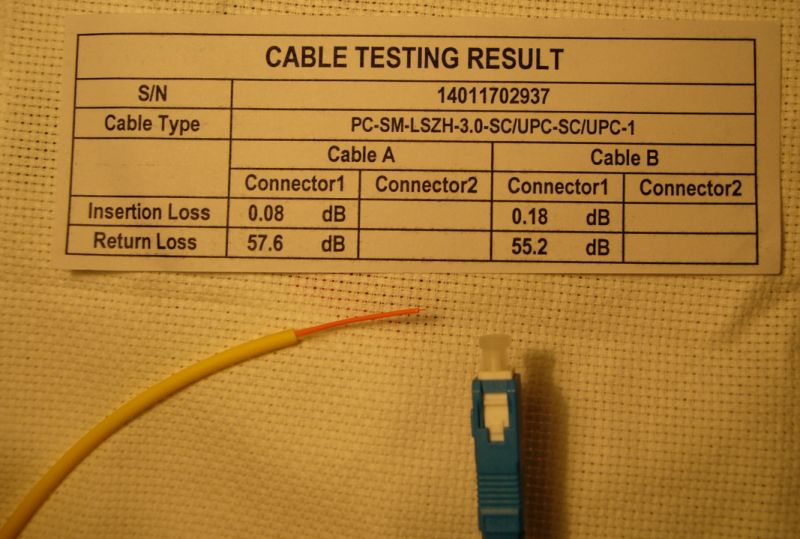

Взял патч из одной из НАГовских закупок, зачистил, а внутри буфер оранжевого цвета, если его снять, то и лак тоже оранжевый - вот фото. И ладно бы цвет, но он и варится с НАГовским кабелем http://shop.nag.ru/catalog/01919.Opticheskij-kabel/02701.Podvesnoj-odnomodulnyj/17945.SNR-FOCA-UT1-04-C с потерями на сварке 0,25-0.35 db!

Трижды переваривал - результат один и тот же. Потом взял пингтейл, подварил, потеря на сварке 0.03 db (сварочник у меня старый, это нормально для него). Т.е. синдром кривых рук исключаю, варю давно, опыта хватает.

Что за волокно такое в патче?

[[anp/hsw]]

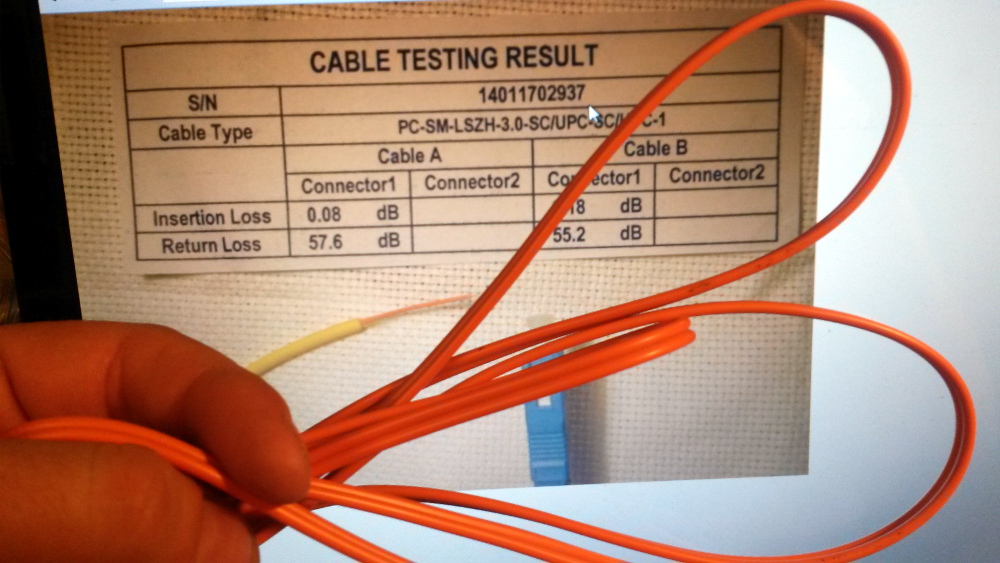

Либо это сверхгибкий кабель, тогда для него затухание за сварке в ~0.2-0.3дб нормально, либо многомод (оранжевый цвет намекает).

Любой новый сварочник должен был определить автоматически тип волокна, что он показал?

[Bachaa]

' timestamp='1450980786' post=1221018]

Либо это сверхгибкий кабель



G.657A ? Ну так пигтейл человек приваривает с таким же волокном походу.

А вот оранжевый цвет как бы намекает...



[Andrei]

' timestamp='1450980786' post='1221018']

Либо это сверхгибкий кабель, тогда для него затухание за сварке в ~0.2-0.3дб нормально, либо многомод (оранжевый цвет намекает).

То, что оранжевые патчи это многомод, я в курсе, но сам-то патч желтый, волоконо внутри оранжевое.





' timestamp='1450980786' post='1221018']

Любой новый сварочник должен был определить автоматически тип волокна, что он показал?

Ничего не показал. Сварочник старый Siecor X75, может быть поэтому он не опознал тип волокна.

[[anp/hsw]]

но сам-то патч желтый, волоконо внутри оранжевое.

Это не волокно, это 0.9мм буфер, вполне возможно, что кто-то закатал многомодовый оранжевый пигтейл в желтый 3мм буфер.



Сварочник старый Siecor X75

Тут даже ничего не посоветовать, особенно, если это какой-нибудь X75-12, там хрен что на мониторе увидишь. Если это "одноволоконный" X75 с большим увеличением камеры, то сделайте фото, иначе могу только посоветовать сходить к кому-нибудь, у кого есть современный сварочник, и наделать скриншотов.

[Andrei]

В любом случае одномод с многомодом варить не айс. Понимаю, что на коротких линках в пределах города работать будет, но все равно.

[Andrei]

' timestamp='1450990231' post='1221082']

но сам-то патч желтый, волоконо внутри оранжевое.

Это не волокно, это 0.9мм буфер, вполне возможно, что кто-то закатал многомодовый оранжевый пигтейл в желтый 3мм буфер.

Да я знаю, что само волокно практически бесцветное, а цвет буфера меняют, чтобы указывать на тип волокна.

Покупались то обычные патчи, одномодовые. Неужто китайцы нафигачили внутрь многомода? Сомнительно.

[[anp/hsw]]

Покупались то обычные патчи, одномодовые. Неужто китайцы нафигачили внутрь многомода? Сомнительно.

А где на вашей фото слова "singlemode"?

Если типа волокна не обозначен, то вполне можно что угодно пихать.

А 0.18 на коннекторе намекает, что либо многомод, либо шлифовал слепой китаец.

[Andrei]

И при сварке 250мкм и 125мкм на глаз можно отличить.

Это как? С учетом того, что аппарат у меня Siecor X75



' timestamp='1451022748' post='1221149']

Покупались то обычные патчи, одномодовые. Неужто китайцы нафигачили внутрь многомода? Сомнительно.

А где на вашей фото слова "singlemode"?

Если типа волокна не обозначен, то вполне можно что угодно пихать.

Ну во-первых написано - PC-SM-LZSH-....

Покупали в НАГе, написано было SM.

[[anp/hsw]]

Ну во-первых написано - PC-SM-LZSH-....

Уверены, что SM расшифровывается именно так? Это же артикул, китайцы они такие :)

Например китайские компьютерные БП с маркировкой ATX-PSU350 и реальными значениями в расшифровке в 200ватт :)



У вас нет человека с нормальным сварочником, которому бы можно было дать это волокно на пробу? Тогда старый советский микроскоп, иммерсионное масло, красная подсветка и светофильтр. И сравниваете с заранее известным волокном.

[Andrei]

Линк по вышеприведенной половинке патчкорда так и не поднялся, хотя длина линка была метров 300 всего-то. :(

Итог - переварил обычным "синим" наговским пигтейлом и все заработало.

[frol13]

с потерями на сварке 0,25-0.35 db!

Такие потери получаются при сварке G655 c G652 Но разницу видно на картинке сварочника- сердцевина толще у G655.

[Andrei]

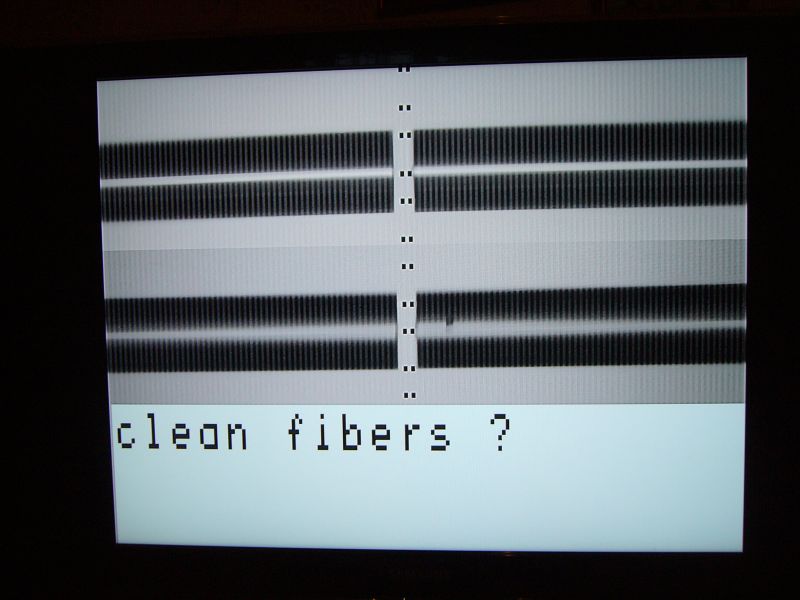

Картинка со сварочника

Повторюсь - сварочник старый Siecor X75

[zoro]

Картинка со сварочника

Повторюсь - сварочник старый Siecor X75

Андрей, выбрось каку :) ну не варится и хрен с ним..

Если интересно что с ним- телефон-адрес знаешь :) присылай мне- посмотрим на приборах что за волокно (сварочников знакомых много фуджик 50, 60 и сумитоммо 37) и какой то прибор умный на заводе связи :)

[Andrei]

Анатолий, спасибо за предложение. Уже переварил другим пигом и все работает. :)

Другой сварочник попробую найти в городе. Еще в двух организациях они должны быть.

[zoro]

Тут столкнулся с проблемой ПигтейлSNR при сварке ок, по показометру 1310-ок 1550-затухание 2-3дб. Проблема оказалась в разъеме.

Как выяснили:

-Отрезали 7см волокна- приварили в разрыв проверенного патчкорда- затуханий нет.

-Подварили к исследуемому пигтейлу- те же затухания.

-Проверили микроскопом ферулу, все ок.

-Обрезали волокно под самое "нехочу" приварили в разрыв проверенного патчкорда- затуханий нет.

Вывод разъем.

[[anp/hsw]]

Брак у всех бывает.

На разъёме может запросто быть брак из-за изгиба волокна в районе обжимной втулки (штука, которая фиксирует оболочку 0.9мм/3мм буфера после вклейки) там достаточно плотно все обжимается, и в принципе накосячить можно при желании.
