Airdream Posted December 18, 2015 (edited) Здравия желаю всем, Коллеги. Ситуация следующая, ОЛМ перестал работать по оптическим каналам. проверял оптику,основное питание, щупал питание в самом ОЛМ все вроде как на месте(5в,4.2в, 3.3в). странность заключается в том что, при проверке Rx входа канала (с помощью оптоволоконого дефектоскопа) индикатор Rx сигнализирует работу. Как первого канала так и второго. Может просто сгорел? ну например контроллер в самом ОЛМ. схему не смог найти, так что проверить нет такого варианта. Посоветуйте, что делать? Просто опустить руки и купить новый.? Edited December 19, 2015 by Airdream Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted December 18, 2015 Как проверял оптику? Чем проверяли железо? "При проверки TX входа.." брр Вход RX выход TX.. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Airdream Posted December 19, 2015 (edited) Как проверял оптику? Чем проверяли железо? "При проверки TX входа.." брр Вход RX выход TX.. Оптику проверял дефектоскопом и в места нерабочего ставил другой ОЛМ, все работало. Железо проверял осциллографом (только питание) основного контроллера. Прошу извинить за ошибку все будет исправлено.... Edited December 19, 2015 by Airdream Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vmoroz Posted December 19, 2015 в места нерабочего ставил другой ОЛМ, все работало модуль типа OLM/G12 ? 5-6 лет назад, сталкивался с подобным, умер лазер в порту Tx, аналогов не нашлось, модуль в утиль... Да, 400 евро (тогда), жалко, сейчас наверно все 1000 стоит, а что делать... Если узел ответственный, задушить жабу, ибо может выйти дороже... p.s. вот такой был Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Garra-67 Posted December 19, 2015 Так поменять модуль лазера, они типовые везде. Там ММ скорее всего. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SyJet Posted December 20, 2015 Так поменять модуль лазера, они типовые везде. Там ММ скорее всего. Не, там как раз не типовой, но mm Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Airdream Posted December 21, 2015 в места нерабочего ставил другой ОЛМ, все работало модуль типа OLM/G12 ? 5-6 лет назад, сталкивался с подобным, умер лазер в порту Tx, аналогов не нашлось, модуль в утиль... Да, 400 евро (тогда), жалко, сейчас наверно все 1000 стоит, а что делать... Если узел ответственный, задушить жабу, ибо может выйти дороже... p.s. вот такой был Спасибо! жаль конечно, но придется покупать. Так поменять модуль лазера, они типовые везде. Там ММ скорее всего. Будем пробовать... Спасибо! Так поменять модуль лазера, они типовые везде. Там ММ скорее всего. Не, там как раз не типовой, но mm А подробней можно, я так понимаю вы с ним сталкивались....? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Garra-67 Posted December 21, 2015 Не модуль блока оптики в сборе, а сам диод перепаять. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Airdream Posted December 22, 2015 Не модуль блока оптики в сборе, а сам диод перепаять. А подробней можно.... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Garra-67 Posted December 22, 2015 Скиньте фотку в разобранном виде. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

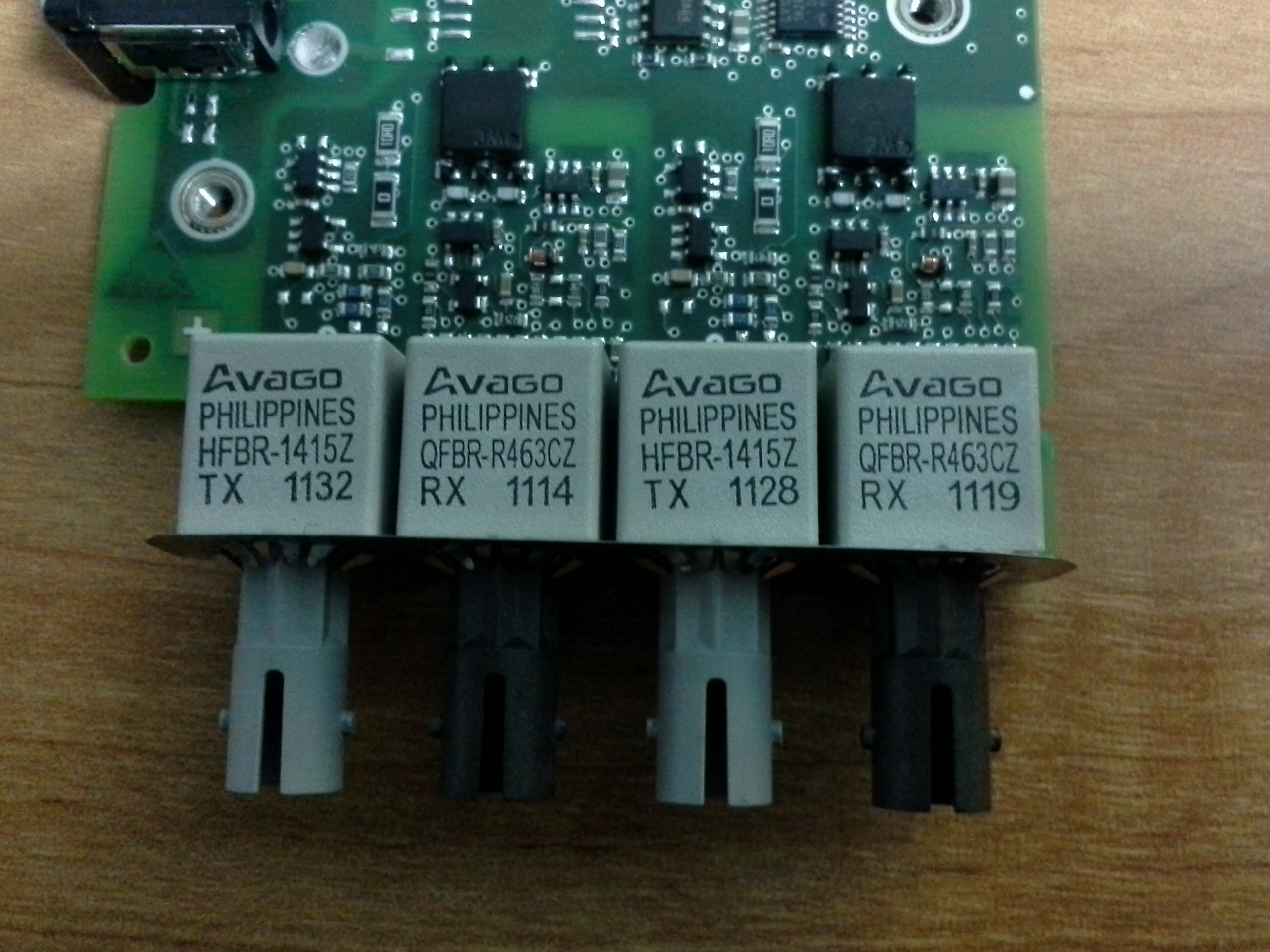

Airdream Posted December 23, 2015 Скиньте фотку в разобранном виде. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Garra-67 Posted December 23, 2015 Это разьем ST. ищите на ебее девайсы с таким разъемом и перепаиваете этот модуль. http://i.ebayimg.com/images/g/moMAAOSwrklU2dI8/s-l1600.jpg Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
