Wi-fi мост 12,5 км AirGrid M2 hp

[WAR231]

Здравствуйте, сделал wi-fi мост с помощью 2-х AirGrid M2 HP, мост уже существует с июля этого года. Первые 2 месяца все было нормально, пропускная была download: 20-25 Mbs upload: 10-17 Mbs.

И вот уже последние 2 месяца непонятно что происходит, скорость 3/0.2 Mbs.

Вся цепь состоит из приходяшки(провайдер)-роутер(для подъема сессии)-тарелка(точка доступа)-тарелка(станция)-коммутатор(DES-3026)- а дальше уже роутеры самих пользователей.



Детальную настройку тарелок я не нашел нигде, да и пытался узнать у знакомых, которые занимаются ими, ответ был один:"нужно смотреть по ситуации", с этим я согласен.

Хочу спросить у знающих, если здесь такие имеются, -"Как можно усилить сигнал и пропускную способность данного оборудования" и сколько максимум можно из них выжать?

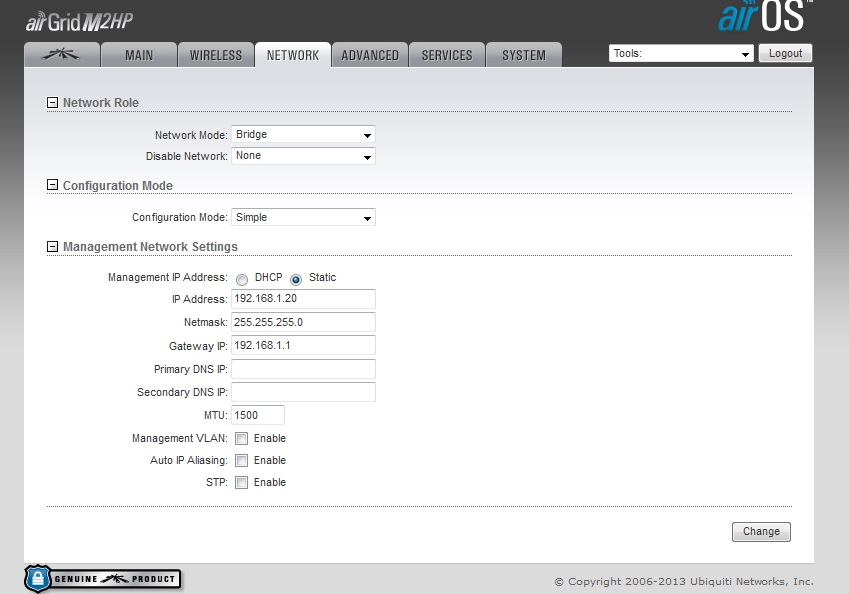

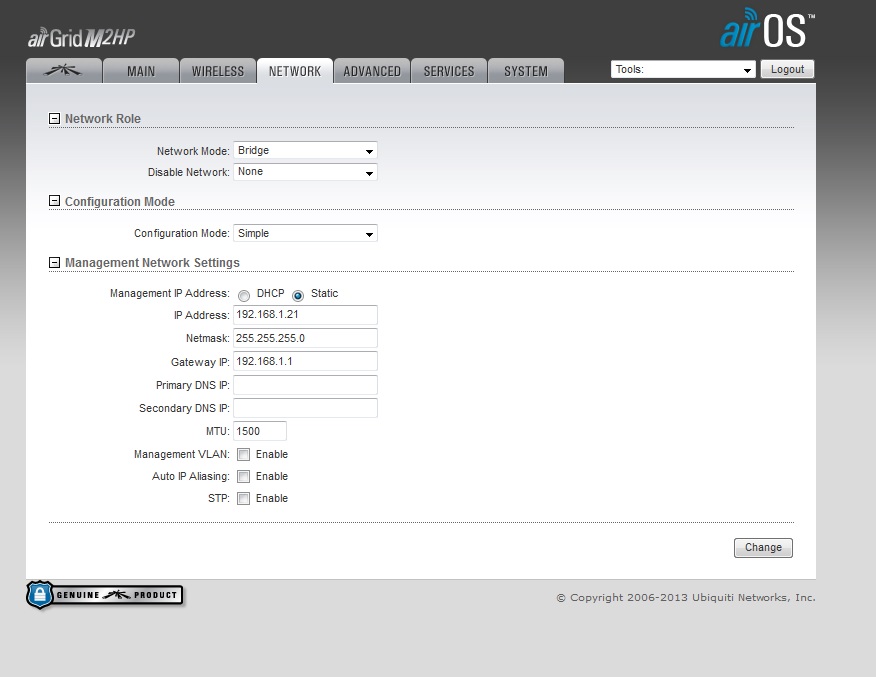

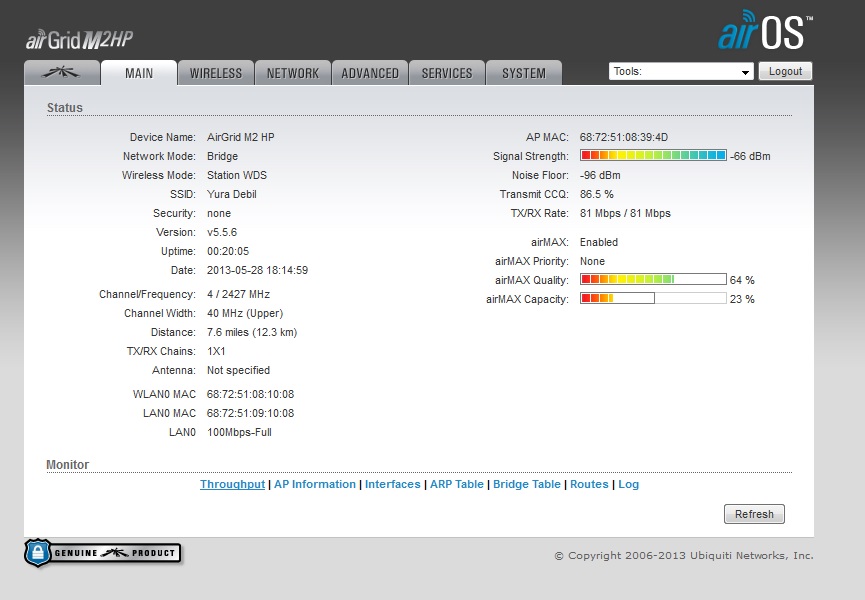

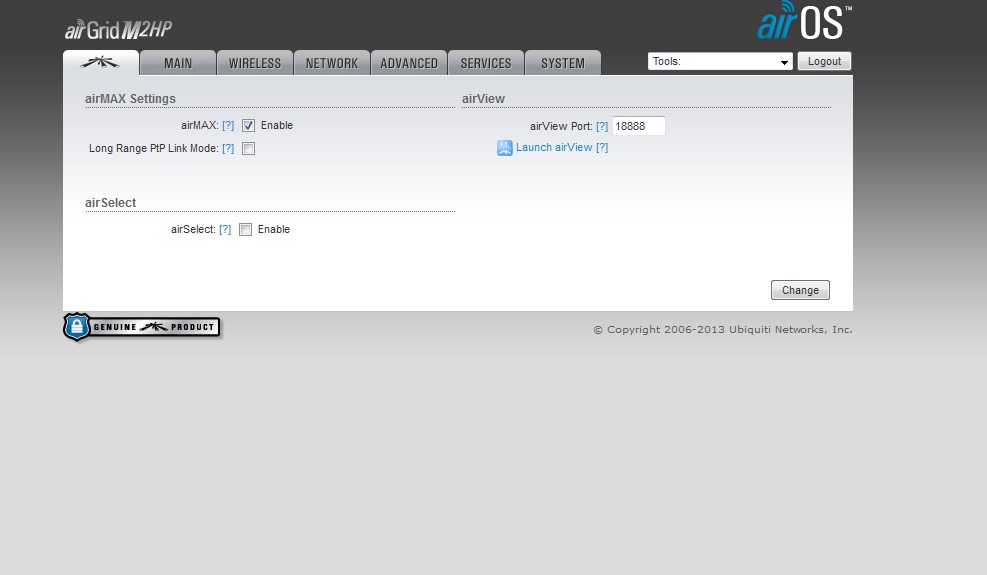

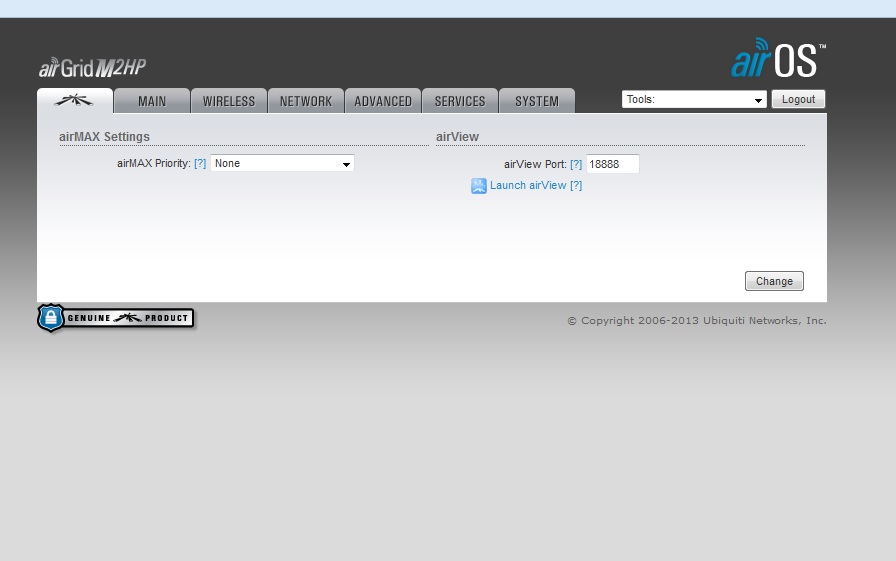

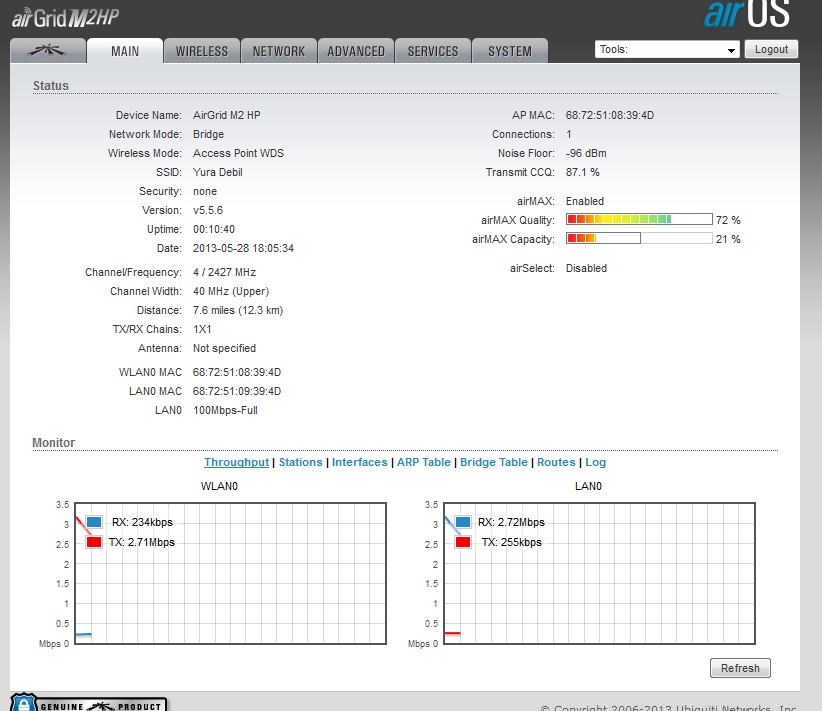

Скрины прилагаю, со всеми настройками и сканом частот.

Edited December 11, 2015 by WAR231

[dronis3]

Уже кто то говорил, как назовешь лодку, так она и поплывет))) SSID конечно жгет.

[WAR231]

Уже кто то говорил, как назовешь лодку, так она и поплывет))) SSID конечно жгет.



)))) Да это я так...

[Parrot]

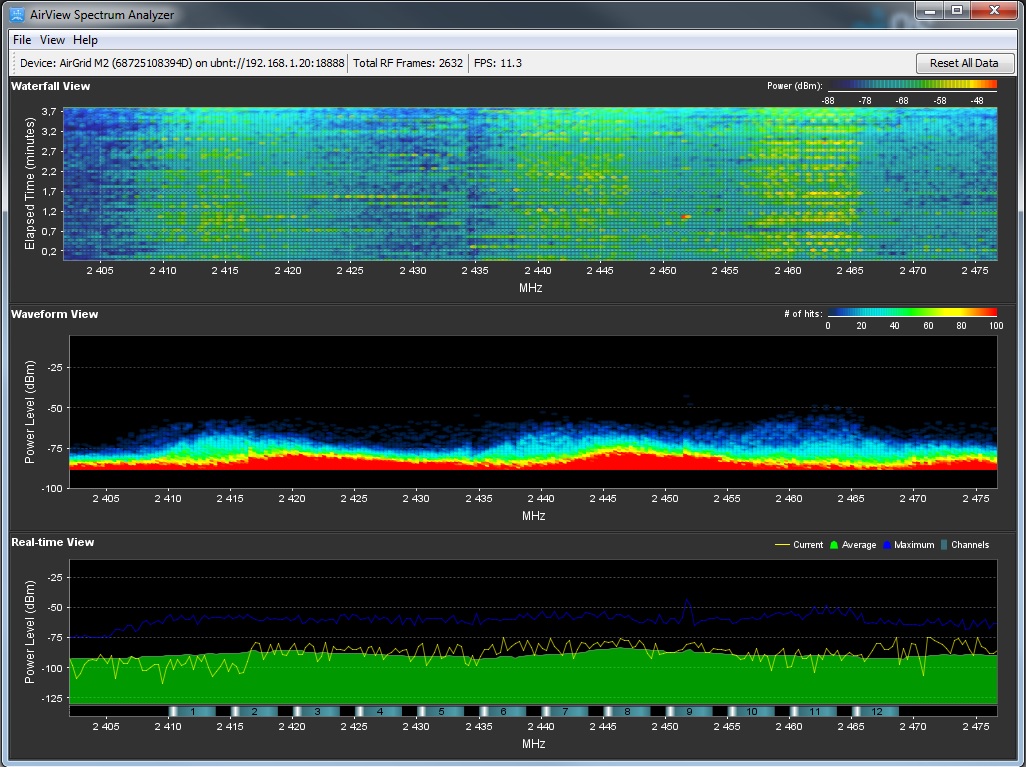

Насколько я вижу, у вас дичайшая помеха на полосе 2427 (+40 Мгц вверх), да и остальной спектр просто трэш.

Ставьте compliance test и уходите вниз по частотам.

[Samgabial]

Уровень сигнала у вас близок к расчетному, тут все ок - значит антенны изначально наведены нормально.

CCQ низкий - есть потери пакетов.

Эфир в 2,4 Ггц загажен, конечно. И получается, что запаса по SNR для стабильной работы на максимальных модуляциях нет, появляются потери, модуляции скачут - отсюда, наверняка, и низкая реальная пропускная способность канала.



Что можно попробовать сделать:



1. На имеющемся оборудовании уменьшить полосу с 40 МГц до 20 Мгц и постепенно зажимать сверху data rate до получения максимальной скорости по TCP.

2. На имеющемся оборудовании выбрать в качестве страны Compliance test (при необходимости залить прошивку с CT) и уйти на нестандартные частоты с уровнем шума ~90 dBm, что даст нужный SNR для имеющегося сигнала.

3. Ставить антенны с большим КУ, который опять же даст нужный SNR.

Edited December 11, 2015 by Samgabial

[WAR231]

Уровень сигнала у вас близок к расчетному, тут все ок - значит антенны изначально наведены нормально.

CCQ низкий - есть потери пакетов.

Эфир в 2,4 Ггц загажен, конечно. И получается, что запаса по SNR для стабильной работы на максимальных модуляциях нет, появляются потери, модуляции скачут - отсюда, наверняка, и низкая реальная пропускная способность канала.



Что можно попробовать сделать:



1. На имеющемся оборудовании уменьшить полосу с 40 МГц до 20 Мгц и постепенно зажимать сверху data rate до получения максимальной скорости по TCP.

2. На имеющемся оборудовании выбрать в качестве страны Compliance test (при необходимости залить прошивку с CT) и уйти на нестандартные частоты с уровнем шума ~90 dBm, что даст нужный SNR для имеющегося сигнала.

3. Ставить антенны с большим КУ, который опять же даст нужный SNR.





Первые 2 пункта понял, а 3 не совсем, что такое КУ и SNR? я не силен в этом, объясните пожалуйста. и еще вопрос, занижение усиления антенны даст прирост к скорости без потери уровня сигнала?



И да, со вчерашнего дня, после того, как я обресетил антенны, все встало на свои места, т.е. на конечном пункте вот такие показатели: http://www.speedtest.net/result/4906124500.png

Edited December 12, 2015 by WAR231

[Samgabial]

КУ - коэффициент усиления (антенны), в вашем случае с AirGrid M2 HP - скорее всего 20 dBi (вы не уточнили модель своих гридов).

SNR - signal to noise ratio - соотношение сигнал/шум, в вашем случае для station: -66/-96 = 30 dBm - в целом неплохо, кстати.

Для стабильной работы на каждой модуляции есть свое требование к SNR.

Для вас 3ий пункт означает смену оборудования, но скорее всего это вам не нужно.



занижение усиления антенны даст прирост к скорости без потери уровня сигнала?

не понял сути вопроса.



В вашем случае проблема скорее всего заключается в периодической помехе на рабочей частоте (или рядом по диапазону), еще, возможно, появилась помеха на трассе (посмотрите хотя бы вблизи, может по соседству дом построили и кровлю железом закрыли?)

[uk2558]

Если не получится найти свободную частоту без помех, то "меняйте поляризацию" - наклоните антенны на 90 градусов влево вокруг оси.

Edited December 13, 2015 by uk2558

[WAR231]

Если не получится найти свободную частоту без помех, то "меняйте поляризацию" - наклоните антенны на 90 градусов влево вокруг оси.

Поляризацию менял, еще при установке антенн. при горизонтальной уровень сигнала был ниже, чем при вертикальной, поэтому и оставил вертикальную.



КУ - коэффициент усиления (антенны), в вашем случае с AirGrid M2 HP - скорее всего 20 dBi (вы не уточнили модель своих гридов).

SNR - signal to noise ratio - соотношение сигнал/шум, в вашем случае для station: -66/-96 = 30 dBm - в целом неплохо, кстати.

Для стабильной работы на каждой модуляции есть свое требование к SNR.

Для вас 3ий пункт означает смену оборудования, но скорее всего это вам не нужно.



занижение усиления антенны даст прирост к скорости без потери уровня сигнала?

не понял сути вопроса.



В вашем случае проблема скорее всего заключается в периодической помехе на рабочей частоте (или рядом по диапазону), еще, возможно, появилась помеха на трассе (посмотрите хотя бы вблизи, может по соседству дом построили и кровлю железом закрыли?)



КУ 20 dBi да. на направлении антенн ничего не построили, ибо между ними поле и река. полностью прямая видимость, фото нет смысла делать, т.к. далеко 12,5 км. только в бинокль можно разглядеть.

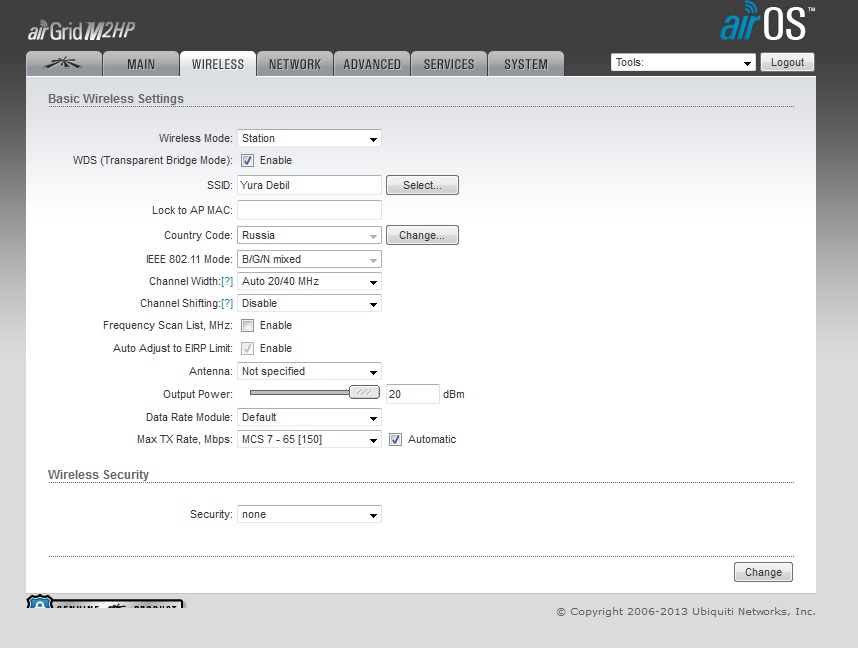

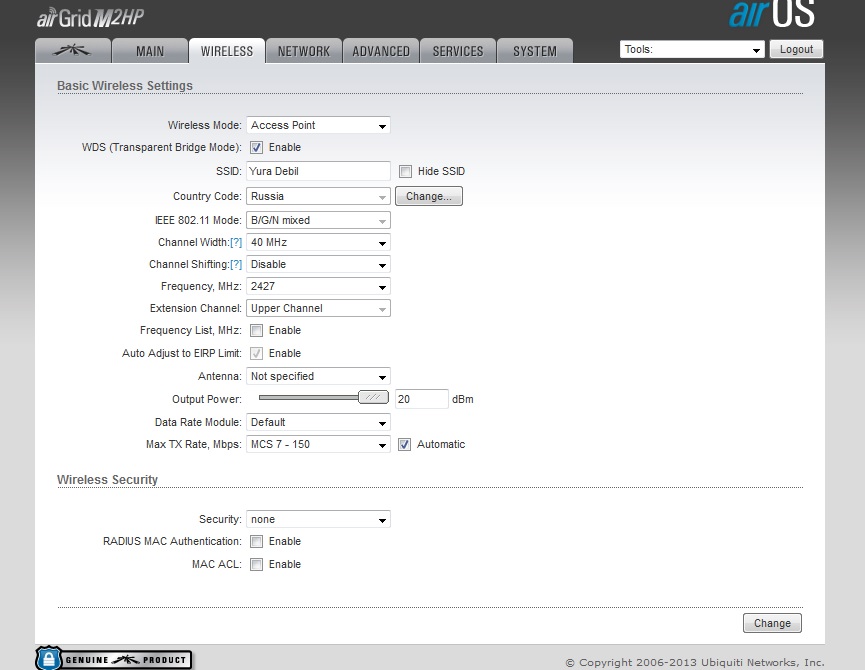

Про занижение усиления я имел ввиду ту, настройку усиления сигнала, на скриншотах видно, там бегунок такой и напротив его написано 20 dBi, вот о чем я и спрашиваю, я пытался его уменьшать, но уже не помню результата, видимо на 20 было лучше, поэтому и оставил.



Частенько прыгает пинг, а иногда даже очень сильно вплоть до 2000 мс. раньше даже и в туман и в дождь и в метель все нормально работало.



Вчера обнаружил у себя в гараже 2 антенны, валяются без дела, квадратные такие, только они вроде бы 4 герцовые, их ведь нельзя устанавливать без лицензии? они стояли от прошлого провайдера, давали инет в 1 мбит/с, но дальность там была больше 40 км. потом в грозу молния ударила в телевышку, там где базовая станция у провайдера была и все оборудование погорело... долго пытались восстановить, но ничего не получилось, они приезжали, смотрели, говорили что уровень сигнала слабый стал... может быть их можно как-то подшаманить и поставить вместо гридов? как я понимаю, они мощнее ведь, т.е. и пропускная будет выше значительно. но вот в чем прикол, эти тарелки работают через какой-то модем что ли, от антенны идут 2 провода, оптика и питание. оптика в модем заходит, ну а питание соответственно в электросеть. на чердаке установлен ДШ(ну что-то похожее на него) - он еще от провайдера остался, забирать они его, видимо, не хотят. вопрос такой какой там модем может быть?

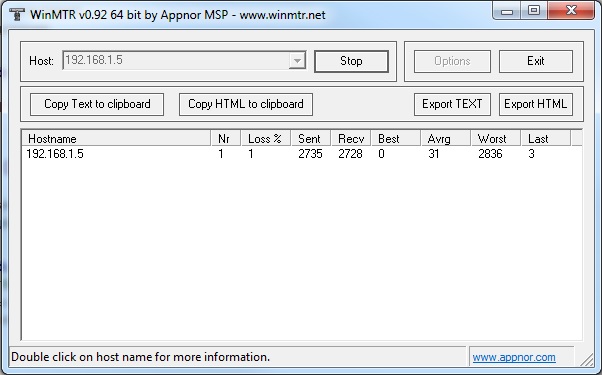

Прикрепил трассировку коммутатора на конечном пункте, вот до каких показателей скачет.

Edited December 14, 2015 by WAR231

[Samgabial]

Про занижение усиления я имел ввиду ту, настройку усиления сигнала, на скриншотах видно, там бегунок такой и напротив его написано 20 dBi, вот о чем я и спрашиваю, я пытался его уменьшать, но уже не помню результата, видимо на 20 было лучше, поэтому и оставил.

Эта настройка устанавливает мощность передатчика устройства.



и еще вопрос, занижение усиления антенны даст прирост к скорости без потери уровня сигнала?



Опишу общий смысл.

В идеальных условиях (без потерь) скорость в радиоканале зависит от data rate и соответствующей модуляции.

Для стабильной работы на каждой модуляции есть свое требование к SNR (см. приложение).

SNR - signal to noise ratio - соотношение сигнал/шум: Signal/Noise floor.

Noise floor можно посмотреть в веб-интерфейсе с каждой стороны.

Signal = <мощность передатчика> + <КУ антенны передатчика> - <потери в кабелях/разъемах передающей стороны> - <потери в свободном пространстве> - <потери в кабелях/разъемах принимающей стороны> + <КУ антенны приемника> (в общем случае).

Исходя из этих величин можно приблизительно просчитать работу радиолинка.

Посчитать можно также любым онлайн-калькулятором энергетического бюджета.



Из этого по вашему вопросу следует, что понизив мощность передатчика на одной из сторон вы уменьшите уровень сигнала на стороне приемника и работа на максимальных модуляциях будет невозможна, что скажется на реальной скорости. Конкретно в вашем случае понижать мощность ниже 20 dBm нет никакого смысла.

Wi-Fi MCS to SNR.pdf

[Samgabial]

Пинг и джиттер скачут из-за потерь (видно по CCQ).

Потери в вашем случае скорее всего появились из-за общей загаженности стандартных WiFi частот, на которых работает ваш канал.

Меняйте страну на Compliance test, смотрите свободное место на нестандартных частотах в AirView и уходите туда.

Вы в любом случае уже пиратите, не соблюдая требования по EIRP и высоте подвеса.

[NewUse]

Правильно написали выше -- для начала смените поляризацию, по инструкции.
