shafiev Posted December 2, 2015 · Report post Коллеги , подскажите рефлюк бюджетно - среднего ценового ранга для замеров GPON в основном. Желательно чтобы там еще пинговалка или был какой-то функционал для замера потерь пингов , а то эта проблема как http://forum.nag.ru/forum/index.php?showtopic=110659&st=0&p=1203899entry1203899 уже конкретно надоедает (. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted December 2, 2015 · Report post с пинговалкой это как ? :) Предлагаю как пинговалку gpon роутер с wifi, а как рефлюк что-то там от связьприбор-а Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
darkagent Posted December 2, 2015 · Report post как вариант - поискать б/у exfo ftb-730 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

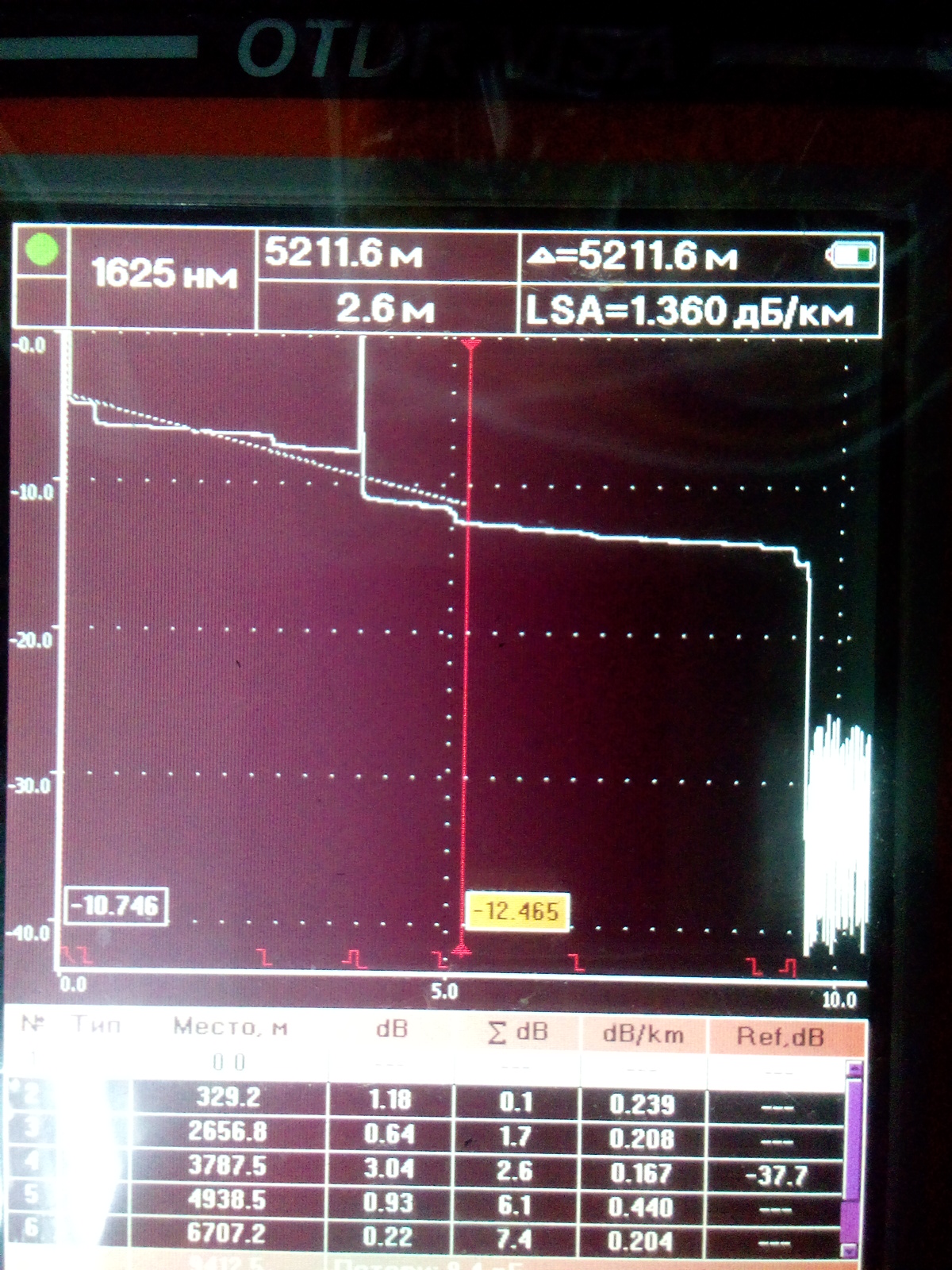

Diman_xxxx Posted December 2, 2015 · Report post вот фото с нашего отдр виза :) с рабочего дерева со встроенным фильтром на 1625 нм Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shafiev Posted December 2, 2015 · Report post как вариант - поискать б/у exfo ftb-730 Он я как понимаю оно и обычные ( не gpon) линки тоже мерить умеет ? с пинговалкой это как ? :) Предлагаю как пинговалку gpon роутер с wifi, а как рефлюк что-то там от связьприбор-а ну на не которых читал, вроде есть этот функционал( там нужно чтобы интервал был меньше 1 секунды и пакеты по 1400 , чтобы вероятность поймать битый пакет была выше ! ) , а так заставлять наших не очень инициативных местами монтажников еще и gpon таскать , тяжко( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
darkagent Posted December 2, 2015 · Report post Он я как понимаю оно и обычные ( не gpon) линки тоже мерить умеет ? в отличии от многих других otdr, у него расширенный диапазон излучения Wavelength (nm) b 1310 ± 20/1490 ± 15/1550 ± 20/1625 ± 10/1650 ± 7 он хоть и более ориентирован на pon (не тупит на делителях 1x64 / 1x128), но и обычную опту светить может без проблем: http://www.exfo.com/Documents/TechDocuments/Specification_Sheets/EXFO_spec-sheet_FTB-730_V12_en.pdf Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted December 2, 2015 · Report post ну на не которых читал, вроде есть этот функционал( там нужно чтобы интервал был меньше 1 секунды и пакеты по 1400 , чтобы вероятность поймать битый пакет была выше ! ) , а так заставлять наших не очень инициативных местами монтажников еще и gpon таскать , тяжко( Они везде не инициативные. А на онушках linux - там любой пинг с любыми параметрами можно пускать из шела, а вот если через wifi на вебку цепляться с мобилы - то пинг только одного формата доступен вроде. Работает она от акб 7ач. Но пользоваться врятли часто придется. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lynx10 Posted December 3, 2015 · Report post может кто в курсе - а в рефлектометра на входе стоит фильтр на длинну волны на которой происходит измерение ? (например при измерениях на 1550нм назад на приемник попадает/отфильтровывается только 1550? или весь спектр попадает на приемник?) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
deniska Posted December 3, 2015 · Report post Если фильтра нет, то весь спектр попадает на приемник Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lynx10 Posted December 3, 2015 · Report post Если фильтра нет, то весь спектр попадает на приемник т.е. встроенного в рефлектометр фильтр нет - надо ставить перед рефлектометр внешний на ту частоту на которой проводится измерение тогда есть еще вопрос а приемник в SFP модуле который в ОЛТ он тоже широкополосный? т.е. - от ОНУ сигнал поступает на 1310 но если рефлектометром мерять на живом дереве на 1550нм будет ли засветка приемника на ОЛТ? я понимаю что сигнал будет очень низким но сам факт засветки и прерывания работы при измерениях на 1550 живого дерева будет ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted December 3, 2015 · Report post Если фильтра нет, то весь спектр попадает на приемник т.е. встроенного в рефлектометр фильтр нет - надо ставить перед рефлектометр внешний на ту частоту на которой проводится измерение В некоторых есть, например в связьприборовском для пон стоит фильтр на 1625нм - и можно мерить прямо на рабочем дереве в любую сторону. От ОЛТ - естественно с прерыванием, если конечно не вварить подобный 1625 FWDM фильтр в начало дерева :) тогда есть еще вопрос а приемник в SFP модуле который в ОЛТ он тоже широкополосный? Наверно да. т.е. - от ОНУ сигнал поступает на 1310 но если рефлектометром мерять на живом дереве на 1550нм будет ли засветка приемника на ОЛТ? я понимаю что сигнал будет очень низким но сам факт засветки и прерывания работы при измерениях на 1550 живого дерева будет ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Reanemator Posted December 4, 2015 · Report post Соглашусь, что в дешёвых моделях рефлюков фильтров нет. Поэтому для полной уверенности в правильности измерений, покупайте FDWM фильтр. Он стоит не очень дорого (в пределах 2000 рублей). Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vilemaster1980 Posted December 12, 2015 (edited) · Report post Если фильтра нет, то весь спектр попадает на приемник т.е. встроенного в рефлектометр фильтр нет - надо ставить перед рефлектометр внешний на ту частоту на которой проводится измерение тогда есть еще вопрос а приемник в SFP модуле который в ОЛТ он тоже широкополосный? т.е. - от ОНУ сигнал поступает на 1310 но если рефлектометром мерять на живом дереве на 1550нм будет ли засветка приемника на ОЛТ? я понимаю что сигнал будет очень низким но сам факт засветки и прерывания работы при измерениях на 1550 живого дерева будет ? с фильтром реф себя будет нормально вести-дело в другом.. на 1550 ты все дерево положить можешь из любой точки дерева.на onu и olt фильтры не стоят-они все кушают!! при мощности допустим в -1dB сигнал "расползается" и до 1490нм. какой уровень будет искать лень-где то видел лет 10 назад в нэте. 1625нм рефы стоят конечно очень дорого,но можно попытаться поиграть с 1550нм начиная с очень слабых импульсов(если сожжете ,то только реф-ну и реф с отсечкой будет сильно ругаться).без фильтра на 1550 орет axs100-попробовал ради эксперимента. Edited December 12, 2015 by vilemaster1980 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vilemaster1980 Posted December 12, 2015 · Report post тогда есть еще вопрос а приемник в SFP модуле который в ОЛТ он тоже широкополосный? на всех sfp приемники широкополосные-даже dwdm)) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted December 13, 2015 · Report post и всеже wdm 1310 1550 sfp разные по полосе на входе, однажды брал такую пару по 100 уе за каждую, но она при rx 1550 не хапала лишнего. в даташитах все есть, короче не влияла на соседний cwdm. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
