Подскажите назначение элементов в DES-3526?

[siempre]

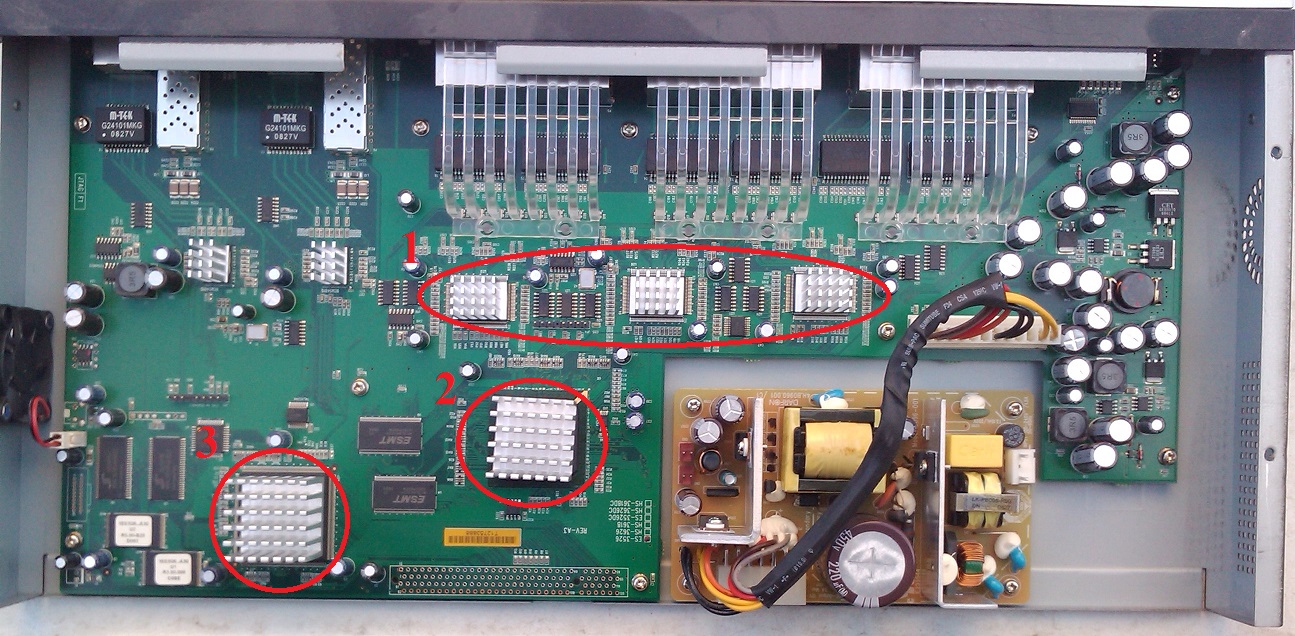

Привет всем. В сервис центре мне отказали в негарантийном ремонте этого свича, мотивировав это тем, что у него сгорели основные "мозги". Линки от абонентских устройств на нем зажигаются, но ничего не происходит. В связи с этим хочу попробовать сделать неуправляемый свич из 3526, применяя только лишь схемотехнические решения. Если кто знает, помогите плиз с теорией, а именно с функциональным назначением элементов 1,2,3 на схеме и их зависимостями друг от друга. Подозреваю что элементы 2 и 3 можно исключить.

[sol]

т. В связи с этим хочу попробовать сделать неуправляемый свич из 3526, применяя только лишь схемотехнические решения.

Никак не выйдет. Совсем никак.



1 - Это Phy. Физический интерфейс. Каждый чип управляет 8-ю портами. Грубо, с одной стороны - трансформаторные развязки и разъёмы портов, а с другой стороны - спец шина для соединения собственно, с самим свитчём. Занимается "переводом" сигналов в кабеле в поток "0" и "1". Ну и немного - протокольными делами, связанными с автосогласованием, зажиганием лампочек, прочими делами, связанными с L1 функциями.

2 - Это сама коммутационная матрица. Собственно, это и есть свитч. Вся обработка пакетов происходит в нём. Собственно коммутация, построение таблиц коммутации совместно с процессором, буферизация пакетов (вот там слева от него два чипа оперативной памяти для этого и не только для этого), прочие ACL и L2 функции.

3 - SoC. Оно же - процессор. Вон слева от него два чипа оперативки и два чипа флеша. Делает два дела. Во первых, отрабатывает управление. Веб, телнет, CLI и прочий SNMP. Во вторых, что более важно, помогает №2 в его работе. Как то: программирует этот самый свитч контроллер, рассказывает, сколько у него распаяно портов, каких и что с ними делать. Отрабатывает протоколы L2 (STP например). Свитч чип, только за счёт хитрых ACL, отфильтровывает из общего потока пакеты, которые принадлежат протоколам L2 и отправляет их на процессор. А он уже отрабатывает протокол и, например, программирует свитчконтроллер с целью заблокировать порт при возникновении кольца и работе STP.



Просто продайте его "чинильщикам" на форуме. Их тут много, включая меня. Цена его - 500р. И купите у них такойже, только отремонтированный. 2300р.

[siempre]

Спасибо за информацию. Но если сильно заморочиться, можно прикрутить к Phy какую-нибудь простую микросхему коммутации типа RTL83168, мне так думается.

[sol]

Шибко вряд ли. Дело в том, что сочетание "основного чипа" и Phy - это своего рода "чипсет". Типа северного и южного мостов на материнской плате. Чтобы они заработали по отдельности, надо будет налить столько "клея" в виде FPGA, что проще уже свичку целиком в этом самом FPGA сформировать.



Зайдём с другой стороны.



у него сгорели основные "мозги"

что это означает? Что сгорел свитч-чип или что сгорел SoC? Он при включении на консоль пишет что нибудь? Напряжения в контрольных точках в норме? Все стабилизаторы на плате живы?

[ntg]

А где можно найти схему с напряжениями и контр.точками для des 3526?

[sol]

Схему - нигде. Да и не нужна она. Вся обвязка чипов типовая. Смотреть в даташите на эти самые чипы. Точки обозначены на маске платы. Иногда.

[alex_001]

Чтото не помню чтоб мозги там горели (если он не залитый конечно , почему-то всегда натекает как раз через гигабитные порты в сторону памяти , проца и флэшек) - вылетают или phy (если не повезет - вместе с матрицей коммутации) , или может питалово.

Проверьте - на стабилизаторе который на плате должно формироваться 3.3v (самая большая катушка) , 2.5v (транзистор около RT9203) 5v - выпирающий кусочек платы.



P.S. На консоль то он что кидает , или глухо?

[siempre]

sol , alex_001 На консоль идет неприрывным потоком хаотичекий набор символов. Почти как в матрице. На свиче индикация Console мигает постоянно, даже если туда ничего не подключено.



А если предположить, что коммутационная матрица (2) не повреждена, можно ли ее физически отключить от неисправного процессора SoC ?

Edited November 16, 2015 by siempre

[sol]

Судя по всему, свитч ваш почти исправен. Если на консоль чтото сыплется, это знасит, что это чтото туда ктото сыплет. А значит, процессор жив. Или память дохлая или флешка. Или источники питания с большими пульсациями. Я бы начал с проверки источника. Осцилограф с закрытым входом и выставленным диапазоном милливольт в 20 на клетку на выход источника(ов) питания проца - и многое станет ясно.



коммутационная матрица (2) не повреждена, можно ли ее физически отключить от неисправного процессора SoC ?

Отключить можно. Только работать не будет.



Ибо:



2 - Это сама коммутационная матрица. Собственно, это и есть свитч. Вся обработка пакетов происходит в нём. Собственно коммутация, построение таблиц коммутации совместно с процессором, буферизация пакетов (вот там слева от него два чипа оперативной памяти для этого и не только для этого), прочие ACL и L2 функции.

3 - SoC. Оно же - процессор. Вон слева от него два чипа оперативки и два чипа флеша. Делает два дела. Во первых, отрабатывает управление. Веб, телнет, CLI и прочий SNMP. Во вторых, что более важно, помогает №2 в его работе. Как то: программирует этот самый свитч контроллер, рассказывает, сколько у него распаяно портов, каких и что с ними делать. Отрабатывает протоколы L2 (STP например). Свитч чип, только за счёт хитрых ACL, отфильтровывает из общего потока пакеты, которые принадлежат протоколам L2 и отправляет их на процессор. А он уже отрабатывает протокол и, например, программирует свитчконтроллер с целью заблокировать порт при возникновении кольца и работе STP.

[siempre]

Как всё печально в этом мире(

Может и правда проц жив. В официальном сервисе сказали что шансы выхода процессора из строя 50/50 и пытаться чинить свич не будут. Может просто поленились.



sol, а какие напряжения должен выдавать этот источник, вы не знаете?

Edited November 16, 2015 by siempre

[sol]

sol, а какие напряжения должен выдавать этот источник, вы не знаете?

Проверьте - на стабилизаторе который на плате должно формироваться 3.3v (самая большая катушка) , 2.5v (транзистор около RT9203) 5v - выпирающий кусочек платы.



Более того, зачастую, дело не в напряжении, а в его "качестве". Пульсации, etc. Судя по вопросам и степени въедливости в чтении, дальнейшие советы не помогут.



Продайте за 500р ремам. А себе купите чиненый за 2000 - 2300р. 1500-1800р. не большие деньги. В кабак сходить не хватит.

[Garra-67]

Вот по приколу даже. Могу исправную плату пропить за 500р. Перекрутите и будет счастье причастности к ремонту -)

[Andris]

У меня одного сложилось впечатление, что полуживому свичту тут уделяют слишком много внимания?...

[Saab95]

Более того, уже глубоко морально устаревшему. Его нет смысла ремонтировать даже за 500р.

[alex_001]

sol, а какие напряжения должен выдавать этот источник, вы не знаете?

Проверьте - на стабилизаторе который на плате должно формироваться 3.3v (самая большая катушка) , 2.5v (транзистор около RT9203) 5v - выпирающий кусочек платы.



Более того, зачастую, дело не в напряжении, а в его "качестве". Пульсации, etc. Судя по вопросам и степени въедливости в чтении, дальнейшие советы не помогут.



Продайте за 500р ремам. А себе купите чиненый за 2000 - 2300р. 1500-1800р. не большие деньги. В кабак сходить не хватит.



Ну или для начала запитать со стабильных 12v - самая распространенная у них болезнь - дохнут емкости на бп (2x1000 + 1x470). Симптомы правда там другие обычно.



P.S. Чинить действительно нецелесообразно если отсутствуют соотв. минимальные навыки/знания.

[sol]

Более того, уже глубоко морально устаревшему.



А Микротики! Микротики морально устаревают?

[[anp/hsw]]

Микротик - устаревшая технология.

[siempre]

Не знаю как с технологиями у микротиков, но порты у них горят за здрасьте.

[Saab95]

А Микротики! Микротики морально устаревают?



Нет, микротики морально не устаревают, т.к. программное обеспечение можно обновить, не зависимо от года выпуска устройства. Естественно в расчет не берутся различные древние версии, выпущенные ранее 2000 года.

[sol]

Нет, микротики морально не устаревают, т.к. программное обеспечение можно обновить, не зависимо от года выпуска устройства.



Ну тогда и софтовые циски не устаревают. Там тоже, только IOS меняй. Ведь так?

[Saab95]

Ну тогда и софтовые циски не устаревают. Там тоже, только IOS меняй. Ведь так?



Нет, у микротика прошивки бесплатные, у циски только за денежку.

[Tau]

Я тут как-бы новенький, подскажите, Saab95 стебётся или и взаправду ***?

Edited November 17, 2015 by Tau

[rz3dwy]

Saab95 стебётся или и взаправду ***?

Да сходу и не скажешь))))))))))))

Saab95 продавец некротиков. Это домовой Кузя этого форума. Можно пожурить, ногами не бить)))))))

[TankistPetrovich]

Всем привет ! Подскажите пожалуйста как понять что в свиче не работает --

1. если он постоянно перезагружается( в консоли доходит загрузка до 100% и снова ребут) ?

[sol]

1. В свитче не работает свитч.

2. Для более детального понимания надо начать с закона Ома.
