Com-портов много не бывает!

Случайно выхватил на авито карточку moxa CP-16U V2 с выносом OPT8-RJ45 на 8 дырок rj-45 вместо хвоста. Родные провода rj-45--db9 стоят чудовищно, при том, что сколхозить элементарно.

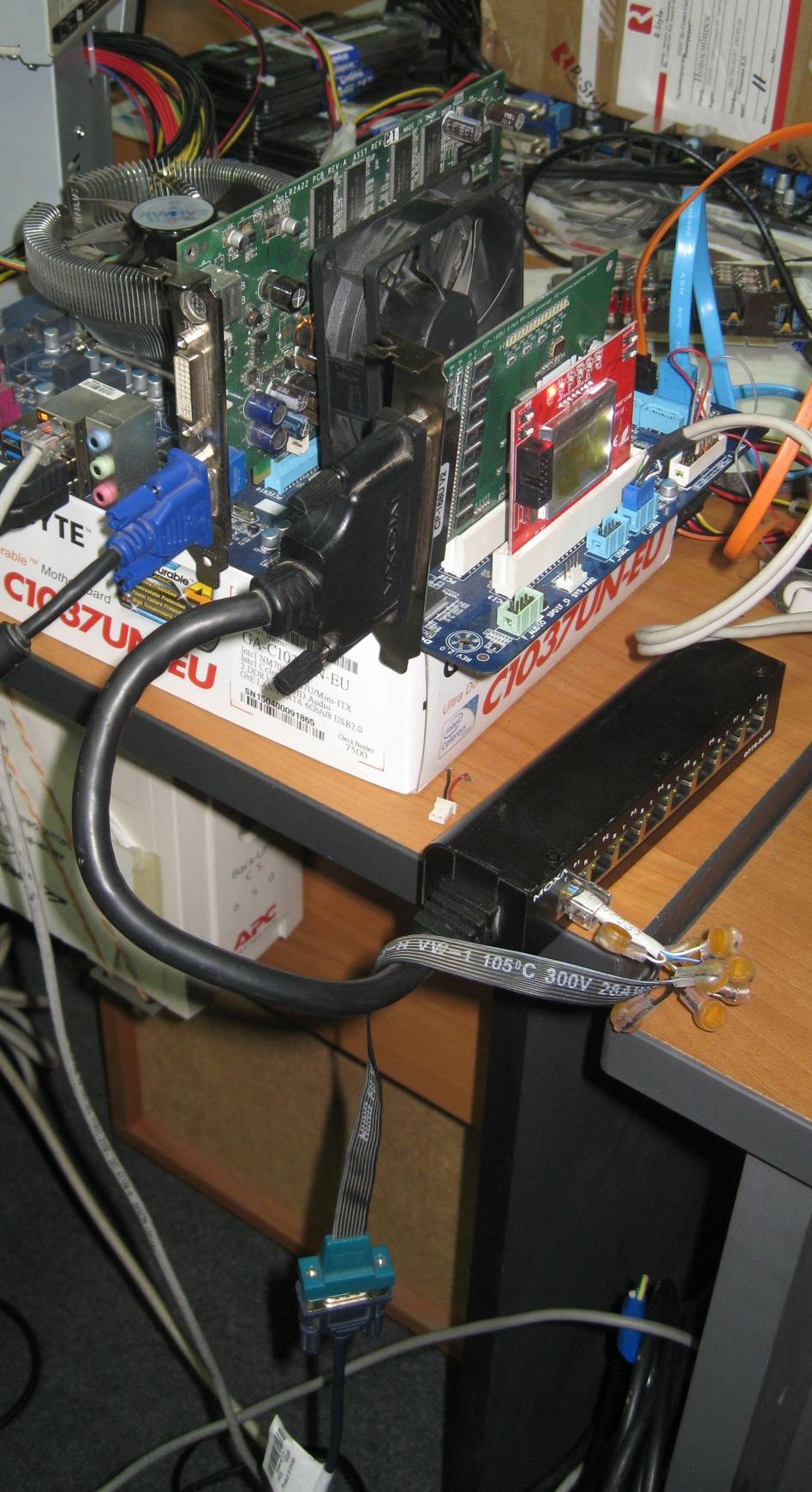

post-114655-034915400 1446568349_thumb.jpg

Хотел просто шлейфик от ком-порта обжать в коннектор, но не влазит.

У кого-нибудь есть под рукой коннектор cat6 и планка com - прикинуть, влезут ли провода?

Во все cat5 коннекторы, которые были под рукой провода от планки com-порта с материнки не влазят. cat6 продаётся везде, но только пачками за негуманные деньги. В Новосибирске Юникон обещал привезти 10 шт рублей по 50, но не факт, что войдут, поглядеть бы..

Да, обрезать патч-корд и припаять к штепселю DB-9 решение проще и без изврата, но мы же не ищем лёгких путей!

Share this post


Link to post
Share on other sites

Ну, да, окталинк. Мы так с амфенолами всегда делали. И с какой только слаботочной фигнёй не делали. У Моксы тоже есть такой шланг, мне досталась с родной "типа патч-панелью" вместо хвоста. Обычные патчкорды для консольных портов не подходят по разводке. Можно расшить, конечно на патчпанель или просто кейстоуны в нужной разводке. Но вариант с ком-портами универсальнее же, можно втыкать не только rj-45 консоли, но и железки с обычным db-9 на борту.

А патчпанель у Моксы хитрая - там tx/rx мигают!

Edited by pukoid

Share this post


Link to post
Share on other sites

Идите от противного. Паяйте к DB-9 витую пару, которая отлично обжимается в rj-45 коннектор.

Share this post


Link to post
Share on other sites

Идите от противного. Паяйте к DB-9 витую пару, которая отлично обжимается в rj-45 коннектор.

Видимо, да...





Ещё можно поискать тонкий шлейф для ком-порта, чтобы влез в RJ-45.


Шлейф (плоский кабель) 9 проводн., шаг 1.27мм (RC-9)

Диаметр изоляции проводника: 0.87 мм

А, один фиг паять придётся. Витуху хоть обжимать проще. Или ещё проще - нарезать пополам коротких патчкордов. :]

Share this post


Link to post
Share on other sites

Воистину обжать! У интеловских серверных матерей такие выносы обычно...

Edited by pukoid

Share this post


Link to post
Share on other sites

pukoid, а почему бы не использовать Cisco Console Cable (P/N 72-3383-01), у которого на одной стороне 8P8C, а на другой - DB9? Возможно даже подойдёт штатная распиновка на 8P8C-конце, но если вдруг нет, то можно свободно переобжать - только желательно использовать коннекторы для плоского кабеля.




Обычно такое просто расшивают на патч-панель и монтируют в стойке рядом, а дальше стандартными патчкордами подключают во всякие cisco.



Вот cisco 2500 кабель. У нас когда юзали такое, то просто все 8p8c (RJ-45) срезали и расшили на патч-панель.




Там вообще-то не моножила, на патч-панель такие кабели иногда плохо расшиваются. И что делали с защитной и сигнальной землёй?

Edited by Andris

Share this post


Link to post
Share on other sites

а почему бы не использовать Cisco Console Cable (P/N 72-3383-01), у которого на одной стороне 8P8C, а на другой - DB9?

у cisco на консольном кабеле DB9 female, ответная часть для com порта.

Ну и что? На это есть DBx Gender Changer:


Share this post


Link to post
Share on other sites

Ну и что?

Ну и то, что это переходник этот дорогой и уменьшает надежность.

http://ru.aliexpress.com/item/Free-shipping-3-pieces-lot-mini-Gender-Changer-DB9Male-to-9Male-for-RS232-Adapter/493044295.html

Не так уж дорого. Я раньше тут же покупал по $1.32. Да и нужен он только для временного подключения при конфигуровании - надежности хватает.

Share this post


Link to post
Share on other sites

переходник 418 рублей/шт? А их нужно 8 штук.



обжимной разъем, что на фото в сообщении #7 стоит 20 руб/шт.

Откуда 418 рублей?

Если внимательно посмотреть ссылку, то можно увидеть

" US $6.43 / партия 8 шт. / партия , US $0.81 / шт."

Share this post


Link to post
Share on other sites

Ну и что?

Ну и то, что это переходник этот дорогой и уменьшает надежность.

Сколько использовал эти Gender Changer, ни разу никаких проблем не было. Мегаудобная вещь. Можно, конечно, наколхозить и без них, но консольный сервер ставится для гарантированного доступа к оборудованию и не нравится мне подход вида


Edited by Andris

Share this post


Link to post
Share on other sites

А в чем удобство и надежность?

Удобство в использовании стандартных и доступных на рынке компонентов при минимуме ручной работы.



Вот у вас дома вместо розеток 220В из стены торчат вилки и вы используете переходники?

Любой переходник это и есть колхоз.

Мде.

Share this post


Link to post
Share on other sites

доступных на рынке компонентов при минимуме ручной работы.

На рынке, это в питере на Юнону приехал и купил за 10 руб/шт. А вы предлагаете за баксы заказывать у китайцев и ждать месяц.

Я предложил использовать, а не заказывать у китайцев. В Питере нет аналогов "Бурого Медведя" или "Чип и Дип"? Gender Changer на DB-9 стоит около 150 руб. Не говоря уже о том, что существуют готовые комплекты, позволяющие собрать любой вариант переходника DB-9M/F - 8P8C за буквальные копейки:







Мде.

Слова: юзабилити, надежность, безопасность для вас просто слова.

Ваше мнение будет обязательно учтено при подготовке следующих ответов.

Share this post


Link to post
Share on other sites

pvl, LMGTFY:

http://www.comport.spb.ru/index.php?productID=1021

http://www.comport.spb.ru/index.php?productID=1022

Аж по 144 руб.

Edited by Andris

Share this post


Link to post
Share on other sites
