Грунтовая муфта

[!!!sol!!!]

7 часов назад, Error_404 сказал:

Просто в грунтовых кабелях надо делать как у магистралов.

Бронепокров в муфтах соединять. Кажые 10-15 км из муфты бронепокров выводится на столбик спец кабелем с возможностью разъединения.

А потом простой трассопоисковый прибор. Тот же 210 поиск свистит как надо. И проблем с трассировкой кабеля нет и муфты ищутся на ура.

это самый правильный вариант, который позволяет обслуживать КЛС без особых проблем в любое время и любым бригадам. но строители грешат в соединением бронепокровов в муфтах((

[root_1]

9 часов назад, Error_404 сказал:

Просто в грунтовых кабелях надо делать как у магистралов.

Бронепокров в муфтах соединять. Кажые 10-15 км из муфты бронепокров выводится на столбик спец кабелем с возможностью разъединения.

А потом простой трассопоисковый прибор. Тот же 210 поиск свистит как надо. И проблем с трассировкой кабеля нет и муфты ищутся на ура.

Приезжаем мы как то такие все красивые на Газельке на АВР, а на месте столбиков с муфточками (там раньше поле было, а теперь стройки идут- дома/склады) - следы от гусениц тракторов везде. =))) А вот "яйца судьбы" бы зарешали ! Но когда кабель этот клали в 90е, их ещё и в помине не было. =( Вот такая вот история из жизни. Управляющим тракторами талибам пофигу что там из земли торчит ..... =)))) Пора уже из 90х выезжать - 21 век на дворе.

Edited May 30, 2019 by root_1

[Error_404]

5 часов назад, root_1 сказал:

Приезжаем мы как то такие все красивые на Газельке на АВР, а на месте столбиков с муфточками (там раньше поле было, а теперь стройки идут- дома/склады) - следы от гусениц тракторов везде. =))) А вот "яйца судьбы" бы зарешали ! Но когда кабель этот клали в 90е, их ещё и в помине не было. =( Вот такая вот история из жизни. Управляющим тракторами талибам пофигу что там из земли торчит ..... =)))) Пора уже из 90х выезжать - 21 век на дворе.



И в чем проблемма? Доехали до следующего кипа, разъединили броню, поставили генератор в сторону повреждения и на место, ловить экскаваторщиков.

[!!!sol!!!]



17 часов назад, root_1 сказал:

на месте столбиков с муфточками (там раньше поле было, а теперь стройки идут- дома/склады) - следы от гусениц тракторов везде.

может стоит задать вопросы тем людям, которые выполняют текущее обслуживание ЛКС не качественно? при таких видах работ контроль со стороны обслуживающих ЛКС организаций должен быть тотальный.

[frol13]

В 30.05.2019 в 11:44, root_1 сказал:

А вот "яйца судьбы" бы зарешали !

Один раз отрыли муфту от этого «яйца судьбы» метров 10-15 в сторону. Оказалось, там грунтовые воды близко. Когда закапывали, уплыло, видимо, это яйцо вдоль траншеи. Ловить его естественно, никто не полез. Второе яйцо в том же районе, отмечающее вход в трубу ГНБ, вообще не нашли-видимо совсем «уплыло». Где что есть показал в конце-концов прораб, который строил.

[zoro]

47 минут назад, frol13 сказал:

Один раз отрыли муфту от этого «яйца судьбы» метров 10-15 в сторону. Оказалось, там грунтовые воды близко. Когда закапывали, уплыло, видимо, это яйцо вдоль траншеи. Ловить его естественно, никто не полез. Второе яйцо в том же районе, отмечающее вход в трубу ГНБ, вообще не нашли-видимо совсем «уплыло». Где что есть показал в конце-концов прораб, который строил.

Яица это хорошо и оно решит проблему, но Проблему Долбо_во не решить... Только Карами-штрафами... Это во время приемки объекта надо было следить..

[frol13]

44 минуты назад, zoro сказал:

Это во время приемки объекта надо было следить..

Это стройка была-мы к этой муфте «штаны»-отводы приделали. Получили от заказчика исполниловку, запроектировали, согласовали, нашли маркероискателем и трассоискателем. Стали рыть-нету ни муфты, ни входа в ГНБ! Копнули в сторону-опять нет! Потом, как уже сказал, нашли. Вход в ГНБ вообще в 30м оказался!

[Bachaa]

Случай был в том году.  Для мегафона грунт делали. Дают координаты GPS снятые айфоном.!!!!!!!

Ну т.е. их можно сказать нет.



Со слов мастера:



Приходим на место. Говорю будем шурфить от и до.



Даю алкашу лопату и говорю иди начинай.

Тот раз 10 копнул и мы услышали характерный глухой звук.

Лопатой об муфту!!!



Пальцем в небо...

[Error_404]

Когда еще в эксплуатации работал, было у нас несколько разных трасс грунтовых. И были такие которые были построены полностью диэлектриком (кабель ДПМ), так как проходили вдоль ЛЭП (110-220 КВ), так вот на ЛЭП даже с маркероискателем найти чего то, как пальцем в небо тыкать. А вот броня искалась всегда точно трассоискателем. Радовал американский трассопоисковый прибор (марку не уточняю абы не реклама). Тот по нажатию кнопочки глуббину залегания кабеля с точьностью до 5 см показывал, проверяли неоднократно.

[root_1]

12 часов назад, Error_404 сказал:

Когда еще в эксплуатации работал, было у нас несколько разных трасс грунтовых. И были такие которые были построены полностью диэлектриком (кабель ДПМ), так как проходили вдоль ЛЭП (110-220 КВ), так вот на ЛЭП даже с маркероискателем найти чего то, как пальцем в небо тыкать. А вот броня искалась всегда точно трассоискателем. Радовал американский трассопоисковый прибор (марку не уточняю абы не реклама). Тот по нажатию кнопочки глуббину залегания кабеля с точьностью до 5 см показывал, проверяли неоднократно.

Да, хороший трассоискатель - тема ! И микро экскаватор тема =)

[root_1]

17 часов назад, frol13 сказал:

Один раз отрыли муфту от этого «яйца судьбы» метров 10-15 в сторону. Оказалось, там грунтовые воды близко. Когда закапывали, уплыло, видимо, это яйцо вдоль траншеи. Ловить его естественно, никто не полез. Второе яйцо в том же районе, отмечающее вход в трубу ГНБ, вообще не нашли-видимо совсем «уплыло». Где что есть показал в конце-концов прораб, который строил.

Ну мы когда на совместную приёмку ездили - сразу принимали/закапывали. Чтоб ничего никуда не уплыло =)  А проблему то Джамшутов на тракторах естественно не решить им ведь всё равно .... =(

[Bachaa]

Пока ползаем по ЛЭП тракторок копает траншею под грунтовку.





[Zxx]

11 минут назад, Bachaa сказал:

Пока ползаем по ЛЭП тракторок копает траншею под грунтовку.





Если вас не затруднит, снимите видео о том как будете укладывать, закапывать и пикеты ставить...

Спасибо!.

[Bachaa]

Размотка ВОК из бухты в кабельную траншею.











Засыпка траншеи.







Установка пикета грунтовой ВОЛС







Готовая грунтовая ВОЛС





[Zxx]

Спасибо. Познавательно.

Траншею, я так понимаю, прямо к опоре подводите?

[Bachaa]

Конечно. А как еще :)

[frol13]

Пару- тройку вопросов можно:

1. Какая глубина траншеи?

2. Кабель сами бухтуете или от кого-то получаете?

3. Сколько кН кабель?

[Bachaa]

1. Около 80 см. Где- то метр. В зависимости от профиль грунта в конкретном месте.

2. Бухта заводская. Очень крепкая. Виток к витку и все пленкой обмотано.

3. 7 кН. Но строю для себя, сэкономил. Это монотуб с проволочной броней. Кабель с одной оболочкой.

[frol13]

У меня самого небольшой опыт прокладки кабеля в грунт. Хотелось бы, чтобы кто-то из тех, кто этим много и долго занимался, прокомментировал размещенные @Bachaa видосы на предмет соблюдения норм прокладки и оптимальности приемов монтажа. Просто некоторые вещи вызывают сомнения.

[Bachaa]

Сегодня варили муфты на грунтовой ВОЛС, которую копали по осени. Сварной утром не смог найти два стыка. Пришлось вечером бегать искать самому.





[frol13]

6 минут назад, Bachaa сказал:

Сегодня варили муфты на грунтовой ВОЛС

Не фига не понял, почему кабели лежат по верху, куда будут закапывать эти самые муфты и проч.

Единственное что понял, что повстречалась вам чемерица - ядовитое, но лекарственное растение.

[Bachaa]

12 минут назад, frol13 сказал:

почему кабели лежат по верху, куда будут закапывать эти самые муфты

Завтра будут копать приямки. В них муфты и закопают.

[Bachaa]

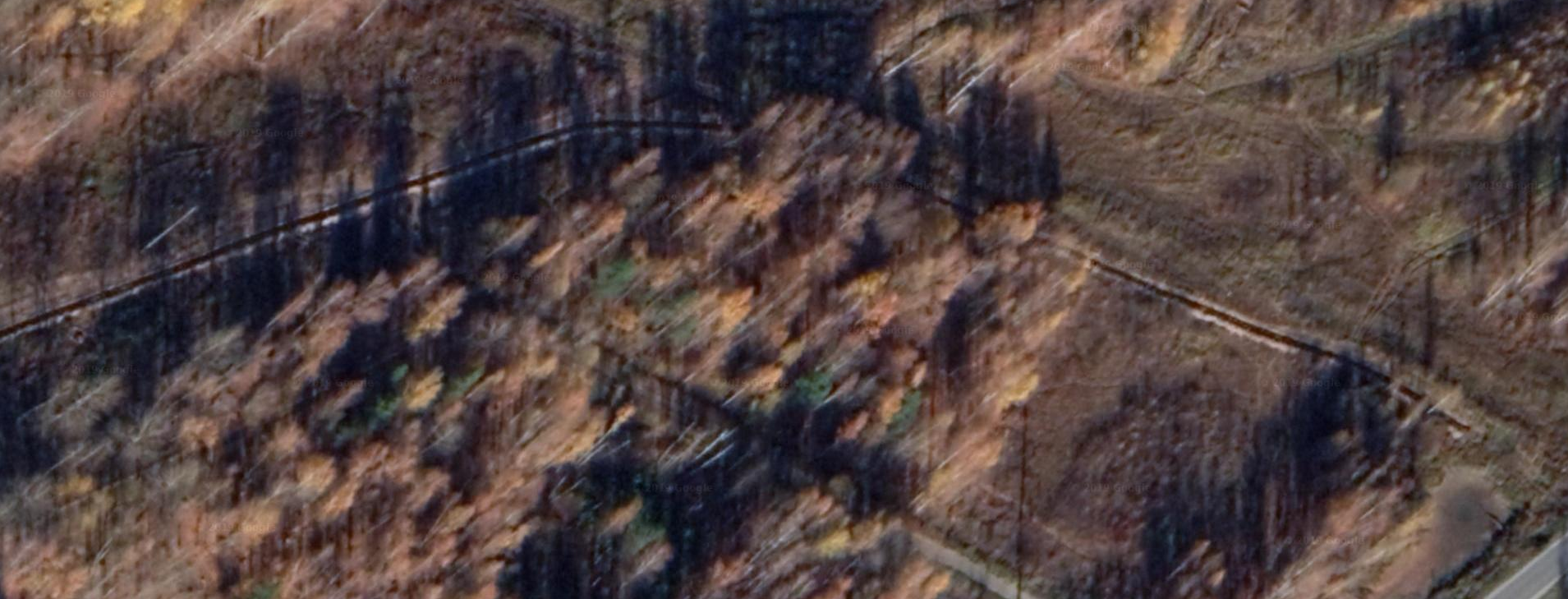

Как интересно - гугл нашу траншею со спутника сфотографировал :)



[sdy_moscow]

@Bachaa Собирают данные для военных.
