Грунтовая муфта С большим количеством вводов.

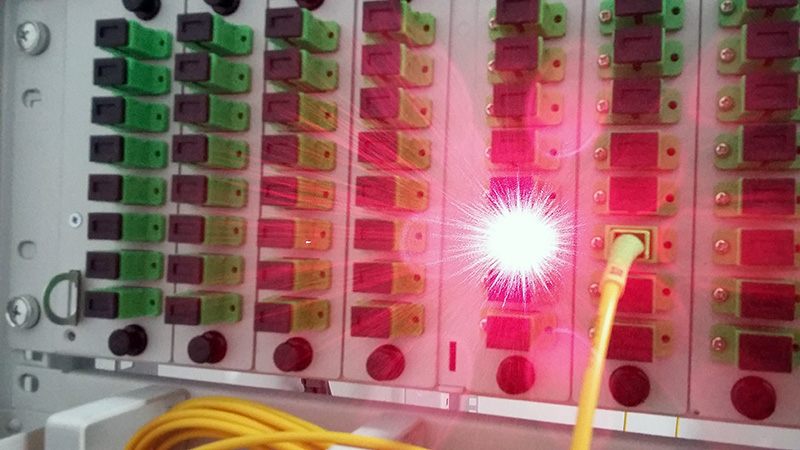

Еще разок измерил все линии на кроссе.




А куда там расходится столько много волокон с одного кросса?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Начинал строить под езернет. Одно волокно - 1 участок

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

то что газ не работал в -18 это у вас резак плохой, нужен с предварительным подогревом газа типа

https://kovea.ru/gazovye-rezak-canon-torch-kt-2408.html

им мы и в -30 усаживали проблем нет. еще + его можно вертеть хоть как.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот уж додумались горелку "резаком" назвать. У меня есть такая. Мне не удобно.

Я не курю и у меня с собой нет ни спичек, ни зажигалки. Мои горелки все с пьезоподжигом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вопрос: Вы сразу все абон-кие кабели раскидывали по траншеям, чтобы потом не прокапывать?



Так точно.



А вот муфты я бы в малом самодельном колодце







Нет места. В три метра газона уместили газ, свет, связь, освещение. С другой стороны канашка, вода, пожарка.



Муфты и запасы прекрасно можно хранить в дренажных трубах/смотровых колодцах. В 300 трудновато запас укладывать, а вот в 450 - на ура.



А если есть транспорт - то нет ничего лучше, чем стандартные ЖБ изделия...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Заааачем? Ну не буду я в муфты лазать :) Все сделано. Скоро все закопаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

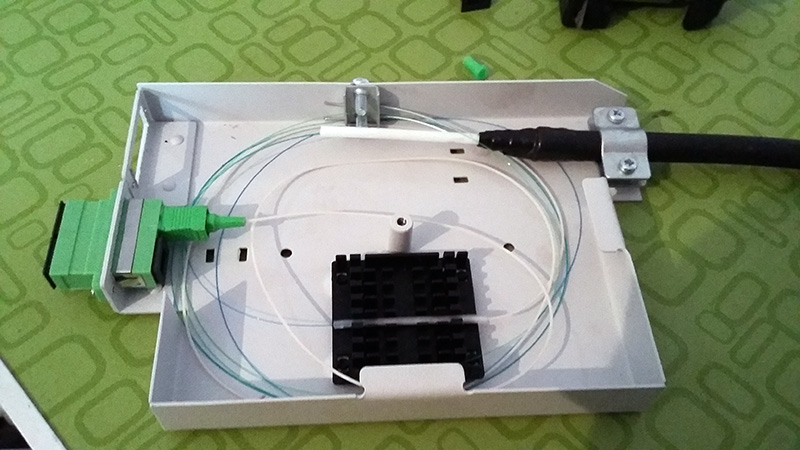

Вот так выглядит у абонента.



2017-04-12 12.01.38.jpg

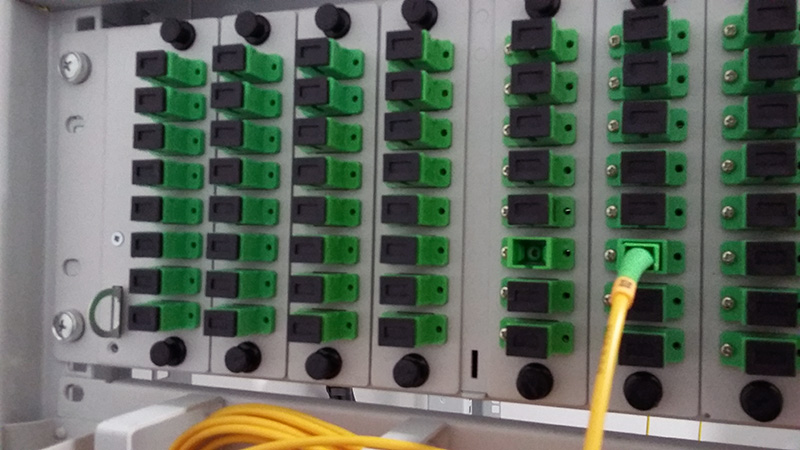

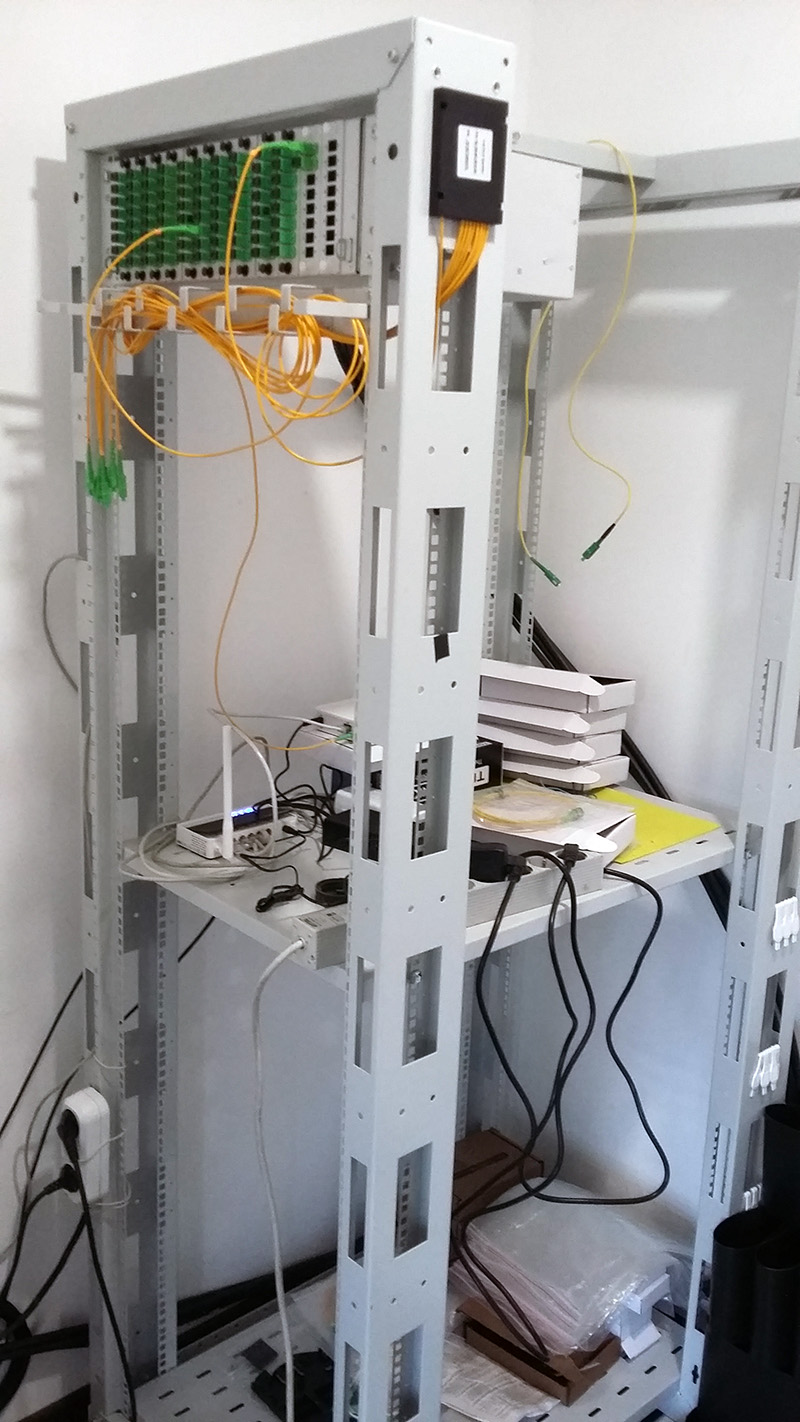

А вот так на узле.



2017-04-12 12.06.49.jpg 2017-04-12 12.07.00.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот так выглядит у абонента.

Я ставлю вот такие - http://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/05206.SNR-FTB-02S

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На броню? 10 мм кабель в диаметре.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

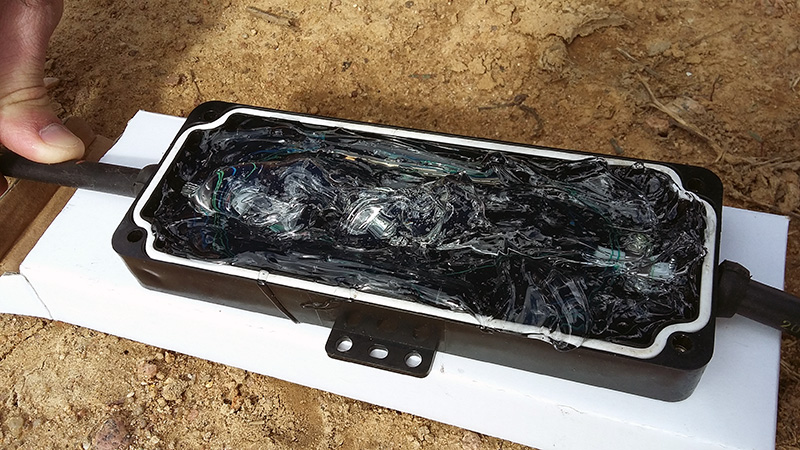

Вот так получается стыковая муфта у абонента.



2017-04-23 15.12.47.jpg

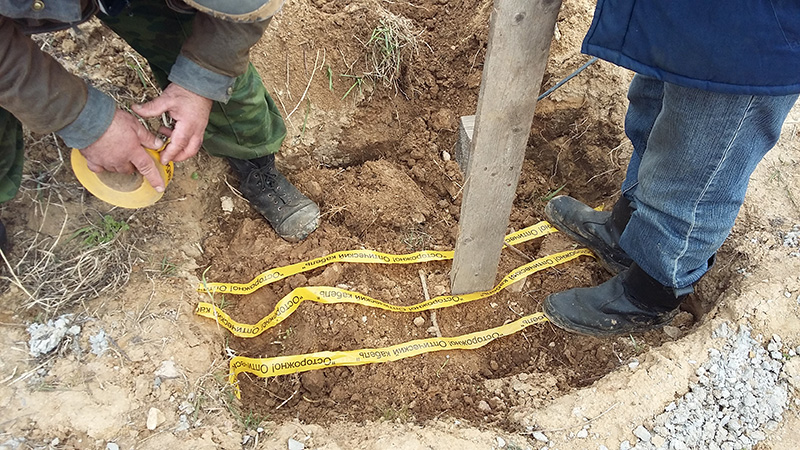

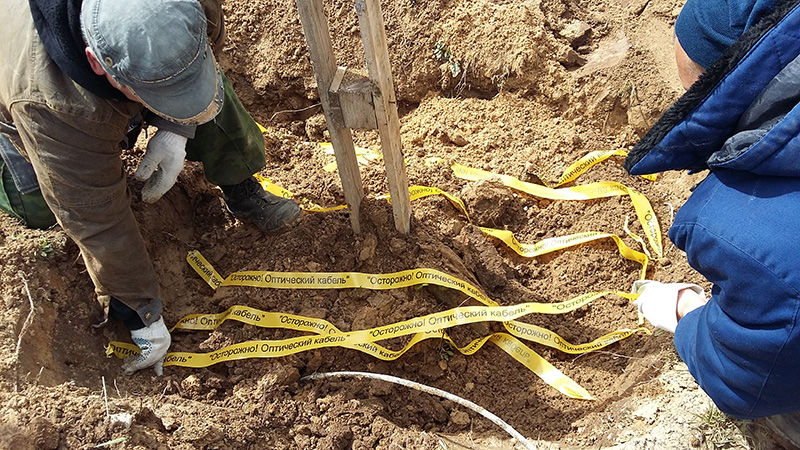

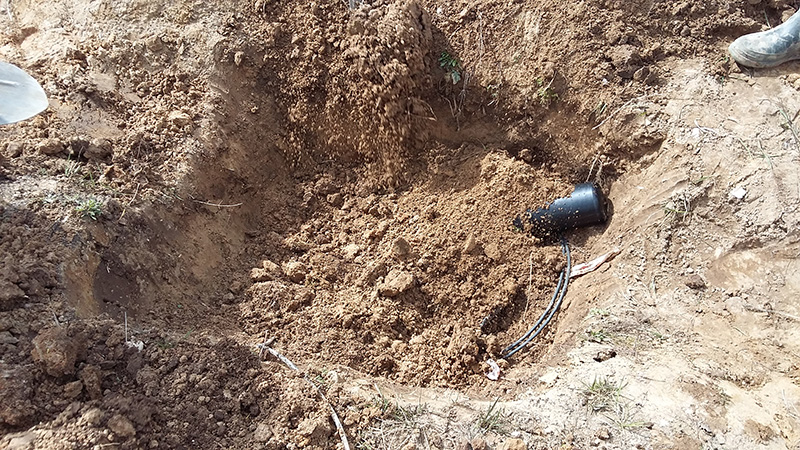

Сегодня нашли время, запечатали все муфты и засыпали землей.



2017-04-24 11.00.30.jpg 2017-04-24 11.09.27.jpg 2017-04-24 11.11.06.jpg



После того, как в поселке сделают нормальные газоны, установлю путные пикеты. Пока - палка с лентой :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

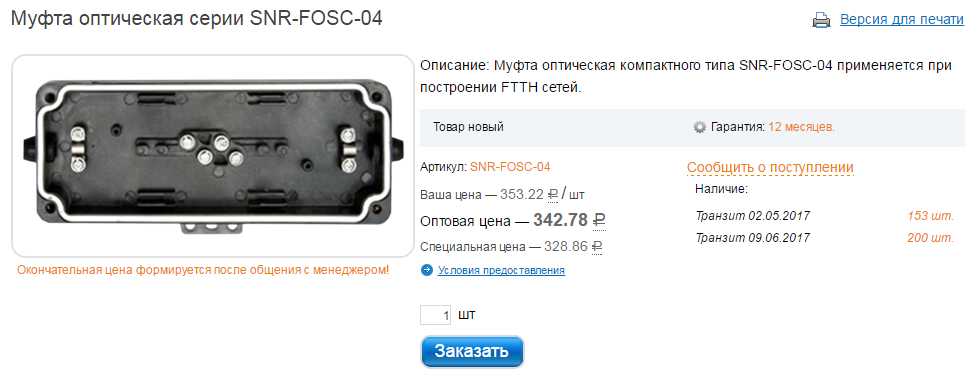

Я начал чесать репу и искать варианты. В ютубе нашел интересный ролик, где ребята делают монтаж вот такой муфты.



post-101305-091956200 1491447541_thumb.png



Скинте, пожалуйста, это видео.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Скинте, пожалуйста, это видео.



Ну если найду, то обязательно закину.

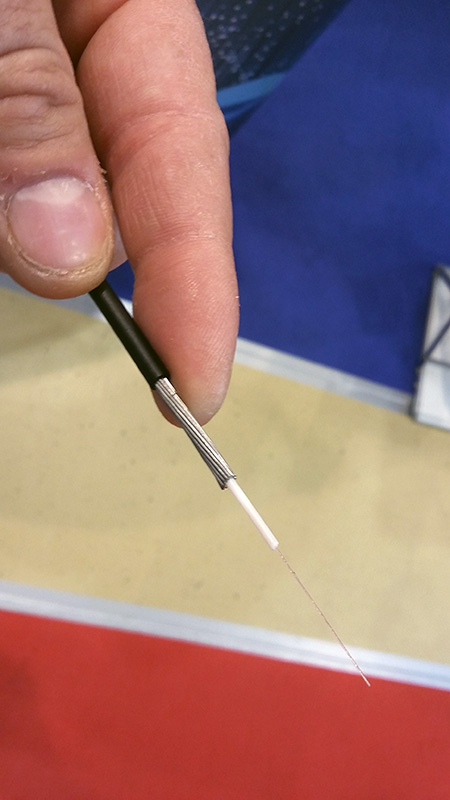

Был вчера в Москве на выставке. Смотрите беларусы какой кабелек сделали



2017-04-26 11.39.16.jpg



2,5 кН. Микромодуль. Проволока 0,6 мм? Толщина не более 5 мм... так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дык как и любой другой, только потолще.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уже год пользуемся таким кабелем, для мелких протяжек по коллекторам. Легкий, варится его проще, т.к. с разделкой проблем нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А по цене как? и как точное обозначение? Где в России продается?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

точное обозначение?



ОМЗКГЦ 10-01-0,22-1,8(2,5)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Скинте, пожалуйста, это видео.



Ну если найду, то обязательно закину.



Был вчера в Москве на выставке. Смотрите беларусы какой кабелек сделали



2017-04-26 11.39.16.jpg



2,5 кН. Микромодуль. Проволока 0,6 мм? Толщина не более 5 мм... так?



Так был же аналог от завода НПП Старлинк, под маркой "Кабельтов". С модулем около 5мм, без модуля около 3мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

без модуля около 3мм.



Этот с модулем. Без модуля грунт с проволочной броней это нечто. Как его на кассету заводить и крепить прикажите ? Я работал с таким кабелем. Не испытал радости.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

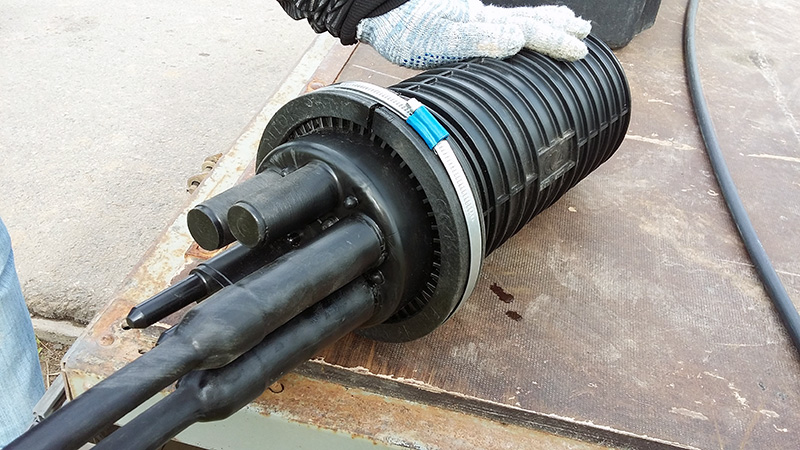

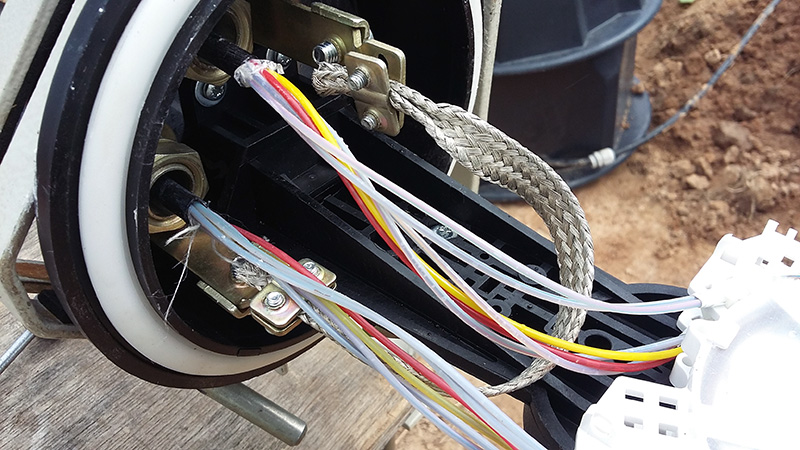

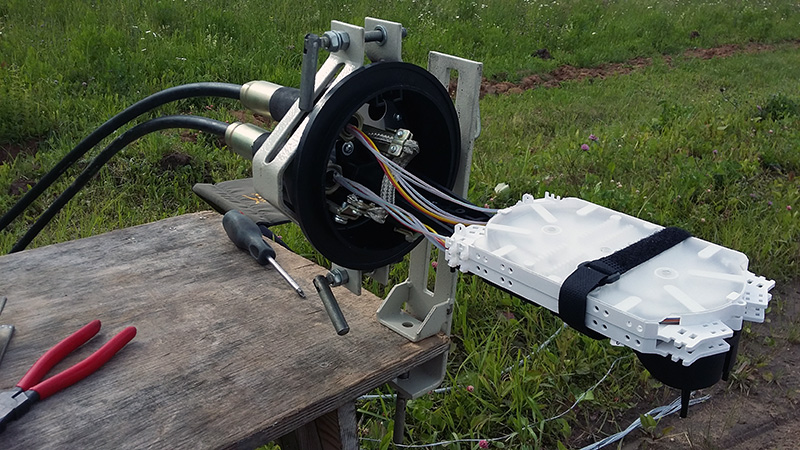

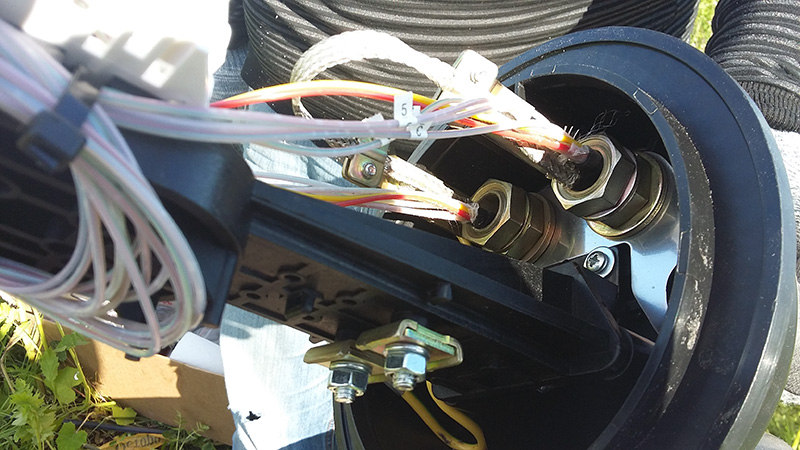

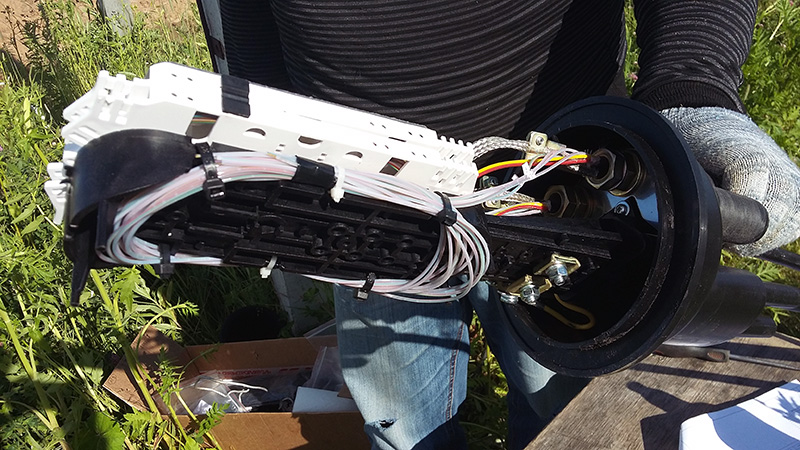

Подвернулась вот небольшая работенка для одного опсоса... Коллега уже два месяца в грунт закапывает кабло, а я на муфты вот только подтянулся.



2017-07-05 13.59.59.jpg 2017-07-05 14.00.08.jpg 2017-07-05 14.31.20.jpg 2017-07-05 14.36.32.jpg



2017-07-05 14.36.40.jpg 2017-07-05 14.36.45.jpg 2017-07-05 14.42.04.jpg 2017-07-05 14.42.09.jpg

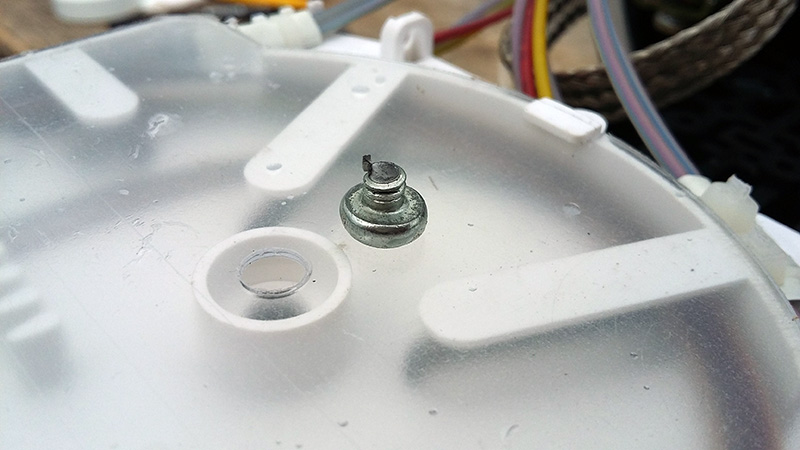

Метизы у ССД не лучшего качества. Я постоянно отламываю шляпки винтам. Так недолжно быть...



Пока просто собираю муфты, не варю. Очень много время уходит на все эти пробамбасы со спец вводами.



2017-07-05 17.17.21.jpg 2017-07-05 17.32.41.jpg 2017-07-05 17.32.46.jpg 2017-07-05 17.32.52.jpg 2017-07-05 17.40.34.jpg



2017-07-05 17.40.40.jpg 2017-07-06 17.10.28.jpg 2017-07-06 17.10.34.jpg 2017-07-06 17.10.38.jpg 2017-07-06 17.26.17.jpg

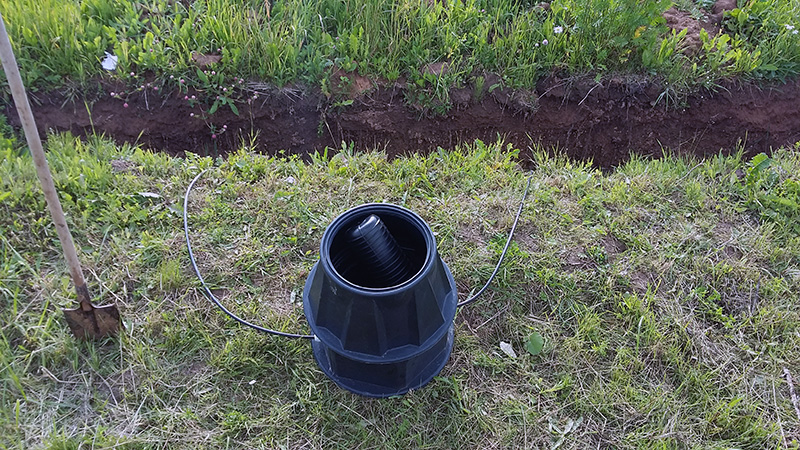

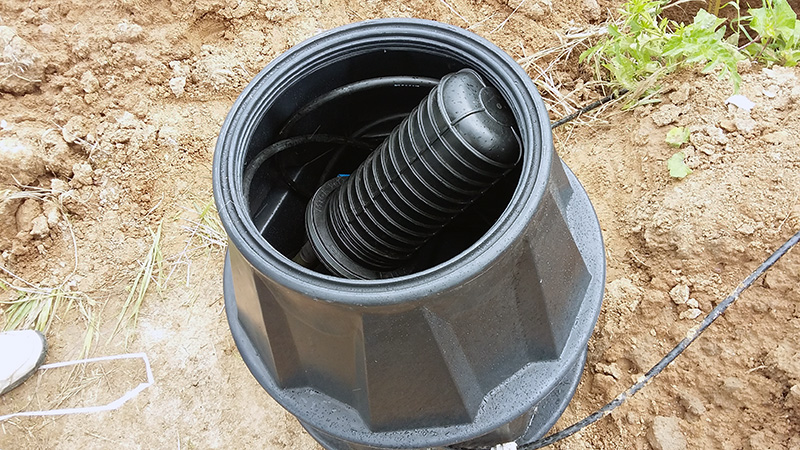

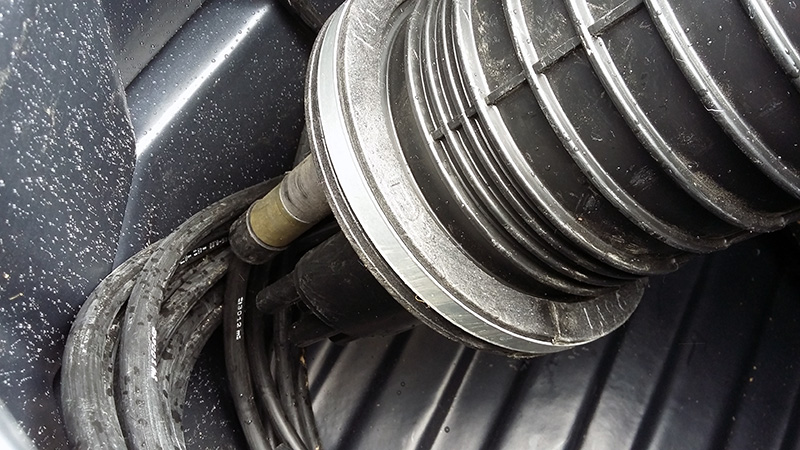

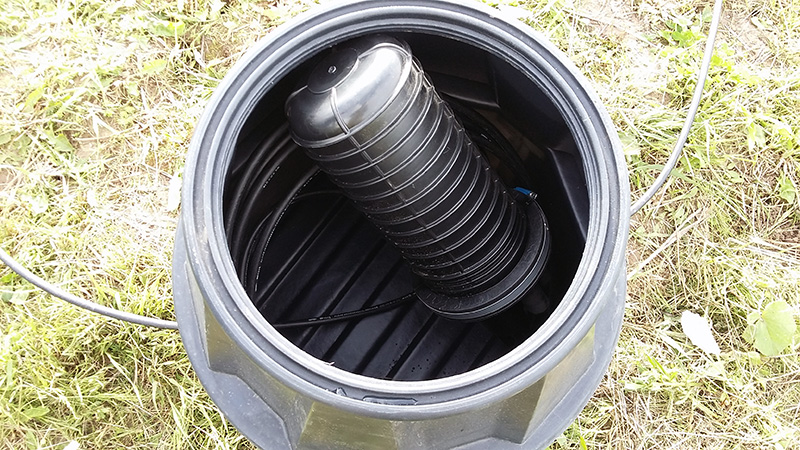

Муфты не закапываем, а закатываем в такое вот "ведро". Мне кажется эта фигня всплывет по весне. Но хозяин - барин. Хотят так - пожалуйста.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Интересное решение со сбросом 2-й кассеты.

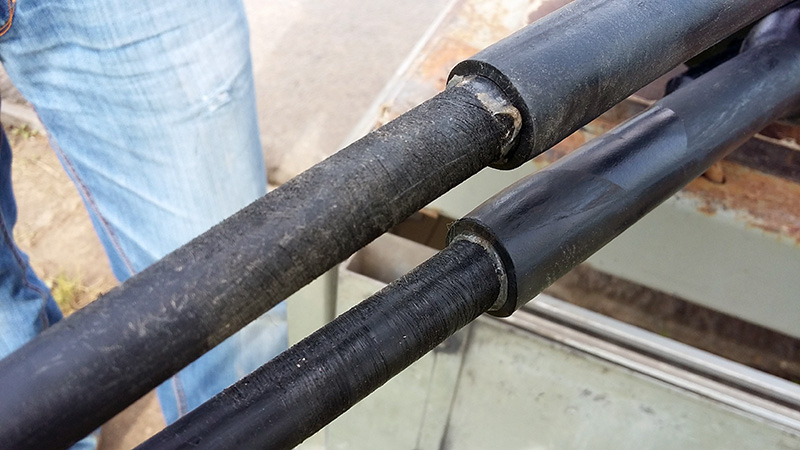

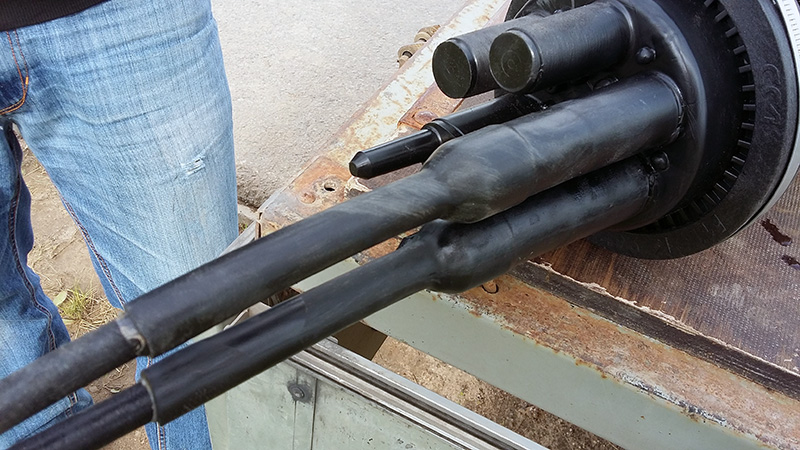

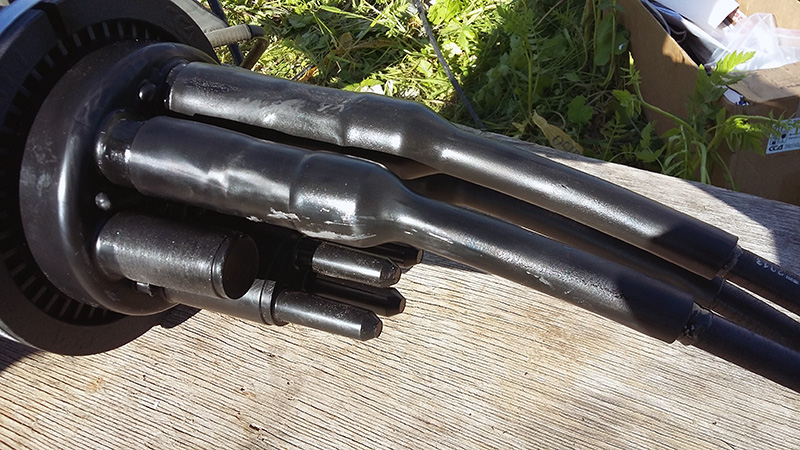

Кажется слишком уж перестарался с соединениями бронепокровов:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, если заводить модули с одного края, то кассету можно вот так скидывать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Муфты не закапываем, а закатываем в такое вот "ведро". Мне кажется эта фигня всплывет по весне. Но хозяин - барин. Хотят так - пожалуйста.
Вообще, сколь понимаю, это колодец проходной для маломерной кабельной канализации.

Для размещения муфт, к слову, не предназначен вообще. Насчет их всплывания в условиях неплотных грунтов -догадка верная. Чтобы этого не было, мы щебенку под них и на низ колодца подсыпали.

Еще есть с ними одна засада при расположении вблизи поверхности- их давит всякая техника при наезде - проминает крышку внутрь. Поэтому по обочинам и проч- не размещать. А где есть риск - лучше сверху доски положить и прикопать- поможет.

И еще- их потом без знания точного месторасположения хрен найдешь.

P.S. И, наверно, на вводах нужны трубки - для них есть комплекты ввода с герметизирующей резиновой втулкой, потому что при всплытии/ подвижках колодцев- а это практически неизбежно(на бок они заваливаются -это точно) можно получить пережатие кабеля на вводе (если он только у вас не сильно бронированный).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Интересное решение со сбросом 2-й кассеты.

А что вас так заинтересовало? Смотрю и не вижу, видимо глаз не опытный. Или "замыленный"? :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что вас так заинтересовало?

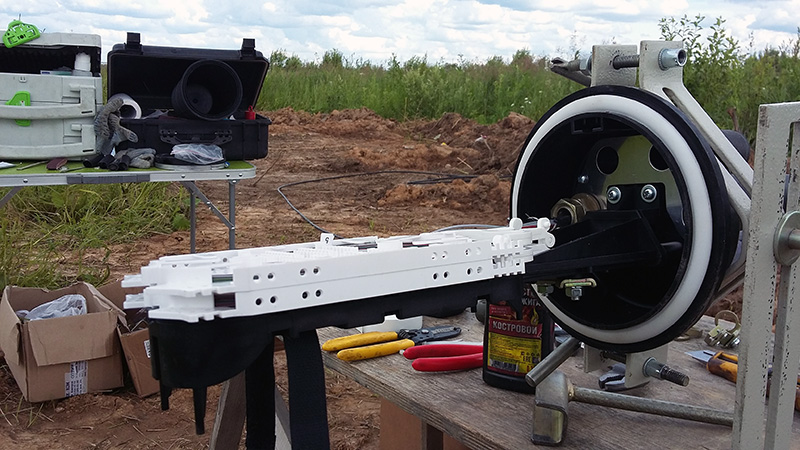

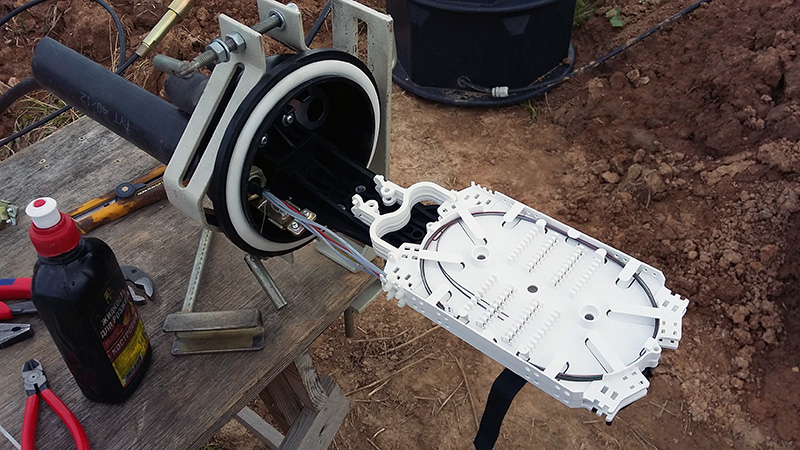

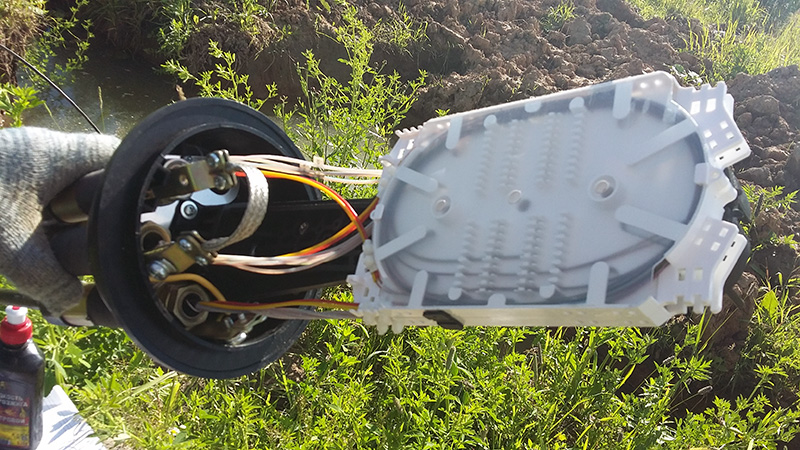

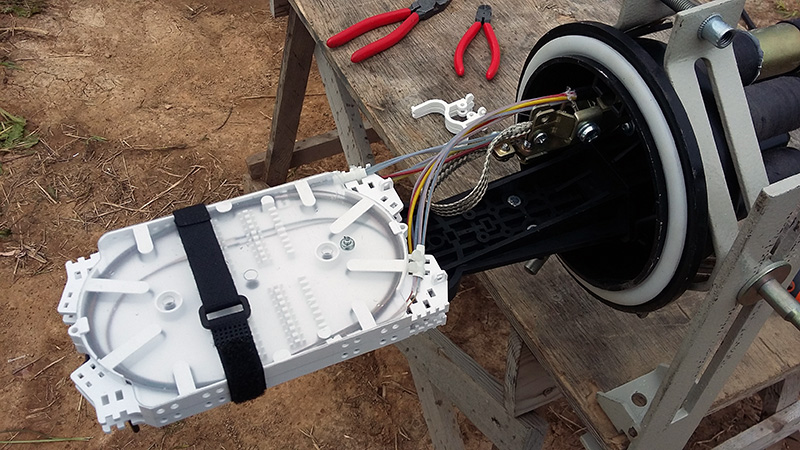

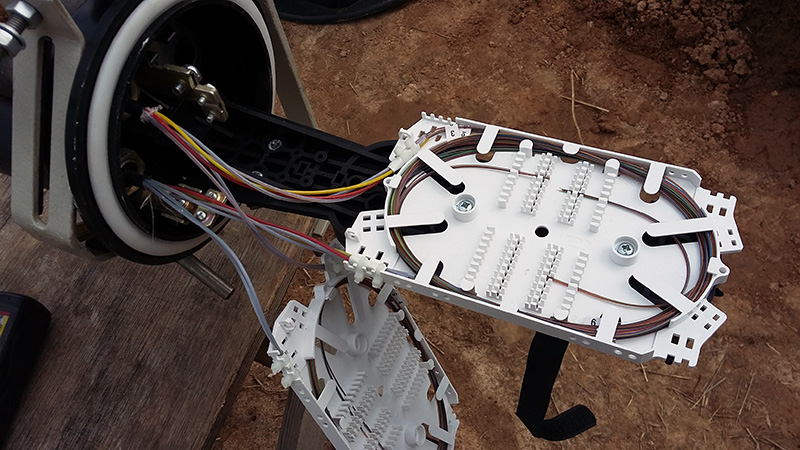

Если заводить кабель (модули) справа и слева на кассету, то при работе с нижней кассетой верхнюю можно максимум это поднять вверх под углом. И чтобы она держалась надо или стяжками крепить или изолентой. Вобщем колхозить. Я же завожу модули с одной стороны и делаю небольшую дугу, чтобы можно было верхнюю кассету спокойно снять и положить на стол.



2017-07-05 14.31.20_.jpg



А у вас видимо практики сварных работ с многокассетными муфтами мало, потому и не заметили такую фишку :) А вот комрад видимо понял сразу в чем "соль"
