Грунтовая муфта С большим количеством вводов.

Вобщем год назад я спрашивал совета по поводу грунтовой муфты с большим количеством вводов.

Тему сейчас пол часа искал и поиском и по своим сообщением - как под землю провалилась. Очень печально.



Добавлено 02.01.2016

Нашел. http://forum.nag.ru/forum/index.php?showtopic=94877

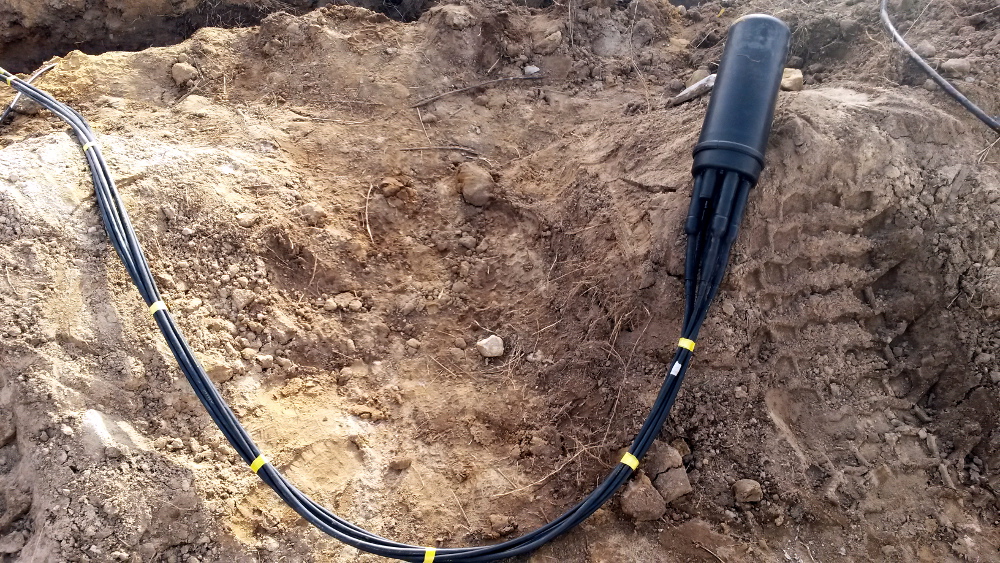

Вот, хотел показать что получилось.

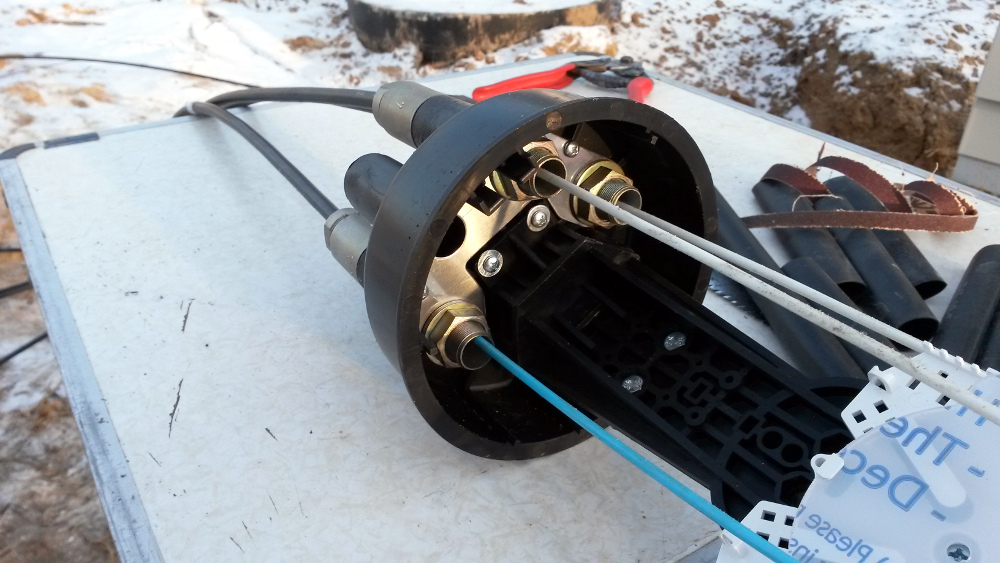

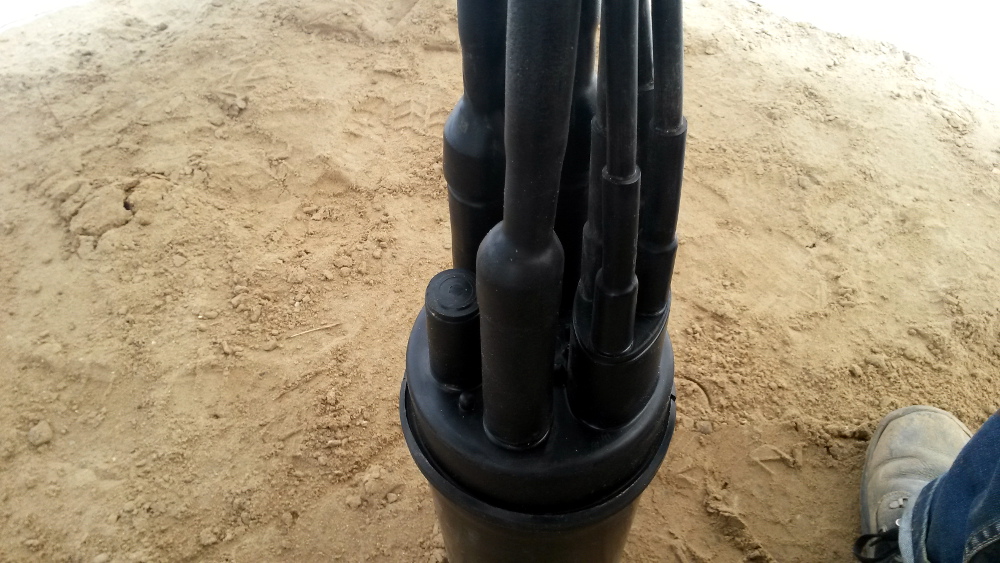

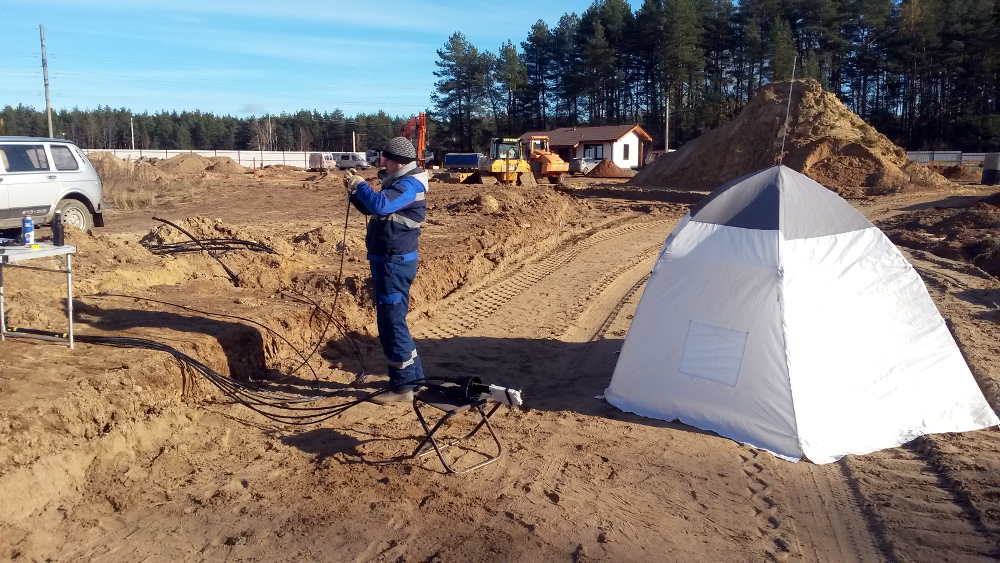

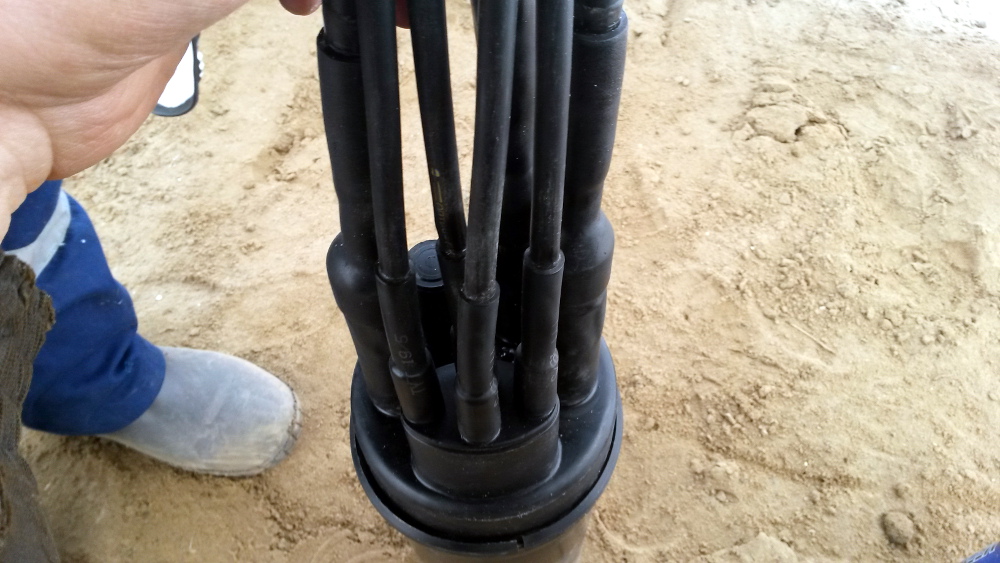

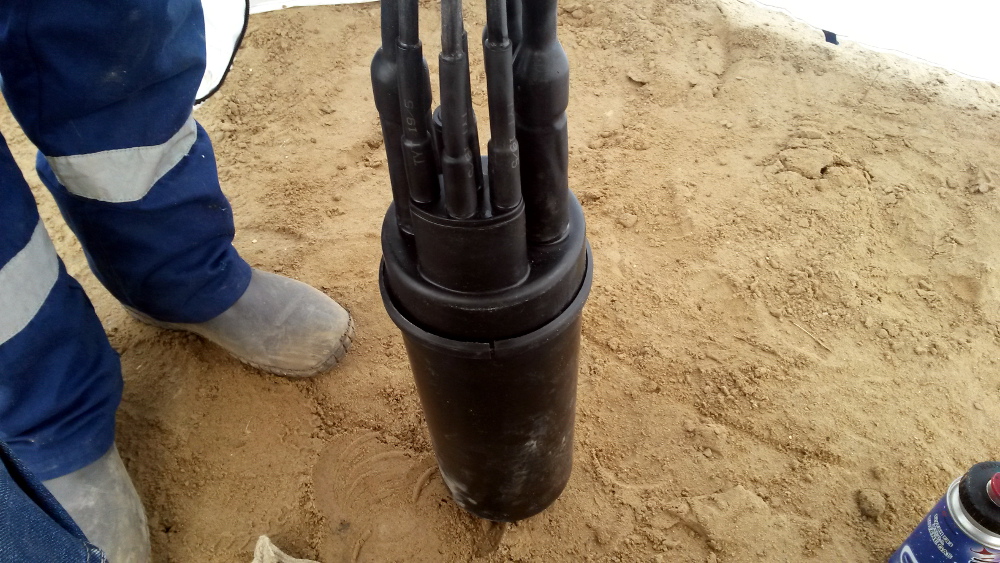

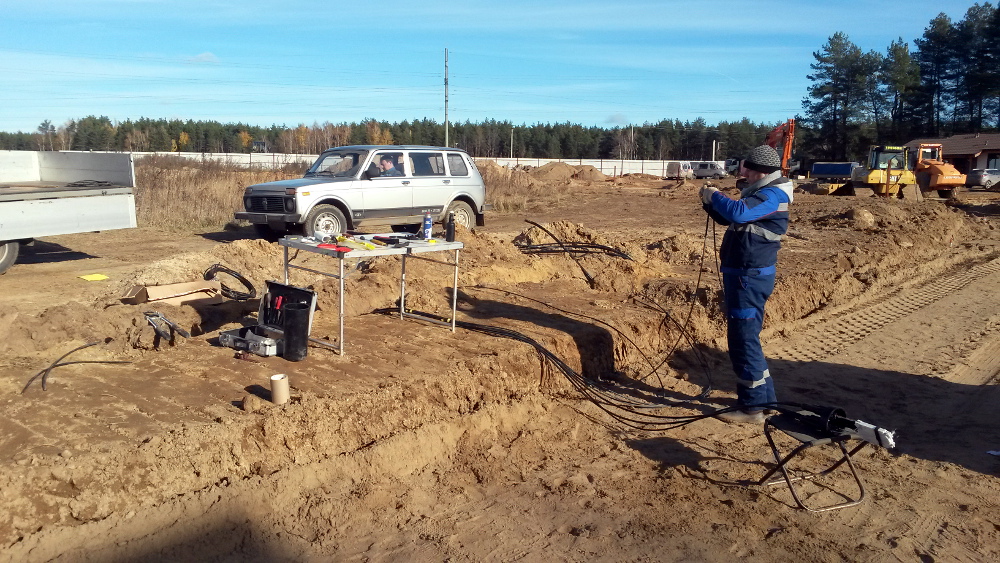

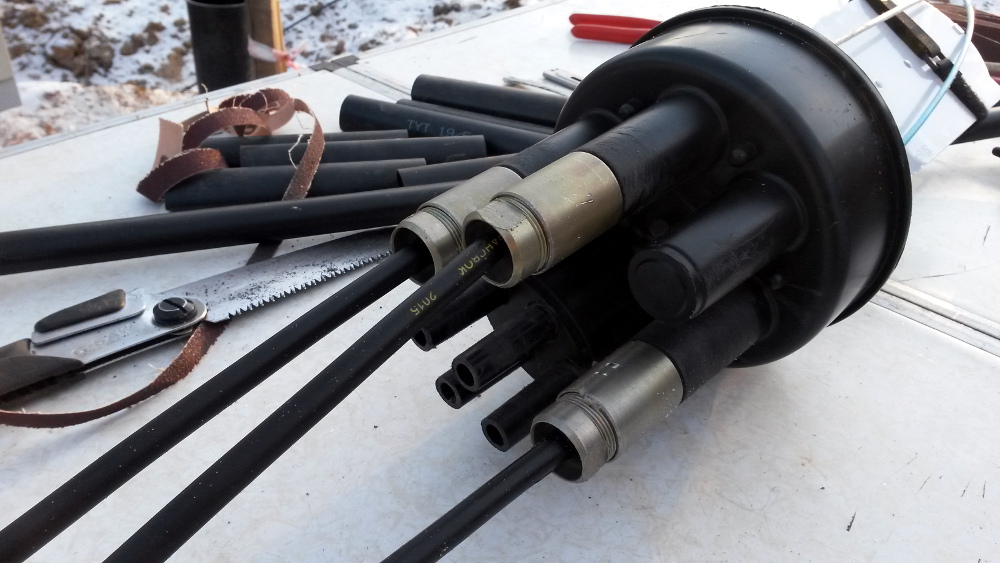

Сегодня смонтировали первую муфту. 7 вводов из 8-ми. Кабель на отводы брали на заказ.

Хотел сперва купить из наличия Еврокабель-1 (ОГЦ) но он у них 10,2 мм в диаметре. У трансвок диаметр меньше - как раз проходит в маленькие пальцы на муфте.



2015-10-29 12.25.10.jpg 2015-10-29 12.25.13.jpg 2015-10-29 13.34.52.jpg

2015-10-29 13.35.01.jpg 2015-10-29 13.35.15.jpg 2015-10-29 13.43.39.jpg

Share this post


Link to post
Share on other sites

Количество сосков не всегда так важно- можно в транзитный ввод затащить 6-7 кабелей чередуя их "скрепками" спокойно тутик только взять 80-100 вместо штатного 63.

Зы - вижу таки останосились на МТОК Б1? Обратите внимание на Г3

Share this post


Link to post
Share on other sites

Это не Г3. Завтра гляну. В транзит кучу кабелей пихать не совсем ремонтнопригодно, если чо...

Да и клея надо кучу. Добавит стоимость к цене монтажа. А так да, хороший вариант.

Share this post


Link to post
Share on other sites

Это не Г3. Завтра гляну. В транзит кучу кабелей пихать не совсем ремонтнопригодно, если чо... Да и клея надо кучу.

А так да, хороший вариант.

Поправился- таки Б1

Про ремонтопригодность- обрубаем ненужный кабель и заводим новый в запасной пустой сосокъ.

Ну и как показала многолетняя практика в грунте неплохо живут Л6, в наших широтах даже чугуний не нужен.

Share this post


Link to post
Share on other sites

Где МПЗ,МЧЗ фото?тело не затучено.

Share this post


Link to post
Share on other sites

Где МПЗ,МЧЗ фото?тело не затучено.

По факту это излишество. Что кожура- что тут колпака. Качество изготовления колпака и уплотнителя высокое- и герметичость скобы с резинкой на высоте и тут не есть необходимость.

Share this post


Link to post
Share on other sites

Вот тут я писал, как пытался сварить эту муфту:

http://forum.nag.ru/forum/index.php?showtopic=111048

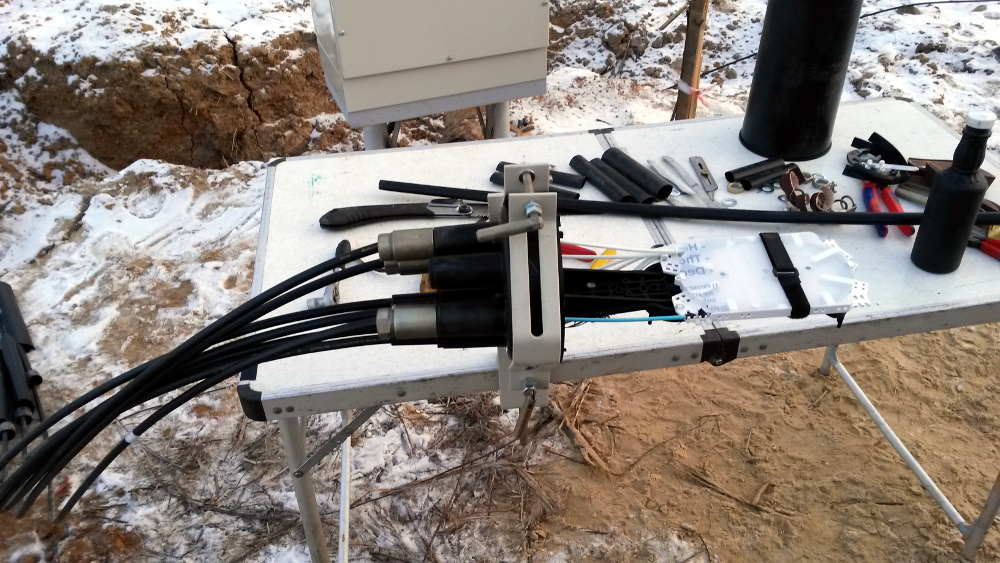

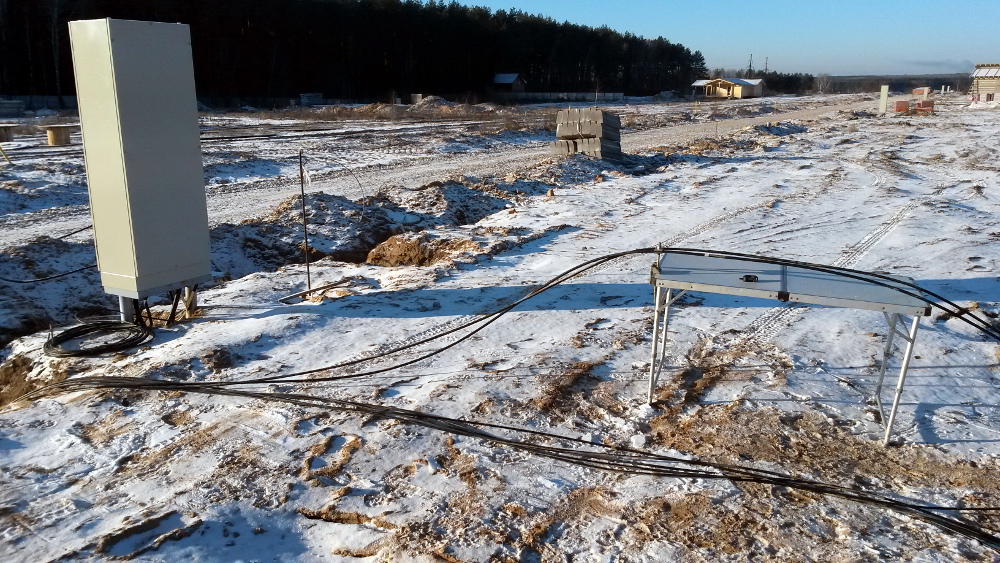

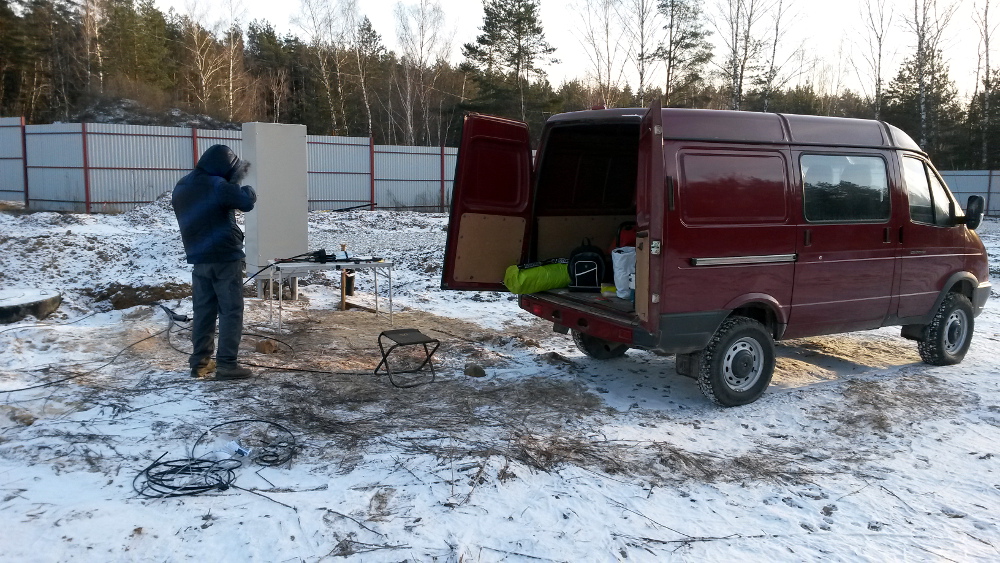

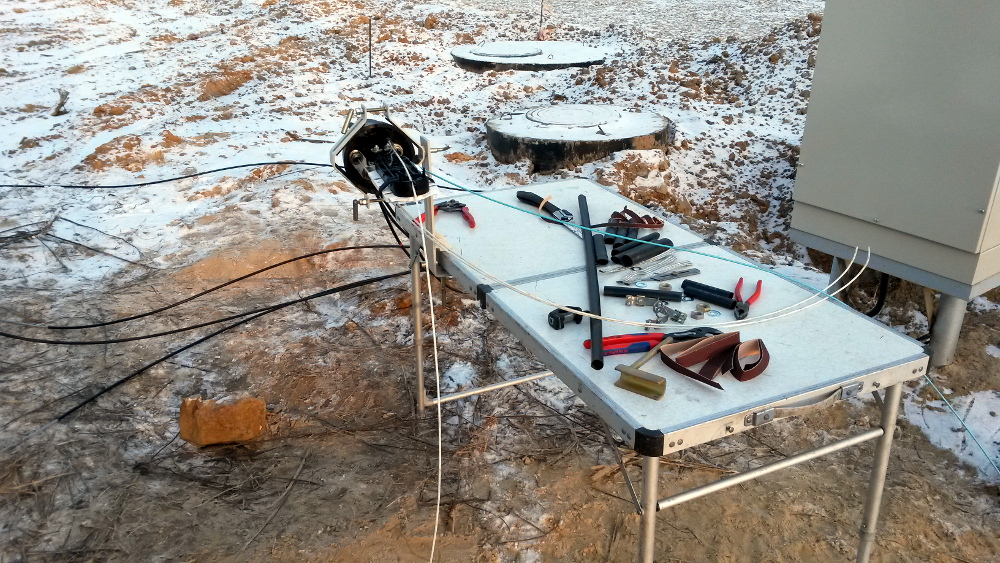

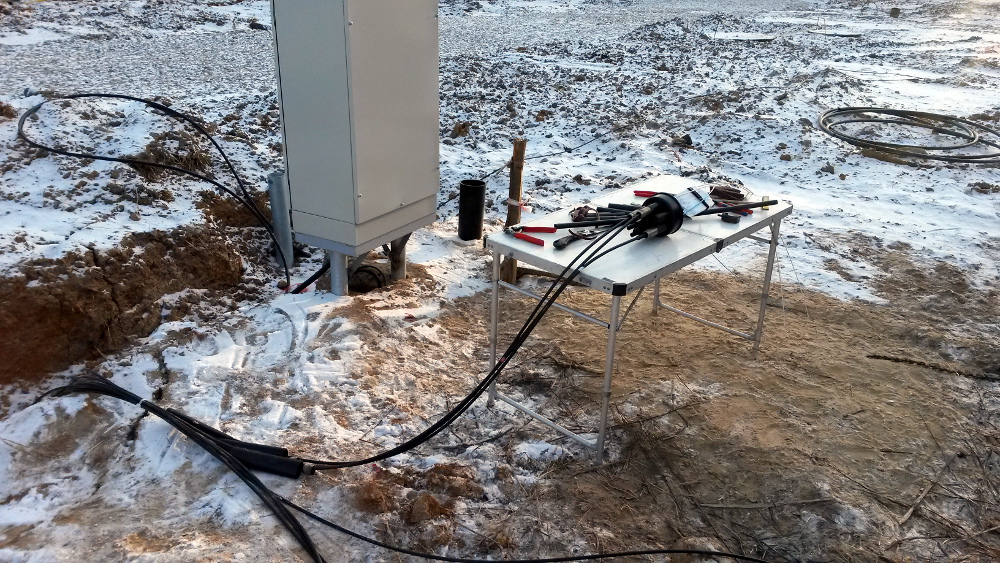

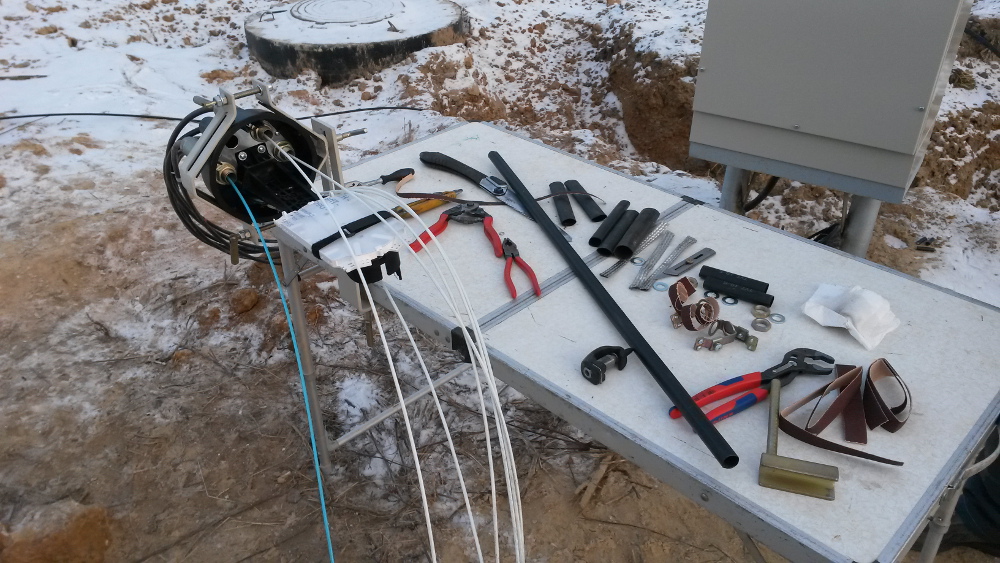

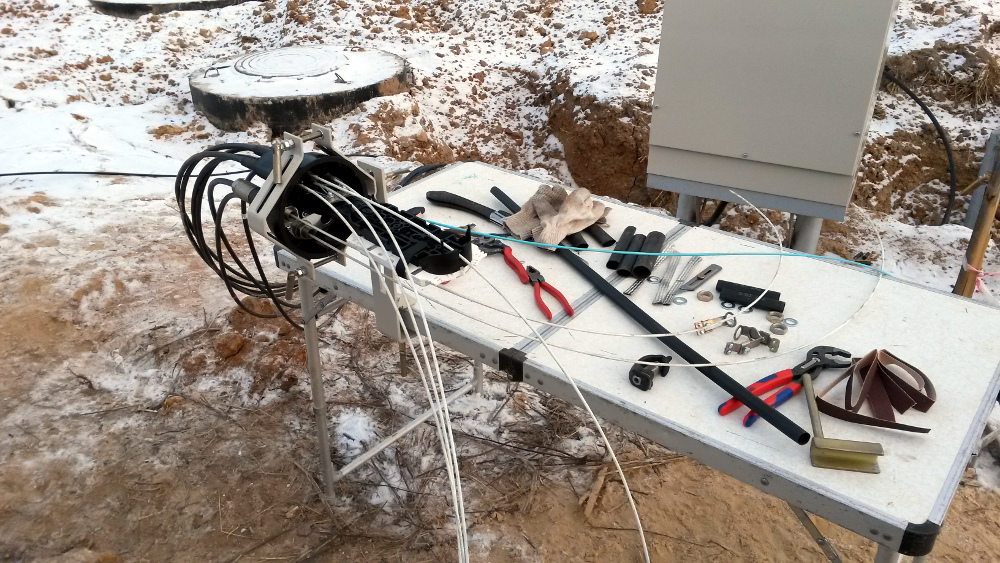

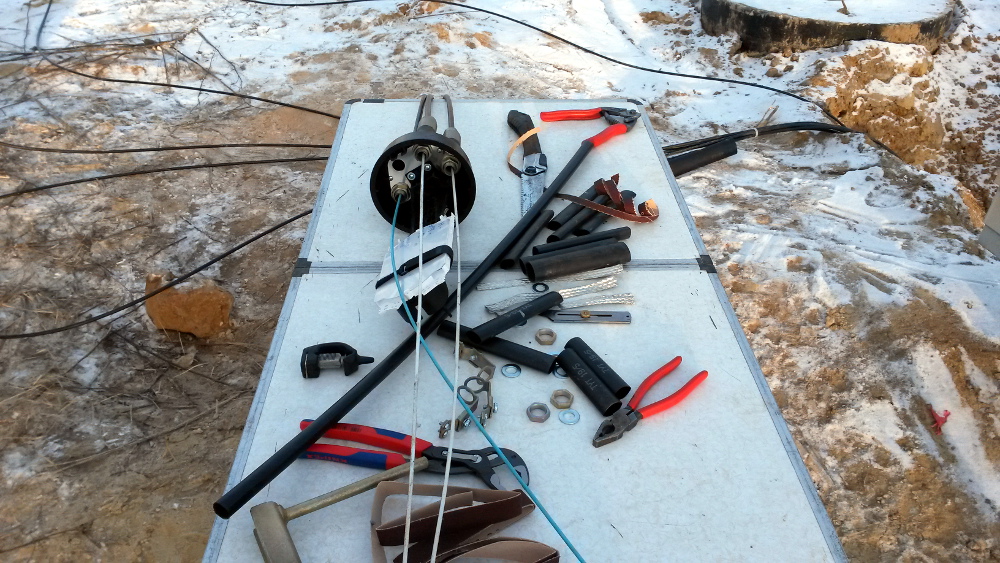

Сегодня от делать нечего решил скататься смонтировать еще одну муфту на этом поле.

Утром было -6 градусов, делать нечего. Собрались и поехали.

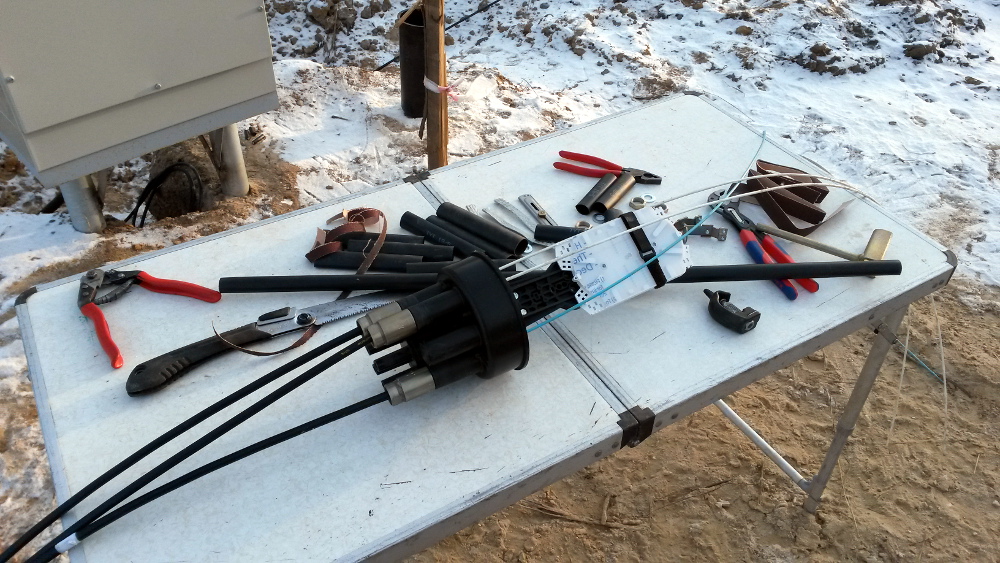

2016-01-02 14.57.34.jpg 2016-01-02 14.57.43.jpg 2016-01-02 14.57.48.jpg

2016-01-02 14.57.55.jpg 2016-01-02 14.57.59.jpg 2016-01-02 14.58.04.jpg

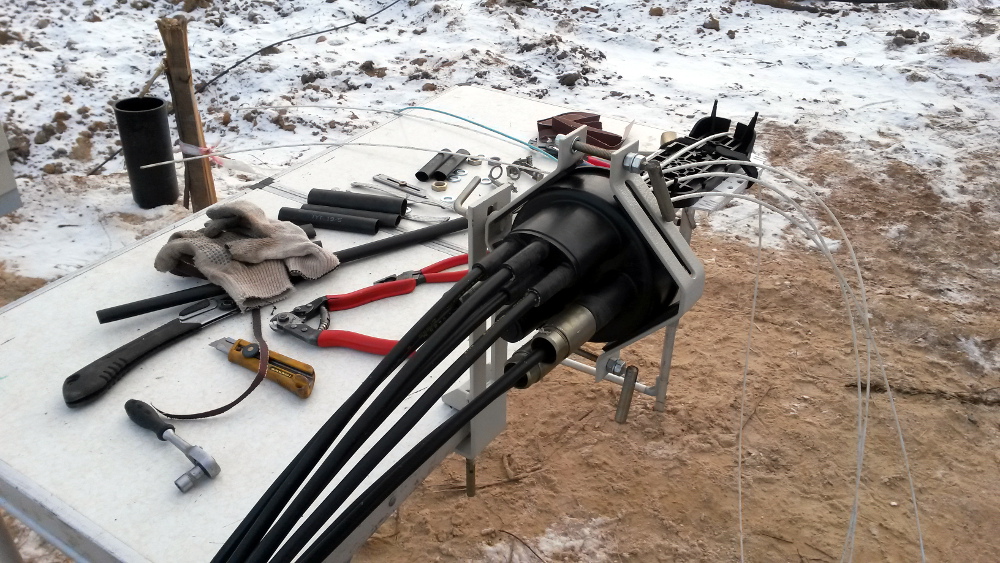

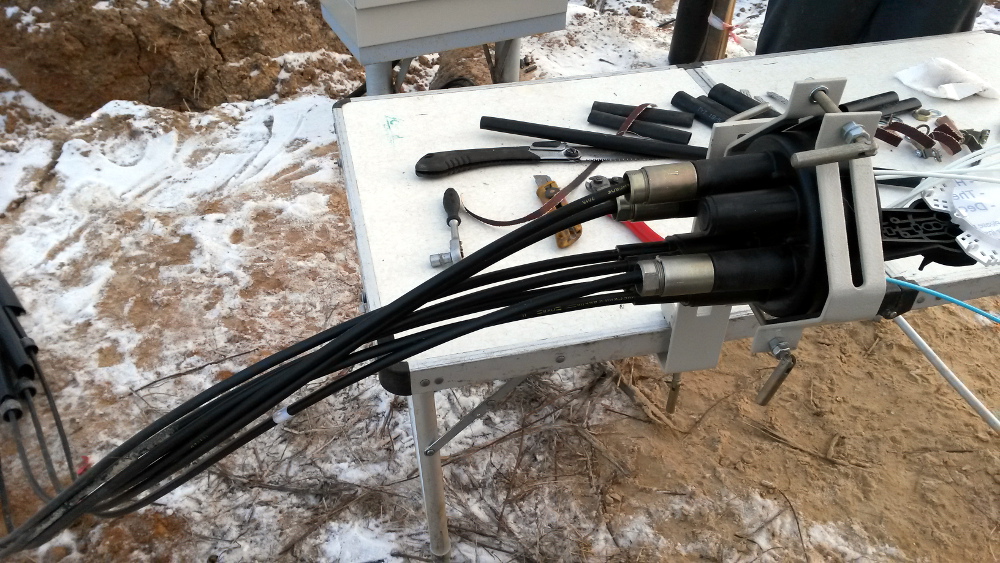

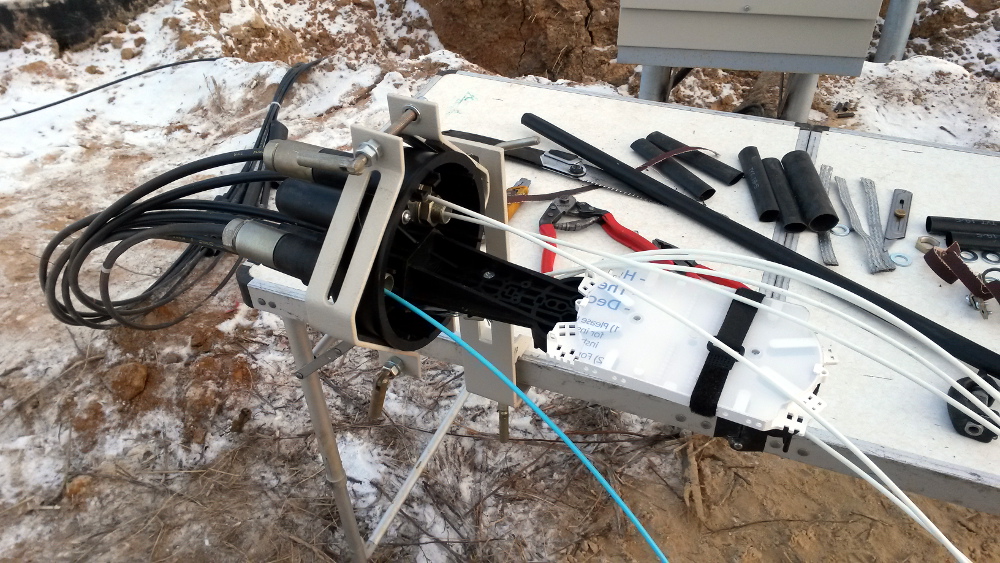

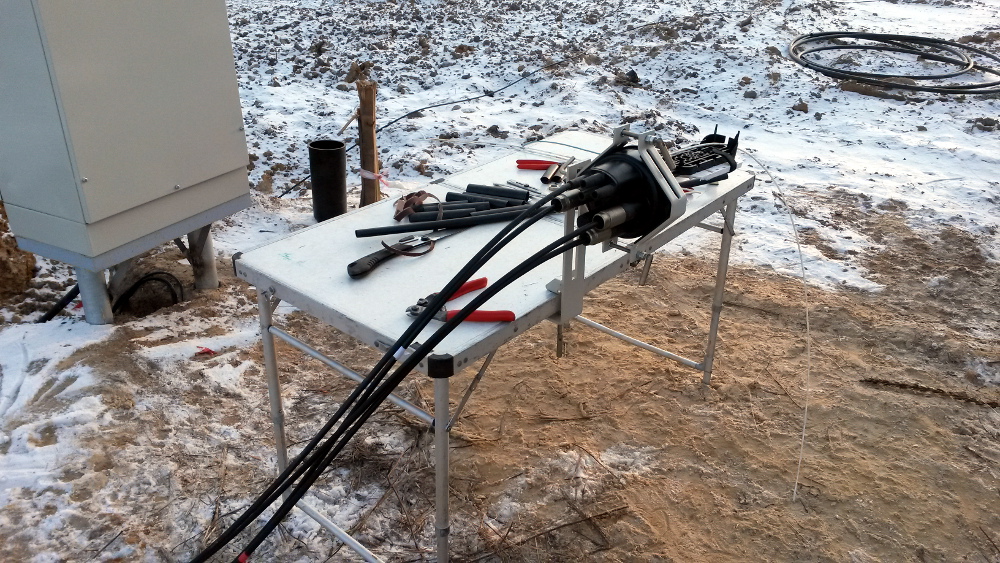

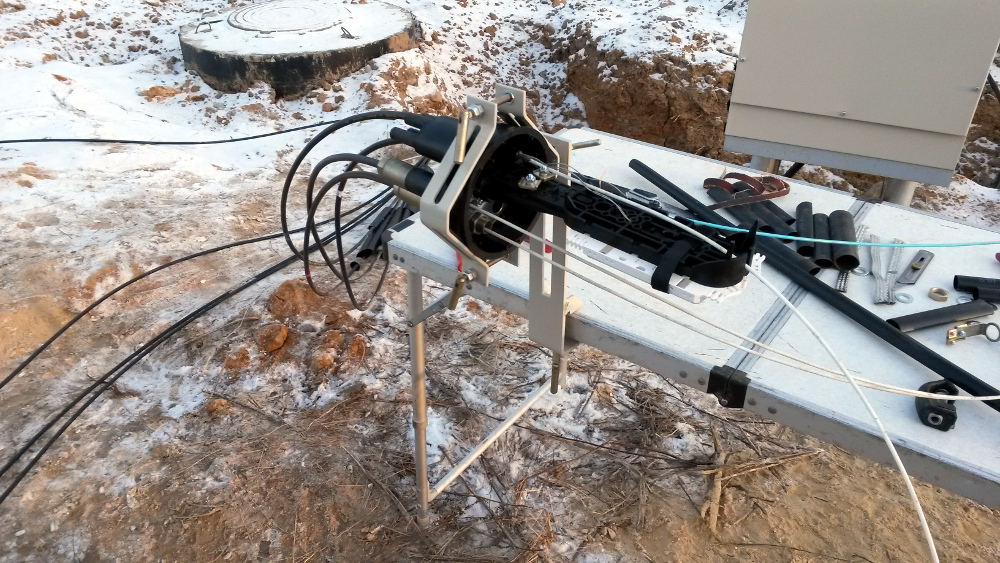

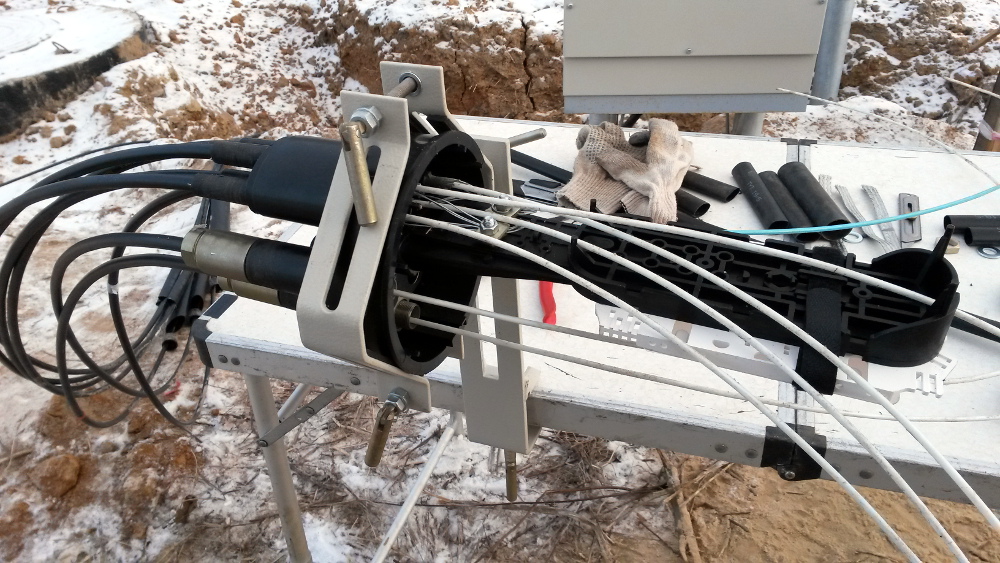

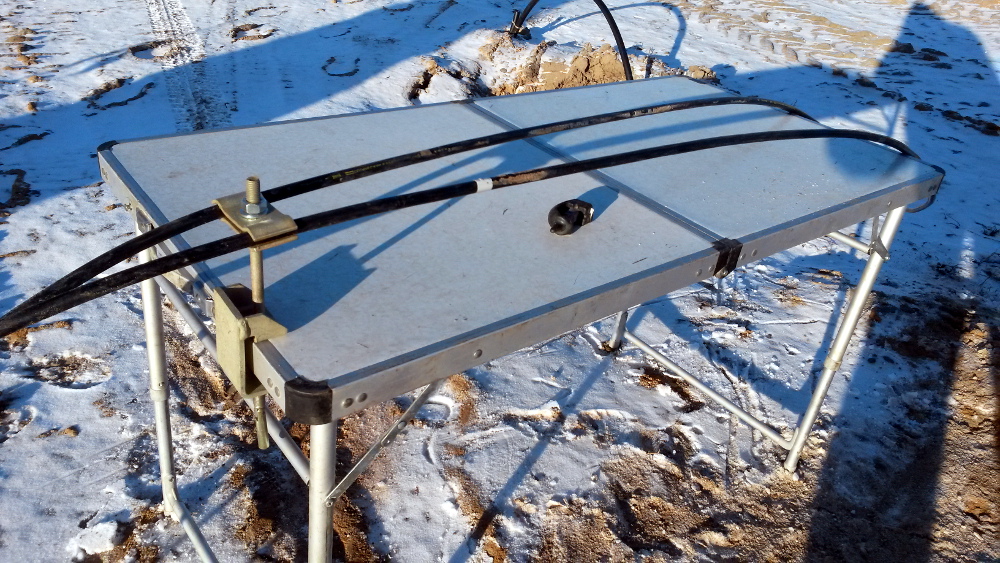

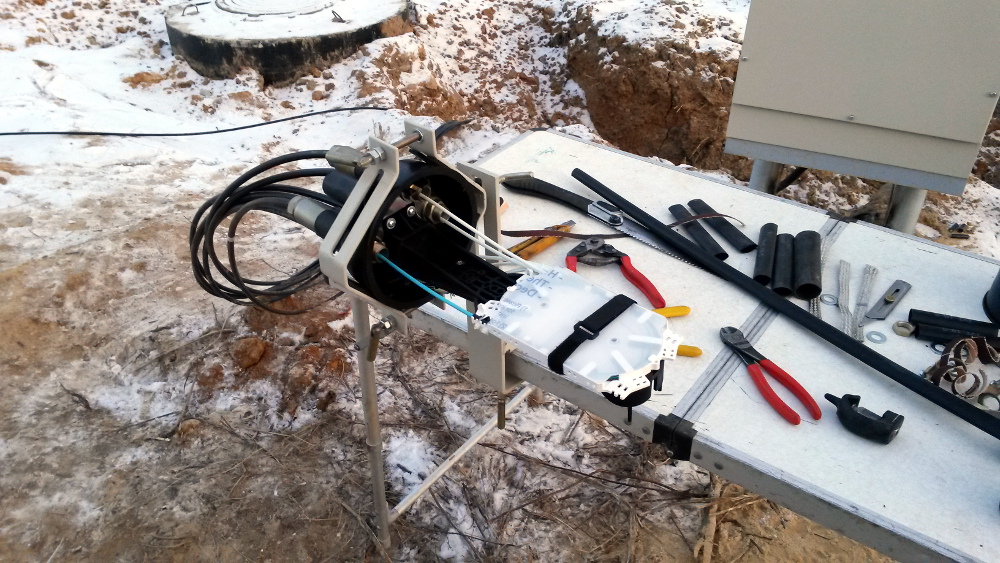

А вот тут я решил испытать купленную ранее струбцину.

О ней я писал тут http://forum.nag.ru/forum/index.php?showtopic=111927



Удобно, что словами не описать!



2016-01-02 15.08.26.jpg 2016-01-02 15.08.31.jpg 2016-01-02 15.08.37.jpg

2016-01-02 15.30.37.jpg 2016-01-02 15.30.41.jpg 2016-01-02 15.30.47.jpg



Предыдущую муфту мне помогали монтировать, т.к. кабелей много и она пыталась под их весом убежать со стола.



Вобщем теперь эти струбцины в обязалове у меня к каждому монтажному комплекту.



2016-01-02 15.35.54.jpg 2016-01-02 15.35.59.jpg 2016-01-02 15.36.02.jpg

2016-01-02 15.55.08.jpg 2016-01-02 15.55.13.jpg 2016-01-02 16.04.05.jpg

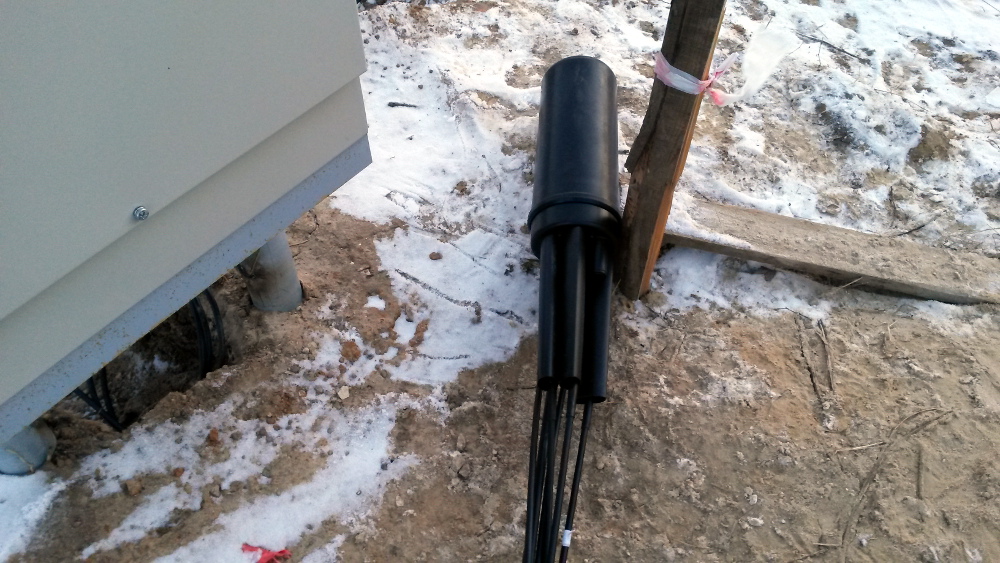

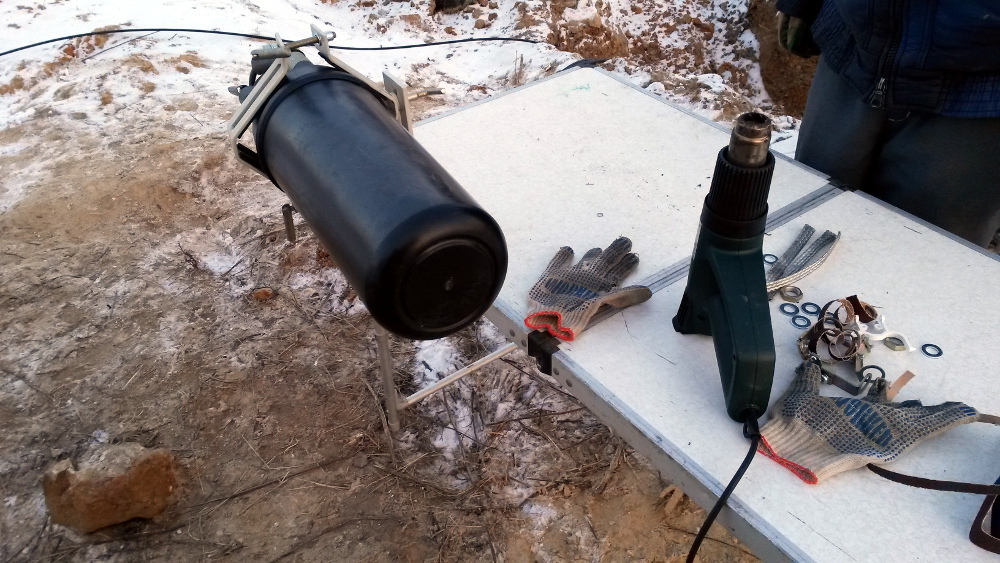

Пока мы крутились с монтажом муфты температура резко пошла вниз.

Газ в балончике застыл и гореть не хотел вообще. Мы достали электрофен.



2016-01-02 16.04.14.jpg 2016-01-02 16.16.41.jpg



Но придавило настолько сильно, что просто невозможно было продолжать работать, а ставить палатку уже небыло желания.

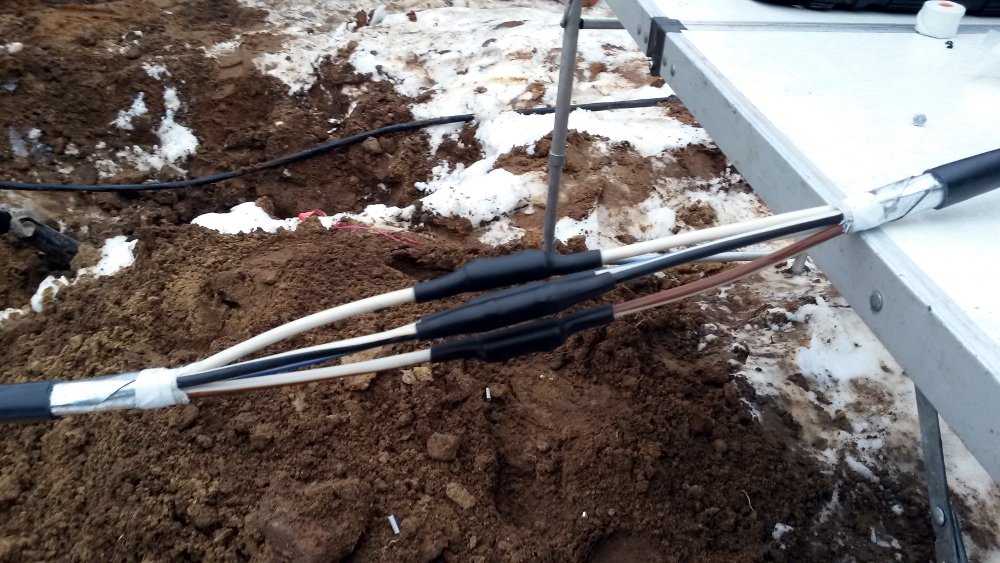

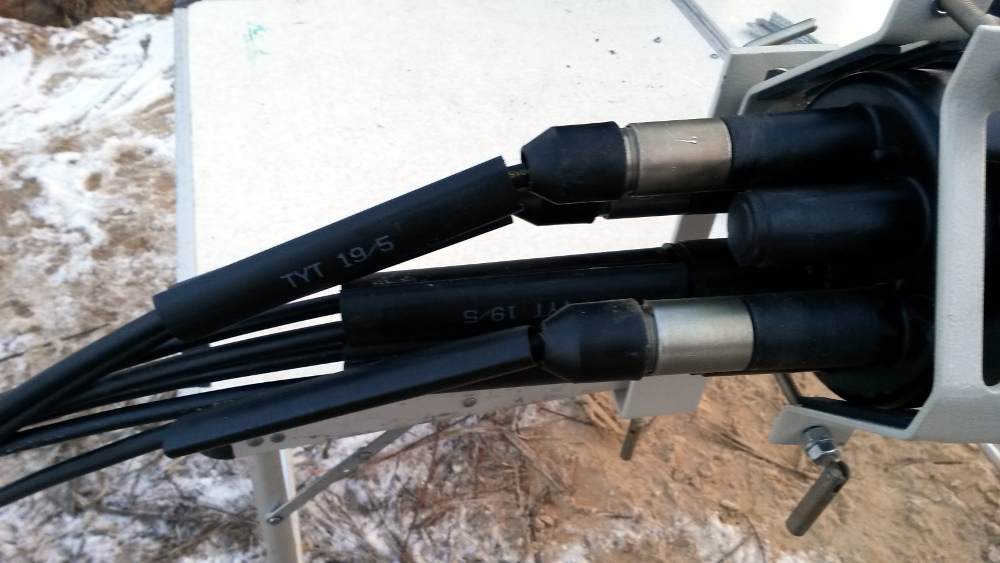

Слегка усадив маленькие (увеличивающие диаметр кабеля) термоусадки мы бросили муфту до лучших времен. Большие уже не смогли усадить.



Температура на поле упала за 20 градусов и мы свалили домой.

Share this post


Link to post
Share on other sites

тело не затучено.



Я сразу не понял о чем вы писали.

Да, ТУТ на колпак я не поставил, т.к. я не варил муфту тогда, а просто смонтировал. И после сварки я ее тоже не заТУТил, т.к. одно волокно не смог сварить, о чем писал тут http://forum.nag.ru/forum/index.php?showtopic=111048



Мне на этом поле нужно 15 муфт сделать, потом все проверить рефлюком и если не будет косяков, тогда все заТУТчу и закопаю.



А не украдут? :)



Могут, конечно. Но территория поселка огорожена, а я там типа председателем выдвигаюсь и мое барахло не трогают.

Share this post


Link to post
Share on other sites

Проще. Но изначально предполагалось использование МПЗ. Туда муфта с хомутом не влезает.

Share this post


Link to post
Share on other sites

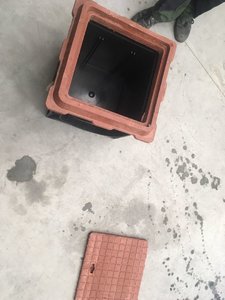

,а смысл так усложнять ? кстати есть вариант размещения муфты в водораспределительном колодце как вариант и оперативный доступ и обслуживаемость

Share this post


Link to post
Share on other sites

Вода - чужое хозяйство. Я же отварю все хвосты, запаяю и закопаю. Обслуживать не нужно будет.

Share this post


Link to post
Share on other sites

то-есть порча кабеля идиотами строителями не рассматривается ?

Share this post


Link to post
Share on other sites

Уже все коммуникации кроме связи построены. Мои линии в самом верху разреза охранной зоны траншеи. Да пусть портят. Буду продавать услуги по ременту :)

Share this post


Link to post
Share on other sites

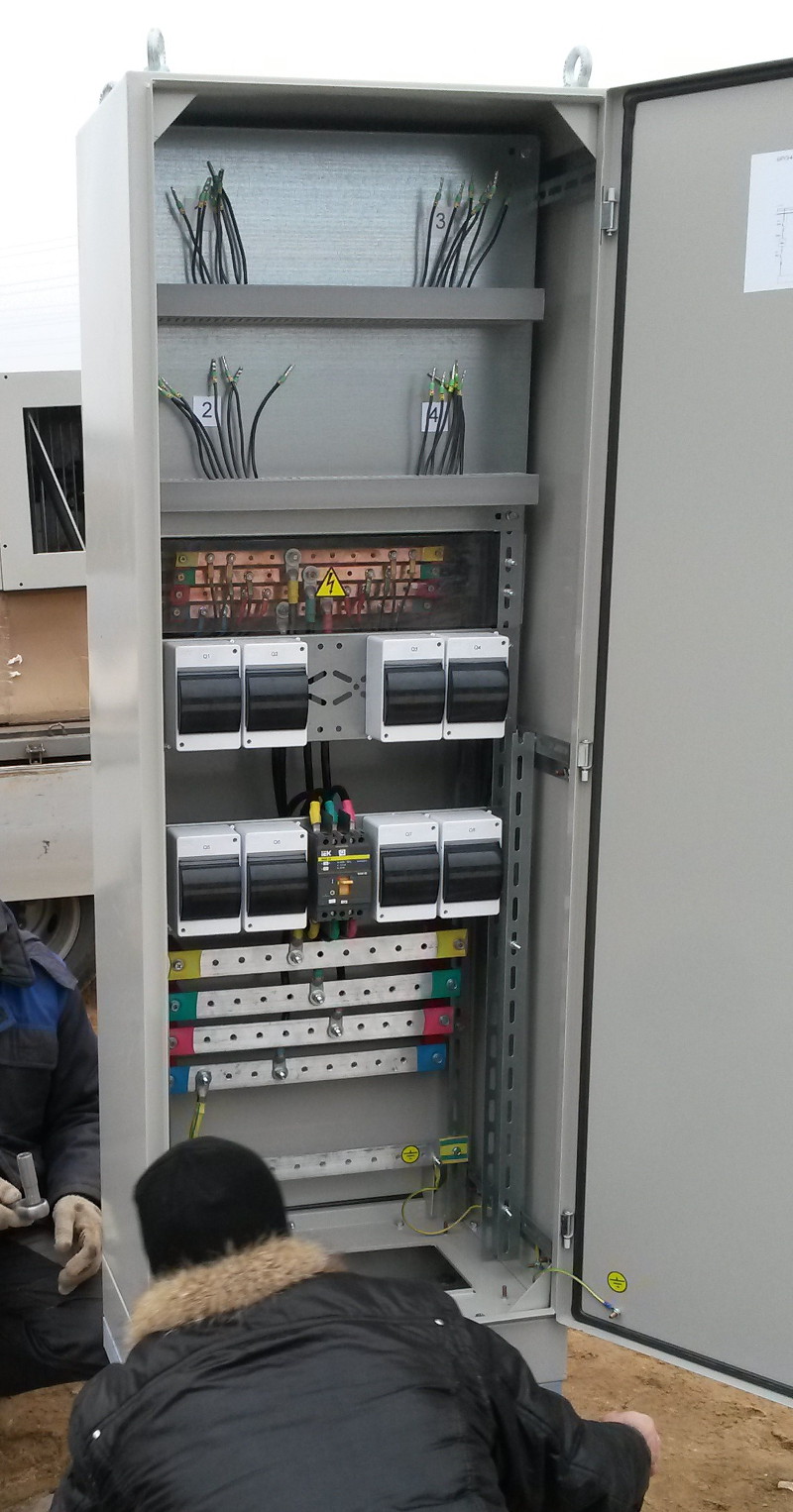

Я требую Фото шкафа внутри :) с хорошим разрешением....

Share this post


Link to post
Share on other sites

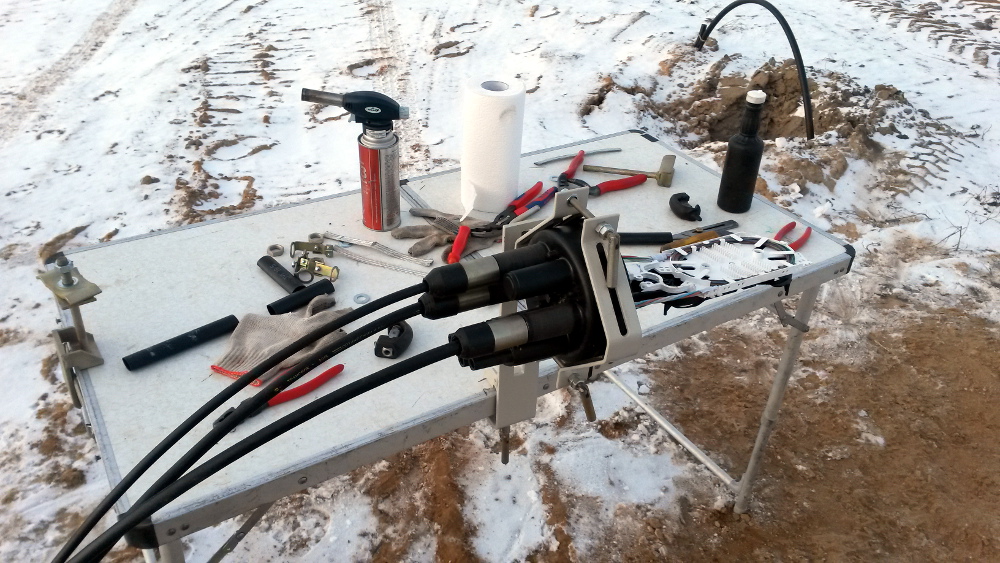

Сегодня решил погеройствовать и попробовать смонтировать муфту в одиночку. За окном -18

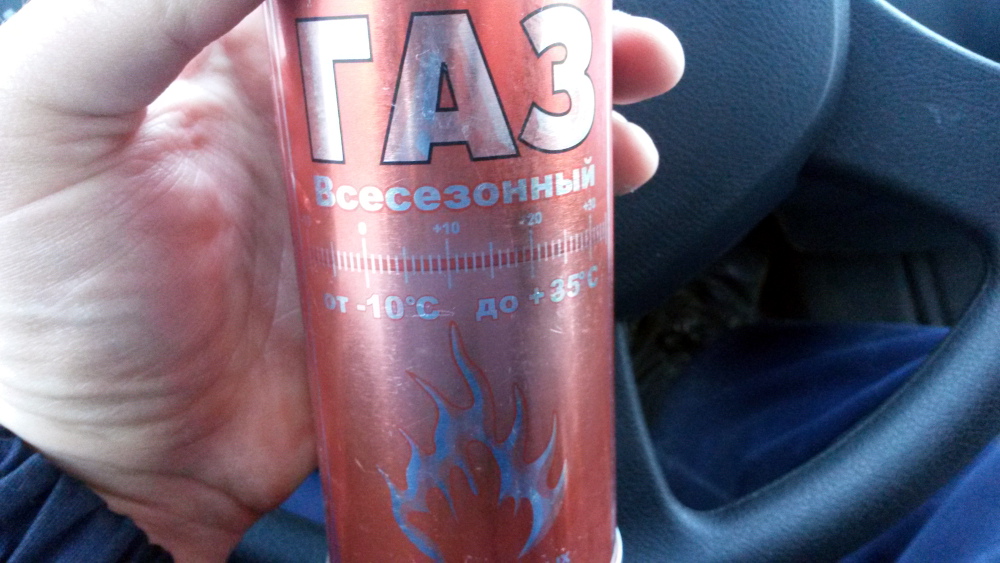

В машине на сиденье лежал балончик с газом. Все с ним понятно.



2016-01-03 12.17.19.jpg



Надо искать корейский газ. Там от -20. Странно, зачем корейцы такой газ делают?

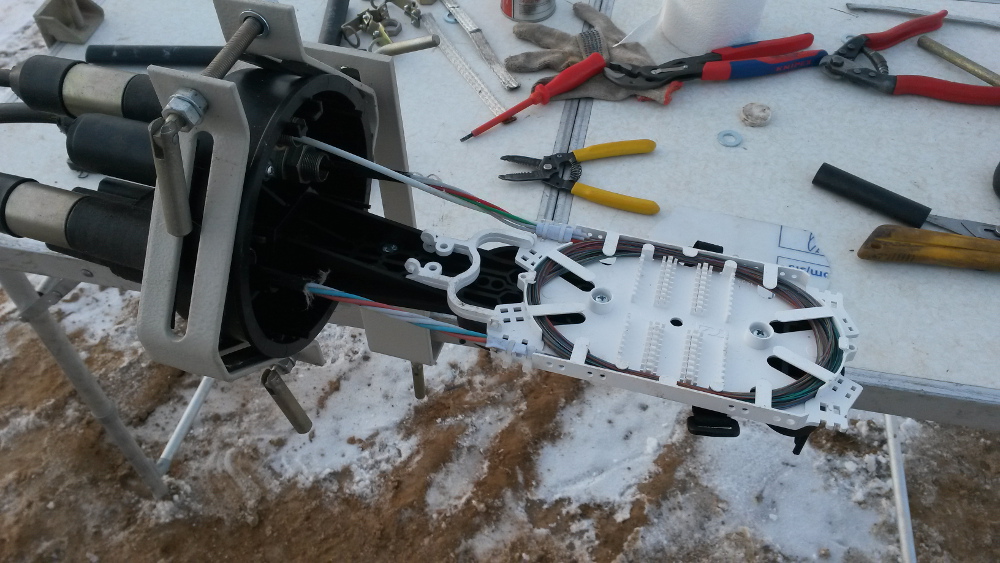

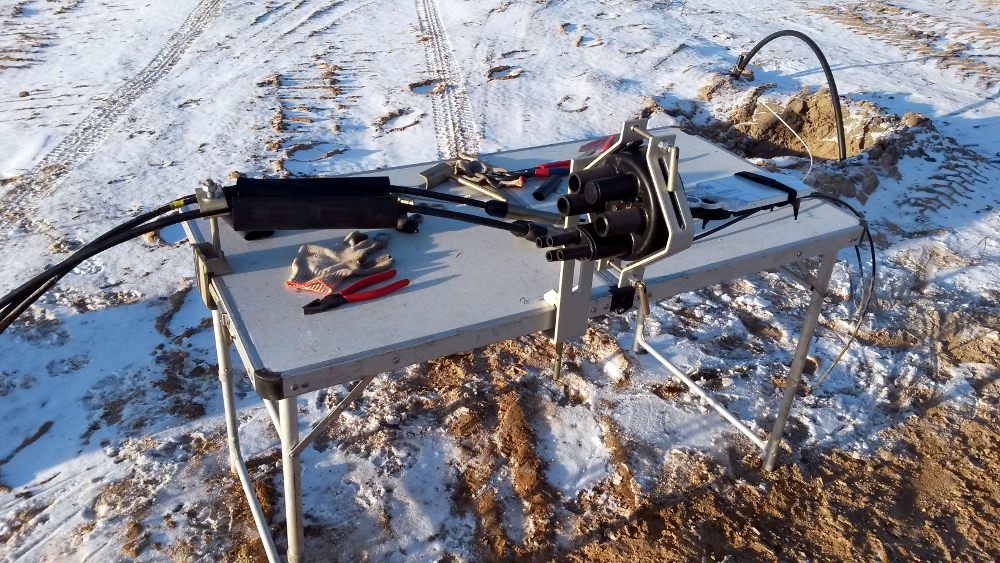

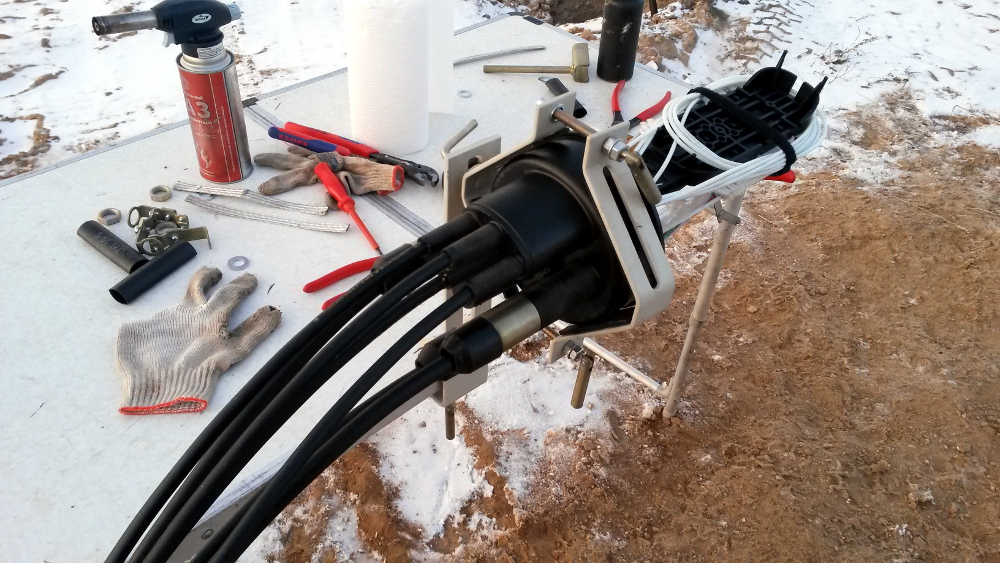

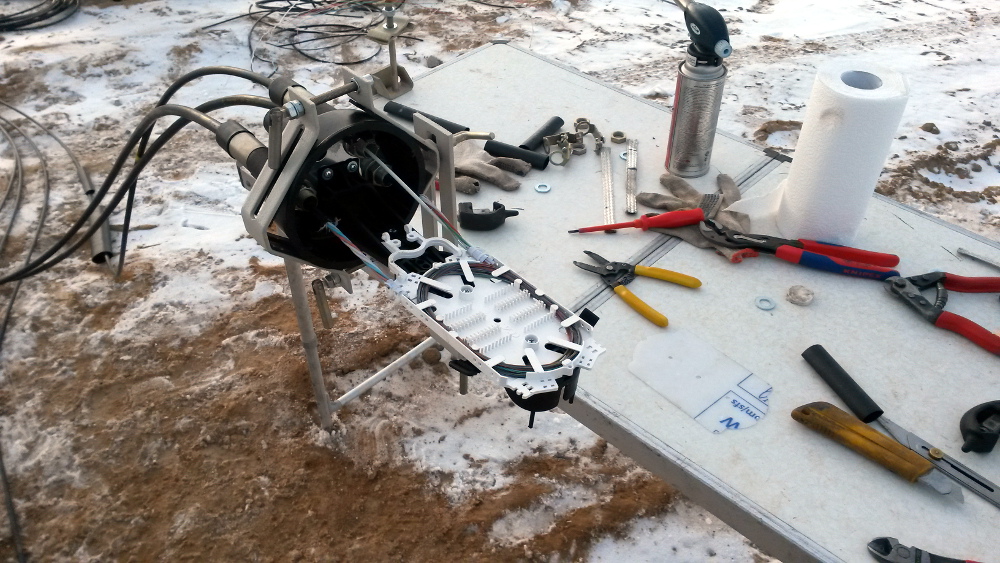

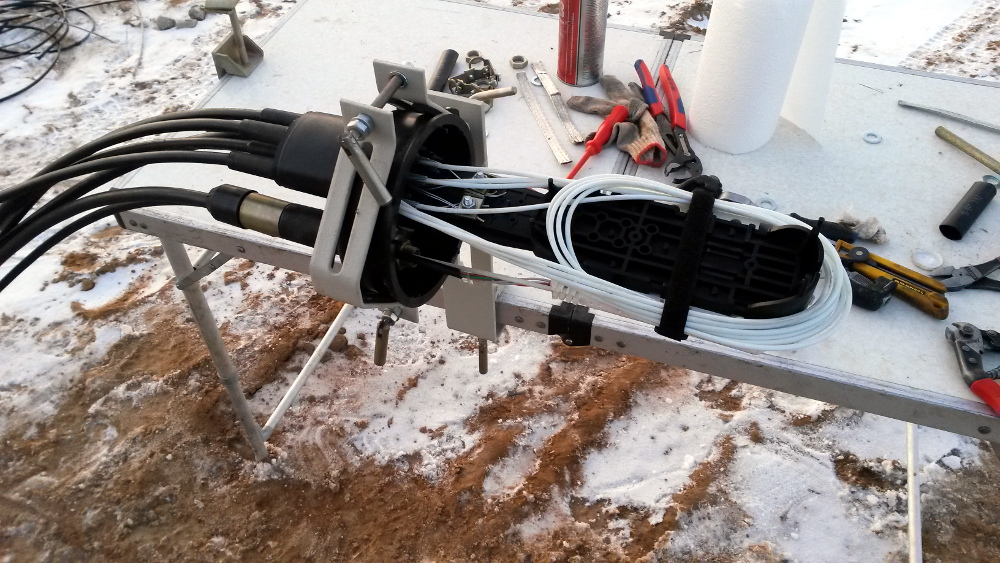

Вобщем со струбцинами реально круто работать.



2016-01-03 12.59.46.jpg 2016-01-03 12.59.54.jpg 2016-01-03 14.14.57.jpg

2016-01-03 15.14.09.jpg 2016-01-03 15.14.15.jpg 2016-01-03 15.14.20.jpg

2016-01-03 15.55.22.jpg 2016-01-03 15.55.27.jpg



Вся работа заняла у меня 3 часа и я стал подмерзать. В этот раз я даже пробовать усаживать не стал. Когда варить буду, тогда и усажу.



Интересно себя ведет кабель от разных производителей в мороз. OFS тяжелее разделывать наружнюю оболочку, но зато легче было очистить сало с модулей. У Трансвок оболочка снялась проще, но межмодульный гидрофоб еле свел. На приходящем кабеле длину модулей оставил около 2-х метров, чтобы сделать перекидку на вторую кассету и в процессе монтажа я с него еле стащил модули. Гидрофоб был мерзлый не хотел отпускать отрезанный модуль. Пришлось греть чутка и по одному снимать. Модули отходящих на участки кабелей вскрывать не стал, т.к. дико замер. Ноги мерзнут. Надо обувь апгрейдить. Взял у отца летные унты :) На днях проверю!



2016-01-03 18.56.45.jpg

Share this post


Link to post
Share on other sites

купи лучше сапоги термосы из ЭВА http://www.torvi.ru/hunter-shoes/torvi-t40/ пользуюсь такими доволен как слон

, а по поводу газа я уже кажется говорил зимой ценность имеет только сам балончик газовый , но не газта бормотуха заправленая в него я научился заправлять пропан по этому видео



Share this post


Link to post
Share on other sites

Да, были такие. Хорошие, легкие. Только очень нежные. Один раз по ним чем то двинули и они порвались.

Share this post


Link to post
Share on other sites

плейлист горение разных смесей газов

вывод, в -20 с горелкой нефига не сделать...при большом расходе газ будет быстро остывать...

этот эффект хорошо виден на кровельщиках, у которых в +30 баллон обмерзает...

кабельщики (электрики), как правило возят с собой 5-12л(иногда и 50л),баллон, который остается в машине (горелка на шланге 3-5м.), даже на улице, пока он остывает, они успевают пару муфт усадить...

Share this post


Link to post
Share on other sites

заправленый пропан в туристический балон спокойно позволяет в -15 усаживать если ниже уже усаживаем в машине тупо уже самим холодно

Share this post


Link to post
Share on other sites

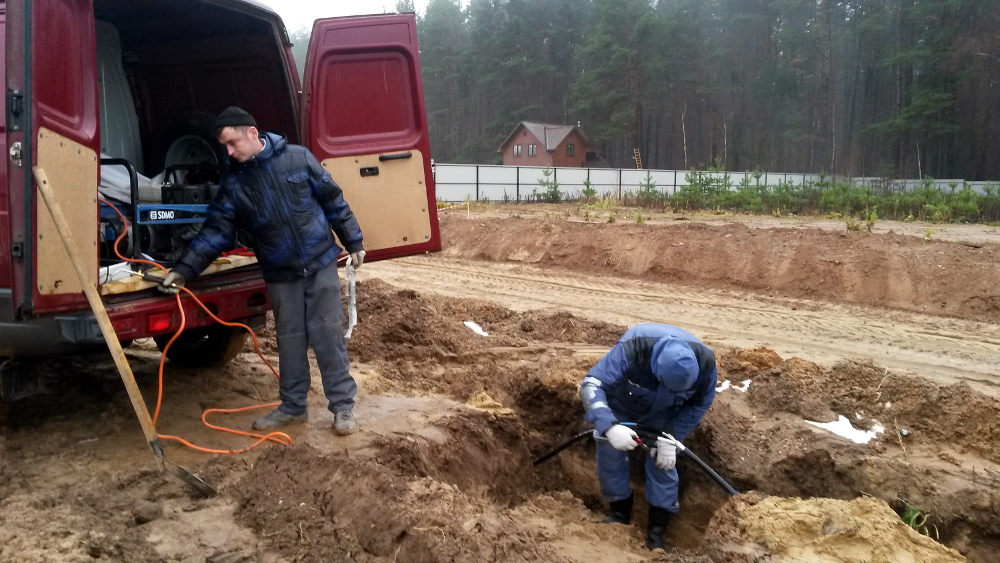

который остается в машине (горелка на шланге 3-5м.)



Так и делаем.



2015-12-05 13.56.58.jpg 2015-11-20 12.03.07.jpg



Только я очень не люблю, когда наборы инструментов начинают бегать от электриков к оптикам. Потом фиг соберешь. Вот сейчас приглядываю горелку спецом под оптику. ССД к примеру продает не плохой вариант, но что то просят за нее много.

Share this post


Link to post
Share on other sites

всетаки проще заправить сразу несколько баллонов , чем быть привязанным к баллону шлангом
