мишаня сучков Posted October 21, 2015 · Report post Хотим поставить 3 делителя то есть 1 на 2 за ним 1 на 8 и за ним 1 на 4 на сколько будет рабочая схема по оптическому бюджету удалённость абонентов до 1 км. Какие делители самые - самые присмотрели планарные производства ССД Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Chrst Posted October 21, 2015 · Report post При расстоянии в 1 км, длиной линии можно пренебречь, так как затухание на такой длине в кабеле будут крайне малы и не существенны. Более важно учесть затухания на сварных или "разъемных" соединениях и на делителях. Предположительно вы хотите использовать равноплечие делители. Таким образом, после делителя 1/2 вы будете иметь в каждом плече половину исходного оптического бюджета, т.е. он внесет затухание примерно -3.5 - 3.7dB, делитель 1/4 внесет затухание в -6.3 - 6.8dB, а делитель 1/8 уже внесет затехание в -9,7 - 10,2dB. Обычно, оптический бюджет xPON составялет около 28-31dB. Т.е. таким образом, по вашей схеме, 3.7dB + 6.8dB + 10.2dB = 20.7dB. Отсюда следует, что внесенные затухания будут меньше имеющегося оптического бюджета, и, даже, с приличным запасом на всякие не учтенные потери. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
danswin Posted October 21, 2015 · Report post Более важно учесть затухания на сварных или "разъемных" соединениях и на делителях. Предположительно вы хотите использовать равноплечие делители. Таким образом, после делителя 1/2 вы будете иметь в каждом плече половину исходного оптического бюджета, т.е. он внесет затухание примерно -3.5 - 3.7dB, делитель 1/4 внесет затухание в -6.3 - 6.8dB, а делитель 1/8 уже внесет затехание в -9,7 - 10,2dB. Обычно, оптический бюджет xPON составялет около 28-31dB. Т.е. таким образом, по вашей схеме, 3.7dB + 6.8dB + 10.2dB = 20.7dB. Отсюда следует, что внесенные затухания будут меньше имеющегося оптического бюджета, и, даже, с приличным запасом на всякие не учтенные потери. Во истину. Какие делители самые - самые присмотрели планарные производства ССД Ваше пофиг какие купишь все ровно работать будет. Планарки будет сигнал по всем волнам бить FTB только по 2 или по 3. тебе и то и другое хватит. Успехов. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
FuckingElvis Posted October 21, 2015 · Report post Хотим поставить 3 делителя то есть 1 на 2 за ним 1 на 8 и за ним 1 на 4 на сколько будет рабочая схема по оптическому бюджету удалённость абонентов до 1 км. Какие делители самые - самые присмотрели планарные производства ССД ты ж не хотел ПОН делать Миш? Передумал? А вендора какого выбрал по оборудованию? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
мишаня сучков Posted October 21, 2015 · Report post вендора пока думаем решения окончательного нет Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
uk2558 Posted October 21, 2015 · Report post Если будете заниматься xPON, вот табличка - сохраните себе, а лучше выучить ))) Если рассматривать BDCOM, то на выходе с OLT от 3 до 5 дб, чувствительность onu -26дб. Итого бюджет не более 29-31 дб с учетом всех делителей и длины трассы. plc.bmp Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
FuckingElvis Posted October 21, 2015 · Report post Ну там ещё один стык sc sc гасит 0,38-0,5 децибелла и длины кабеля, но они минимальны, можно пренебречь! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
мишаня сучков Posted October 21, 2015 (edited) · Report post BDCOM как он в работе ни чего сверх естественного не требуется каждый порт GEPON в своём Vlane, раздача инета у нас PPPoE ,может потом IP ТВ замутим. Веб морды нет это конечно жалко. Edited October 21, 2015 by мишаня сучков Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
FuckingElvis Posted October 21, 2015 · Report post Слава Богу, что нет. А то тыщ 20-30 к цене бы добавили как ох....ший Элтекс! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mefer Posted October 21, 2015 · Report post Будет конечно работать. У нас есть одна ветка с делителями 1/99 за ним 1 на 2, далее по ветке идёт ещё один 1/99, потом 2/98, потом 3/97, потом 5/95, 5/95, 10/90 и ещё мощности дофига осталось. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vilemaster1980 Posted October 21, 2015 · Report post Будет конечно работать. У нас есть одна ветка с делителями 1/99 за ним 1 на 2, далее по ветке идёт ещё один 1/99, потом 2/98, потом 3/97, потом 5/95, 5/95, 10/90 и ещё мощности дофига осталось. а зачем надо такой дроч устраивать себе и всем.извини мужик-но для bdcom это перебор. или у вас должны все юзари сидеть на ветке в 30км через 1 км. это реально дороже по сварным сплитам Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vilemaster1980 Posted October 21, 2015 (edited) · Report post Хотим поставить 3 делителя то есть 1 на 2 за ним 1 на 8 и за ним 1 на 4 на сколько будет рабочая схема по оптическому бюджету удалённость абонентов до 1 км. Какие делители самые - самые присмотрели планарные производства ССД смысл простой в расчете делителей-при умножении все должно сводиться к 64 у bdcom. то есть если вы построили схему 1х2(1х8+8(1х4)),то другое плечо можно построить например так 1х4+4(1х8),а можно делать любые гибриды на сплавных сплиттах. но не советую-сводите всех абонов в 1 кучу-там и делите!!! у тебя схема на 32 абона и еще 1 плечо свободно.все будет работать! у меня работает схема на бдком и b+ sfp от gpon мгтс)): глаз 22км-1х2 1плечо(1х32 юзари в районе 10-500м)-1,5км-2плечо(1х32 юзари в районе 100-2000м) Edited October 21, 2015 by vilemaster1980 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vilemaster1980 Posted October 21, 2015 (edited) · Report post При расстоянии в 1 км, длиной линии можно пренебречь, так как затухание на такой длине в кабеле будут крайне малы и не существенны. чел дело говорит-только несущественным можно считать после сплитта и 5км))и 10км. все зависит от расстояния глаза до 1 сплитта Edited October 21, 2015 by vilemaster1980 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
FuckingElvis Posted October 21, 2015 · Report post Хотим поставить 3 делителя то есть 1 на 2 за ним 1 на 8 и за ним 1 на 4 на сколько будет рабочая схема по оптическому бюджету удалённость абонентов до 1 км. Какие делители самые - самые присмотрели планарные производства ССД смысл простой в расчете делителей-при умножении все должно сводиться к 64 у bdcom. то есть если вы построили схему 1х2(1х8+8(1х4)),то другое плечо можно построить например так 1х4+4(1х8),а можно делать любые гибриды на сплавных сплиттах. но не советую-сводите всех абонов в 1 кучу-там и делите!!! у тебя схема на 32 абона и еще 1 плечо свободно.все будет работать! у меня работает схема на бдком и b+ sfp от gpon мгтс)): глаз 22км-1х2 1плечо(1х32 юзари в районе 10-500м)-1,5км-2плечо(1х32 юзари в районе 100-2000м) И что на БДКом поднимается 64 онушки? Вроде везде говорят о 32 максимум. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vilemaster1980 Posted October 21, 2015 · Report post Хотим поставить 3 делителя то есть 1 на 2 за ним 1 на 8 и за ним 1 на 4 на сколько будет рабочая схема по оптическому бюджету удалённость абонентов до 1 км. Какие делители самые - самые присмотрели планарные производства ССД смысл простой в расчете делителей-при умножении все должно сводиться к 64 у bdcom. то есть если вы построили схему 1х2(1х8+8(1х4)),то другое плечо можно построить например так 1х4+4(1х8),а можно делать любые гибриды на сплавных сплиттах. но не советую-сводите всех абонов в 1 кучу-там и делите!!! у тебя схема на 32 абона и еще 1 плечо свободно.все будет работать! у меня работает схема на бдком и b+ sfp от gpon мгтс)): глаз 22км-1х2 1плечо(1х32 юзари в районе 10-500м)-1,5км-2плечо(1х32 юзари в районе 100-2000м) И что на БДКом поднимается 64 онушки? Вроде везде говорят о 32 максимум. 64-нп Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
uk2558 Posted October 22, 2015 · Report post Пользуем BDCOM уже год, 5 OLT, полёт нормальный, схема 2 vlan на ONU, один по IPoE, второй под VoIP/IPTV. Есть ePON порт, который обслуживает 45 onu. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted October 22, 2015 · Report post Прикрутите голосовалку с производителями и моделями PON ))) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
FuckingElvis Posted October 22, 2015 · Report post Пользуем BDCOM уже год, 5 OLT, полёт нормальный, схема 2 vlan на ONU, один по IPoE, второй под VoIP/IPTV. Есть ePON порт, который обслуживает 45 onu. Но 64 то нет. Вот мне максимум интересен. Легко настроили? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
uk2558 Posted October 22, 2015 · Report post Пользуем BDCOM уже год, 5 OLT, полёт нормальный, схема 2 vlan на ONU, один по IPoE, второй под VoIP/IPTV. Есть ePON порт, который обслуживает 45 onu. Но 64 то нет. Вот мне максимум интересен. Легко настроили? Настраивается несложно, cisco like cli. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NiTr0 Posted October 22, 2015 · Report post Но 64 то нет. Вот мне максимум интересен. А чего бы не работать? Пока что только элтекс отличился тем, что заявленное кол-во онушек к ветке не соответствовало реальному, и то вроде уже поправили... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted October 23, 2015 · Report post А чего бы не работать? Пока что только элтекс отличился тем, что заявленное кол-во онушек к ветке не соответствовало реальному, и то вроде уже поправили... Это кто такую проблему на практике встречал? Даже на старых прошивках легко заводится более 64 клиентских устройств. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

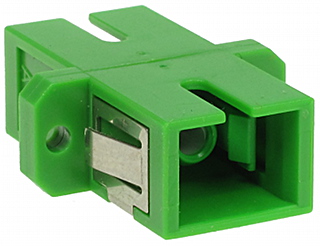

awax Posted November 12, 2015 · Report post Господа подскажите какое затухание на проходном адаптере sc-apc, есть возможность исключить его перед onu. Сейчас сигнал -26, есть смысл ? Gpon от ростелекома... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted November 12, 2015 · Report post Господа подскажите какое затухание на проходном адаптере sc-apc, есть возможность исключить его перед onu. Сейчас сигнал -26, есть смысл ? Gpon от ростелекома... В среднем 0.5-1.0. Смысла нет если у Вас huawei, если чето типа или еще хуже sercomm то есть. Они выше -30 неработают. Стандарт -28. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
awax Posted November 13, 2015 · Report post Diman_xxxx спасибо, у меня huawei Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Enigma33 Posted November 13, 2015 · Report post Господа подскажите какое затухание на проходном адаптере sc-apc, есть возможность исключить его перед onu. Сейчас сигнал -26, есть смысл ? Gpon от ростелекома... В среднем 0.5-1.0. Смысла нет если у Вас huawei, если чето типа или еще хуже sercomm то есть. Они выше -30 неработают. Стандарт -28. Там может быть затухание и до 5 и выше, мы именно из-за этого отказались от розеток и делаем всё на сварках, слишком непредсказуем результат. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
