RF Elements Carrier Class Sector Antenna 2-14, 14dBi, 2.4GHz Отзывы...

Здравствуйте коллеги! Кто у себя на сети использует данные антенны, поделитесь опытом использования. Соблюдены ли заявленные характеристики? Диаграмма направленности как ? Пробовали ли нестандартные частоты - 2372 или 2484, какой коэффициент усиления на них ?

Edited by npokypop

Share this post


Link to post
Share on other sites
Guest AirLine

Один провайдер посоветовал, они лучше работают чем антены ubnt не фонит задняя сторона антены



Share this post


Link to post
Share on other sites

Мы используем такие. затухание заднего лепестка примерно 30db, что соответствует заявленному.

Share this post


Link to post
Share on other sites

Поднимем тему!

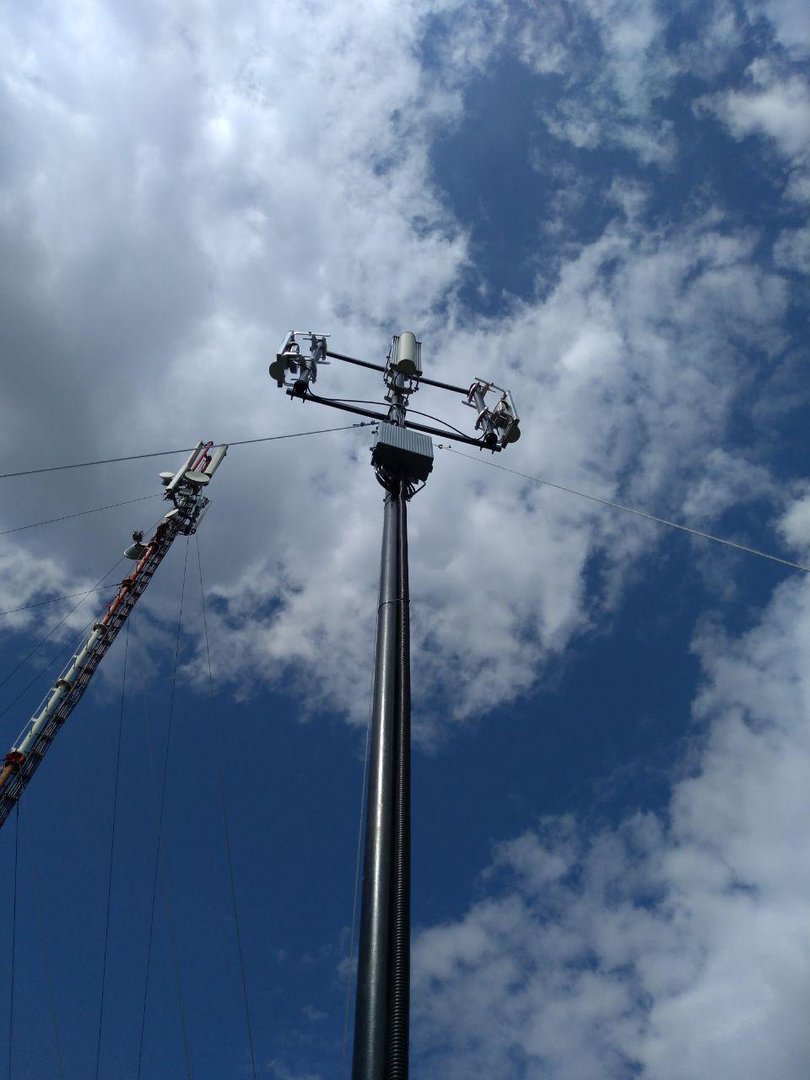

Может у кого есть опыт установки дополнительного экрана для большей изоляции от помех приходящих через задний лепесток. Понимаю что переотраженка и все такое, но хотелось обсудить. Вариантов разнести антенны нету. Здание только 6 метров, антенны нужно поднимать минимум до 12 метров над землей.




Share this post


Link to post
Share on other sites
2 часа назад, npokypop сказал:

Может у кого есть опыт установки дополнительного экрана для большей изоляции от помех приходящих через задний лепесток. Понимаю что переотраженка и все такое, но хотелось обсудить. Вариантов разнести антенны нету. Здание только 6 метров, антенны нужно поднимать минимум до 12 метров над землей.



Можно бетонный бардюрный камень закрепить, или заднюю часть антенны бетоном залить. Даст достаточное затухание в 10дб.

Share this post


Link to post
Share on other sites
12 часов назад, Saab95 сказал:



Можно бетонный бардюрный камень закрепить, или заднюю часть антенны бетоном залить. Даст достаточное затухание в 10дб.

Ваш юмор не оценили!

Share this post


Link to post
Share on other sites

В всяких там Интернетах встречаются такие вещи как Anti-Noise Shield https://www.eurodk.ru/ru/products/mt-sxt/sxt-lte-anti-noise-shield

Может кто-то пробовал делать подобное для секторных антенн, на сколько удавалось понизить шумы через задний лепесток ?

Есть еще такие фото: H1999ea7614ac426583b586854cbb9022J.jpg?w

Share this post


Link to post
Share on other sites

Толку нет от таких железок, т.к. они тонкие. Если туда швеллер толщиной в 10+ миллиметров воткнуть, то да, будет затухание.

Share this post


Link to post
Share on other sites
10 часов назад, Saab95 сказал:

Толку нет от таких железок, т.к. они тонкие. Если туда швеллер толщиной в 10+ миллиметров воткнуть, то да, будет затухание.

Ох, еще один перл! Достаточно микронного напыления, чтобы было экранирование или отражение.

Это же не гамма-излучение, в конце концов.



Share this post


Link to post
Share on other sites
9 часов назад, [anp/hsw] сказал:

Ох, еще один перл! Достаточно микронного напыления, чтобы было экранирование или отражение.

Это все работает когда сделано по расчету.

Да, может тонкая пленочка защищать, но эта пленочка работает в составе других элементов.

Взять тот же стеклопакет с напылением - он вносит хорошее затухание, но только забывают что там еще и толщина стекол суммарное 15 и более миллиметров.



Много лет назад нам на одном НПО делали радиозащитные экраны, толщина у них была 5 сантиметров, внутри бутерброд из тонких пластин разной толщины, склеенных на разном расстоянии друг от друга. Изогнутая пластина размером 500мм высотой и 400мм шириной обходилась на то время в 20 тыс.р. и вносила затухание на частоте 5ггц в районе 18дб.

Share this post


Link to post
Share on other sites
3 часа назад, Saab95 сказал:

Много лет назад нам на одном НПО делали радиозащитные экраны, толщина у них была 5 сантиметров, внутри бутерброд из тонких пластин разной толщины, склеенных на разном расстоянии друг от друга. Изогнутая пластина размером 500мм высотой и 400мм шириной обходилась на то время в 20 тыс.р. и вносила затухание на частоте 5ггц в районе 18дб.

Какая-то дичь!

Мы хотим получить хотя бы 5дб затухание.

Share this post


Link to post
Share on other sites
21 час назад, npokypop сказал:

Мы хотим получить хотя бы 5дб затухание.

Ничего там простыми средствами не получите, и 5 дб затухания ничего не дадут.



Я не зря писал про бетонные блоки и швеллера, другие способы, вроде там лист алюминия даже 5мм, ничего не даст, он лишь изменит диаграмму антенны, да отражений добавит.

Share this post


Link to post
Share on other sites

Хотелось бы еще мнения услышать.

Share this post


Link to post
Share on other sites

Самое простое антенны не должны стоять жопа к жопе. Если смотреть первое фото то всю конструкцию нужно повернуть примерно на 70-90 градусов вокруг оси, а затем антенны вернуть на свой азимут и разнести по высоте. децибела 3-5 можно получить. Так же нужно смотреть диаграмму антенны в задней части и поставить их друг от друга в направлении минимума излучения.

Edited by Корпич

Share this post


Link to post
Share on other sites

А как тогда у сотовиков сектора "в куче" работают?

Share this post


Link to post
Share on other sites
В 26.04.2020 в 14:36, adsl сказал:

А как тогда у сотовиков сектора "в куче" работают?

У них же синхронизация. Они все или передают, или слушают. Ясно дело что когда все передают они друг другу не мешают, клиент же поймает сигнал лишь со своего сектора, т.к. он поймает сигнал лишь с антенны, направленной в его сторону. А на цикле приема все антенны только слушают и ничего не мешает им принимать слабые сигналы от абонентов.



На вайфае же синхронизации нет, поэтому когда одна антенна слушает вторая может передавать, отсюда и все проблемы.
