Как обжать RJ45 для наращивания UTP между патч-панелью и розеткой

Всем привет,



Есть 10 UTP кабелей между патч панелью RJ45(расположена в стойке А) и розетками RJ45. Все расшито по 568B и работает. Задача - нарастить несколько метров и приземлить данные 10 UTP на другую патч панель в другой стойке (В). Проблема - патч панели в другой стойке все заняты и расшить 10 витых пар там негде, поставить новую патч панель места нет. Принято решение - использовать проходные адаптеры RJ45 и далее нарастить данные UTP кабели 3-х или 5-ти метровыми патчкордами и приземлить их прямо в порты ethernet коммутатора, расположенного в стойке В. Вопрос - как обжимать коннектор RJ45 для витой пары "выдраной" из патч панели в стройке А, чтобы через проходной адаптер RJ45 + патч корд все залинковалось на коммутаторе в стойке В? На сколько я понимаю расшитая UTP после выдирания из патч панели обжимается так же по стандарту T568B..



Схема, как должно стать



[порт сетевой карты ethernet][RJ45]----UTP----[RJ45][розетка RJ45]----UTP---?[RJ45]?[проходной адаптер RJ45][RJ45]----UTP----[RJ45][порт коммутатора Ethernet]

Share this post


Link to post
Share on other sites

Скотчлоки, это получше будет, чем проходные адаптеры.

Share this post


Link to post
Share on other sites

Судя по всему проходной адаптер действительно не подходит - поскольку на одном конце UTP расшита обычная розетка RJ45 на другом конце(тот который будет "выдран" из патч панели) логично поставить такую же розетку RJ45. Т.е. удлиннить не с помощью проходного адаптера, а с помощью розетки. В этом случае мы не нарушаем "систему" цветов которая на патч панелях и розетках идентична. При схеме же соединения выше "система" явно нарушается.

Share this post


Link to post
Share on other sites

Скотчлоками наращивайте и все, можно даже православную скрутку с изолентой)

Share this post


Link to post
Share on other sites

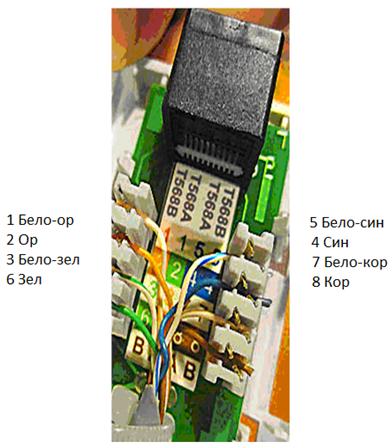

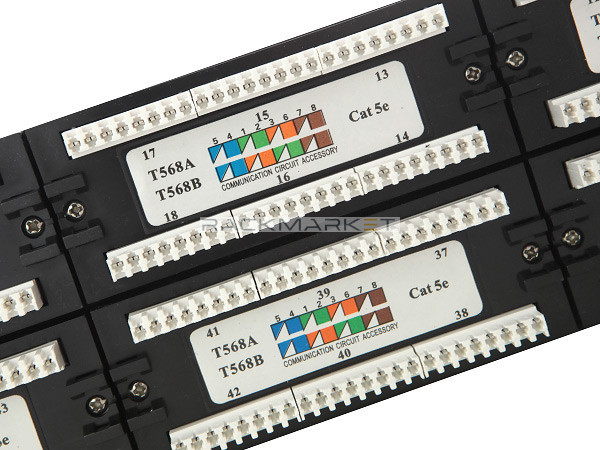

У меня проблема в понимании как в этом случае соединять провода по цветам, ведь это получается не удлиннение обычного патч корда, и даже не удлиннение соединения между розеткой и патч панелью - это по сути создание переходника: на одном конце UTP расшита розетка RJ45 на другом конце UTP опрессован коннектор RJ45. Как правильно расположить пары UTP кабеля в этом коннекторе по цветам, ведь со стороны розетки они расположены по схеме которая не совпадает с той, которой пользуются для опрессовки коннектора RJ45?

Share this post


Link to post
Share on other sites

Да я ошибался по поводу несоответствия цветовых схем патч панелей/розеток и опрессовки коннекторов. Они одинаковые.




Share this post


Link to post
Share on other sites

проходные под RG45 в ответственных местах не очень, есть проходные под забивку - ca-idc-5e-sh-f-wh.jpg

Share this post


Link to post
Share on other sites
есть проходные под забивку

Скотчлоки все равно лучше.

У них только один минус, они менее аккуратны.

Share this post


Link to post
Share on other sites
есть проходные под забивку

Скотчлоки все равно лучше.

У них только один минус, они менее аккуратны.

чем лучше, кроме цены? последний раз слышал в качестве довода что то о "герметичности" соединения

Share this post


Link to post
Share on other sites

Еще и моей личной статистикой.

Проблем со скотчлоками никогда не было.

А вот соединение под забивку (правда я не такой проходной адаптер использовал, а просто двухпортовую розетку, в которой каждый кабель расшивал на обе гребенки) несколько раз приходилось переделывать.

Share this post


Link to post
Share on other sites

Забивка действительно склонна к поломкам, особенно при некачественных компонентах: ножи могут не прорезать изоляцию кабеля, а могут прорезать так, что переломят жилу, и контакта не будет (актуально на алюминиевой витухе).

Встречал даже у legrand розетки с полностью тупыми ножами (видимо брак, другая партия была нормальная), в результате чего все, что в них забивалось, не работало, пока изоляцию не снять.

Вообще скрутка (качественная) здесь самый надежный вид соединения. Скотчлоки же хороши, но также используют ножи, что на дерьмовом кабеле может привести к неожиданым поломкам.

Share this post


Link to post
Share on other sites
' timestamp='1443167291' post='1179364']

Вообще скрутка (качественная) здесь самый надежный вид соединения.

А еще лучше спайка. Все остальное одно и тоже. Разговор за плохую забивку - встречал крайне редко и на Nцатом использовании. В конце концов прозвонили и быстро перезабили. Скотч-лок.... это же то же самое только одноразовое, а гель высыхает, а жилки не окисляются. Можно смеяться, но вот на днях обнаружил свою старую скрутку в одном доме (работал подключенцем физиков на МКС/МТС). Скрутка была открытая, в подъезде под потолком до сих пор висит тот пучок и все работает ужо с 2003 года.

Share this post


Link to post
Share on other sites

Лучше всего скрутка (качественная) или забивка (в ножи). Забивка практичнее.

Пайка, даже качественная, хуже.

Share this post


Link to post
Share on other sites

А в стойке "А" есть свободное место?

Если необходимо именно "выдрать" витуху и соединить с другой, то можно кросс-панель поставить стоечную или настенную.

Share this post
