Gerach Posted September 17, 2015 Добрые люди подскажите пожалуйста как перевести режим порта из fiber в copper при попытки это сделать выдает ошибку, по умалчанию все гигабитные порты на Huawei s2328p идут в режиме fiber В мануале не чего путного не нашел. Там мануал идет для всей линейки Huawei s2300 там даже команда такая как combo-port не описывается((( <M_COLL>system-view Enter system view, return user view with Ctrl+Z. [M_COLL]interface GigabitEthernet 0/0/2 [M_COLL-GigabitEthernet0/0/2]combo-port copper Error: This port or this mode does not support this command. [M_COLL-GigabitEthernet0/0/2]display interface GigabitEthernet 0/0/2 GigabitEthernet0/0/2 current state : DOWN Line protocol current state : DOWN Description:HUAWEI, Quidway Series, GigabitEthernet0/0/2 Interface Switch Port, PVID : 1, TPID : 8100(Hex), The Maximum Frame Length is 2044 IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 04f9-389b-3326 Port Mode: COMMON FIBER Speed : 10, Loopback: NONE Duplex: HALF, Negotiation: ENABLE Last 300 seconds input rate 0 bits/sec, 0 packets/sec Last 300 seconds output rate 0 bits/sec, 0 packets/sec Input peak rate 0 bits/sec, Record time: - Output peak rate 0 bits/sec, Record time: - Input: 0 packets, 0 bytes Unicast : 0, Multicast : 0 Broadcast : 0, Jumbo : 0 CRC : 0, Giants : 0 Jabbers : 0, Fragments : 0 Runts : 0, DropEvents : 0 Alignments : 0, Symbols : 0 Ignoreds : 0, Frames : 0 Discard : 0, Total Error : 0 Output: 0 packets, 0 bytes Unicast : 0, Multicast : 0 Broadcast : 0, Jumbo : 0 Collisions : 0, Deferreds : 0 Late Collisions: 0, ExcessiveCollisions: 0 Buffers Purged : 0 Discard : 0, Total Error : 0 Input bandwidth utilization threshold : 100.00% Output bandwidth utilization threshold: 100.00% Input bandwidth utilization : 0.00% Output bandwidth utilization : 0.00% [M_COLL-GigabitEthernet0/0/2] Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted September 17, 2015 А где вы на 2328 combo-порты нашли? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
iostream Posted September 17, 2015 (edited) Попробуйте прописать следующее на интерфейсе: undo negotiation auto combo-port copper Edited September 17, 2015 by iostream Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted September 17, 2015 combo-port а они там есть? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
iostream Posted September 17, 2015 Думаю речь все же идет о 2326 раз автор их там увидел Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Gerach Posted September 18, 2015 А где вы на 2328 combo-порты нашли? точная модель коммутатора s2328p-ei-ac там есть такая команда! [M_COLL]display ver Huawei Versatile Routing Platform Software VRP ® software, Version 5.70 (S2300 V100R006C05) Copyright © 2003-2013 HUAWEI TECH CO., LTD Quidway S2328P-EI-AC Routing Switch uptime is 4 weeks, 0 day, 0 hour, 38 minutes ES2D1T28S000 0(Master) : uptime is 4 weeks, 0 day, 0 hour, 37 minutes 64M bytes DDR Memory 32M bytes FLASH Pcb Version : VER B Basic BOOTROM Version : 149 Compiled at Mar 15 2013, 11:02:25 Software Version : VRP ® Software, Version 5.70 (V100R006C05) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Gerach Posted September 18, 2015 Попробуйте прописать следующее на интерфейсе: undo negotiation auto combo-port copper [M_COLL]interface GigabitEthernet 0/0/2 [M_COLL-GigabitEthernet0/0/2]undo negotiation auto [M_COLL-GigabitEthernet0/0/2]combo-port copper Error: This port or this mode does not support this command. [M_COLL-GigabitEthernet0/0/2] не чего не выходит я многое перепробовал, блин... не знаю что делать Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted September 18, 2015 точная модель коммутатора s2328p-ei-ac там есть такая команда! Из этого не следует, что порт превратился в комбинированный и отрастил себе "медную" розетку. не чего не выходит я многое перепробовал, блин... не знаю что делать М-да... Похоже на троллинг. Вы вообще читать не пробовали, что коммутатор на команду отвечает? Нет на 2328 combo-портов, два раза уже написали, это третий. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted September 18, 2015 Если верить доступным описаниям то на этой модели нет комбо порта а только sfp. 4 штуки. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted September 18, 2015 Если верить доступным описаниям то на этой модели нет комбо порта а только sfp. 4 штуки. Не врут описания, стоит под сотню штук на сети. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

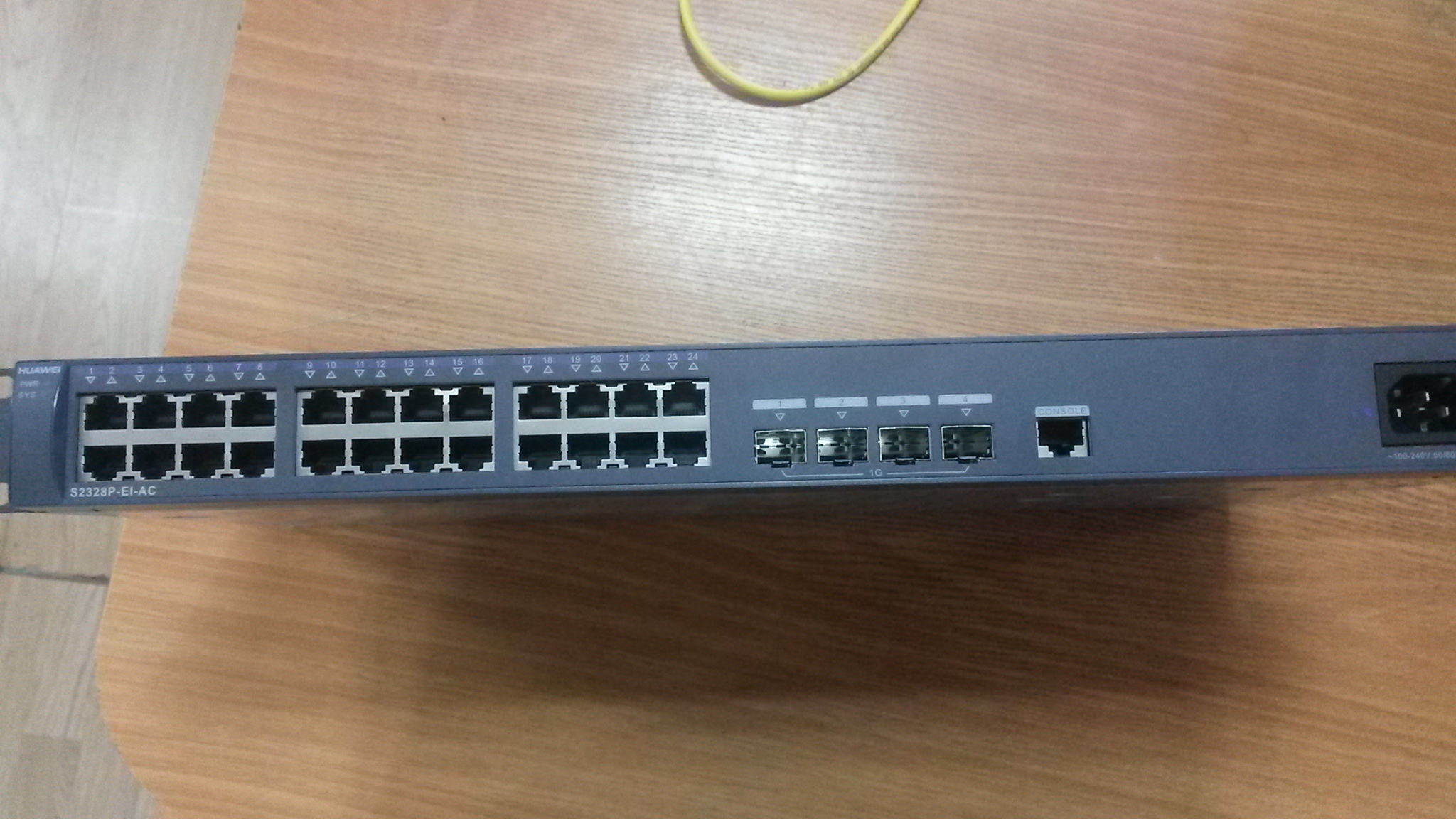

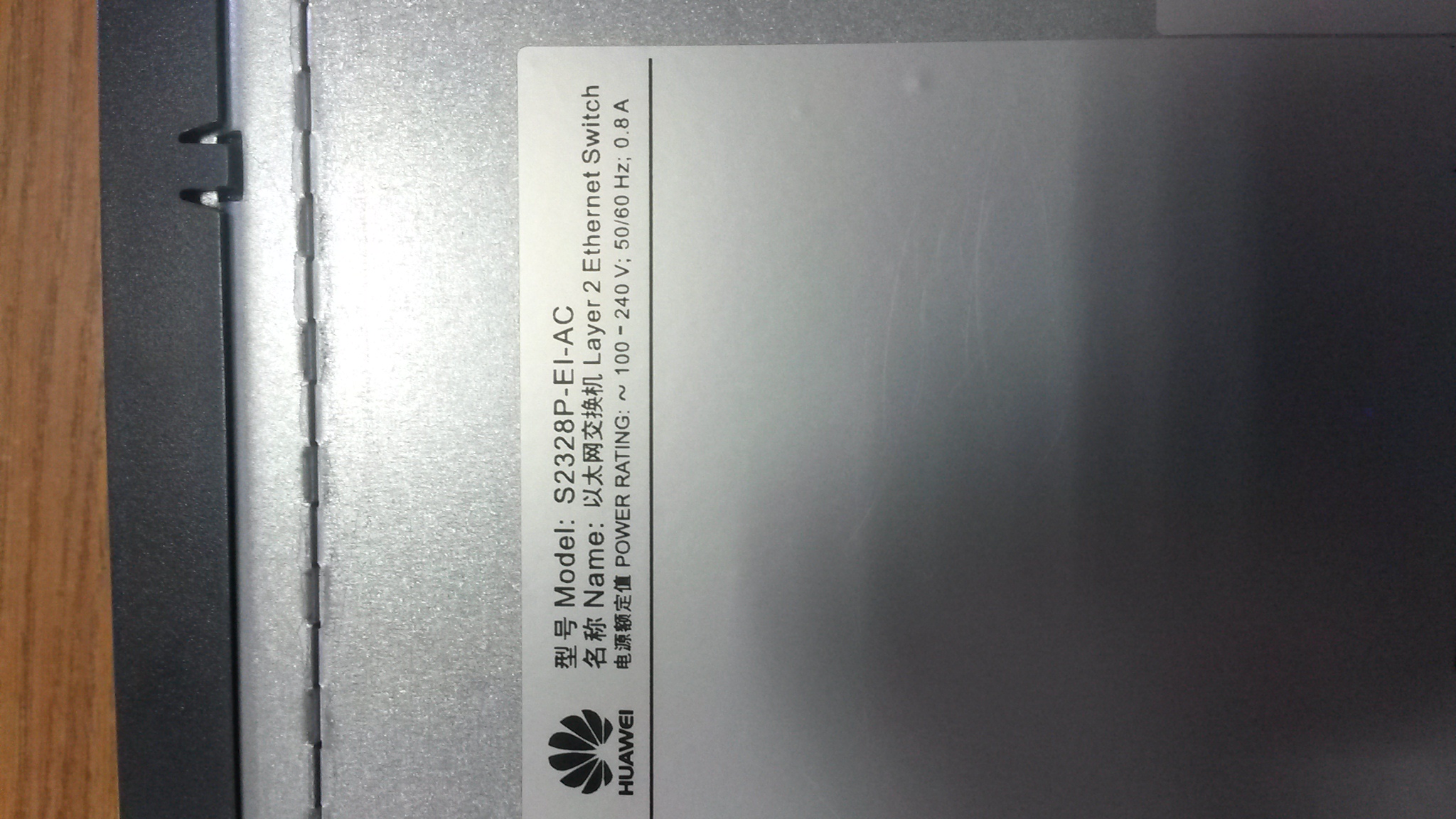

iostream Posted September 18, 2015 Автор, сфотографируйте лицевую панель (с портами) и наклейки на верхней панели коммутатора. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted September 18, 2015 Попробую ещё предположить что ТС нужно один из портов sfp таки витой парой подключить и для этого вставили типа SFP-T. ТС - это так или нет? Если так то не надо пытаться порт перевести в режим copper у вас всё равно sfp будет. Нужен скорей всего совместимый с этой железкой sfp. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Gerach Posted September 18, 2015 Уважаемые, я извиняюсь за терминологию, порты не являются комбинированными там 4-ре порта под sfp модули когда вставляем оптический sfp проблем нету линк поднимается. когда ethernet sfp модуль все линка нету в статусе порта указывается по прежнему режим fiber, sfp вставлял разной фирмы cisco, juniper, atop последние довольно хорошие всеми железками жуются не кто на них не ругается! Да я читал, что он пишет! типа это команда не поддерживается! Возможно это противоречие! во вторых такая команда на порту есть! я не когда не сталкивался с тем, что команда существует а тебе железо говорит обратное!!! тем более это Huawei конечно это не cisco но d-link получше будет могу ошибаться, в третьих в настройках порта указывается режим порта Port Mode: COMMON FIBER см. выше этот режим указывается всегда! есть в порту sfp или нету отключен порт или нет, как поменять не знаю? И таких коммутаторов несколько у всех все аналогично О великие умы NAGa прошу помогите! А то я все свои мысли исчерпал в мануале не чего не нашел там даже нет описание команды combo-port или режима port mode( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NiTr0 Posted September 18, 2015 У вас не комбо-порты - потому и режим не выставляется. Попробуйте сфп медный зашить прошивкой с оптического... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
azhur Posted September 18, 2015 (edited) О, стало гораздо понятнее! То есть втыкаете в этот свитч SFP-T (медный), соединяете её медным патч-кордом с другим девайсом - и всё, линка нет. С чем соединяете, какая скорость линка должна быть? Варианты причин: 1. Мертвый медный патч-корд или SFP-T - перепроверить на другом железе. 2. Не проходит автосогласование скорости/дуплекса - выставить вручную с обеих сторон. 3. Несовпадение поддерживаемых скоростей, например cвитч умеет только гигабит через SFP, а вы пытаетесь соединить его с чем-то соточным. 4. SFP-T не поддерживается прошивкой коммутатора, только оптические - перешивать SFP, чтобы "прикинулась" оптической. Edited September 18, 2015 by azhur Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted September 18, 2015 (edited) тем более это Huawei конечно это не cisco но d-link получше будет могу ошибаться Ошибаетесь, и очень сильно. Большинство SFP-T поддерживают только 1000Base-T, исходя из этого, как справедливо было замечено, патчкорд только 8-жильный, ответная сторона тоже 1000, попробовать undo negotiation auto, модули коммутатор жрет любые, прошивать их не надо. Edited September 21, 2015 by DRiVen Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted September 18, 2015 Добавлю. При использовании SFP-T в случае если соединяете два коммутатора то может потребоваться кроссовый патч. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Gerach Posted September 21, 2015 Господа всем большое спасибо сидел и перебирал все sfp модули и о чудо оно заработало на sfp cisco 1000base-tx. DRiVen вы были правы этот коммутатор поддерживает исключительно sfp 1000base, это была единственная у меня sfp с поддержкой только 1000base. Всем спасибо за уделенное внимание! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
