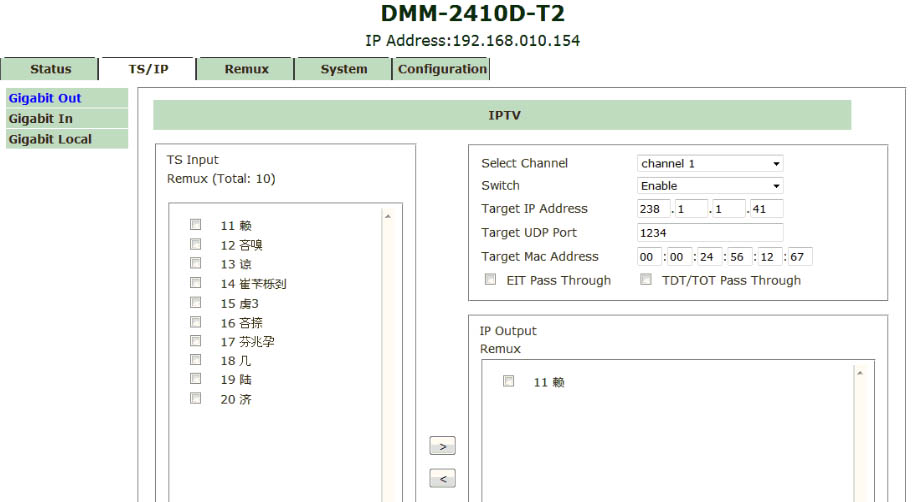

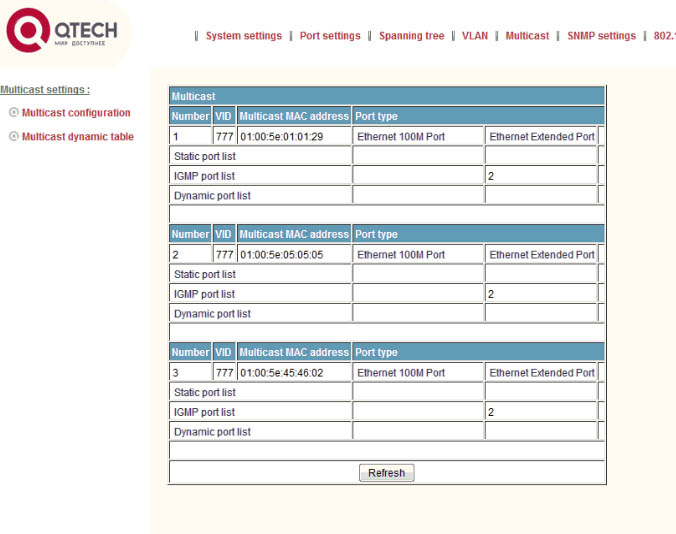

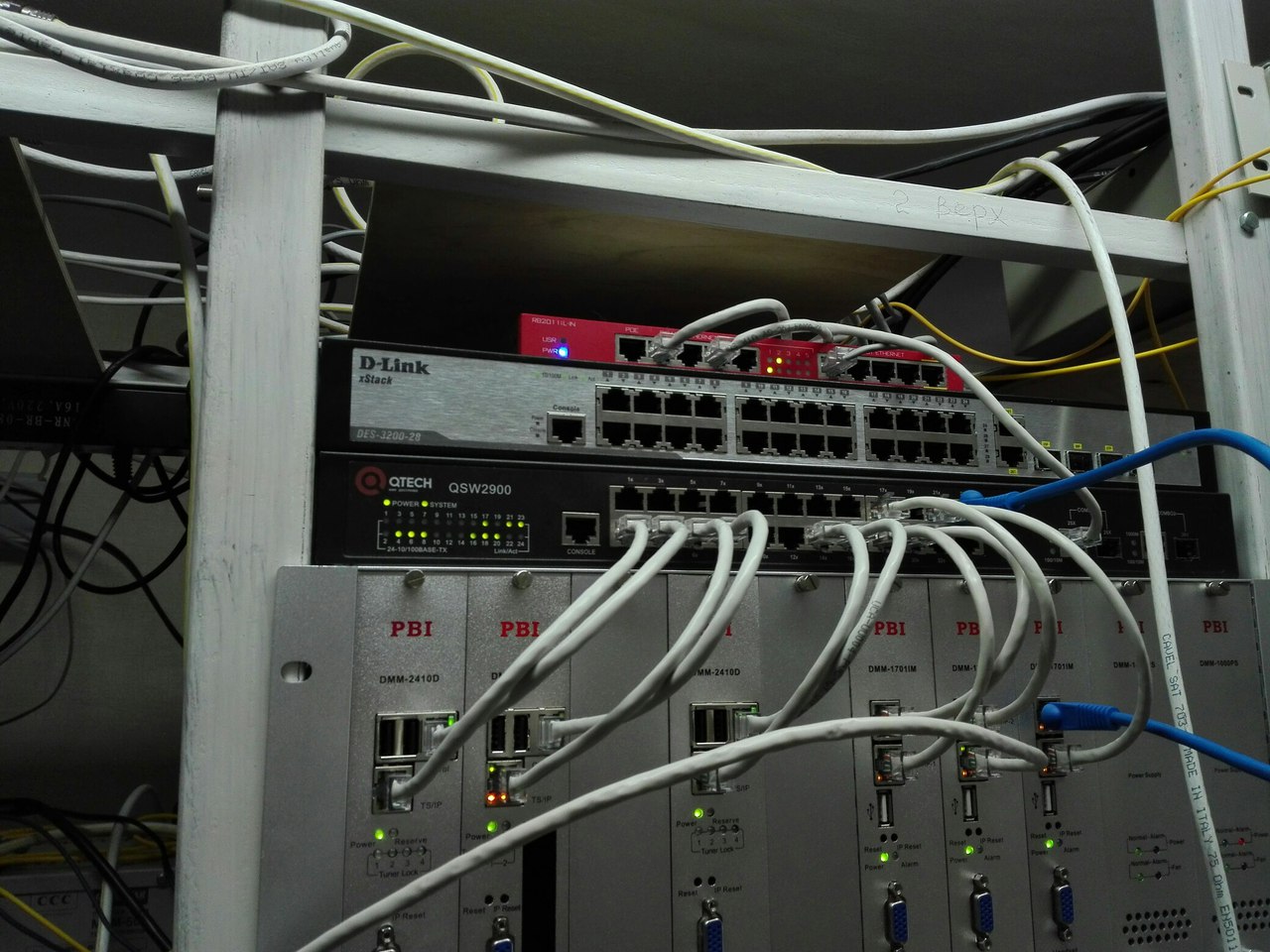

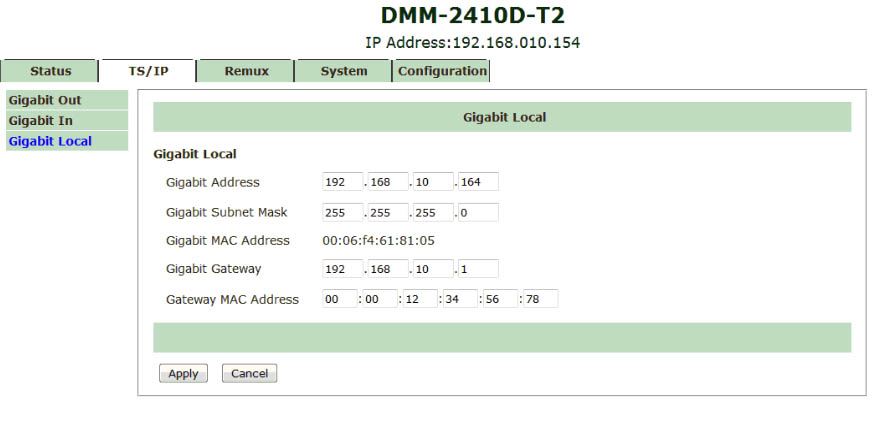

mulbert Posted September 14, 2015 (edited) Купили себе чудо железку для теста: 1) Шасси DMM-1000MF 2) DMM-2400D-T2 3) DMM-2400D-S2 4) DMM-2200P-S2 5) DMM-1701IM Для коммутации используем QTECH QSW2900. --------------------------------------- На DMM-2400D-T2 формируем multicast 238.1.1.41 подключенный к порту 14 На порту 25 подключен компьютер, которым пытаемся получить картинку с помощью VLC Player и ничего не получаем. Точнее через 30 секунд отрывается черный экран, но картинки нет. Я так понимаю, что есть какая-то проблема с multicast?! Что не так делается? --------------------------------------- show VLAN information VLAN ID : 1 VLAN status : static VLAN member : e0/1-e2/1. Static tagged ports : e1/1. Static untagged Ports : e0/1-e0/24,e2/1. Dynamic tagged ports : show VLAN information VLAN ID : 777 VLAN status : static VLAN member : e0/1-e0/23,e1/1-e2/1. Static tagged ports : e1/1. Static untagged Ports : e0/1-e0/23,e2/1. Dynamic tagged ports : Edited September 16, 2015 by mulbert Share this post Link to post Share on other sites More sharing options...
alexaaa Posted September 15, 2015 Купили себе чудо железку для теста: 1) Шасси DMM-1000MF 2) DMM-2400D-T2 3) DMM-2400D-S2 4) DMM-2200P-S2 Для коммутации используем QTECH QSW2900. --------------------------------------- На DMM-2400D-T2 формируем multicast 238.1.1.41 подключенный к порту 2 На порту 10 подключен компьютер, которым пытаемся получить картинку с помощью VLC Player и ничего не получаем. Точнее через 30 секунд отрывается черный экран, но картинки нет. Я так понимаю, что есть какая-то проблема с multicast?! Что не так делается? --------------------------------------- show VLAN information VLAN ID : 1 VLAN status : static VLAN member : e0/1-e2/1. Static tagged ports : e1/1. Static untagged Ports : e0/1-e0/24,e2/1. Dynamic tagged ports : show VLAN information VLAN ID : 777 VLAN status : static VLAN member : e0/1-e0/23,e1/1-e2/1. Static tagged ports : e1/1. Static untagged Ports : e0/1-e0/23,e2/1. Dynamic tagged ports : вы вначале проверьте сигнал VLC с порта PBI, а потом уже дальше пляшите Share this post Link to post Share on other sites More sharing options...

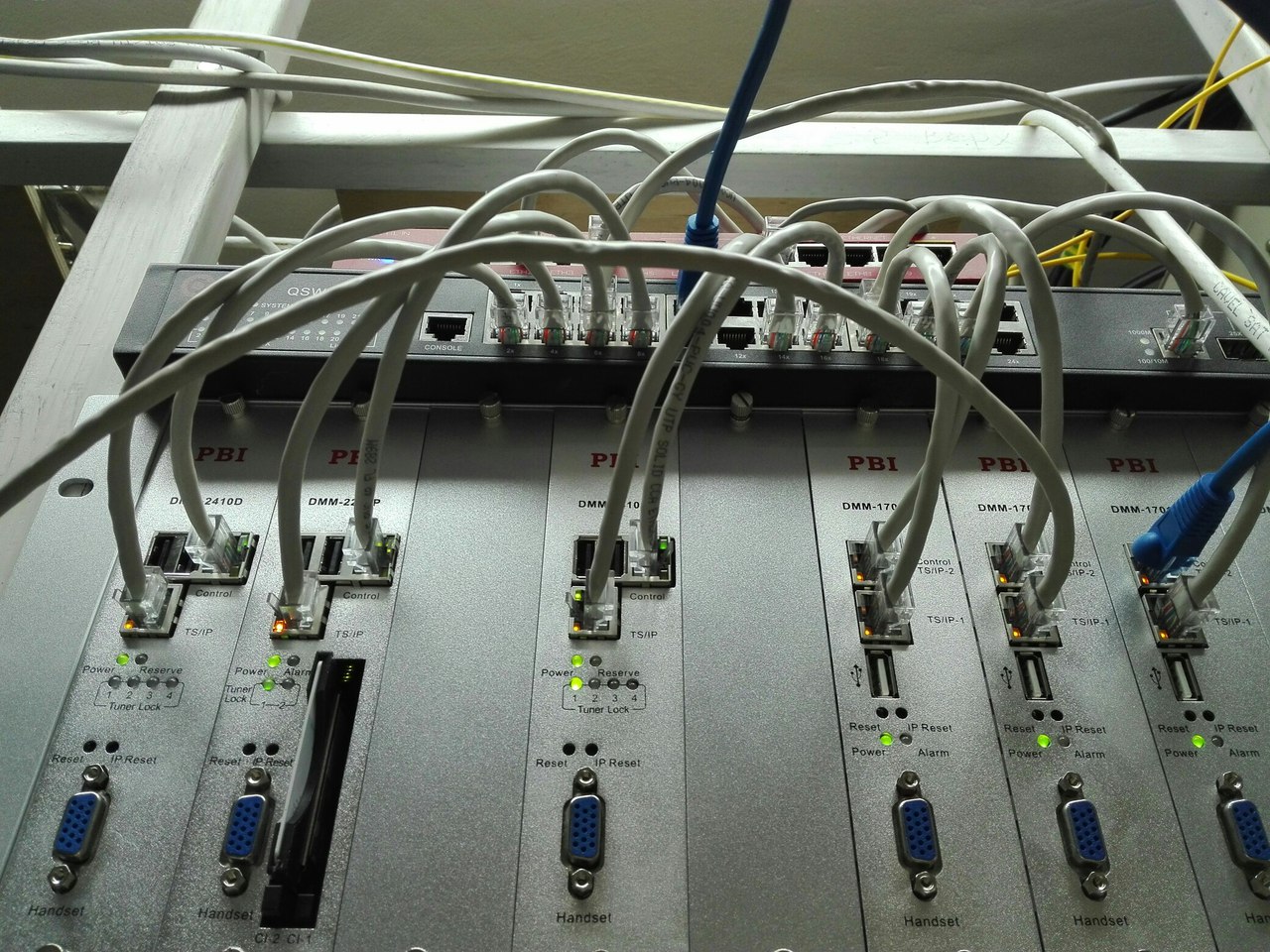

abub Posted September 15, 2015 (edited) Перечислены одни модули, в раме стоят совсем другие (причем без сигнала), 2400х в упор не вижу Edited September 16, 2015 by abub Share this post Link to post Share on other sites More sharing options...
mulbert Posted September 16, 2015 Перечислены одни модули, в раме стоят совсем другие (причем без сигнала) Хм ... не знаю где Вы увидели другие модули. Единственно что забыл указать изначально DMM-1701IM, но о его тесте вопросов нет, он работает ) вы вначале проверьте сигнал VLC с порта PBI, а потом уже дальше пляшите Да. Все верно. Подключившись на прямую к порту DMM-2400D-T2, я смог увидеть поток multicast с помощью VLC Player. Но на коммутаторе multicast теряется. Share this post Link to post Share on other sites More sharing options...
Ivan_83 Posted September 16, 2015 Тачка где влц на линухе? - отключайте рп фильтр через сисцтл. tcpdump на интерфейсе что то показывает? может на коммутаторе, если он умный, настроена фильтрация мультикаста. Share this post Link to post Share on other sites More sharing options...

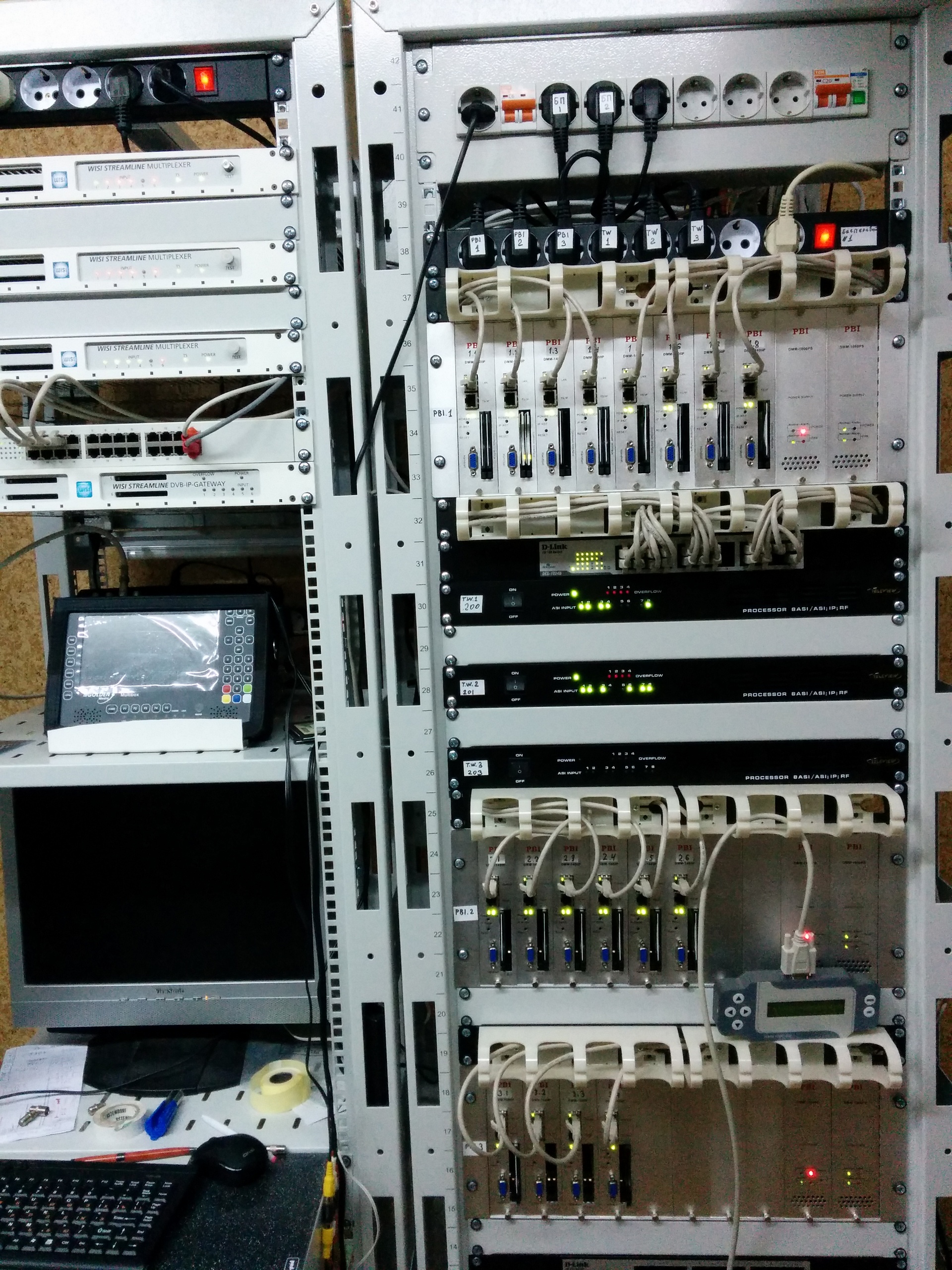

AKim Posted September 17, 2015 Чтобы не плодить темы, спрошу тут. Есть стойка с DMM-1400P. В данный момент она она даёт цифру+аналог. Можно из неё ещё получить мультикаст? Share this post Link to post Share on other sites More sharing options...
pashafil Posted September 18, 2015 http://forum.nag.ru/forum/index.php?showforum=60 не пробовали почитать, мне помогло не один раз Share this post Link to post Share on other sites More sharing options...
zero00 Posted September 23, 2015 (edited) Я так понимаю, что есть какая-то проблема с multicast?! Что не так делается? --------------------------------------- show VLAN information VLAN ID : 1 VLAN status : static VLAN member : e0/1-e2/1. Static tagged ports : e1/1. Static untagged Ports : e0/1-e0/24,e2/1. Dynamic tagged ports : show VLAN information VLAN ID : 777 VLAN status : static VLAN member : e0/1-e0/23,e1/1-e2/1. Static tagged ports : e1/1. Static untagged Ports : e0/1-e0/23,e2/1. Dynamic tagged ports : Сначала раскидайте по портам на свиче вилан управления и вилан мультикаста. Не скажу про QTECH, а на D-Link проблем нет. Можно из неё ещё получить мультикаст? Можно Edited September 23, 2015 by zero00 Share this post Link to post Share on other sites More sharing options...
El_Vago Posted September 23, 2015 Но нужно ли? Если конечно уже есть сеть, то да. Но если нет, то стоит ли закупаться коммутаторами и витой парой, если подключение абонентов будет минимальным? Share this post Link to post Share on other sites More sharing options...
London Posted September 28, 2015 А что за прошивка у автора темы? у меня чего-то все по другому выглядит, и не могу понять даже, с чего начать то... Share this post Link to post Share on other sites More sharing options...
El_Vago Posted September 28, 2015 (edited) А что за прошивка у автора темы? у меня чего-то все по другому выглядит, и не могу понять даже, с чего начать то... Ну у вас и вкрадка другая открыта. Начинайте с настройки Tuner во вкладке Configuration. Далее раскрывайте картами если необходимо в CI, муксуете если надо и далее уже в TS/IP Edited September 28, 2015 by El_Vago Share this post Link to post Share on other sites More sharing options...
zero00 Posted September 29, 2015 Через HDMS удобней же управлять и настраивать, особенно когда куча модулей. Share this post Link to post Share on other sites More sharing options...
El_Vago Posted September 30, 2015 Через HDMS удобней же управлять и настраивать, особенно когда куча модулей. И некоторые функции через web недоступны. Но у нас напрмер через веб настроенные каналы в IPTV начинают идти моментально, как только задашь им адреса и нажмешь Apply, через HDMS жеж приходится ждать около 30 секунд. Share this post Link to post Share on other sites More sharing options...
BSI_KSK Posted September 30, 2015 (edited) Ну у вас и вкрадка другая открыта. Начинайте с настройки Tuner во вкладке Configuration. Далее раскрывайте картами если необходимо в CI, муксуете если надо и далее уже в TS/IP Замечание: У DMM-2400D-T2 нету CI. http://shop.nag.ru/catalog/09663.Golovnye-stantsii-tsifrovye-PBI/09958.Priemniki-DMM/11207.DMM-2400D-T2 Edited September 30, 2015 by BSI_KSK Share this post Link to post Share on other sites More sharing options...
abub Posted September 30, 2015 У них и скрины с 2410d, это ведь не то же что и 2400d Share this post Link to post Share on other sites More sharing options...
BSI_KSK Posted September 30, 2015 Но CI нету все равно. Share this post Link to post Share on other sites More sharing options...
chip5171 Posted October 13, 2015 Здравствуйте! Возникла такая проблема: Имеется MPEG-2 кодер DMM-1300EC от PBI и IP видео декодер NVD-20 от DATAVIDEO, нужно законектить их по IP для передачи аналогового видео из одного офиса в другой. Подскажите, возможно ли это в принципе, бьюсь несколько дней, ничего не выходит. Хотя по отдельности, оба девайса работают в паре с VLC. На энкодере IP TS потока: 192.168.1.19, UDP мультикаст: 238.0.1.1:1234 Как правильно прописать URL источника на декодере? Может, кто сталкивался с NVD-20? Share this post Link to post Share on other sites More sharing options...
BSI_KSK Posted October 13, 2015 DMM-1300EC не имеет IP интерфейса для приема/передачи TS. Только для управления. Он формирует TS из видео и аудио с композитного или SDI. Забрать можно с ASI выхода. Например DMM-1400Р. Судя по описанию NVD-20, его не получится подружить с DMM-1300EC без посредника. Если только у вас не PBI DMM-1300EC-40. У этого устройства есть IPoTS выход. Share this post Link to post Share on other sites More sharing options...
chip5171 Posted October 14, 2015 DMM-1300EC не имеет IP интерфейса для приема/передачи TS. Только для управления. Он формирует TS из видео и аудио с композитного или SDI. Забрать можно с ASI выхода. Например DMM-1400Р. Судя по описанию NVD-20, его не получится подружить с DMM-1300EC без посредника. Если только у вас не PBI DMM-1300EC-40. У этого устройства есть IPoTS выход. Да, у меня DMM-1300EC-40. Аналог подается и снимается через композитные разъемы. У декодера единственный LAN, с него же происходит управление декодером, консоли нет. Поэтому мне пришлось через свич(D-Link DES-2801) объединить в сеть TS выход кодера, LAN декодера, ноутбук (LCT) для управления декодером, и запуска VLC. Все устройства пингуются с LCT. Управление DMM-1300EC организовано через отдельный ПК, HDMS 2.27.5. Чтобы вывести видео с ноута (192.168.1.3) на декодер(192.168.1.72), достаточно в VLC указать цель UDP://192.168.1.72:1234, а на декодере UDP://192.168.1.3:1234 и все работает. А вот с DMM-1300EC декодер картинку не видит. На энкодере IP/TS потока: 192.168.1.19, UDP мультикаст: 238.0.1.1:1234 Информации по декодеру мало, не понятно, в каком формате прописывать URL для входного транспортного потока. URL, типа UDP://238.0.1.1:1234 не работает. описание NVD-20 Share this post Link to post Share on other sites More sharing options...
BSI_KSK Posted October 14, 2015 Для начала, попробуйте при указанных настройках соединить порт IP/TS (нижний) DMM-1300EC-40, и порт декодера патчкордом напрямую без свича. Т.е. : На энкодере IP/TS потока: 192.168.1.19, UDP мультикаст: 238.0.1.1:1234, на декодере 192.168.1.72, маска сети и шлюз должны быть одинаковые на обоих устройствах, input stream udp://@238.0.1.1:1234. Должно заработать. Если заработает, тогда настраивайте свич. Порты к которым подключены оба устройства должны быть в одном влан и необходимо настроить igmp snooping. Т.е. включить его глобально, включить его для влан, включить квериер. Включить Filter Unregistered Groups для влан с мультикастом. Share this post Link to post Share on other sites More sharing options...
chip5171 Posted October 14, 2015 Для начала, попробуйте при указанных настройках соединить порт IP/TS (нижний) DMM-1300EC-40, и порт декодера патчкордом напрямую без свича. Т.е. : На энкодере IP/TS потока: 192.168.1.19, UDP мультикаст: 238.0.1.1:1234, на декодере 192.168.1.72, маска сети и шлюз должны быть одинаковые на обоих устройствах, input stream udp://@238.0.1.1:1234. Должно заработать. Если заработает, тогда настраивайте свич. Порты к которым подключены оба устройства должны быть в одном влан и необходимо настроить igmp snooping. Т.е. включить его глобально, включить его для влан, включить квериер. Включить Filter Unregistered Groups для влан с мультикастом. Не работает. Прямое соединение на логичных настройках - это первое, что было проделано, свич появился позже, чтоб оперативней применять другие варианты. Интересно, а как узнать порт самого TS, может, прокатит на декодере udp://192.168.1.19:xxxx? Share this post Link to post Share on other sites More sharing options...
zero00 Posted October 14, 2015 Подключить комп, поснифать сеть и узнать что куда летает. Share this post Link to post Share on other sites More sharing options...
BSI_KSK Posted October 14, 2015 DMM-1300EC-40 транслирует в мультикаст группу 238.0.1.1 на порт 1234. Поэтому по udp://192.168.1.19:xxxx вы ни чего не увидите. В инструкции к NVD-20 написано следующее: Listening for a Pushed UDP Stream To listen for a pushed UDP stream enter the following URL into the ‘Input Stream’ field of the NVD-20. UDP://@:9710 Replacing 9710 with the port number of the pushed stream Попробуйте либо на DMM-1300EC-40 транслировать в 238.0.1.1:1234 и на NVD-20 ловить udp://@238.0.1.1:1234, либо может быть udp://@:1234. Логичные настройки не обязательно правильные. Тут нужен метод проб и ошибок. Вы символ @ в адресе использовали при в своих логичных настройках? Возможно декодеру по udp протоколу вообще интересен только порт, а ip-адрес без разницы какой. Тогда ловить надо так: UDP://@:порт А порт указываете тот который указали в настройках трансляции. Share this post Link to post Share on other sites More sharing options...
chip5171 Posted October 14, 2015 DMM-1300EC-40 транслирует в мультикаст группу 238.0.1.1 на порт 1234. Поэтому по udp://192.168.1.19:xxxx вы ни чего не увидите. В инструкции к NVD-20 написано следующее: Listening for a Pushed UDP Stream To listen for a pushed UDP stream enter the following URL into the ‘Input Stream’ field of the NVD-20. UDP://@:9710 Replacing 9710 with the port number of the pushed stream Попробуйте либо на DMM-1300EC-40 транслировать в 238.0.1.1:1234 и на NVD-20 ловить udp://@238.0.1.1:1234, либо может быть udp://@:1234. Логичные настройки не обязательно правильные. Тут нужен метод проб и ошибок. Вы символ @ в адресе использовали при в своих логичных настройках? Возможно декодеру по udp протоколу вообще интересен только порт, а ip-адрес без разницы какой. Тогда ловить надо так: UDP://@:порт А порт указываете тот который указали в настройках трансляции. Да, все правильно, эти варианты и с дюжину других тоже рассматривались, поэтому и обратились за вашей помощью, поскольку опыта в работе с потоковым видео маловато. Вдруг дело не в синтаксисе URL, а NVD-20 просто не поддерживает TS такого вида. Парный к NVD-20 NVS-20 работает по стандарту Н.264, а наш энкодер в MPEG-2, декодер настройками не изобилует, вот и терзают смутные сомнения. Завтра залью скрины с HDMS, посмотрите пожалуйста опытным глазом - может быть мы что-то напортачили с настройками кодера. Share this post Link to post Share on other sites More sharing options...
BSI_KSK Posted October 14, 2015 Ну тогда уж и скрины для NVD-20 выкладывайте. Share this post Link to post Share on other sites More sharing options...
