Помогите найти узлы крепления для нагрузок > 20кН

Для опор 0.4 и 10кВ используем УК-П УК-Н (пролеты до 50м)



Возникла необходимость повесить кабель на ЛЭП 35кВ с пролетами до 150 м. Опоры бетонные.

Прошу подсказать где можно приобрести "монстральные" узлы крепления и монтажную ленту для повышенных нагрузок (не хочется делать в двойне)

Share this post


Link to post
Share on other sites

Для опор 0.4 и 10кВ используем УК-П УК-Н (пролеты до 50м)



Возникла необходимость повесить кабель на ЛЭП 35кВ с пролетами до 150 м. Опоры бетонные.

Прошу подсказать где можно приобрести "монстральные" узлы крепления и монтажную ленту для повышенных нагрузок (не хочется делать в двойне)



Для прямоугольных опор используются вот такие крепления - траверс М-9:






Учитывая его большой вес (около 10кг) покупка где-то и доставка не выгодны, проще и дешевле изготовить по месту.



Если опоры круглые, то у них уже есть технологические отверстия для крепления без всяких хомутов.

Share this post


Link to post
Share on other sites

Какой бы небыл кранштейн, крепить его лентой нельзя. Замки максимум по 7 кН держат. Посмотрите мои темы "монтаж ОКСН и ОКГТ" на форуме, там все есть с фотографиями и видео.



В теме "Производители оптического кабеля" есть линки на производителя нужной вам арматуры.



Пишу с мобилы не знаю как линки воткнуть сюда. Поиском пробуйте.

Share this post


Link to post
Share on other sites

Опоры по трассе стоят круглые.







http://forum.nag.ru/forum/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=13290

http://forum.nag.ru/forum/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=13461

http://forum.nag.ru/forum/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=13460





есть ли у Вас более детальное фото данного "хомута"?

и еще интересует как Вы к нему анкерный и поддерживающий зажим крепится

Share this post


Link to post
Share on other sites

Опоры по трассе стоят круглые.

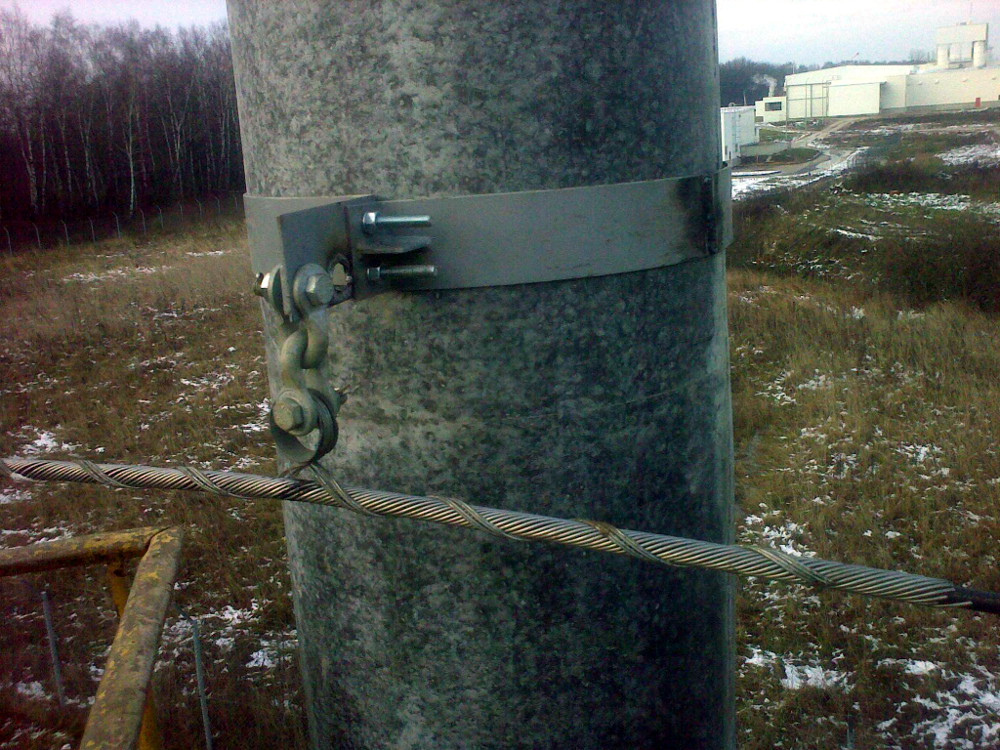

Этот кранштейн и на круглые идеально подходит. Vasmer не просто так его показал. Но крепить его к столбу все равно лентой. Я в таких случаях по 4-6 лент за раз мотал с перехлестом замков, но это все не есть гут.



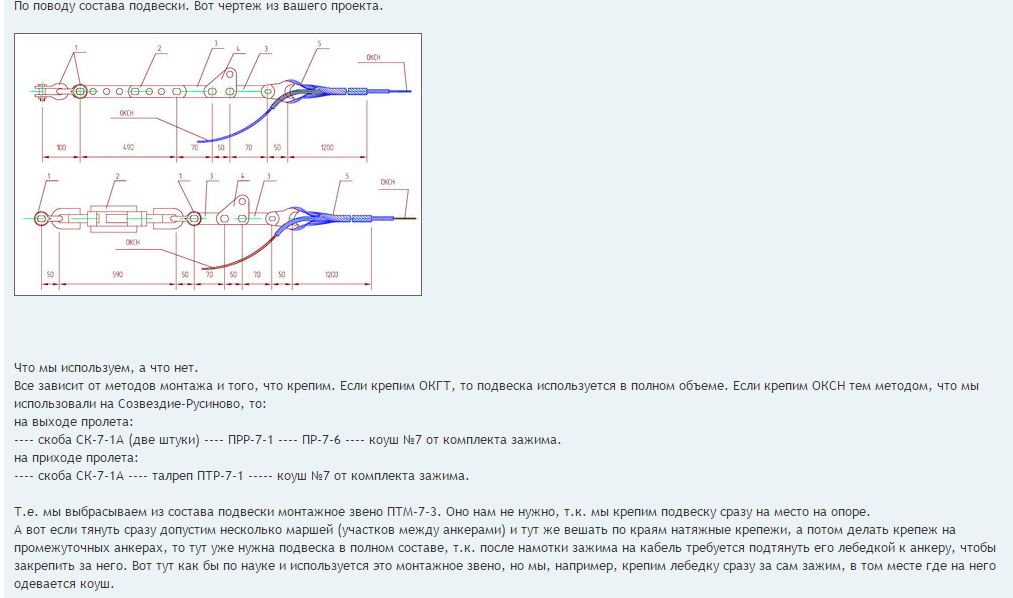

Не совсем понял что вам не понятно в плане крепежа... Вот небольшое описание:




Вот хомуты:

поддерживающий http://bec.nnov.ru/catalog/304-pr211.html

натяжной http://bec.nnov.ru/catalog/296-pr18.html

Share this post


Link to post
Share on other sites

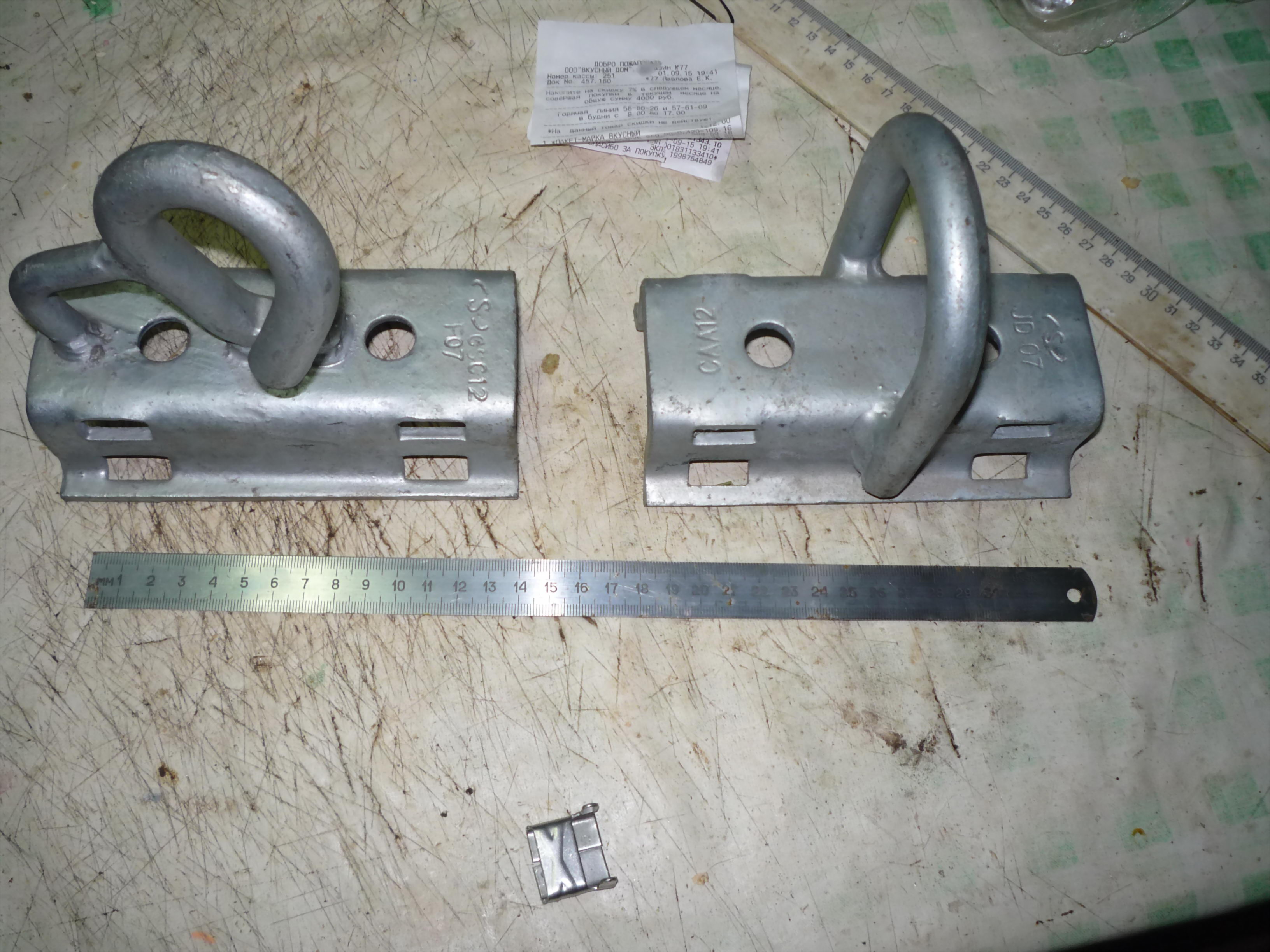

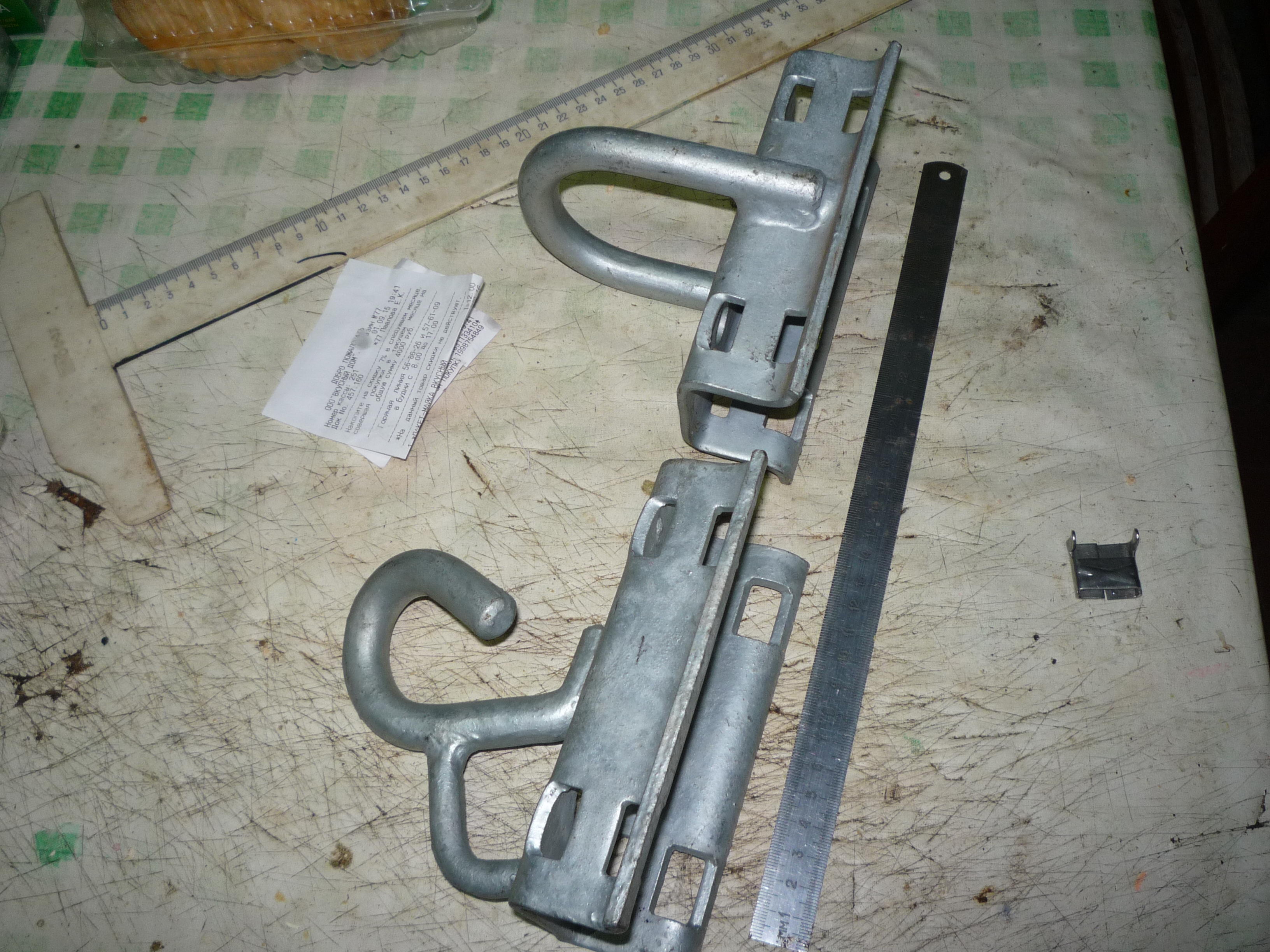

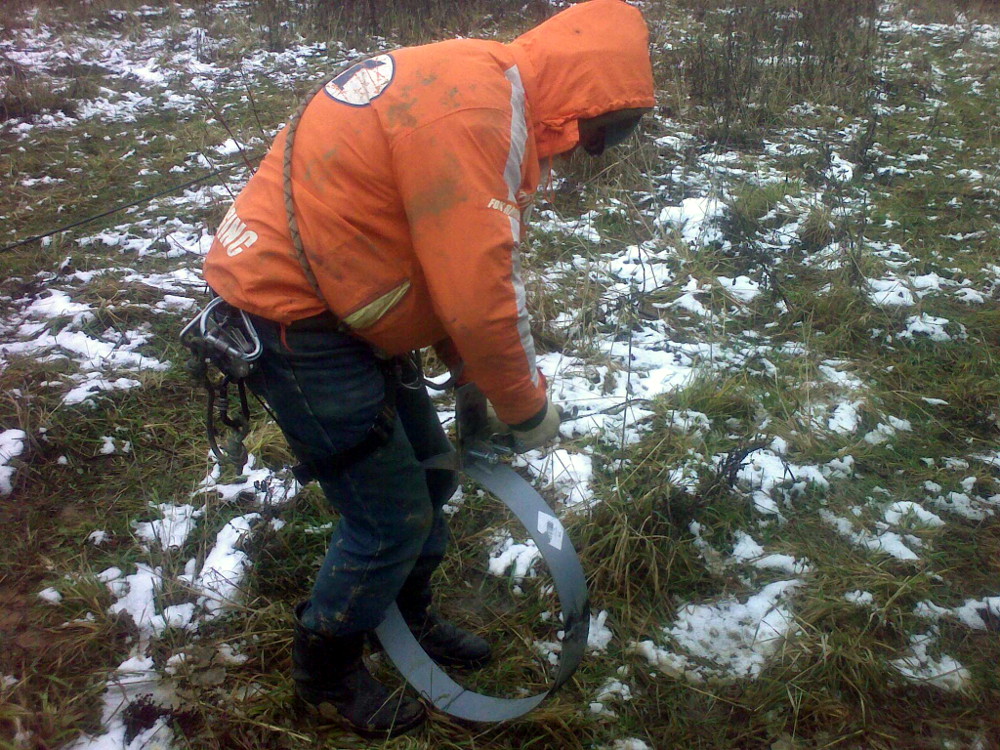

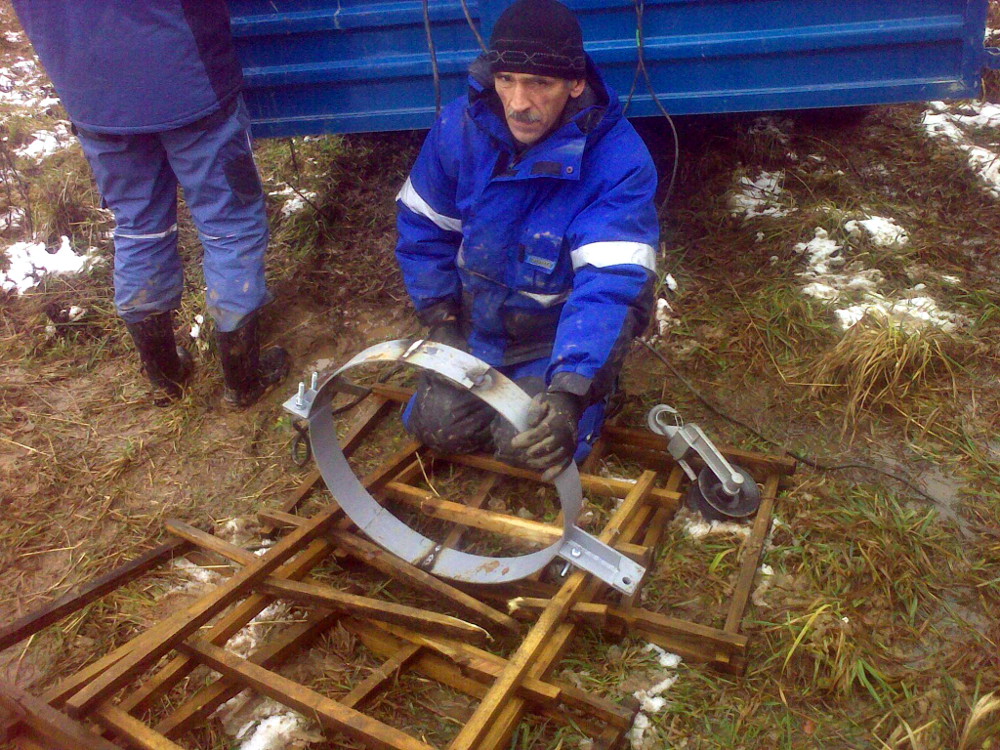

Еще немного фоток.









Мы всегда брали хомуты максимального диаметра, а на месте уже переваривали под нужный нам диаметр. Если линия старая (а у вас 35 кВ) то вероятно на ней уже была частичная реконструкция опор. Могли поставить новые стойки бетонные. Хомуты нужно подбирать под определенный диаметр. Т.к. опора идет на конус, то смещение хомута вдоль опоры на один метр дает разницу в диаметра на пару сантиметров. Вы можете на нужной высоте или не нацепить свой хомут или он будет болтаться на опоре.



Удачи вам, парни, хлебнете по полной, если без опыта.

Share this post


Link to post
Share on other sites

давайте пойдем про крепеж для опор от malico







про бандажную ленту и крепеж 20кН

где-то натыкался у какого-то производителя

чтоб не равало замки надо просто делать 2 оборота и нагрузки на замок будут минимальны

под спойлером фото






Share this post


Link to post
Share on other sites

ну и соответственнно замки и лента теленко



тут написано про марки стали

прочность на разрыв тыц

Share this post


Link to post
Share on other sites

Это все не технологично, вот , если сделать из хорошей стали:

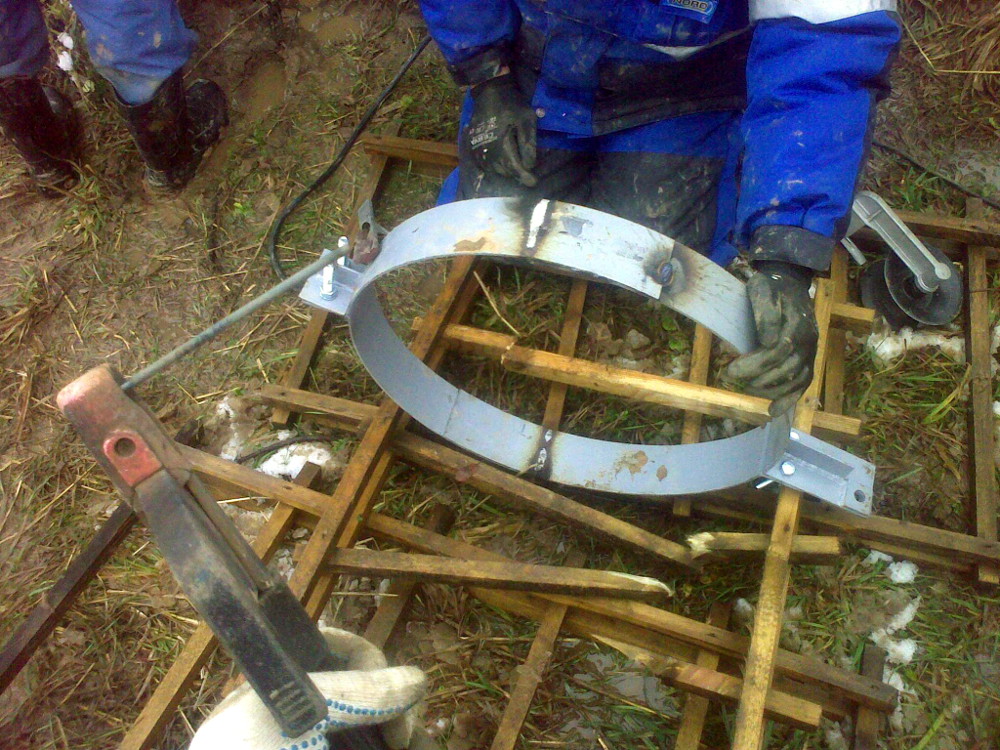

Или что-то типа такого, самодельного:


Share this post


Link to post
Share on other sites

немикротик ещё прикрути ! иначе картина не завершенная будет

Share this post


Link to post
Share on other sites

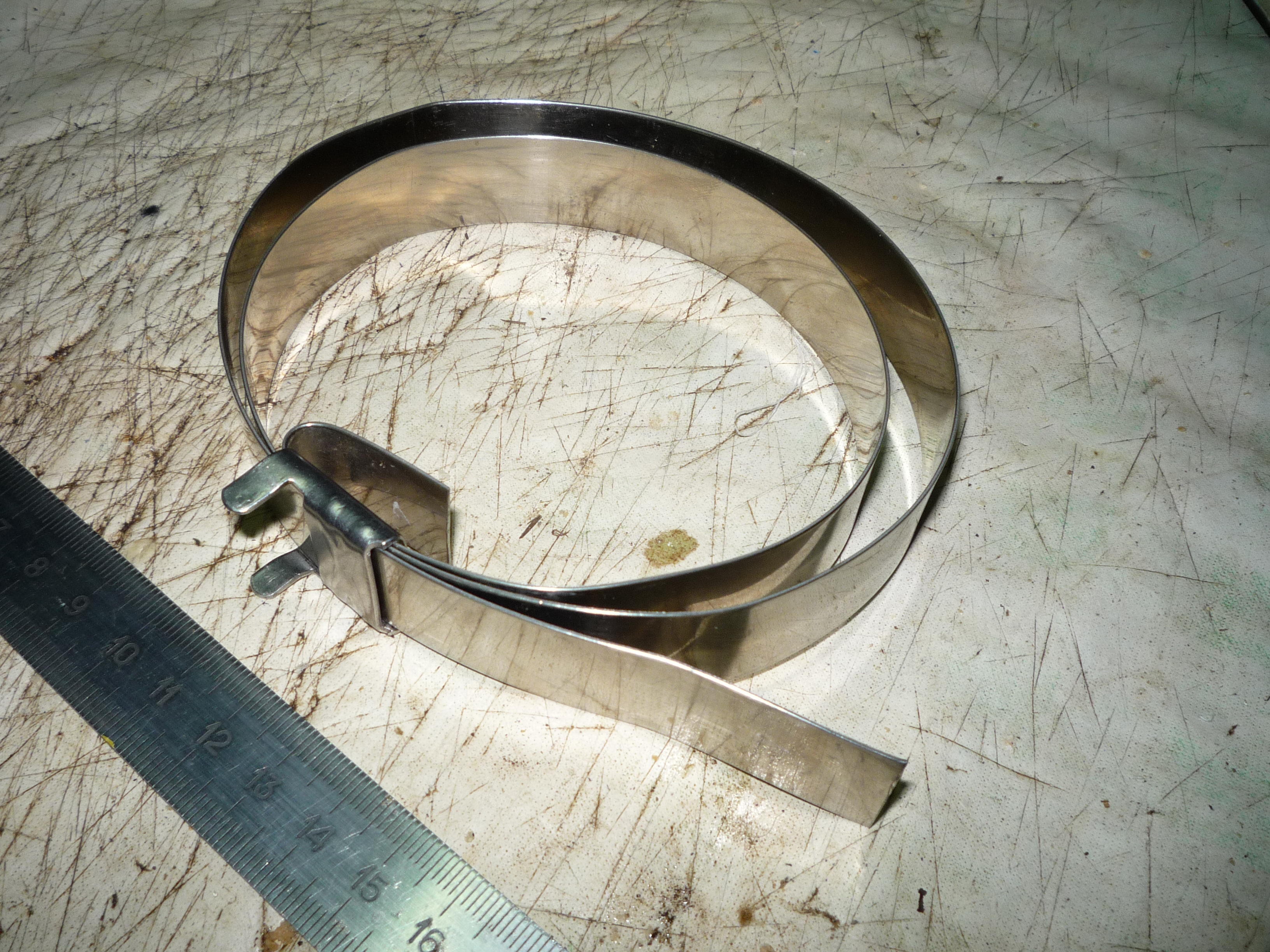

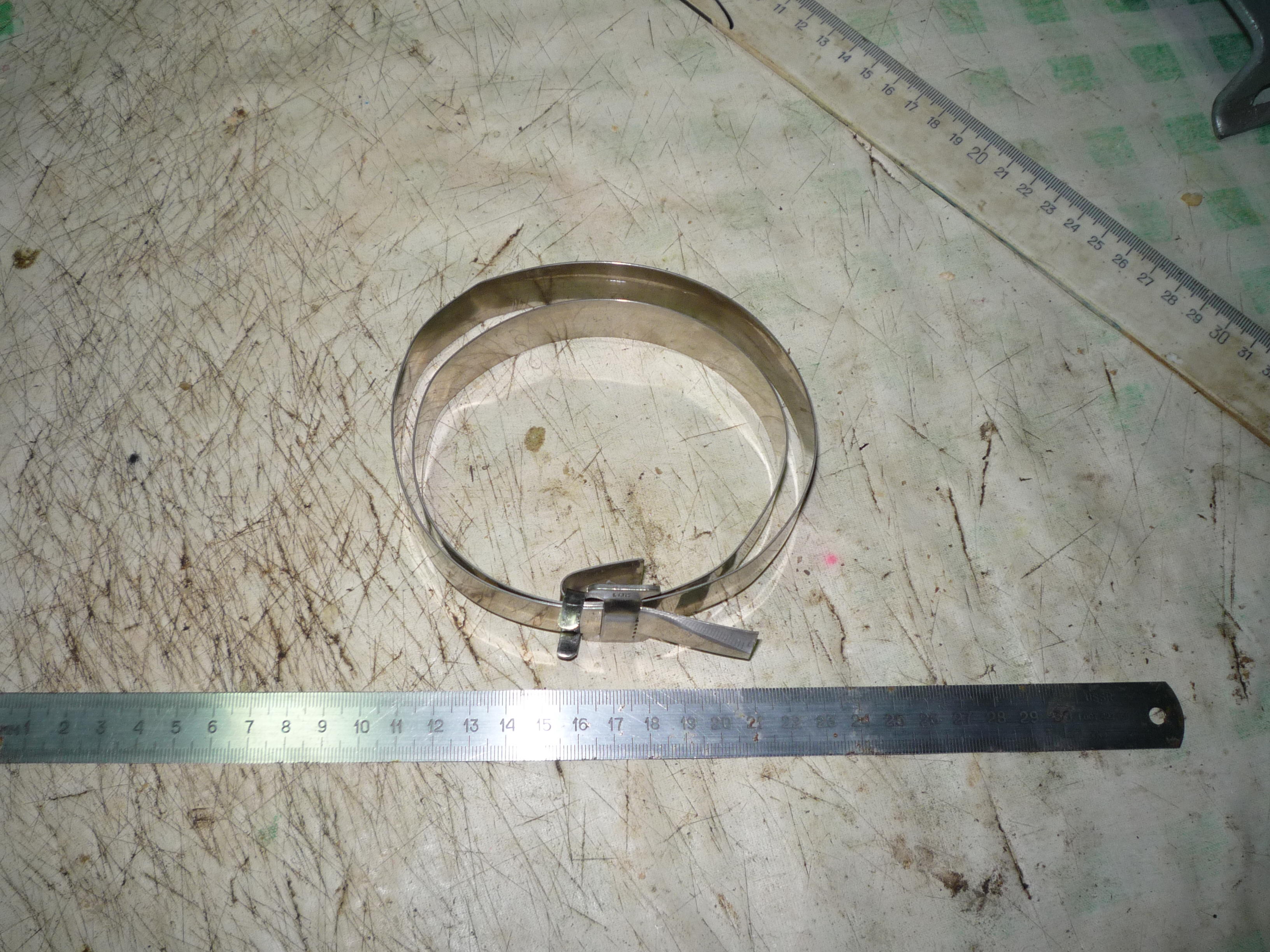

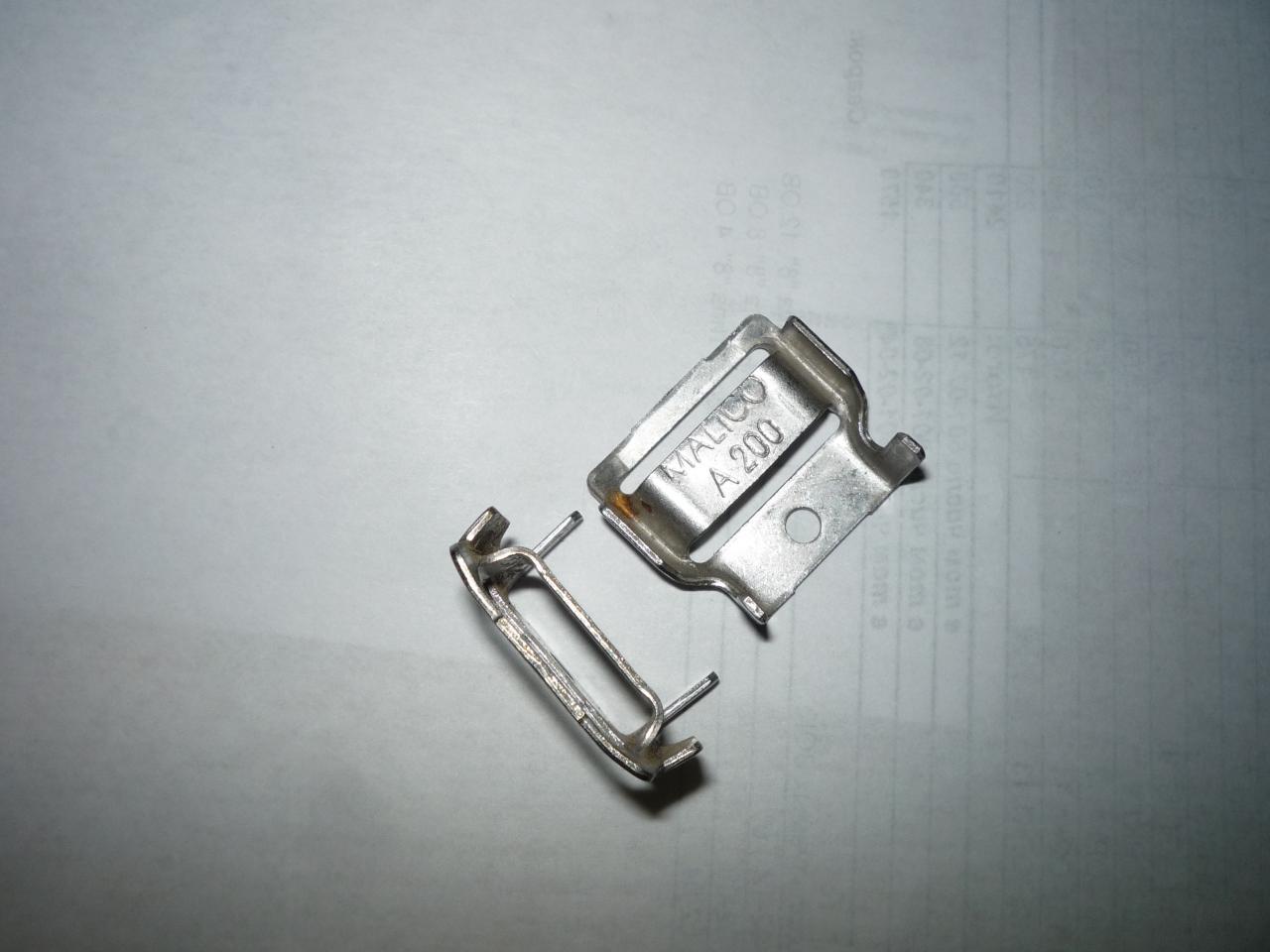

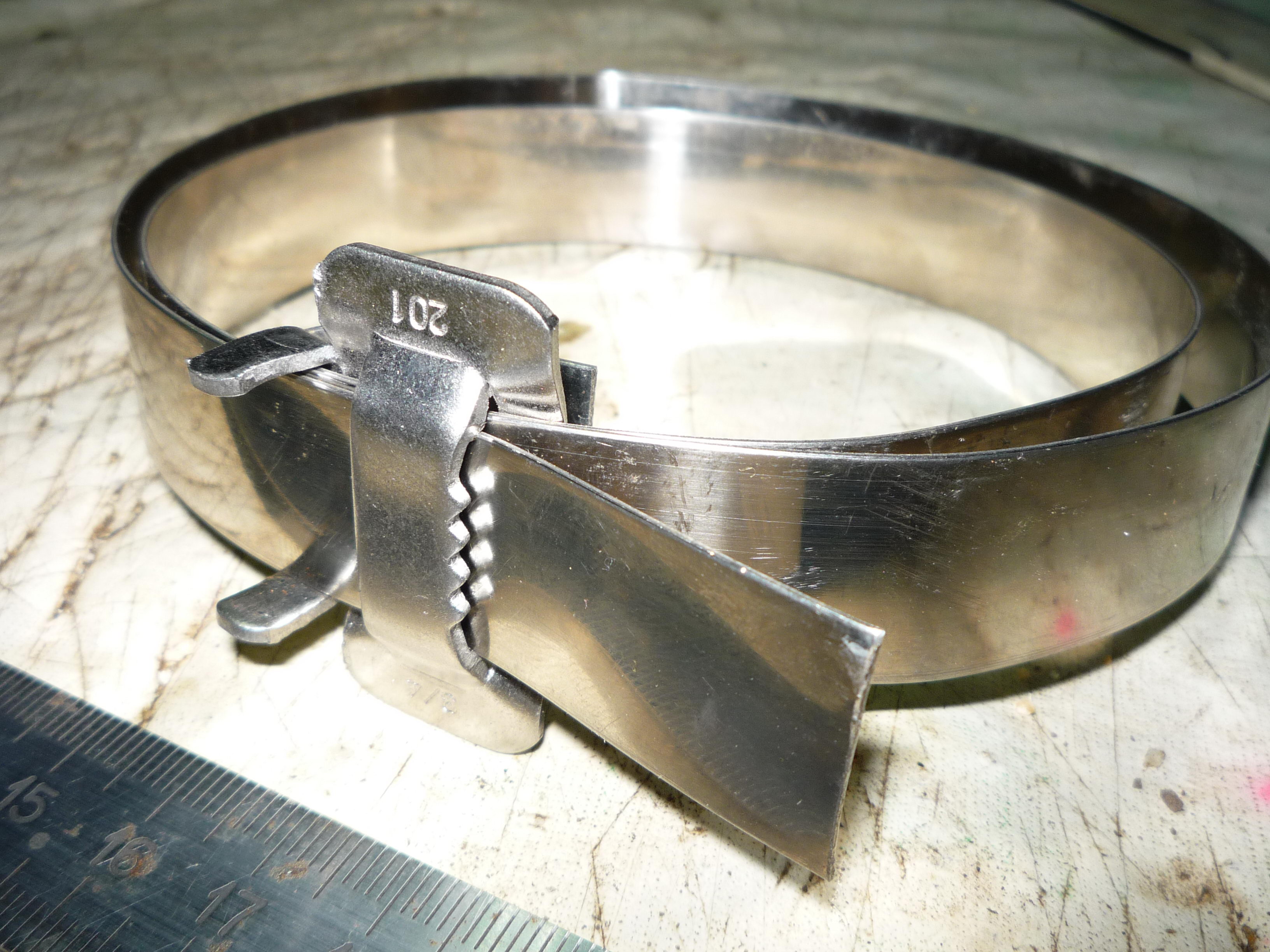

разбирал старые запасы наткнулся на срепки malico A200

в такую скрепу можно 3 ряда ленты укатать при желании даже 4


Share this post


Link to post
Share on other sites
