2 линка по одному волокну CWDM

Доброго времени суток всем.

Требуется помощь коллективного разума



Нужно получить линк между точками 1 и 2 по волокну в котором уже существует линк на 1310/1550.

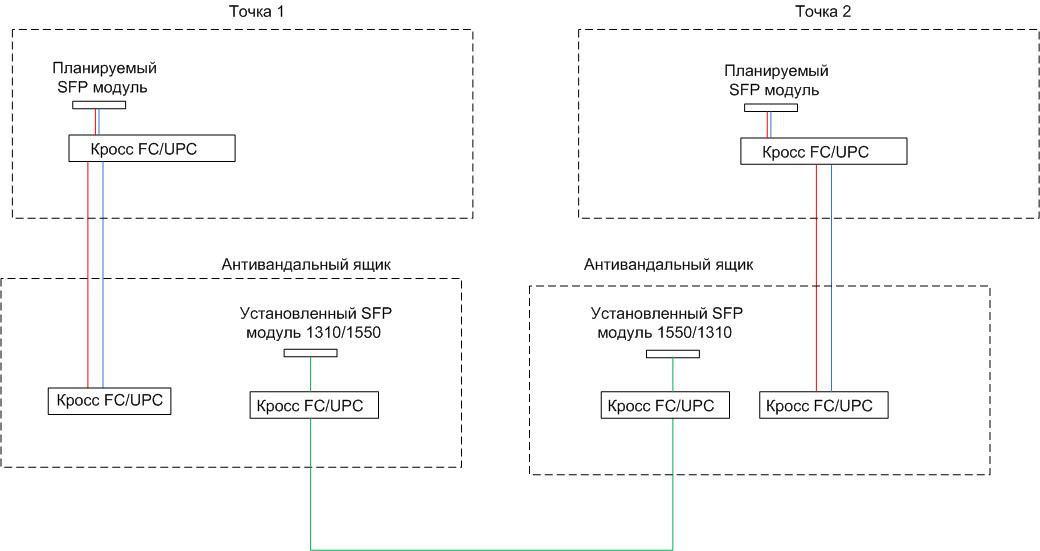

Схема прилагается.



Менеджеры SNR посоветовали следующее оборудование,

Модуль Add/Drop SNR-CWDM-10GR-OADM1-1370/1450 - 2 шт

Модуль SFP CWDM оптический, дальность до 60км (25dB), 1370нм

Модуль SFP CWDM оптический, дальность до 60км (25dB), 1450нм



но меня берут сомнения в работоспособности схемы, т.к. модули посоветовали двух волоконные и они работают разных лямбдах.

post-62778-063103300 1439465534_thumb.jpg

Share this post


Link to post
Share on other sites

но меня берут сомнения в работоспособности схемы, т.к. модули посоветовали двух волоконные и они работают разных лямбдах.

Все нормально. Схема жизнеспособная, и на практике встречается достаточно часто.

Share this post


Link to post
Share on other sites

Смущает то, что OADM одинаковые, а модули работают на разных длинах волн.

Вопрос по оборудованию именно.

Edited by i.zhuvakov

Share this post


Link to post
Share on other sites

а модули работают на разных длинах волн

oadm уже давно делают bi-di, т.е. 1370/1450 могут быть как на вход так и на выход. модули соответственно и работают TX1370 и ответка TX1450, RX у этих модулей широкополосный, там оно забирает все что прилетит с дропа, в вашем случае либо 1370 либо 1450.

Share this post


Link to post
Share on other sites
