Распознавание номерных знаков в ночное время

Есть камеры Hickvision ds-2cd864fwd-e и ds-2cd4012fwd-a (полностью идентичны друг другу только 4012 умеют с вэб-морды автофокусироваться) установлены и настроены они совместно с объективами фирм kowa (9-90)ir и tokino (5-50)ir. Камеры настроены на работу в ночном (черно-белом) режиме круглосуточно.

Собственно сама проблема:

если фокус камеры были настроен в темное время суток- то при наступлении светлого времени суток изображение становится размытым, и наоборот если мы идеально его настроили днем- врятли мы увидим четкое изображение ночью.

Share this post


Link to post
Share on other sites

Линзы линзочки

Точка фокуса в разное время суток имеет свойство меняться, потому как волны света имеют разную длину.

ИК подсветку используете?

1. Линзы не имеют достаточно хорошей геометрии и покрытия для фокусировки лучей разной длины волны

2. Есть корпусные камеры с бек фокусом, которые как раз предназначены для решения этой самой проблемы. Подстройка фокуса в разное время суток за счет движения платы с матрицей.

Share this post


Link to post
Share on other sites

ИК фильтр установлен? Если да, то больше влияет не объектив, а ик-фильтр. Он вносит некоторое искажение в дневном режиме. Попробуйте отключить его

Share this post


Link to post
Share on other sites

ИК фильтр установлен? Если да, то больше влияет не объектив, а ик-фильтр. Он вносит некоторое искажение в дневном режиме. Попробуйте отключить его

Камеры настроены на работу в ночном (черно-белом) режиме круглосуточно.

а расскажите , как влияет ИК фильтр на преломление лучей? да, это пленка... да наверно есть какой то коэфициент искажения/преломления незначительный очень.

НО они ведь не включают/выключают его. собственно этот параметр не меняется.

А вот линза как раз влияет на все 100%

пример камеры

Edited by frant

Share this post


Link to post
Share on other sites

ИК подсветку используете?

установлены ИК прожекторы, точную модель не скажу, но их мощности хватает на расстоянии около 70-80 метров подсветить номерную пластину.



ИК фильтр установлен?

ИК фильтр механический, реализованный в самой камере, собственно ночной режим камеры предусматривает работу только с ним. перезагружается раз в сутки по расписанию (выставлено 20:00, но летом чуть позже)

Share this post


Link to post
Share on other sites

ИК фильтр механический, реализованный в самой камере, собственно ночной режим камеры предусматривает работу только с ним. перезагружается раз в сутки по расписанию (выставлено 20:00, но летом чуть позже)



точнее без него)

Share this post


Link to post
Share on other sites

Камеры фиговые.

Со штатным объективом вообще швах.

Если подобрать объектив получше, то еще можно жить, но лучше камеру другую....



Можно выложить картинку, с которой хотите определять номера?

Share this post


Link to post
Share on other sites

а расскажите , как влияет ИК фильтр на преломление лучей? да, это пленка... да наверно есть какой то коэфициент искажения/преломления незначительный очень.

То есть хотите сказать, что ИК фильтр не вносит оптических искажений? Особенно при большом фокусном расстоянии?

НО они ведь не включают/выключают его. собственно этот параметр не меняется.

Я не знаю, как реализован режим "black&white" у хика. У меня нет под рукой. Проверю на камере эвиденса на работе ради интереса.

Размытость увеличивается постепенно? Или резким скачком при изменении освещенности?

Share this post


Link to post
Share on other sites

Камеры фиговые

Камер в принципе хватает, 1.3 Мр но номера распознаются в D1 (704x576) но это не мешает Вам предложить камеры лучше.

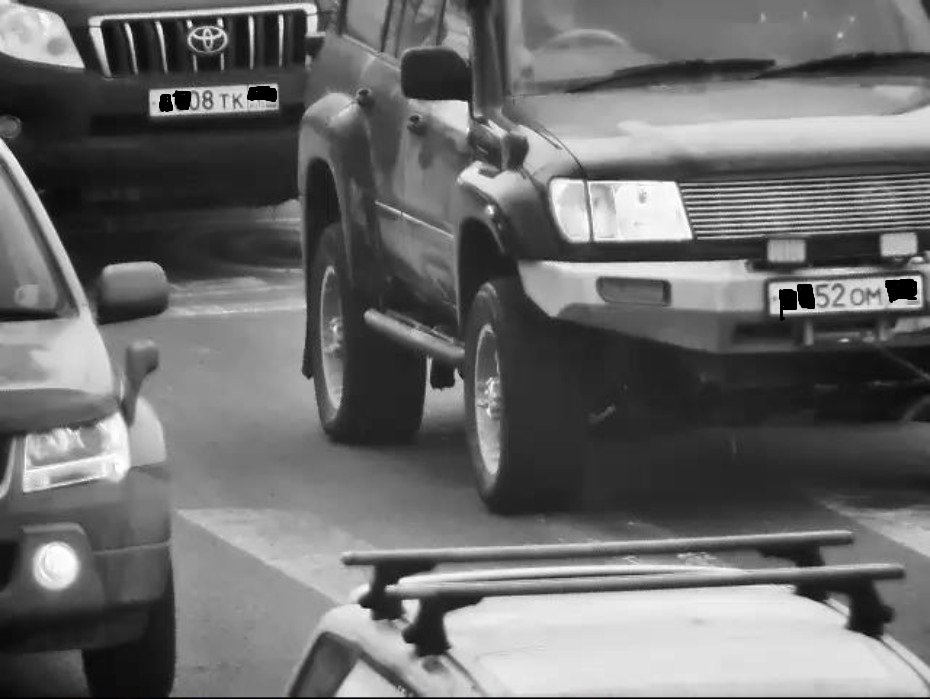

post-128934-012267700 1439079693_thumb.jpg -вот так это выглядит днем

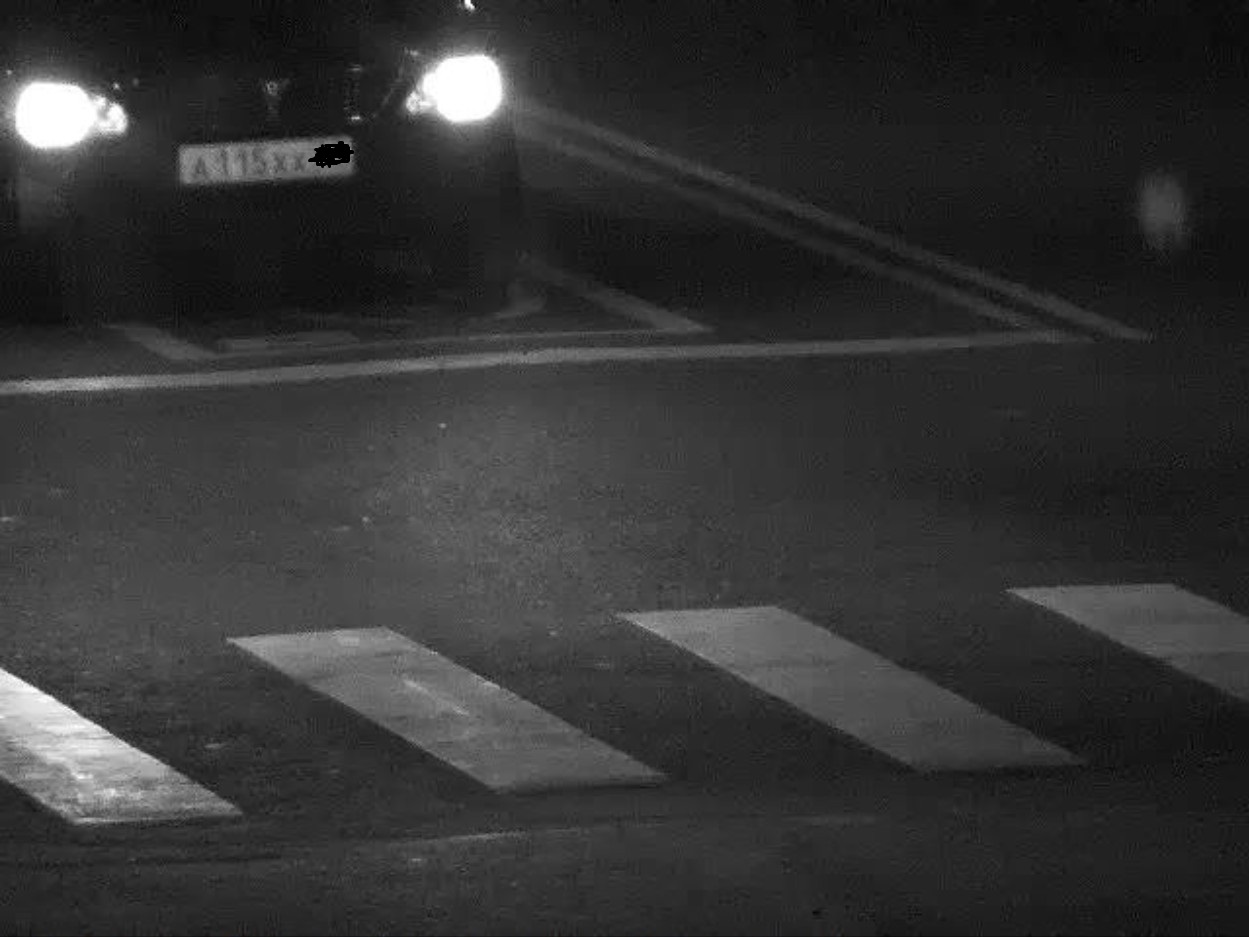

post-128934-045337900 1439079739_thumb.jpg -вот так это становится ночью

Размытость увеличивается постепенно? Или резким скачком при изменении освещенности?

как только начинает смеркаться- изображение начинает плыть, а как только полностью темнеет-результат чуть выше (это распознанные номера, но если отсматривать в реальном времени большинство проезжает и остается незамеченными для системы)

Share this post


Link to post
Share on other sites



Я не знаю, как реализован режим "black&white" у хика. У меня нет под рукой. Проверю на камере эвиденса на работе ради интереса.

Размытость увеличивается постепенно? Или резким скачком при изменении освещенности?

Да ну.. на всех камерах есть либо двойоной ИК фильтр либо одинарный. Ну еще может совсем не быть(редкость нереальная), либо стоять немеханический.

ОН на чувствительносьб скорее влияет больше( и то копейки), нежели на преломление. Я ж написал ВОЗМОЖНО, так как никаких данных нет, ну и когда проводил тесты, убирая из камер его совсем(вытаскивая пленку) ПРИНЦИПИАЛЬНО разницы не обнаруживал.

ДА это проблема старая как мир! плохая линза...

ОБ этом куча статей, мой опыт 9ти летний это подтверждает . сталкиваешься не раз с этим. А Вы с теорией своей ИК фильтр. нет!!!

кстати, фокусируете с включенной или отключенно автодиафрагмой? ночью надо это делать с выключенной.

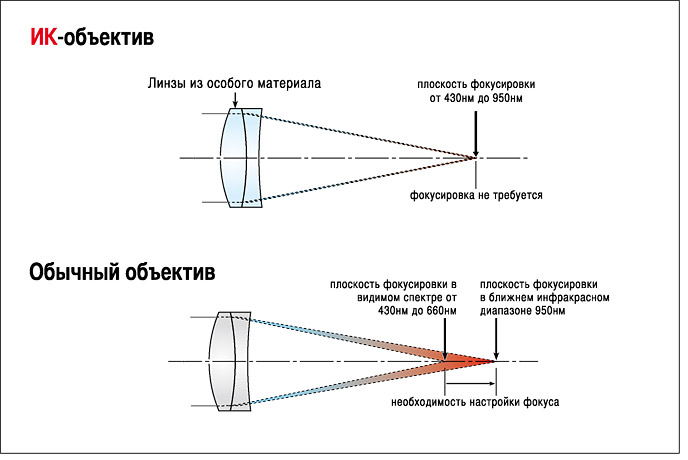

Яндекс или гугл - запрос "линза с ик коррекцией", и смотрите результаты

Все равно ни одна ИК линза не фокусирует в одной точке... точки фокуса ближе, чем в обычных но не на 100%. Это в теории так должно быть.. нА практике- такго достичь почти невозможно

post-107422-018396800 1439093553_thumb.png

Edited by frant

Share this post


Link to post
Share on other sites

Frant, честное слово, не знал об этом. Спасибо за развернутый ответ.

Share this post


Link to post
Share on other sites

фокусируете с включенной или отключенно автодиафрагмой? ночью надо это делать с выключенной.

на ds-2cd864fwd-e управление автодиафрагмой с вэб-морды не реализовано (скорее всего прошивка старая) но играясь значениями автодиафрагмы на 4012 какого-то видимого результата не дало.

линза с ик коррекцией

спасибо за ответ- буду копать в данном направлении

Share this post


Link to post
Share on other sites

фокусируете с включенной или отключенно автодиафрагмой? ночью надо это делать с выключенной.

на ds-2cd864fwd-e управление автодиафрагмой с вэб-морды не реализовано (скорее всего прошивка старая) но играясь значениями автодиафрагмы на 4012 какого-то видимого результата не дало.

линза с ик коррекцией

спасибо за ответ- буду копать в данном направлении

судя по тому. как вы написали название линз - вы упомянули там IR - скорее всего эти линзы уже с ИК коррекцией..

Но я бы попробовал короля линз- Fujinon. Все таки по моему мнению они N1 на этом рынке. Kowa тоже неплохи.

Аксис например работает и с Кова и с Фужи.

Но фужи - намбаван.

Все кто фотографирует - знают, линза - самое важное для качественной фотографии.

Яркость картинки(светослиа, диафрагма, шумы)

Покрытие(фильтры)

Геометрия(Сферика, Асферика)

Разрешение получаемой картинки

Замыленность

Все это нередко решается заменой линзы. Но опять же не всегда.

Бевард например - используют настолько ужасные фикс линзы в своих мелких камерах, что уровень шума поражает.

Меняешь на линзу получше - вуаля, уже намного приятнее.

Share this post


Link to post
Share on other sites

вы упомянули там IR - скорее всего эти линзы уже с ИК коррекцией..

у меня все объективы с ИК коррекцией, но есть подозрение что объектив там либо Activecam 5-50 двухмегапиксельный либо мегапиксельный 10-120 (фирма-прозводитель неизвестна). Поэтому попробую воткнуть туда другой объектив, пока есть с чем эксперементировать.



Но я бы попробовал короля линз- Fujinon

Fujinon кстати пробуем как 2 месяца- они действительно не плохи, но иногда кажется что немного "мылят" в ночное время.

Share this post


Link to post
Share on other sites

у меня все объективы с ИК коррекцией, но есть подозрение что объектив там либо Activecam 5-50 двухмегапиксельный либо мегапиксельный 10-120 (фирма-прозводитель неизвестна). Поэтому попробую воткнуть туда другой объектив, пока есть с чем эксперементировать.

О да...эти ребята точно закачество не парятся.

Ну и не бывает линз скока то МП, бывает просто хорошая линза и не очень..

И русская безграмотность дает возможность жить таким понятиям.. а раз весь рынок так пишет. то и остальные вынуждены так писать

Edited by frant

Share this post


Link to post
Share on other sites

у меня все объективы с ИК коррекцией, но есть подозрение что объектив там либо Activecam 5-50 двухмегапиксельный либо мегапиксельный 10-120 (фирма-прозводитель неизвестна). Поэтому попробую воткнуть туда другой объектив, пока есть с чем эксперементировать.

О да...эти ребята точно закачество не парятся.

Ну и не бывает линз скока то МП, бывает просто хорошая линза и не очень..

И русская безграмотность дает возможность жить таким понятиям.. а раз весь рынок так пишет. то и остальные вынуждены так писать

ну так... что вижу то и пою) на объективе написано

Share this post


Link to post
Share on other sites

У вас на ночной картинке слишком большой шум матрицы, превращенный кодеком в артефакты.

Вам бы для начала немного увеличить битрейт + использовать ИК подсветку для получения максимально контрастной картинки госномера.

В идеале вообще использовать mjpeg, но в первую очередь конечно подсвечивать.

Если подсветка есть, то настройте ее так, чтобы она светила куда нужно. Судя по снимкам, она светит куда-то, но не в пластинку.

На первой картинке подсветка от статической камеры достаточно четко попадает на пластинку номера, на второй не совсем, но все равно разница есть.

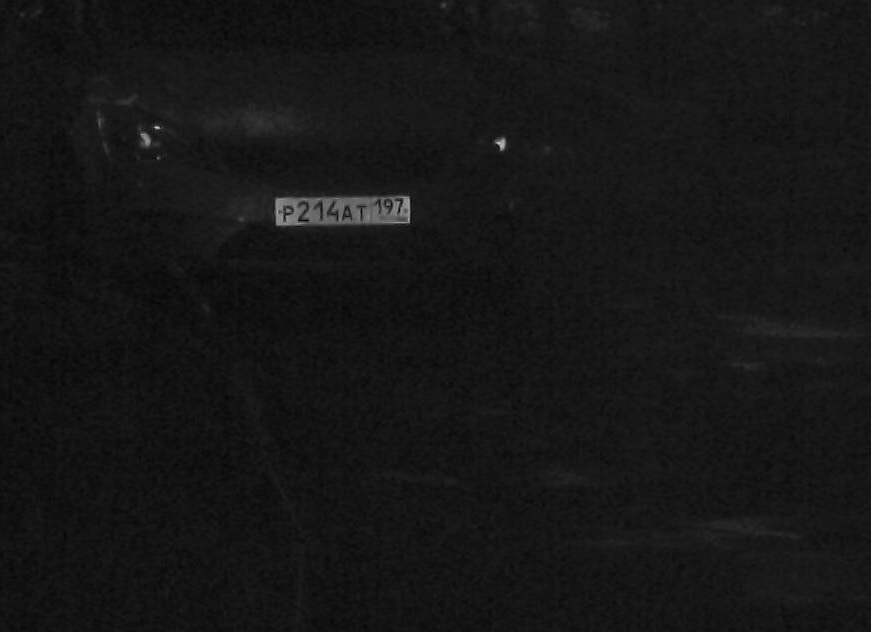

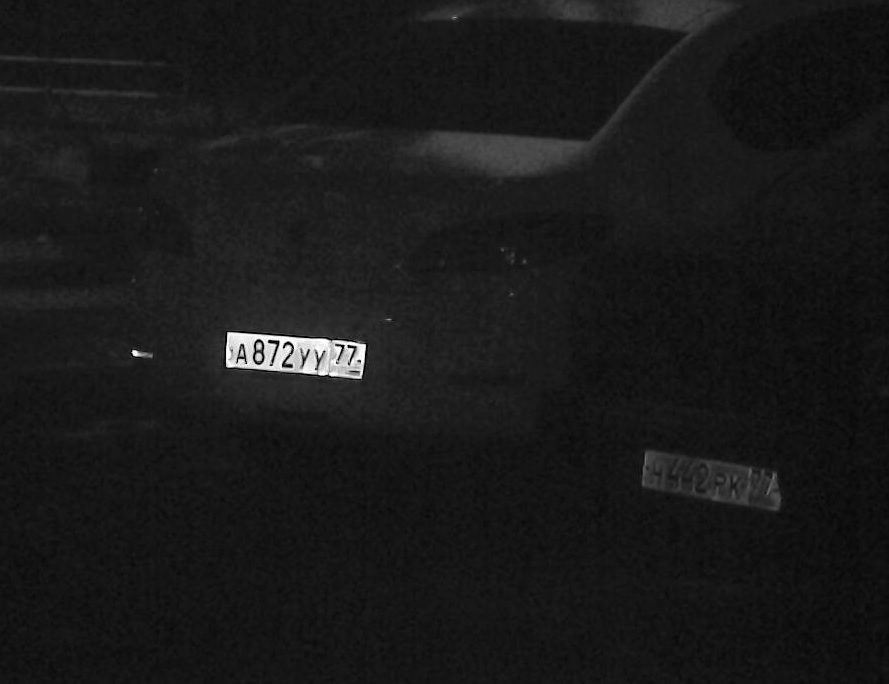

Картинки сделал с ptz камеры, ик фильтр выключен + немного прикрыта диафрагма.



По фокусу. У вас на картинках явно видна разница в глубине резкости. Днем по видимому диафрагма максимально закрыта, отсюда достаточно большая глубина, ночью же наоборот. В итоге на ночной картинке в фокусе более-менее только зебра.

Вариант борьбы - использовать объективы без автодиафрагмы.



Share this post


Link to post
Share on other sites

Вариант борьбы - использовать объективы без автодиафрагмы.

+1, тоже вариант. Я вам так же советовал настраивать линзу с открытой диафрагмой.



Если линза все таки нормальная с ИК коррекцией, это может дать улучшение

Share this post


Link to post
Share on other sites

В общем и целом я произвел замену объектива (там таки оказался noname 10-120mm) на kowa 9-90mm. лёд тронулся! но все же я не совсем доволен изображением. номера распознаются, но 864 я все таки заменю на 4012.

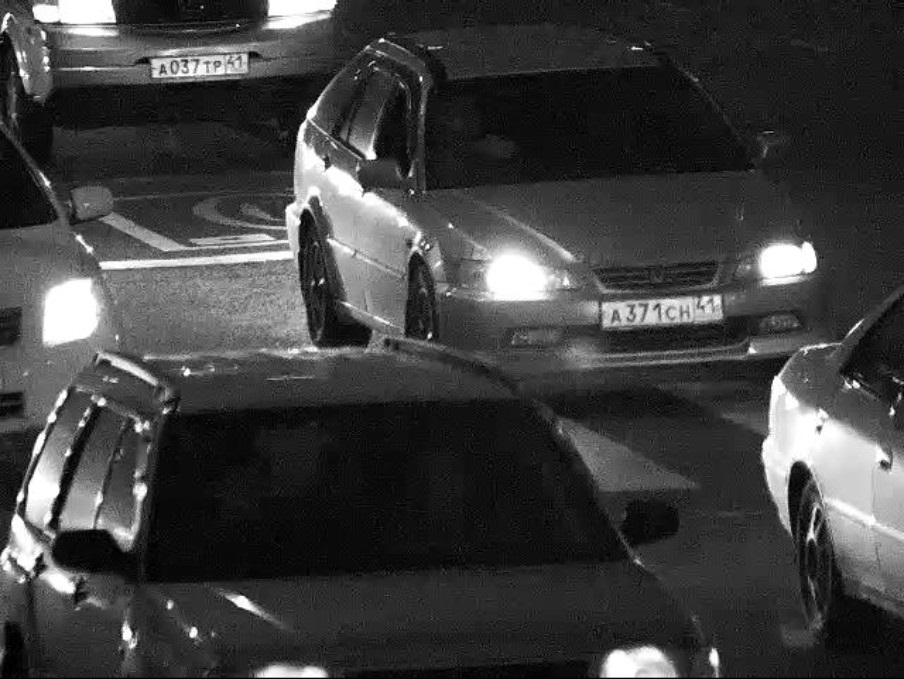

вот снимок с новым объективом- post-128934-091851400 1439286232_thumb.jpg (разрешение 640х480- угол большой, расстояние прохождения номерной пластины в кадре маленькое)

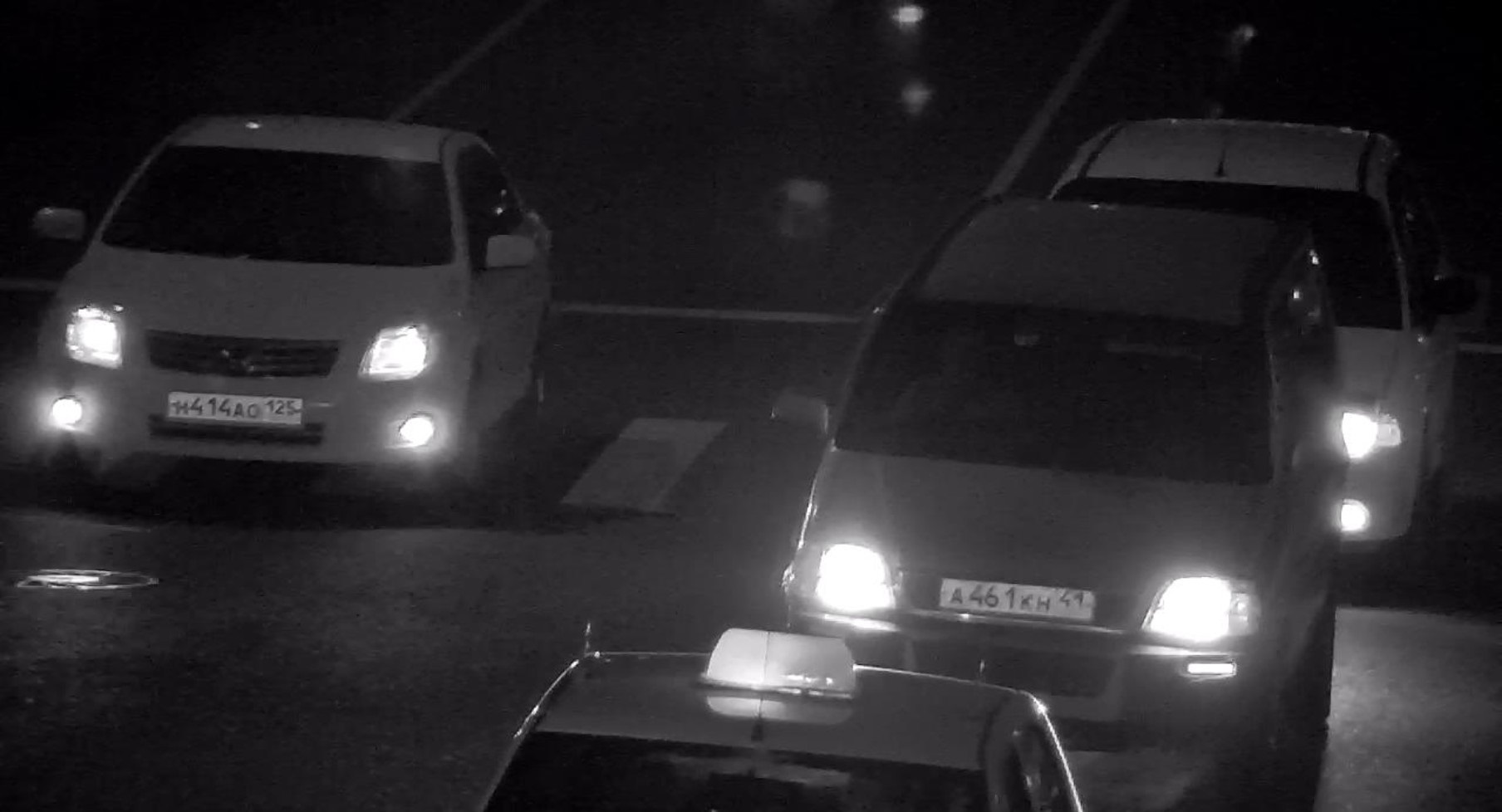

а вот пример снимка с 4012 с объективом fujinon 5-50mm IR-post-128934-000679300 1439286369_thumb.jpg (разрешение 1280х720)

post-128934-091851400 1439286232_thumb.jpg

post-128934-000679300 1439286369_thumb.jpg

Share this post


Link to post
Share on other sites

5откройте диафрагму и настройте с открытой диафрагмой

Share this post


Link to post
Share on other sites

Наоборот прикрыть надо чуток. С открытой будет много лишнего и ГРИП уменьшится.

И битрейт желательно поднять, первый снимок вообще отличный по фокусу, но много артефактов кодека. Второй мыльноват, но тут кажется тоже вина битрейта.

Share this post


Link to post
Share on other sites

ночью ведь она открыта на максимум или нет?

Share this post


Link to post
Share on other sites

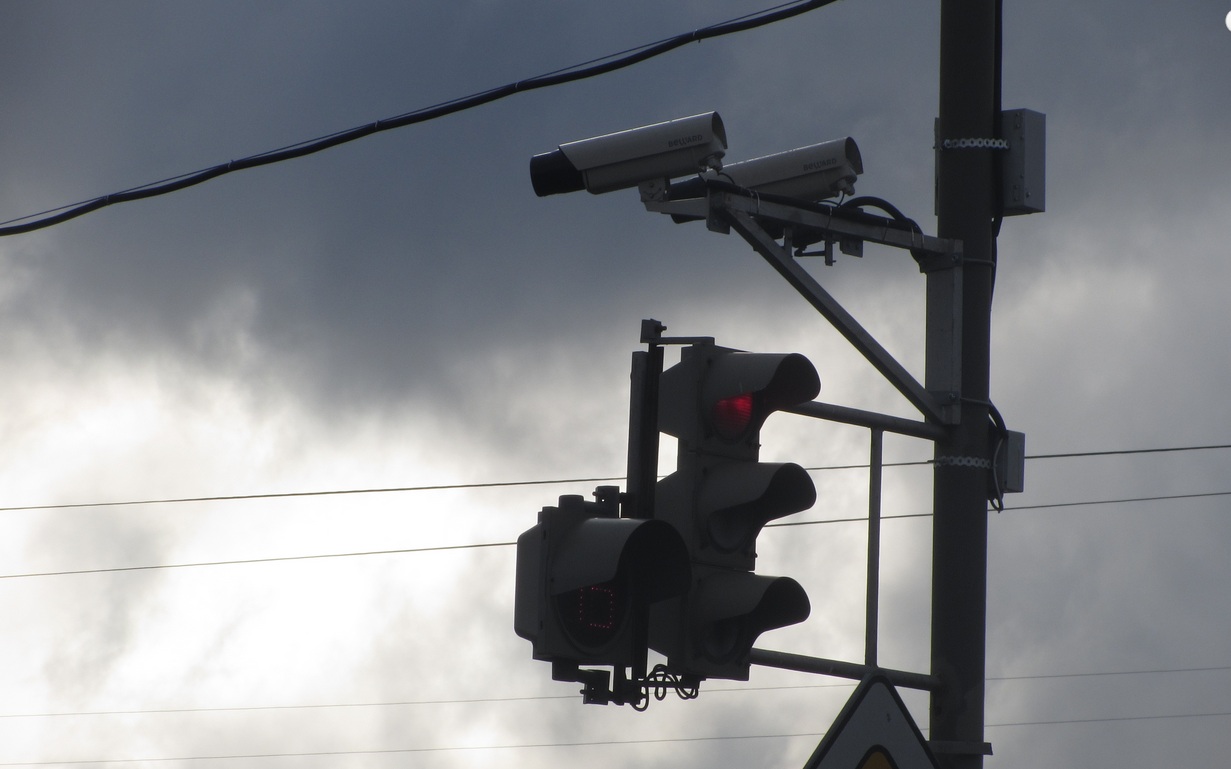

vetreny, Для начала у вас не совсем корректно стоят камеры.

Оптимальное расположение - над потоком и так, чтобы машины не загораживали другдруга.

Не вижу инфракрасной подсветки ночью.

Или ее нет, или она не работает.

Я как-то экспериментировал с установкой прожектора через дорогу.

Результат порадовал, жаль не везде так можно сделать.



Завтра спрошу технарей, какие камеры ставили.

Там было что-то трехмегапиксельное хиквижн и ПО Трассир.

Три полосы, две в одну, одна в другую определяют близка к 100% в любое время суток.

Share this post


Link to post
Share on other sites

Для начала у вас не совсем корректно стоят камеры.

Оптимальное расположение - над потоком и так, чтобы машины не загораживали другдруга.

тут больше уместна фраза "работаем с тем что есть". как расположили камеры интеграторы- с тем и работаем. В 2013 году этот перекресток приняли, непонятно кто и непонятно как, и как им одобрили подвес кронштейнов- так они висеть и будут. Интеграторы разводят руками, поэтому уже идет принципиальная борьба "слепить из того что есть и как есть" post-128934-049750400 1439354622_thumb.jpg

Не вижу инфракрасной подсветки ночью.

Или ее нет, или она не работает.

подсветка есть, скорость затвора 1/1000 по этому ее не особо ярко и видно, ну и расстояние 70 метров.

Там было что-то трехмегапиксельное хиквижн и ПО Трассир.

бюджет позволял поставить и 5 мегапиксельные камеры, но всего потенциала не раскрыть-1 лицензия ПО которое обрабатывает этот поток включает максимальное разрешение 704х576. Если мы хотим выставить разрешение на камере 1280х720, то это уже 2 лецензии.

И битрейт желательно поднять, первый снимок вообще отличный по фокусу, но много артефактов кодека. Второй мыльноват, но тут кажется тоже вина битрейта.

битрейт выставлен постоянный шириной 4096 Kbps при разрешении 704х576.

Share this post


Link to post
Share on other sites

ночью ведь она открыта на максимум или нет?

на DS-2CD864FWD-E управление диафрагмой DC, ручного управления я не нашел, могу управлять только скоростью электронного затвора чье значение 1/1000 либо 1/750 если ИК подсветки не видно. я что то делаю не так?
