DGS-1100-06/ME - электрическая cхема?

Есть в хозяйстве DGS-1100-06/ME - всем хороши, кроме что горят от грозы или бросков питания. В сервис тоже не натаскаешься.

Вскрытие коммутатора показало что на плате предусмотрены места еще для 8 емкостей(фильтры видать). Т.е. продают предельно упрощенную сборку.

Кто нибуть пробовал переделывать этот коммутатор, чтобы повысить его жизнестойкость, или где взять схему?

Share this post


Link to post
Share on other sites

Схемы нет и не будет. Все включения типовые. Смотрите даташиты на применяемые чипы.



Нарисуйте, куда должны впаиваться конденсаторы. Или хотябы сфотографируйте.





105%, что "стойкость" коммутатора повысить нельзя. Используйте грозозащиту.

Share this post


Link to post
Share on other sites

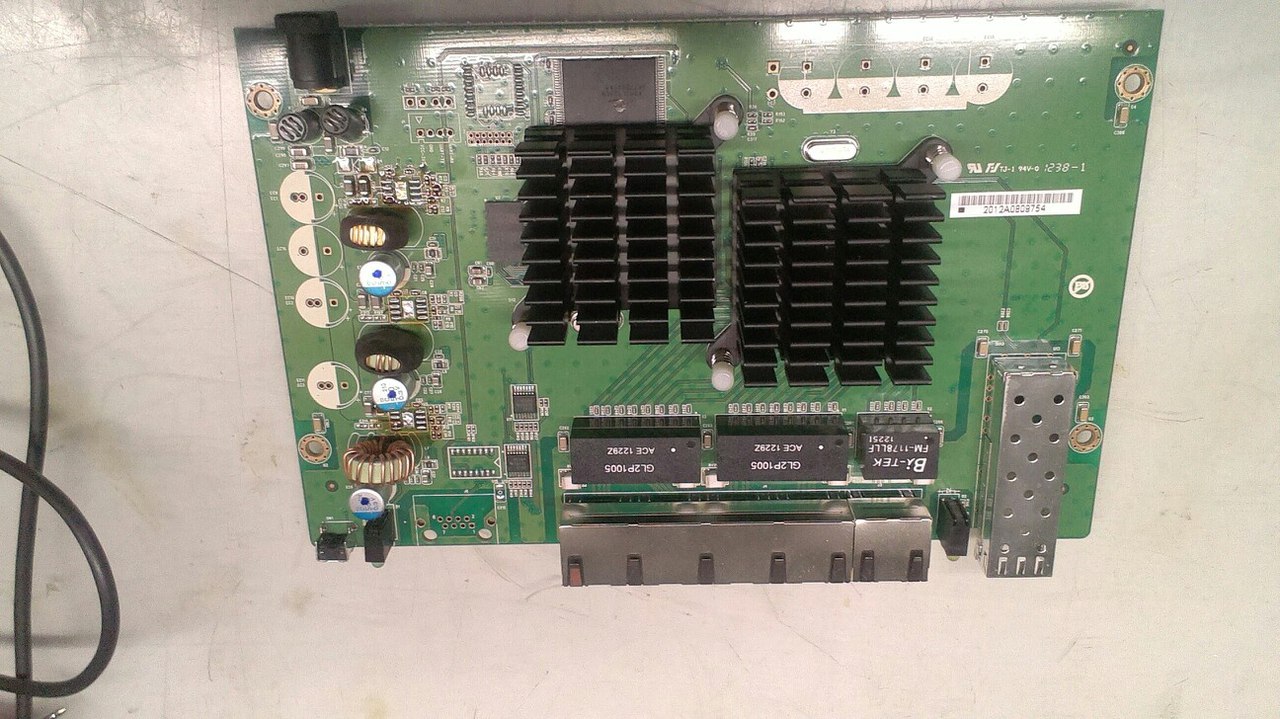

Вот фото внутреностей. Рядом стоят DES-3010G спокойно выживают все катаклизмы.

post-6402-014551400 1438058165_thumb.jpg

post-6402-027299400 1438058210_thumb.jpg

post-6402-014551400 1438058165_thumb.jpg

post-6402-027299400 1438058210_thumb.jpg

Share this post


Link to post
Share on other sites

3010г горят как спички) блоки питания просто взрываются)

Share this post


Link to post
Share on other sites

У меня статистика показывает наоборот, минимальный % сгоревших портов, если и горит блок питания - легко ремонтируется, основная проблема с DES-3010G слетают прошивки после гроз и бросков по питанию.

Share this post


Link to post
Share on other sites

И чего там дорабатывать? Нераспаянные кондёры в цепях источника питания, который, до кучи, на этой плате разграблен.

Share this post


Link to post
Share on other sites
