mefer Posted July 26, 2015 Posted July 26, 2015 Голова отдаёт много, что равняется 5 Дб сигнала. В итоге хватает на более чем 250 портов. Онушки я планирую до -25 ДБ, хотя они работают и при -30 без ошибок. Жаль голова держит всего 64 опушки на порт. Но как планирую сеть я (все соединения только на сварке и без разъёмов)вижу отвод на улицу. Закладываются туда сплиттер мощности отвода от которого хватает на 50% существующих домов и иду дальше. До точек разделения тягу много волокрнный кабель, дабы иметь возможность куст переварить быстро на отдельный порт головы. Но в итоге мощи очень много. Кто как считает запасы по мощности? У каких вендоров GePon какая чувствмтельность? У GW опушки пашут до -30Дб без особых проблем? Какова максимальная мощь на онушку . Я допускают максимум -13Дб. Каков опыт по максимальным и минимальным уровням сигнала? Вставить ник Quote
hRUst Posted July 26, 2015 Posted July 26, 2015 Я делю 1x8, после 1x16. Везде сварка Вставить ник Quote
Diman_xxxx Posted July 26, 2015 Posted July 26, 2015 Минимум -35. Максимум - неизвестно. Главное чтобы на порту не было большой разницы уровней на клиентах. Дельта должна быть не более 10dBm (или 14) не помню. Например у нас кое-где идеал ону на клиенте -19dBm. Но, с учетом розеток, выползших/уползших на муфте волокон, загнутых дропов и пачей и ктв приемников( кривых рук и халатности - короче реальности) - получаем те самые -28 dBm. В отдаленных районах (другие порты), еще 7 dBm можно легко потерять на магистрали в 10 км. И тут вуаля -35 dBm, но работает собака:))) Но стремно и принимаем меры. Вставить ник Quote
uk2558 Posted July 27, 2015 Posted July 27, 2015 (edited) Gepon BDCOM, 64 на порт, в частном 1х8 и за ним 8 по 1х8. В МКД - 1х2 и 2 по 1х32. Edited July 27, 2015 by uk2558 Вставить ник Quote
Serejka Posted July 27, 2015 Posted July 27, 2015 еще 7 dBm можно легко потерять на магистрали в 10 км. такое переваривать сразу нужно. Вставить ник Quote
Diman_xxxx Posted July 27, 2015 Posted July 27, 2015 еще 7 dBm можно легко потерять на магистрали в 10 км. такое переваривать сразу нужно. Можно, если кабель свой, подвешен недавно, и с доступом все гладко ;) Вставить ник Quote
Saab95 Posted July 27, 2015 Posted July 27, 2015 Вот например уровни сигналов с Eltex с сортировкой от самого худшего на ветке. Все работает без проблем. 0.1 uW (-40.0 dBm) 0.1 uW (-40.0 dBm) 0.3 uW (-35.2 dBm) 0.5 uW (-33.0 dBm) 0.6 uW (-32.2 dBm) 0.6 uW (-32.2 dBm) 0.8 uW (-31.0 dBm) 1.0 uW (-30.0 dBm) 1.3 uW (-28.9 dBm) 1.3 uW (-28.9 dBm) 1.4 uW (-28.5 dBm) 1.4 uW (-28.5 dBm) 1.5 uW (-28.2 dBm) 1.6 uW (-28.0 dBm) 1.6 uW (-28.0 dBm) 1.7 uW (-27.7 dBm) 1.7 uW (-27.7 dBm) 1.7 uW (-27.7 dBm) 1.7 uW (-27.7 dBm) 1.7 uW (-27.7 dBm) 1.7 uW (-27.7 dBm) 1.8 uW (-27.4 dBm) 1.9 uW (-27.2 dBm) 1.9 uW (-27.2 dBm) 2.0 uW (-27.0 dBm) 2.0 uW (-27.0 dBm) 2.0 uW (-27.0 dBm) 2.0 uW (-27.0 dBm) 2.1 uW (-26.8 dBm) 2.1 uW (-26.8 dBm) 2.1 uW (-26.8 dBm) 2.1 uW (-26.8 dBm) 2.2 uW (-26.6 dBm) 2.2 uW (-26.6 dBm) 2.3 uW (-26.4 dBm) 2.3 uW (-26.4 dBm) 2.5 uW (-26.0 dBm) 2.5 uW (-26.0 dBm) 2.5 uW (-26.0 dBm) 2.5 uW (-26.0 dBm) 2.5 uW (-26.0 dBm) 2.6 uW (-25.9 dBm) 2.9 uW (-25.4 dBm) 2.9 uW (-25.4 dBm) 2.9 uW (-25.4 dBm) 3.0 uW (-25.2 dBm) 3.0 uW (-25.2 dBm) 3.3 uW (-24.8 dBm) 3.3 uW (-24.8 dBm) 3.4 uW (-24.7 dBm) 3.5 uW (-24.6 dBm) 3.5 uW (-24.6 dBm) 3.6 uW (-24.4 dBm) 3.6 uW (-24.4 dBm) 3.6 uW (-24.4 dBm) 3.6 uW (-24.4 dBm) 4.5 uW (-23.5 dBm) 4.8 uW (-23.2 dBm) 4.9 uW (-23.1 dBm) 5.2 uW (-22.8 dBm) 5.4 uW (-22.7 dBm) 5.5 uW (-22.6 dBm) 5.6 uW (-22.5 dBm) 6.4 uW (-21.9 dBm) 7.9 uW (-21.0 dBm) 9.4 uW (-20.3 dBm) 10.0 uW (-20.0 dBm) 11.4 uW (-19.4 dBm) 14.7 uW (-18.3 dBm) 17.3 uW (-17.6 dBm) 17.5 uW (-17.6 dBm) 17.9 uW (-17.5 dBm) 19.1 uW (-17.2 dBm) 27.6 uW (-15.6 dBm) Каков опыт по максимальным и минимальным уровням сигнала? Усилитель в разрыв волокна поставьте. Вставить ник Quote
Saab95 Posted July 27, 2015 Posted July 27, 2015 что у вас там на -40 ? NTE-2 с мощным модулем. Эти приставки 2-х видов бывают. Вставить ник Quote
Nazarovig Posted July 29, 2015 Posted July 29, 2015 Каждое ответвление от основной магистрали представляет собой «поддерево» и может быть выполнено с использованием делителя 1х8 или комбинации делителей 1х2 и 1х4. Вставить ник Quote
TiRider Posted August 1, 2015 Posted August 1, 2015 Я делю 1x8, после 1x16. Везде сварка Голова Eltex Lte? Вставить ник Quote
Diman_xxxx Posted August 1, 2015 Posted August 1, 2015 что у вас там на -40 ? NTE-2 с мощным модулем. Эти приставки 2-х видов бывают. Что такие клиенты c -40 dbm получают нормальные 100mbps без ошибок? когда на другом конце дерева клиент с -20dbm также качает 100mbps ? Фантастика ) Вставить ник Quote
kriks Posted August 1, 2015 Posted August 1, 2015 Элтекс нте2 работали максимум до -31 дБ. Далее уже отваливались. Модуля заводские от элтекса. Вставить ник Quote
Saab95 Posted August 3, 2015 Posted August 3, 2015 Что такие клиенты c -40 dbm получают нормальные 100mbps без ошибок? когда на другом конце дерева клиент с -20dbm также качает 100mbps ? Фантастика ) Да, все работает без проблем. И почему 100? Когда порт сетевой гигабитный. Вставить ник Quote
Diman_xxxx Posted August 3, 2015 Posted August 3, 2015 Хотябы 100, но можете отписать что будет с гигабитом Вставить ник Quote
viper063 Posted August 6, 2015 Posted August 6, 2015 Вопрос знающим. С одного порта олт до разных ону затухание пляшет от -17 до -25, делители 1х8 за ним 1х8. Возможны ли сбои в работе с таким разбегом? Оборудование bdcom Вставить ник Quote
Saab95 Posted August 6, 2015 Posted August 6, 2015 Никаких проблем не будет, это штатные условия работы. Вставить ник Quote
Diman_xxxx Posted August 6, 2015 Posted August 6, 2015 Вопрос знающим. С одного порта олт до разных ону затухание пляшет от -17 до -25, делители 1х8 за ним 1х8. Возможны ли сбои в работе с таким разбегом? Оборудование bdcom Поидееине все должны работать штатно Вставить ник Quote
hRUst Posted August 6, 2015 Posted August 6, 2015 Я делю 1x8, после 1x16. Везде сварка Голова Eltex Lte? Да, класс Б Вставить ник Quote

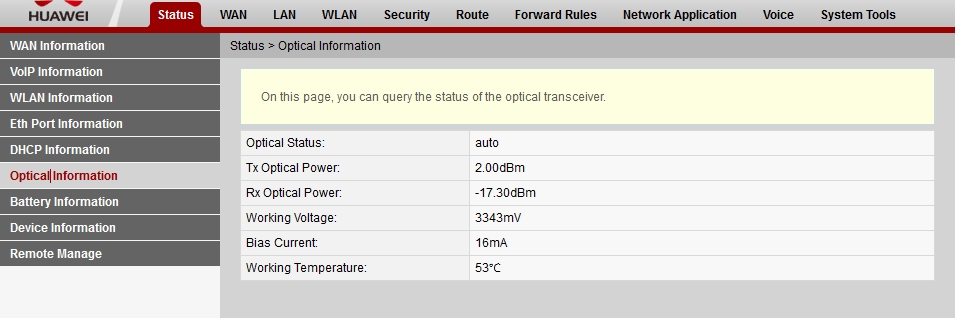

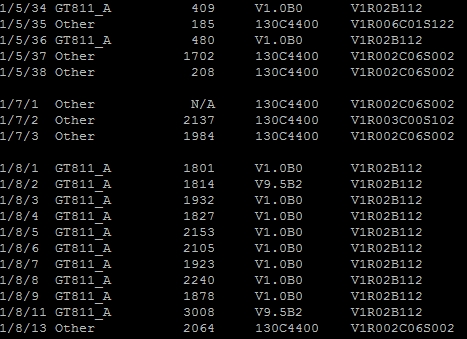

whitenoise Posted August 7, 2015 Posted August 7, 2015 (edited) level 0 / olt port / 1:2 level 1 / distribution box / 1:8 level 2 / subscriber box / 1:4 or 1:8 OLT GWDelight, XDK, BDCOM onu gwdelight 811, xdk, huawei HG8245 Bulgaria, near capital / 5 - 35km / Edited August 8, 2015 by whitenoise Вставить ник Quote
mefer Posted August 9, 2015 Author Posted August 9, 2015 Блин. Равные деления и частный сектор это фигня. Как делаю я. С головы идёт 5 ДБ. Далее делю на пополам. Получаю по 2.5 дБ. Далее смотрю - по той то улице будет максимум 16 абонов и даю туда отвод . отвод считаю просто 2 абона - -3.4, 4 абона - -6.8, 8 абонов - -11дб , 16 абонов - -15 дБ. При нормальной работе при -26дб значит получается -26+15= -16 дБ Значит затухание нужно 16+2.5 = 18.5 вот от того и пляшу. Ставлю 5 на 95% и получаю на отводе на 16 клиентов максимум . И так далее. Не вижу смысла готовить равное деление. Если поровну делить то буду иметь более 200 портов на -24Дб И так далее. Не вижу смысла готовить равное деление. Если поровну делить то буду иметь более 200 портов на -24Дб Активно использую сплттера 1/99,2/98,3/97, и так далее Вставить ник Quote
mefer Posted August 9, 2015 Author Posted August 9, 2015 что у вас там на -40 ? NTE-2 с мощным модулем. Эти приставки 2-х видов бывают. Почему именно элтекс? У меня gw delight работают без проблем. Стабильные поставки и легко настраиваются. Цена почти как у бдком, только иптв работает на ура. Цена она с 100 мбит портом 2900 р голова на 4 порта 70000 Вставить ник Quote
Saab95 Posted August 10, 2015 Posted August 10, 2015 Блин. Равные деления и частный сектор это фигня. Как делаю я. С головы идёт 5 ДБ. Далее делю на пополам. Получаю по 2.5 дБ. Далее смотрю - по той то улице будет максимум 16 абонов и даю туда отвод . отвод считаю просто 2 абона - -3.4, 4 абона - -6.8, 8 абонов - -11дб , 16 абонов - -15 дБ. А мы берем сплиттер на 1/4 и ставим, потом берем еще на 1/4 и ставим, это уже 1/16, потом берем еще 1/4 и ставим, уже 1/32, потом еще по одному 1/4 и получаем 1/128. На этом все. В такой схеме всегда легко переиграть волокна при достаточном запасе волокон в кабелях между муфтами. Например на первом столбе сплиттер 1/4, а подключено всего 3 абонента и больше не будет, берем отвод от него и по магистральному кабелю тянем на вторую муфту улицы, там от этого волокна подключаем абонента, и так же ставим сплиттер еще на 1/4, при этом оттуда можно взять еще 2 волокна, а 2 свободных пустить на третью муфту, ведь уже 2 жилки в магистральном кабеле свободны. Почему именно элтекс? У меня gw delight работают без проблем. Стабильные поставки и легко настраиваются. Цена почти как у бдком, только иптв работает на ура. Цена она с 100 мбит портом 2900 р голова на 4 порта 70000 Елтексовская приставка с одним портом на гиг и одним на 100 стоит намного ниже, чем 2900р. Нельзя просто так сравнивать розничные цены без скидок. Вставить ник Quote
Renaissance87 Posted August 10, 2015 Posted August 10, 2015 http://eltex.nsk.ru/catalog/lte-8x.php Коэффициент разветвления - до 1:128 Для версии ПО 3.14.1 и выше Вставить ник Quote
Diman_xxxx Posted August 10, 2015 Posted August 10, 2015 2 mefer и saab:-), зато с двумя типами сплитеров(а поидее с одним конечным1/8), любому балбесу понятно откуда кабель к абоненту тянуть. Скажите что все в пять сек на мобили посмотрчт где какой уровень должен быть и в интернетах сразу конвертнут % от дб чтоб поставить правельный сплиттер? или ваш инженер каждому монтажнику перед выездом будет указывать откуда кабель тянуть? пс, если только у вас не 2 дома на километр, хотя и так, имея запас по волокнам, можоо сигнал вернуть обратно, напимер.. такчто ну их:-) Вставить ник Quote
