ePMP 1000 в качестве моста

Добрый день. Есть желание попробовать сабж в качестве ptp моста на расстояниях до 3-4 км со встроенной антенной. Я правильно понимаю, что два абонентских модуля можно настроить для ptp ?

Скиньте ссылку на крепёж для модуля на трубостойку. Еще вопрос, можно использовать пассивные рефлекторы от Motorola Canopy, RD27 кажется называется ? Если да, то не будет проблем с креплением модуля на рефлектор?

Share this post


Link to post
Share on other sites

Добрый день. Есть желание попробовать сабж в качестве ptp моста на расстояниях до 3-4 км со встроенной антенной. Я правильно понимаю, что два абонентских модуля можно настроить для ptp ?

Скиньте ссылку на крепёж для модуля на трубостойку. Еще вопрос, можно использовать пассивные рефлекторы от Motorola Canopy, RD27 кажется называется ? Если да, то не будет проблем с креплением модуля на рефлектор?



ePMP Integrated ( встроенные антенны 13 дби) будут работать на 3-4 км, но если будут помехи, то не будет максимальной модуляции и результат может быть неудовлетворительным. Вместо рефлекторов с ePMP integrated лучше использовать устройства Force 110 в 5 Ггц или Force 200 в 2.4 Ггц. ( выйдет через месяц).

Share this post


Link to post
Share on other sites

но если будут помехи, то не будет максимальной модуляции и результат может быть неудовлетворительным



и даже если будут макс модуляции в 100% то результат все равно будет убогий.....



никто не даст гарантий, тут ставит и смотреть по месту. камбиум не панацея но шансы выше всех в лов кост

Share this post


Link to post
Share on other sites

Про убогость скорее правда. 4,3км прямой видимости - не очень понравилось.



Хотя, завтра приложу скринов, может что-нибудь подскажете

Share this post


Link to post
Share on other sites

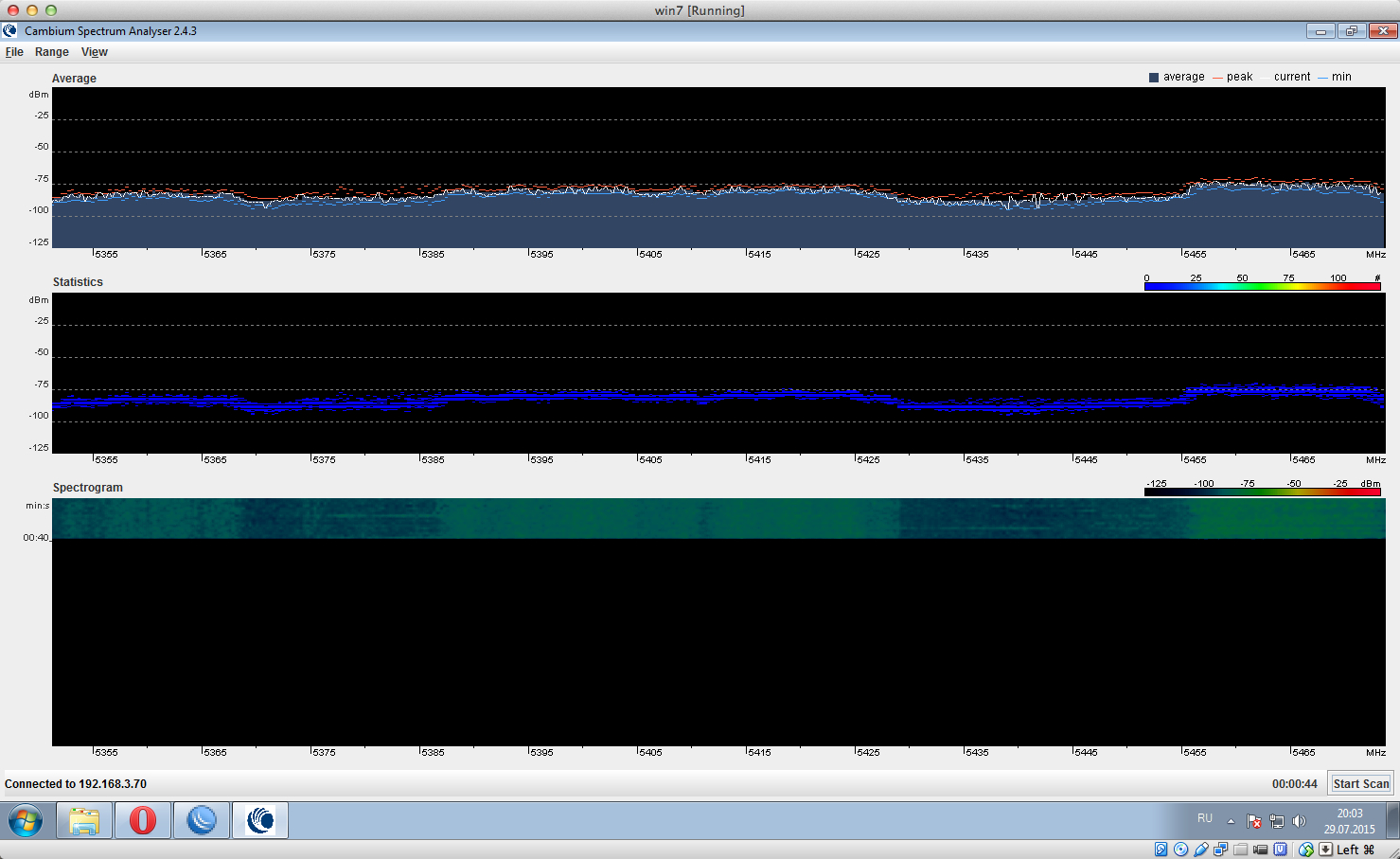

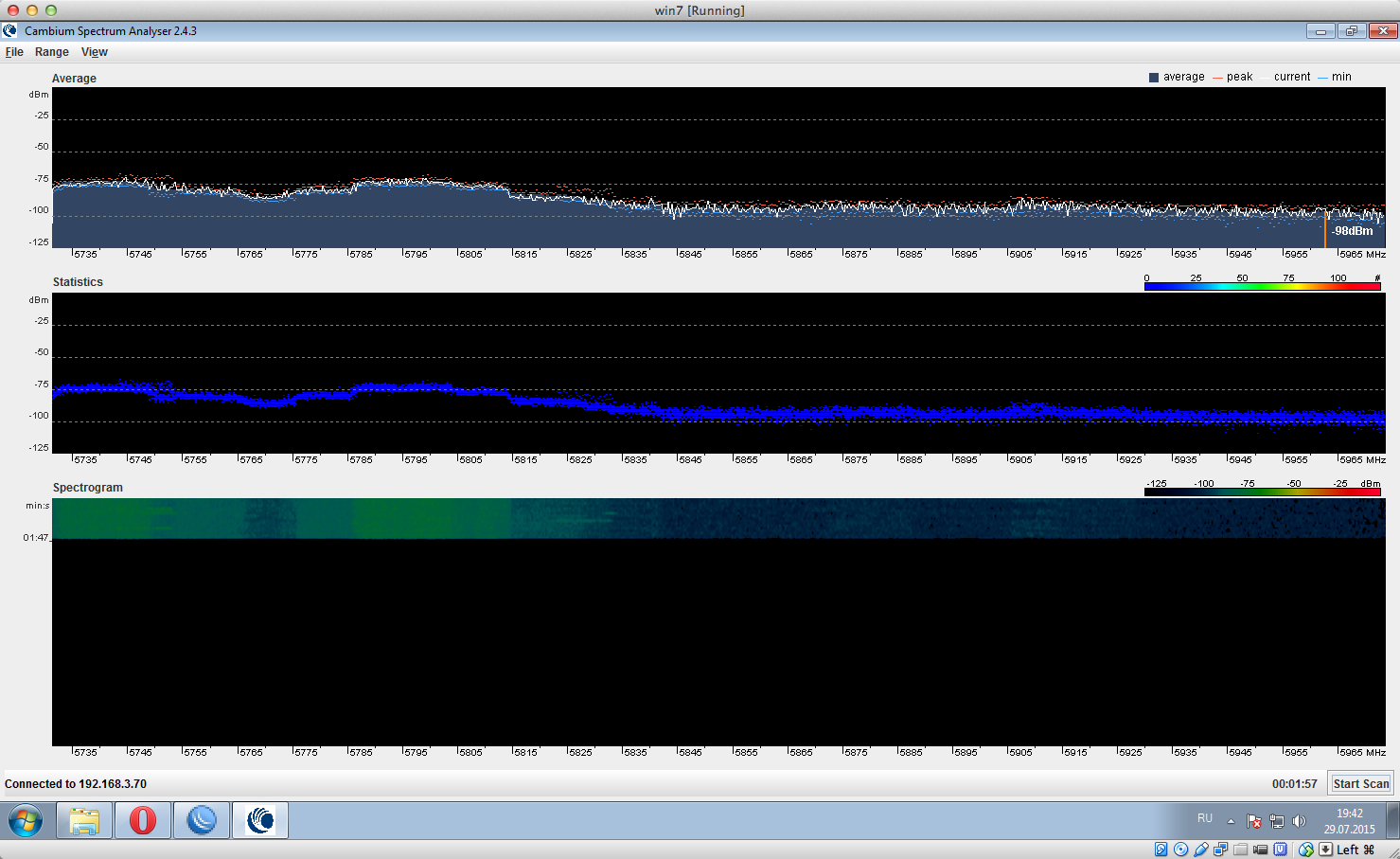

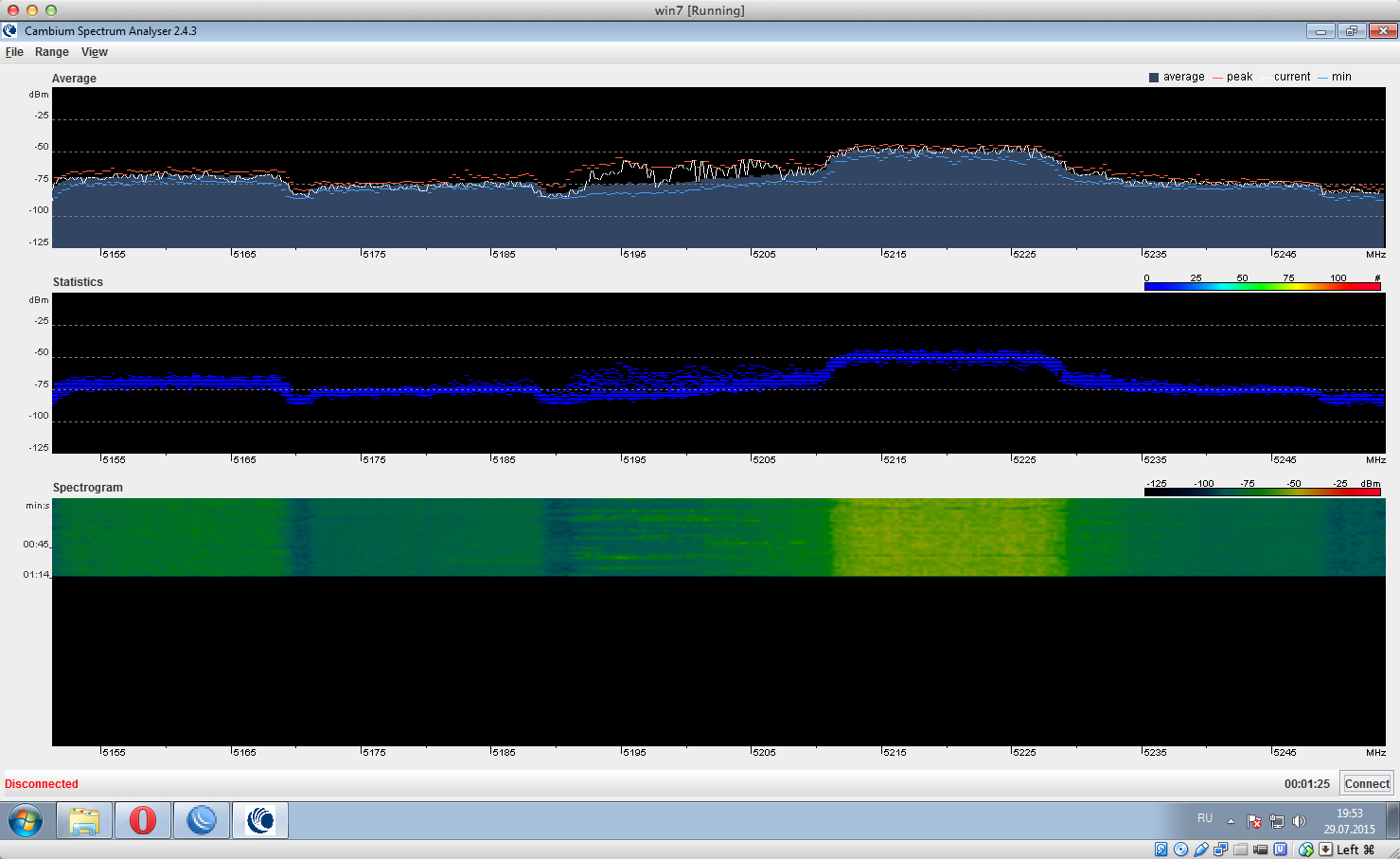

спектр

анализатор жутко глючит, постоянно вылетает, перезапустишь - нормально на несколько минут, и все по кругу

post-68865-066812700 1438606083_thumb.jpg

post-68865-097177900 1438606085_thumb.jpg

post-68865-056814900 1438606087_thumb.jpg

post-68865-095377400 1438606089_thumb.jpg

post-68865-029285800 1438606092_thumb.jpg

post-68865-001899200 1438606094_thumb.jpg

Edited by alex_ok

Share this post


Link to post
Share on other sites

спектр

анализатор жутко глючит, постоянно вылетает, перезапустишь - нормально на несколько минут, и все по кругу

Так в чем проблема то ?

Share this post


Link to post
Share on other sites

Так в чем проблема то ?

Что тебе в словах ниже непонятно ?

анализатор жутко глючит, постоянно вылетает



Про убогость скорее правда. 4,3км прямой видимости - не очень понравилось.

Если линк на девайсах со встроенной антенной, беда печаль в шумном эфире.

Уровни сигналов, мощность, какие ?

Share this post


Link to post
Share on other sites

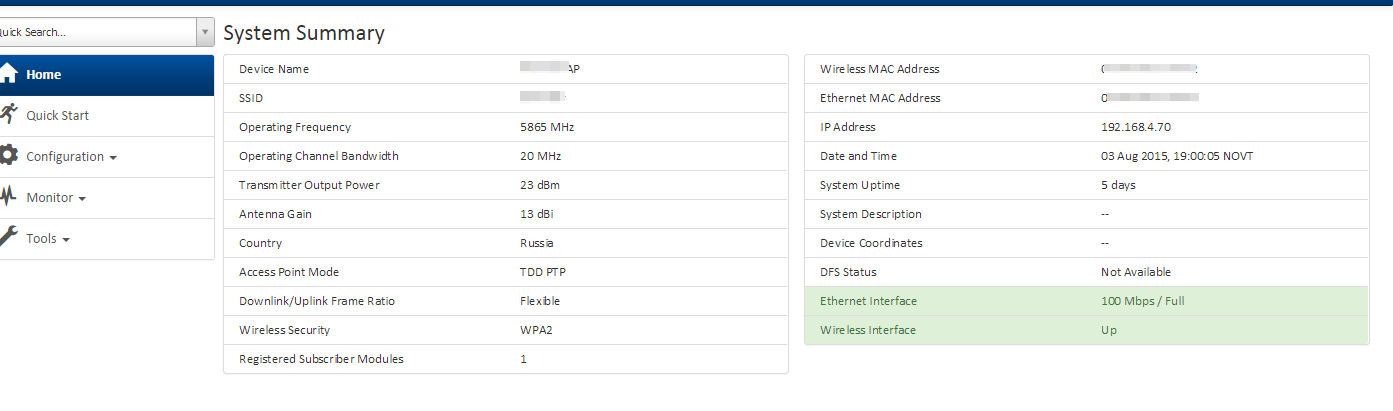

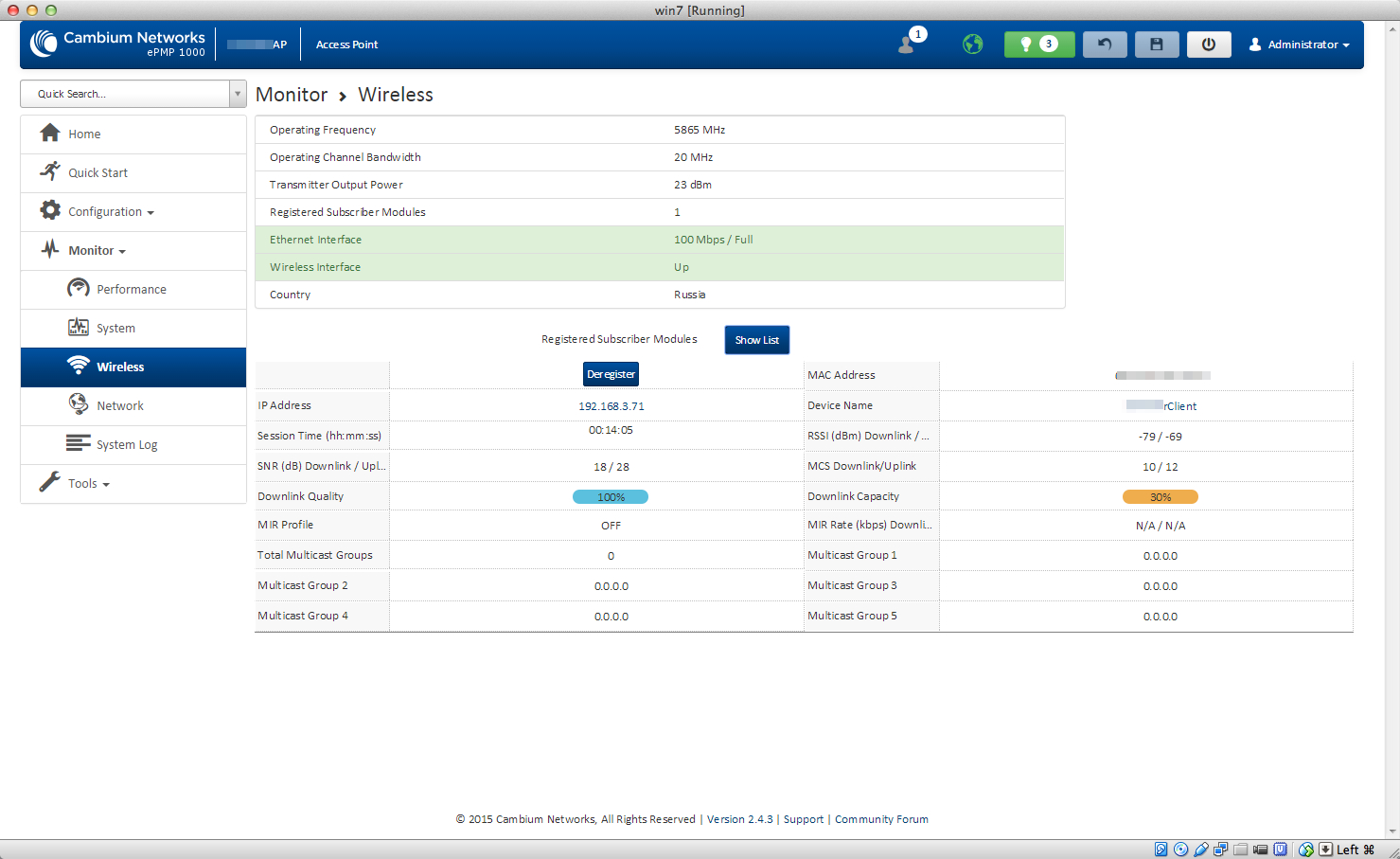

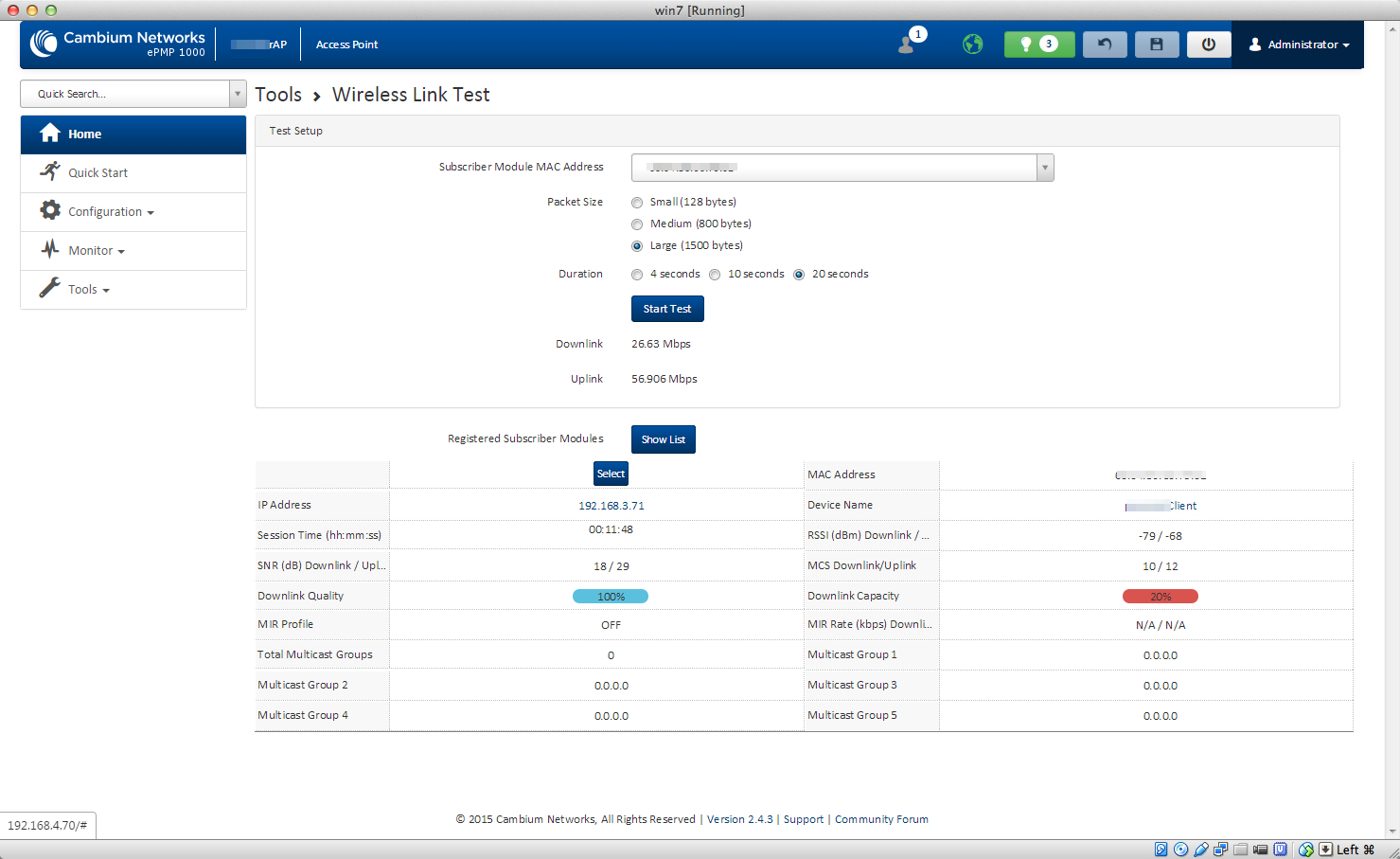

а вот немного данных с ap.



сам что понял из всего - нужно либо клиента на несколько градусов поднять выше, либо базу опустить.

как определить что конкретно?



[uPD]

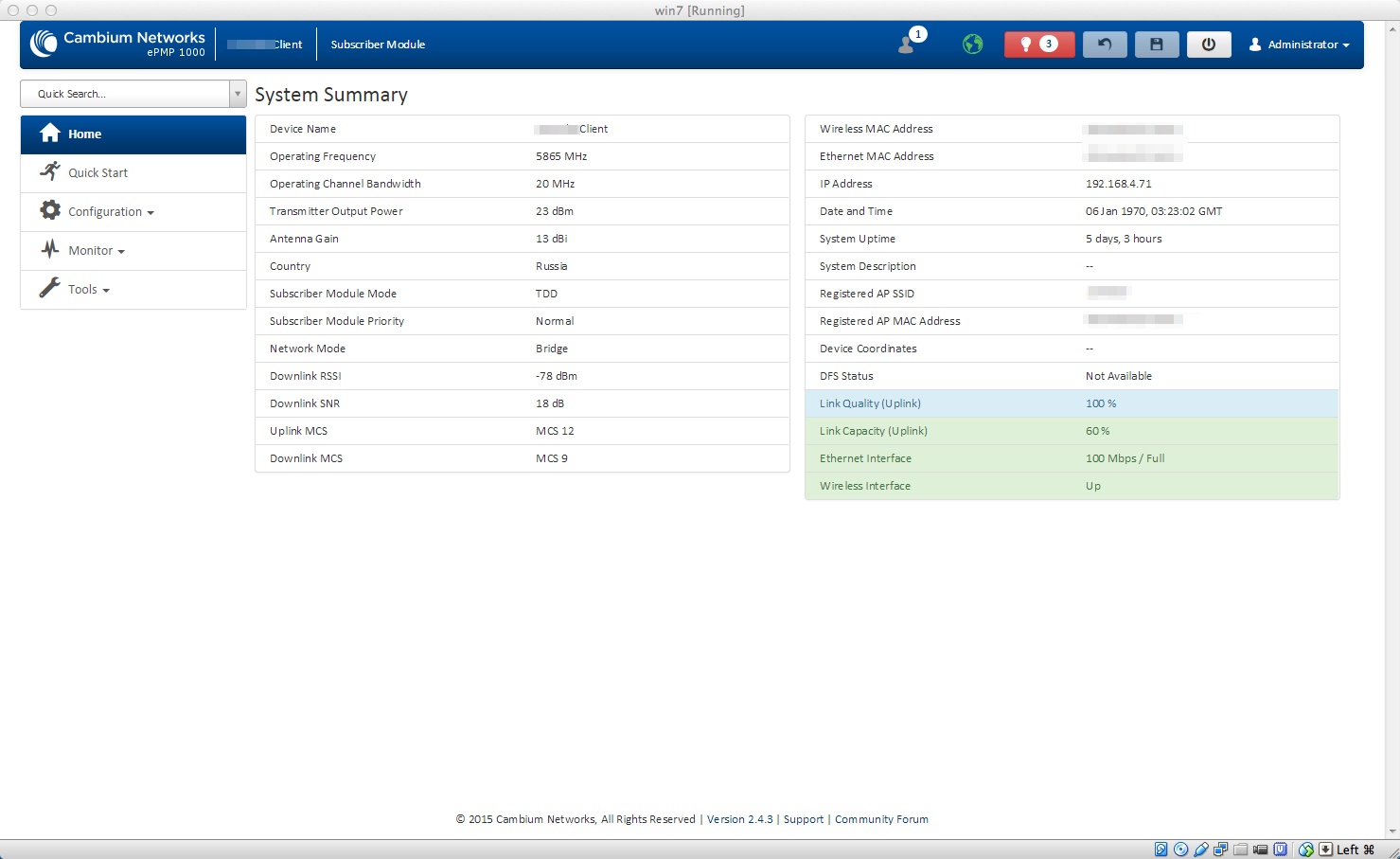

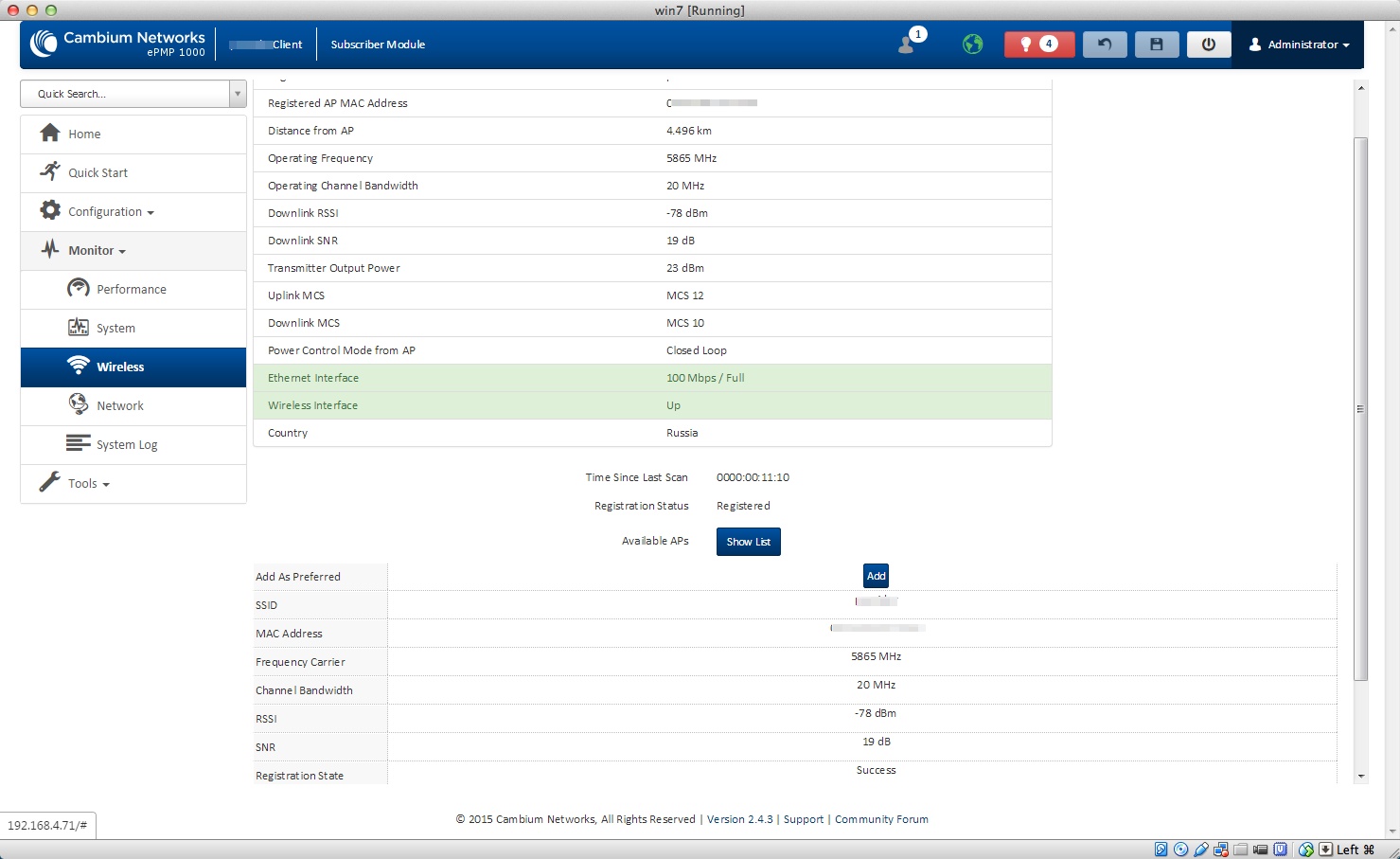

данные с клиента

post-68865-087110000 1438607031_thumb.jpg

post-68865-013321400 1438607033_thumb.jpg

post-68865-051155700 1438607034_thumb.jpg

post-68865-016769600 1438608264_thumb.jpg

post-68865-027799600 1438608265_thumb.jpg

Edited by alex_ok

Share this post


Link to post
Share on other sites

Так в чем проблема то ?



вцелом я рад что это все заработало, но хочется не жарить ну и получше желательно - я уверен что кембиум сможет

конечно приглядываюсь к 110ому, но пока не до него

Share this post


Link to post
Share on other sites

4,5 км - на MCS15 можно рассчитывать с empm1000?

Edited by alex_ok

Share this post


Link to post
Share on other sites

спектр

анализатор жутко глючит, постоянно вылетает, перезапустишь - нормально на несколько минут, и все по кругу



В версии 2.4.3 спектроанализатор сломан, использовать практически невозможно!

Share this post


Link to post
Share on other sites

4,5 км - на MCS15 можно рассчитывать с empm1000?

На 4.5 км на Tx 27 Дбм на ePMP Integrated ( 13 дБи) расчетно в LOS можно получить сигнал -67 дБм и поднять MCS15/15 но без помех. У вас помехи есть и немалые. Нужно ставить Force 110, тогда получите MCS15/15.

И поставьте страну Other и Tx 27-30 дбм.

Share this post


Link to post
Share on other sites

В 4900 чистенько же, только там мощность не выставляется больше 17-ти что ли...

Share this post


Link to post
Share on other sites

В 4900 чистенько же, только там мощность не выставляется больше 17-ти что ли...

В 4950Мгц не выставляется больше 15 дБм, в 5.1 ГГЦ - больше 17 дБм. В 4940 Мгц и ниже лучше не ставить, падает модуляция.

Share this post


Link to post
Share on other sites

Похоже в рашке мало кто торгует в розницу...

Share this post


Link to post
Share on other sites

К вопросу о сравнении ePMP точка -точка с убнт AF5X.

Их сравнивать некорректно. Это принципиально разные железки, ePMP - SOC на базе wifi чипсета. AF5X - FPGA c SDR ( software defined radio)- типа релейки в 5 Ггц. Общее у них только протокол TDD. И ePMP заточен под малтипойнт, вот и сравнивайте его с Рокет Титаниум. В точка-точка ePMP также может применяться как лоу кост решение до 200 Mbps (UL+DL) вот и сравнивайте его также с рокетами и нанобимами.

АF5X уместно сравнивать c Камбиум PTP650 и PTP450i. Они близки аппаратно -FPGA и SDR. У Камбиум OFDM 512/1024 FFT, а AF5X - single carrier со всеми вытекающими их этого проблемами работы в 5Ггц. И у них разная производительность FPGA, по софту у убнт нет XPIC и нет информации- есть ли, и если есть, то как работает AMC.

PTP650 выдает 400 Mbps download на 50 км см здесь. Над водой 16 км почти 450Мbps( UL+DL) здесь

Данных по PTP 450i в 40 Мгц ( будет в последующих релизах софта) пока нет. Ожидаем 260 Mbps (UL+DL) c ппс 75K.

AF5X 11 км LOS, 30 дБи диши выдал ( тест в его профильной теме) в 40 Мгц в TCP тесте 200М download +50М upload. Правда человек, кто проводил тесты утверждает что был еще живой трафик 50М, приводя сомнительные графики самого убнт, что не принимается, -незачет.

Share this post


Link to post
Share on other sites

ИМХО, корректно сравнивать решения одного ценового диапазона, если они способны выполнять одинаковые функции.

Share this post


Link to post
Share on other sites

ИМХО, корректно сравнивать решения одного ценового диапазона, если они способны выполнять одинаковые функции.

Это люди с темы AF5X начали вдруг сравнивать релейку 5 Ггц с ePMP. Вот и обьясняю.

Share this post


Link to post
Share on other sites

В городе стабильно 800 метров с учетом больших помех. 40-65 метров тянет.
