Настройка ERPS на SNR

Приветствую господа.

Я новичок в сетевом инжиниринге.

Можете поделиться информацией по настройке протокола ERPS на коммутаторах SNR. Желательно с примерами и описанием команд. (и если возможно, то на русском языке).

Или у кого может есть сохраненные конфиги настройки протокола, тоже было бы не плохо)



Информацию искал, но ее очень мало в сети. Буду признателен если поможете с инфой)



Заранее большое спасибо.

Edited by nevor

Share this post


Link to post
Share on other sites

Может криво описал, но настраивал сам во время тестирования на 2960 в качестве эксперимента, с другой стороны был D-Link DES-3200-10



вланы для кольца

spanning-tree mst configuration
instance 1 vlan 172-174



сама настройка erps

!
erps-ring 1
erps-instance 1
guard-timer 200 -> тут у длинка 500, на нем ставил 200 т.к. у снра максимум 200
raps-mel 1 -> тут у длика 7, ставил 1 на длинке
rpl port1 owner -> поидее порт овнера, я так полностью и не понял
protected-instance 1 -> указывается номер инстанса со списком вланов для кольца ( spanning-tree mst configuration instance 1 vlan 172-174)
control-vlan 3001 -> сам влан управления кольцом (R-APS VLAN)
exit
!
erps-ring enable
open-ring -> нужна ли она или нет я хз, чтоб убрать надо выключить все кольцо.
!

понятия West-East как у Длинка нет, есть port0 и port1

настраиваются на интерфейсах erps-ring 1 portX

Interface Ethernet1/23
mls qos trust dscp
switchport mode hybrid
switchport hybrid allowed vlan 172-174;3001 tag
erps-ring 1 port1
ip dhcp snooping trust

Interface Ethernet1/28
mls qos trust dscp
switchport mode hybrid
switchport hybrid allowed vlan 172-174;3001 tag
erps-ring 1 port0
ip dhcp snooping trust

Edited by ShumBor

Share this post


Link to post
Share on other sites

Спасибо, буду пробовать, вот если нужно еще нашел документацию по настройке ERPS на SNR, там во второй части с примерами и описанием команд. По ней собственно и пытаюсь настроить)



http://data.nag.ru/SNR%20Switches/Configuration%20Guide/SNR-S3750G-24S-E/04-MSTP%20Configuration.pdf

Share this post


Link to post
Share on other sites

Добрый день.

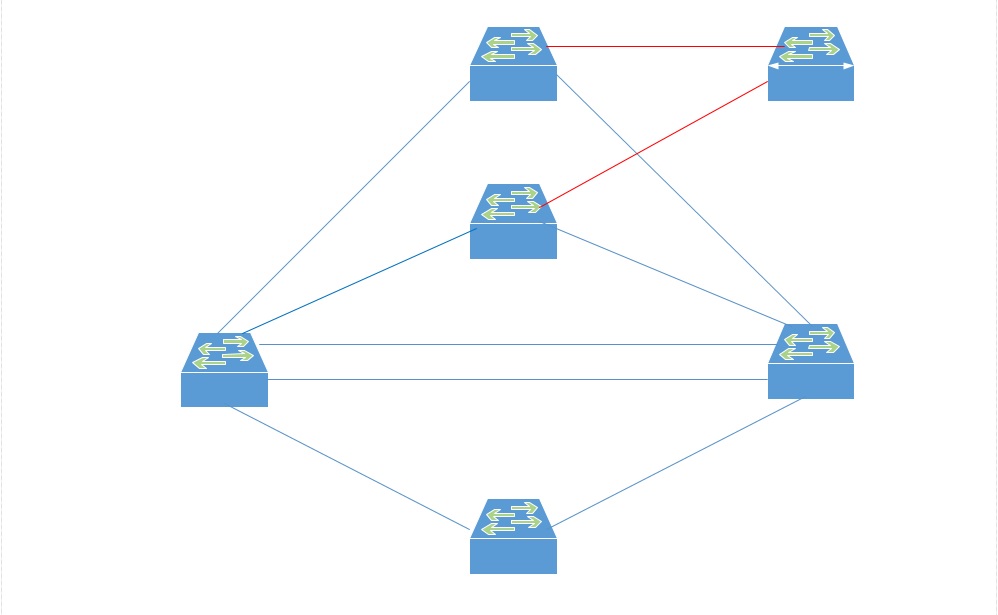

В документации не понятно как настроить erps имея вот такую схему сети


Если кто реализовывал подобное, подскажите.

Share this post


Link to post
Share on other sites
