OmniTik и гроза

В одной из удаленных деревень разместили OmniTik, успешно проработал всю зиму и до первой весенней грозы.

Размещаем на оборудование на "Зерноочистительно-сушильный комплекс ЗСК-30".


Длинна кабеля SFTP около 5 метров, по нем же питание PoE. Как вы защищаете свои "Омники" от гроз ?

Edited by npokypop

Share this post


Link to post
Share on other sites

Как вы защищаете свои "Омники" от гроз ?



Перепайкой портов.....

Share this post


Link to post
Share on other sites

Сама конструкция заземлена, в радиусе 1км она самая высокая точка. Вполне возможно, что молния бьет прямо в металлическую часть, а омник умирает от статики. Странно что на аплинк там же стоит AirGrid M5, который не умер после грозы.

Share this post


Link to post
Share on other sites

Какой элемент вылетает обычно ?

Share this post


Link to post
Share on other sites

Какой элемент вылетает обычно ?

Супрессоры(по LAN либо по PoE, а то и все), лан порт/проц целиком, трансформатор. Примерно в такой последовательности, есть конечо исключения, но это основное.

Share this post


Link to post
Share on other sites

Жаль, но у нас в РБ нету кантор кто занимался бы ремонтом подобного железа. Стоимость пересылки в Москву и обратно будет не соизмеримо большая.

На сколько я понял, ОмниТик не имеет вывода на заземление в отличии от SXT Lite5 ?

Share this post


Link to post
Share on other sites

Нет, не имеет, но при желании Вы прекрасно и сами его можете сделать.

И кстати не факт что никто не ремонтирует, по большому счёту, любая ноутбучная контора, при наличии мастеров не с рынка(тех что чинят всё и вся наобум, не понимая что делают) вполне могут отремонтировать, единственное время, т.к. надо будет доставать детали.

Edited by Yuraner

Share this post


Link to post
Share on other sites

В одной из удаленных деревень разместили OmniTik, успешно проработал всю зиму и до первой весенней грозы.

Размещаем на оборудование на "Зерноочистительно-сушильный комплекс ЗСК-30".


Длинна кабеля SFTP около 5 метров, по нем же питание PoE. Как вы защищаете свои "Омники" от гроз ?



У вас там что 5 метровый кабель до аиргрида? Поставьте омнитик с PoE и приемный канал запитайте от него. В случае вылета одного порта от статики - переключаете в другой и так далее. В свое время с RB433 переживали по 2 грозы с вылетом портов, просто приезжали и перетыкали порт.



Тут так же встает вопрос, если у вас витуха с экраном, то обжали вы ее в металлические коннекторы? Спрашивается зачем? Обжимайте в обычный коннектор, а оплетку выводите под болт и заземляйте на металлоконструкцию, так же внутри омнитика найдите контакт заземления, и его тоже посадите на металл. Ничего вылетать уже не будет.

Share this post


Link to post
Share on other sites

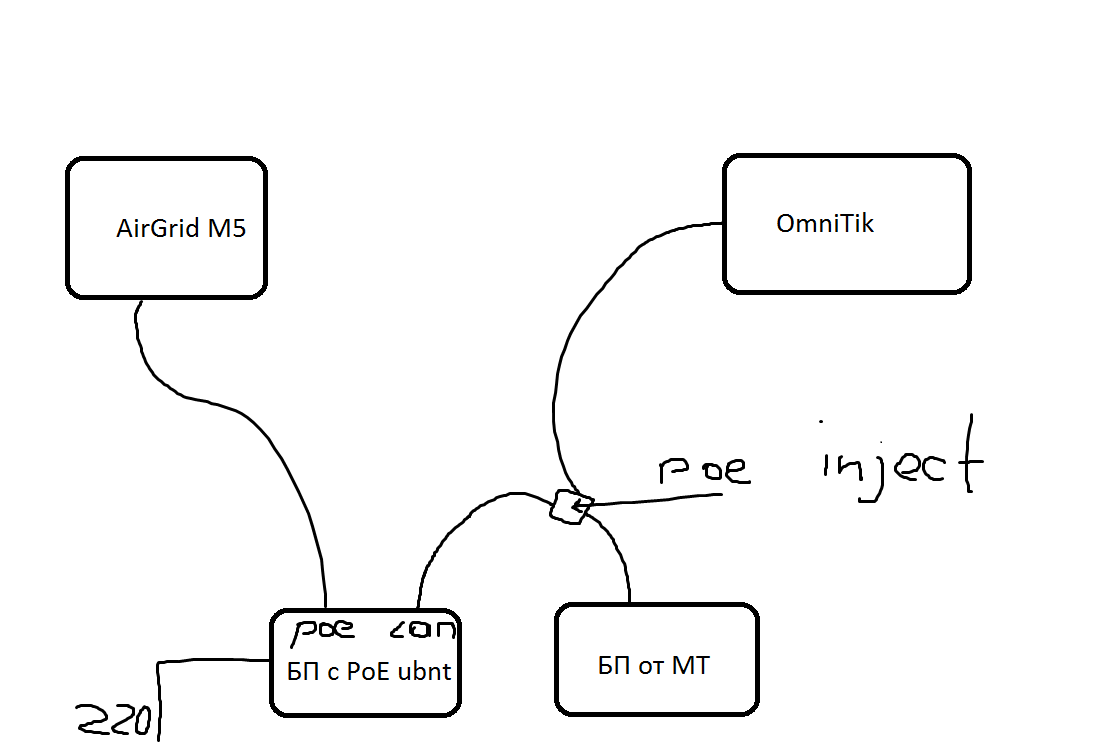

Все очень просто подключено

post-1022-074460600 1435229702_thumb.png

Edited by npokypop

Share this post


Link to post
Share on other sites

Все очень просто подключено



И не верно. Если не хотите покупать омнитик с PoE, обожмите в коннекторы 2 витухи сразу (или две двухпарки), первая пойдет напрямую между антеннами, по вторым подаете питание.

Share this post


Link to post
Share on other sites

Обоснуйте, чем плоха моя схема технически ?

Share this post


Link to post
Share on other sites

Обоснуйте, чем плоха моя схема технически ?



Тем, что у вас длина интерфейсного кабеля между устройствами длинная и имеет лишние соединения. Поэтому во время грозы на кабель наведется больше статики.

Share this post


Link to post
Share on other sites

Физически два устройства расположены на расстоянии 5 метров, т.е никак не сделать кабель PoE питания OmniTik короче.

Share this post


Link to post
Share on other sites
