ШАРНИРНАЯ АНТЕННАЯ ВЫШКА-МАЧТА С ПРОТИВОВЕСОМ Выносим на обсуждение антенную вышку-мачту на шарнире с противовесом

День добрый, антенщики! Мы придумали антенную вышку-мачту на шарнире с противовесом. Мачта опускается параллельно к земле для настройки или замены навесного оборудования. Принцип работы — на картинке. Подойдет для фонарей, видеокамер, антенн, громоотвода. Удобна для одиноких пенсионеров, домохозяек и инвалидов: обслуживается без лазания наверх и без вызова манипулятора с люлькой. Установить сможет один человек. Быстро опускается и поднимается. Высота 6-50 м. Выношу на суд технарей: краш-тест идеи перед первым производством. Что бы вы доработали? Может, вы видели подобные идеи у кого-то? Мы решили назвать её "дегтярской мачтой".



На дегтярскую мачту не нужно залазить - она движением одной руки ложится вдоль уровня земли на высоте около 2 метров. Это большое удобство в обслуживании, особенно для пенсионеров, домохозяек и инвалидов. Пока мачта лежит, на ней легко можно монтировать и подстраивать любое оборудование: антенны, видеокамеры, фонари. Менять лампы фонарей, многократно подбирать точное направление спутниковой или телевизионной антенны, протирать объективы и обслуживать видеокамеры такая вышка позволяет одному человеку без высотного снаряжения, без страховки и без вызова крана-манипулятора с люлькой.



Screen-Degtyarskaya-vyishka-antenna-machta-chertyozh-opisanie-Uralskaya-Sverdlovskaya-Russkaya.png



На наброске не изображены тросики, но они могут поддерживать мачту по периметру.

Edited by Капитал Урал

Share this post


Link to post
Share on other sites

а чего непонятного?

вот оно, правда не с антенной, а ветряком


Edited by sheft

Share this post


Link to post
Share on other sites


хз.. как размер уменьшить, или превьюшку выложить?

Edited by sheft

Share this post


Link to post
Share on other sites

Идея не понятна от слова "совсем".

Подробности тут: http://oborudovanie.me/index-0000008-Vyshka-bashnya-machta-dlya-antenny-1-chelovek-Uralskaya-Degtyarskaya-Sverdlovskaya-pilon-kalancha-oryasina-ogloblya.html



А если своими словами - один человек копает яму как под колодец, глубина зависит от высоты мачты. Опускает в яму основание мачты, бетонирует. Затем, после того, как всё застыло, устанавливает несущую балку, она торчит из основания на высоте 1-2 м над землёй. На ней - шарнир. На шарнир монтируется первое звено мачты. Оно не сразу вертикально, оно сначала параллельно земле и перпендикулярно забетонированному основанию и несущей балке. Как детские качели для двоих. С одной стороны этих качелей монтируем груз-противовес, с другой - саму мачту. Они уравновешены. Теперь мачту легко можно поднимать-опускать для регулировки антенны, смены ламп и ремонта видеокамер. Для длинных мачт вокруг можно вкопать держатели тросиков.



Вышку высотой 20 метров сделаем за 100 тыс российских рублей без установки, цена действительна на 2015 год. Цех - недалеко от Екатеринбурга, для перевозки хватит ГАЗели.



Ну как идея-то?

Share this post


Link to post
Share on other sites

видел такие опоры освещения метров под 30 высотой

оцинковка многогранная

Share this post


Link to post
Share on other sites

А... Так она стационарно устанавливается в качестве опоры? Тогда понятно. Я-то думал это какой-то передвижной комплекс для обслуживания высокоустановленных устройств.

Share this post


Link to post
Share on other sites

100 тыщ??? Только за удобство обслуживания по большому счету?



Обычный штырь с четырьмя уровнями растяжек втроем за полчаса опускается и за час поднимается (и я не профессиональный монтажник, а просто инженегр). Учитывая то что обслуживание требуется буквально несколько раз за все время эксплуатации, разница в цене в разы выглядит бессмысленной.





Может быть осмысленно на каком-то узле где требуется постоянное обслуживание, но там проще тогда поставить за сравнимую цены вышку помощнее да с лесенкой сразу...

Share this post


Link to post
Share on other sites

Ну как идея-то?

Дорого.

За 100 тысяч какие еще "Удобна для одиноких пенсионеров, домохозяек и инвалидов"?



Кроме того, она ведь места занимает много.

Если высота 20 метров, значит для обслуживания должна быть свободная площадка 10 метров в обе стороны от места установки.

Share this post


Link to post
Share on other sites

Дорого.

За 100 тысяч какие еще "Удобна для одиноких пенсионеров, домохозяек и инвалидов"?



Кроме того, она ведь места занимает много.

Если высота 20 метров, значит для обслуживания должна быть свободная площадка 10 метров в обе стороны от места установки.

По обоим сторонам пространство не нужно! С одной стороны -- максимум 2 метра, вся длина мачты - с другой стороны. Вы же не в городе будете её ставить? найдётся 18 м на загородном участке в бескрайней России?



Пенсионеру, живущему в одиночестве за городом, может поставить такую опору любящий сын, чтоб папа не навернулся. Не жалко, поди ж, 100 тысяч на такое дело? Инвалид тоже каждый раз не навызванивается родню из города. А эту мачту сможет опускать хоть по нескольку раз на дню. Видели дедушек-радиолюбителей?



Я себе собрался такую ставить - я на удобствах не экономлю.

Share this post


Link to post
Share on other sites

100 тыщ??? Только за удобство обслуживания по большому счету?



Обычный штырь с четырьмя уровнями растяжек втроем за полчаса опускается и за час поднимается (и я не профессиональный монтажник, а просто инженегр). Учитывая то что обслуживание требуется буквально несколько раз за все время эксплуатации, разница в цене в разы выглядит бессмысленной.





Может быть осмысленно на каком-то узле где требуется постоянное обслуживание, но там проще тогда поставить за сравнимую цены вышку помощнее да с лесенкой сразу...



Лесенка для дряхлого дедушки-пенсионера? А для инвалида-колясочника? Нет, не проще. Это раз.



ВТРОЁМ! Ключевое слово - втроём. А тут справится один. Отшельник, партизан, егерь, оленевод и так далее. Хоть инвалид, хоть пенсионер! Это два.



100 000 - дорого? А почем сейчас можно заказать к себе на участок простую мачту 20 м? Сильно большая разница? Да, кто-то сэкономив однажды, потом постоянно оплачивает пиво и шашлык друзьям, которые должны угробить на опускание-подьём весь выходной или тратится на манипулятор с люлькой. Через десяток выездов моя мачта окупится. И при этом её хоть по 10 раз в день туда-сюда сутки напролёт опускай. Это три.



Для варианта с лестницей нужна страховочная экипировка. Крутить болты, варить крепления, менять лампы и камеры куда удобнее на земле, чем в подвешенном состоянии. Это четыре.



Бедные экономщики потому и вечно бедные, что покупают себе дешёвые товары. К тому же при самостоятельном изготовлении она выходит куда дешевле. Мой цех мне её сделает за 70000, а материалов там - на 35000. Работа людей у меня стоит 100% материала.



Пять.

Share this post


Link to post
Share on other sites

Через десяток выездов моя мачта окупится.

То есть мачта окупиться через пару десятков лет.

Ну и зачем она такая нужна?



С одной стороны -- максимум 2 метра, вся длина мачты - с другой стороны.

То есть с одной стороны 2 метра, а с другой стороны 18 метров, с соотношением плечей 1:9?

Тогда даже несильный ветер будет ее сильно расшатывать.

Share this post


Link to post
Share on other sites

Ща начнется и че каждый раз ее опускать или сразу с мех рукой ехать, предусмотрите лапы на конструкции для подъема. С учетом того, что счас уже медь отходит в сторону и фидера на опте поломать можно. как крепить сектора ? например 4 сектора хочу повесить на ваш столб ? Где кабельрост крепить ? имхо тогда дешевле действительно трубу закопать единоразово 160-200 мм покрыв ее холодным цинком и наворив лапы. Для мелкого прова дорого, для крупных не интересно.

Edited by matvey199

Share this post


Link to post
Share on other sites

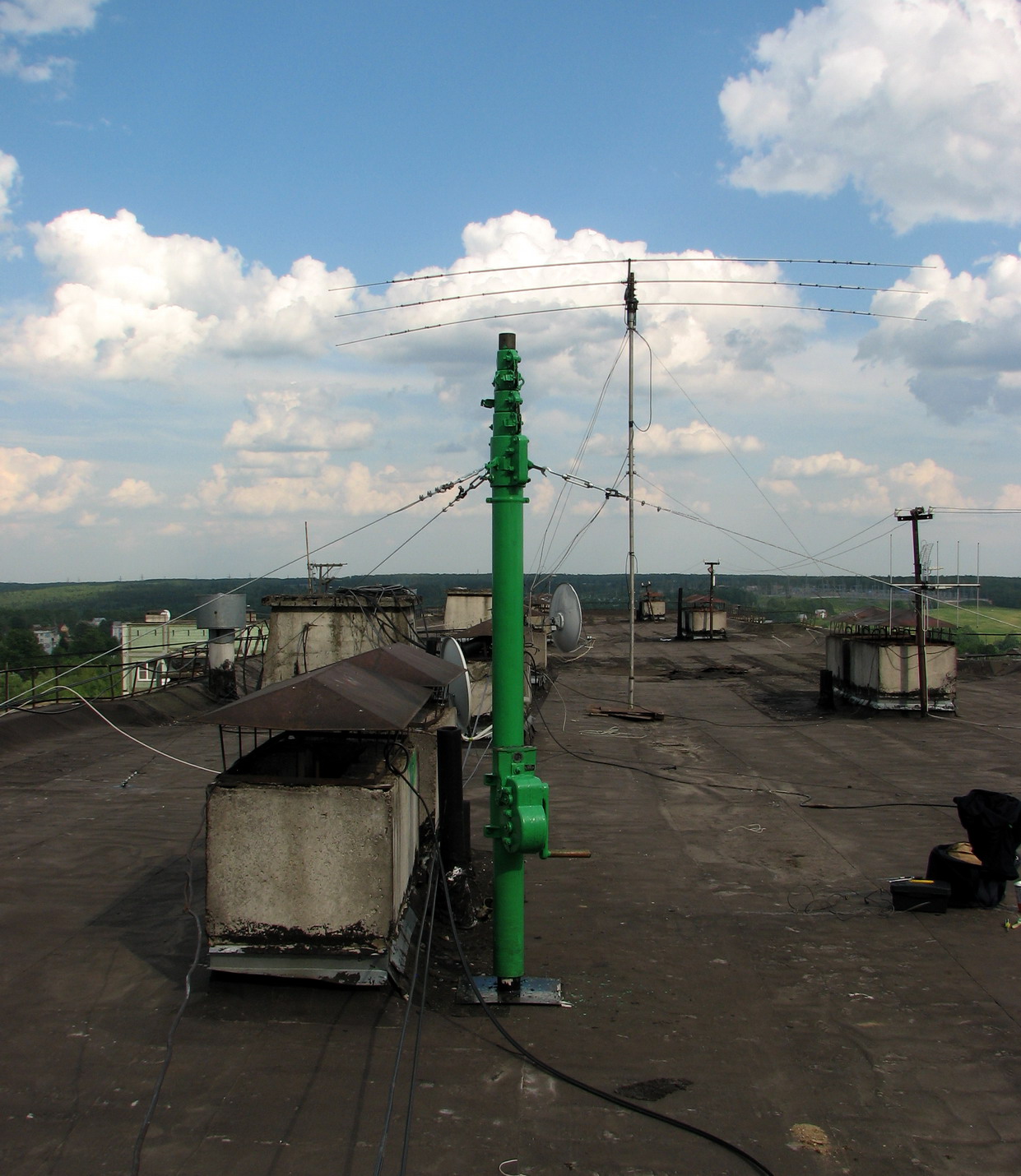

Капитал Урал, до Вас еще в далеком СССР'е придумали радиокомплекс Р-140, а к ней как раз телескопическую военную мачту.

Уж она то по удобней вашей мачты будет, т.к. обладает подъемным механизмом, лебёдкой. Поднимать и опускать ёё одно удовольствие!

Обслуживание ей не требуется. Высота у нее в зависимости от модели от 10 до 45(50) метров.

Стоимость такой мачты от 15000 рублей, что в 7 раз меньше стоимости Вашей мачты.



P.S. Максимальный вес поднимаемого оборудования у мачты о традиокомплекса Р-140 - 50 килограммов. А сколько можно на Вашу нагрузить?

При подъеме мачты Вашего типа, длинною метров 10-15, вес к примеру в 10 килограмм превратиться за счет плеча сразу в 100 килограмм.

P.P.S. Предположу, что скорей всего данный вес погнет мачту при подъеме...

post-121653-019437100 1435091275_thumb.jpg
