Монтаж самонесущего кабеля между домами и столбами

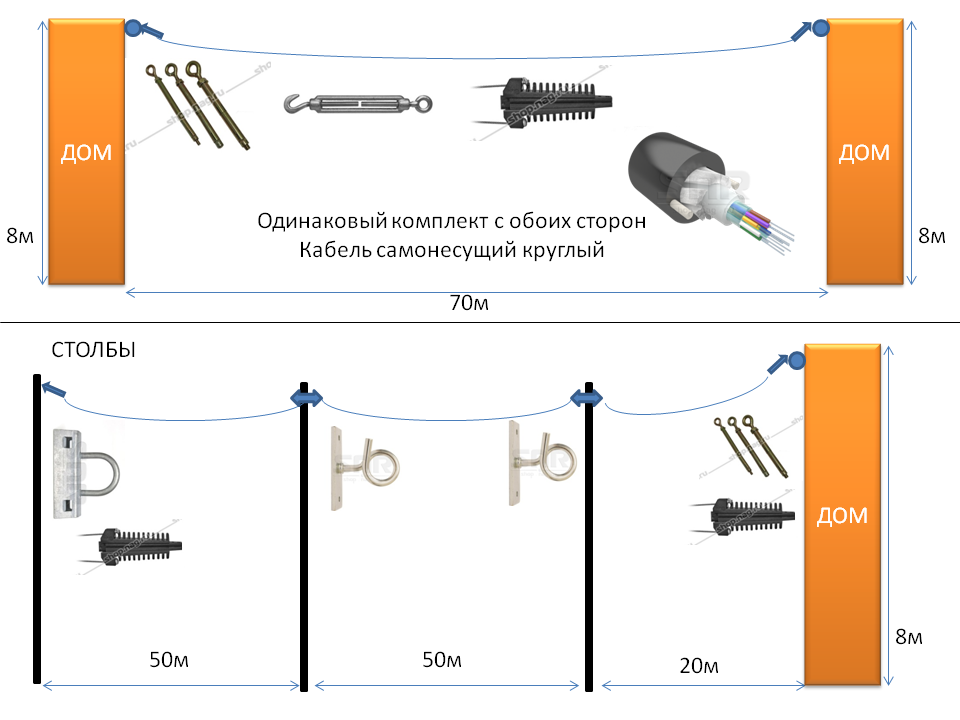

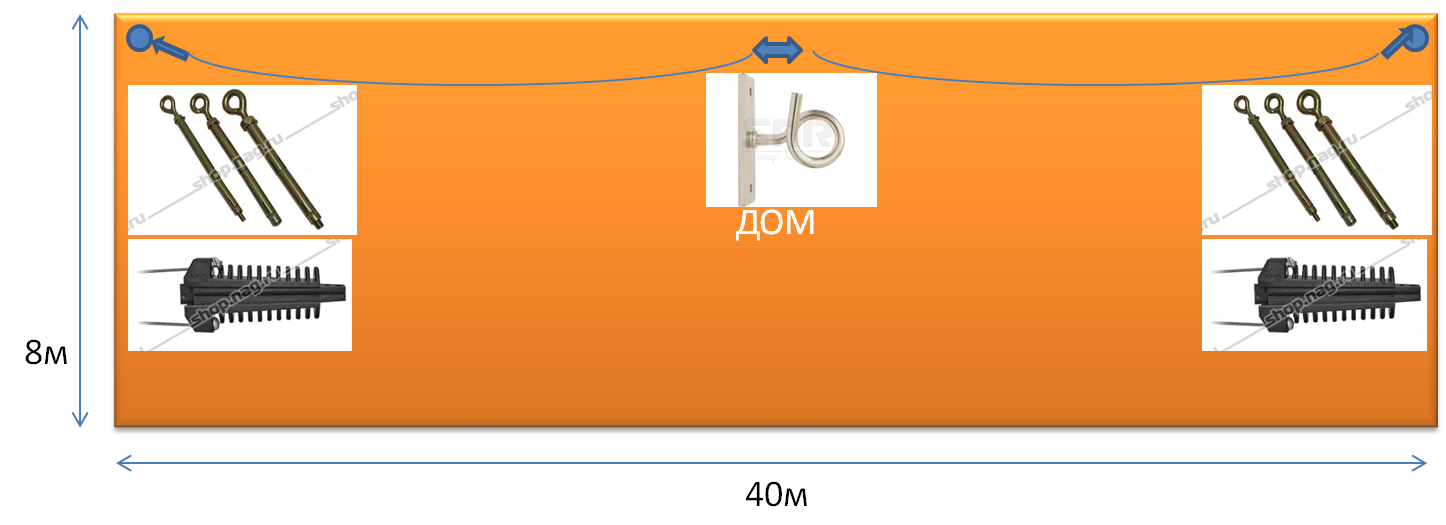

post-123510-025992500 1434016661_thumb.png post-123510-009650500 1434016670_thumb.png



Кабель самонесущий ОЦПс12А(1х12)-1,5 http://yottacom.ru/prod/otsps/

Зажим натяжной ЗН-2-8 ( H3 NEW ) http://yottacom.ru/prod/zazhim-natyazhnoj-h3-n3-new-obnovlyonny-j/

Анкерный болт с кольцом двухраспорный Alpha Mile М8 (12х150) http://shop.nag.ru/catalog/01895.Kreplenie-kabelya/15693.Ankery-raspornye/14518.805-02-08

Талреп Alpha Mile DIN 1480 (О+С) M10 http://shop.nag.ru/catalog/01895.Kreplenie-kabelya/15694.Talrepy/11750.AM-DIN1480-10-OC

Узел крепления натяжной УК-Н-01с, сварной http://shop.nag.ru/catalog/01895.Kreplenie-kabelya/07150.Uzly-krepleniya/09802.UK-N-01s

Узел крепления поддерживающий для легких кабелей типа FTTH и SNR-FOCA-UT1 http://shop.nag.ru/catalog/01895.Kreplenie-kabelya/07150.Uzly-krepleniya/10576.SNR-KR-6P



Итак вопросы:

1. Не будет ли кабель сгинаться, и передавливаться со временем на поддерживающих крепления?

2. Как его натягивать? И имеет ли смысл ставить талрепы

3. Не будет ли расслаиваться в креплениях?



п.с. если я что то не то указал или что то лишнее - прошу критики и советов

Share this post


Link to post
Share on other sites

на промежуточноых креплениях тоже нужны зажимы, либо два натяжных в разные стороны, либо один поддерживающий. если направление кабеля по трассе меняется более чем на 30 гразусов то обязательно использование двух натяжных зажимов.

Share this post


Link to post
Share on other sites

И не надо анкерами сверлиться в столбы, исключительно на монтажную ленту сажать крепления.

Share this post


Link to post
Share on other sites

И не надо анкерами сверлиться в столбы, исключительно на монтажную ленту сажать крепления.

столбы и не собирались сверлить.

как думаете анкера выдержат такую длину кабеля????

Share this post


Link to post
Share on other sites

столбы и не собирались сверлить.

как думаете анкера выдержат такую длину кабеля????

Значит я не так понял) если анкер забурить перпендикулярно кабелю, то выдержит. Если параллельно, то может и не выдержать. Ну или надо брать анкер длинный. Хотя с вашей оптикой можно и на проволоку стальную примотать, ничего с ней не будет.

Для финальной натяжки кабеля удобно использовать талрепы.

Вы уверены, что хотите использовать данный кабель? Он тонкий и рвется легко.

Share this post


Link to post
Share on other sites

Вы уверены, что хотите использовать данный кабель? Он тонкий и рвется легко.



хотел уточнить, растояние между опорами чем обусловлены у топикстартера?, по умолчанию данный кабель висит на опорах 35-45 м длины, 50 перебор...

кольца на поддержке видел в городе, сколько висит пока не перетрется не знаю, но по опыту лучше поддерживающий зажим, вроде такого

для самонесущего3607.750x0.jpg

и с тросом3689.750x0.jpg

Edited by sheft

Share this post


Link to post
Share on other sites



Вы уверены, что хотите использовать данный кабель? Он тонкий и рвется легко.



почитав форумы и отзывы говорят, что вроде нормально себя ведет. А производитель заявляет, что можно монтировать на пролеты до 80м

Share this post


Link to post
Share on other sites

всё можно, и на 80 метров можно, если провис в 5 метров не пугает :)

Share this post


Link to post
Share on other sites

почитав форумы и отзывы говорят, что вроде нормально себя ведет. А производитель заявляет, что можно монтировать на пролеты до 80м

Если подключаете не частный дом, а какой нибудь более-менее важный объект, то берите что нибудь более надежное

Share this post


Link to post
Share on other sites

почитав форумы и отзывы говорят, что вроде нормально себя ведет. А производитель заявляет, что можно монтировать на пролеты до 80м

Если я ничего не путаю, то пролёт считается от точек натяжения, в вашем случае это 120 метров.

Share this post


Link to post
Share on other sites

Юзаем ОЦПС для частного сектора, норм кабель, только жестковат и волокна не очень, берем в том же йоттакоме. Можете либо прямо повесить 70 м и на концах закрепить зажимами Клин Н3 ( они лучше обычных Н3), либо, если есть опасения, ищите столб посередине, там вешайте на ленту что-то типа УК-Р-01. (Узел крепления поддерживающий Alpha Mile 801-01-01), на него еще 2 Клин Н3 и усе. пока ничего нигде не отваливалось.

Share this post


Link to post
Share on other sites
