Powerbox RB750 Shortcut

Приобрели несколько RB750 Powerbox, надоело кабеля для новых панелей всякий раз тягать. При подключении RB912 к одному из разъемов выдаёт короткое замыкание, а с Ubiquiti PowerBeam M400 всё ОК. Может быть кто нибудь сталкивася с такой проблемой?

Share this post


Link to post
Share on other sites

С правильностью обжима кабеля не напутали? От отдельного блока питания работает?

Share this post


Link to post
Share on other sites

После множества вариантов проблему удалось решить установкой дополнительного конденсатора по питанию внутри RB750 после первого проходного диода. 1000мкф- что был под рукой. Теперь работает устойчиво с четырьмя подключенными RB912. По видимому по причине высокого пускового тока при старте Микротик устройств срабатывала защита.

Share this post


Link to post
Share on other sites
С правильностью обжима кабеля не напутали? От отдельного блока питания работает?

Если бы перепутали, то почему работал нанобим?

При подключении RB912 к одному из разъемов выдаёт короткое замыкание, а с Ubiquiti PowerBeam M400 всё ОК. Может быть кто нибудь сталкивася с такой проблемой?

Сталкивался с такой проблемой на RB750UP, описывал вот тут:

http://forum.nag.ru/forum/index.php?showtopic=95553&st=0&p=985829entry985829



Так и не смог решить, заменил на RB951Ui (нужно было питание только по одному порту). Причем проявляется непредсказуемо - в одном месте работает нормально, в другом проблема. Может быть по сети какие-то наводки приходят. У меня нагрузка была небольшой - всего лишь один SXT.

Share this post


Link to post
Share on other sites

Доработка, это наверное вариант. Используйте для подключения активного оборудования всегда только полностью медный кабель не более 24awg(24,23, а 25 и выше не надо). По нескольким причинам. В нём меньше потерь, а значит устойчивая работа энергозатратного оборудования и работа возможна дальше от места питания. В биметаллическом проводнике под воздействием тока проходят не хорошие разрушающие процессы, особенно в местах соединений, коннекторов. Медный кабель крепче и более устойчив к излому, вполне самонесущий, точнее так, алюминиевый кабель ломается.

А ещё один раз на сто бухт медного кабеля встречаются разные по толщине или сломанные жилы. Перед использованием замкните(скрутите) все жилы на стороне бухты и померяйте сопротивление пар жил на другой, что бы было одинаково.

При использовании хорошего кабеля, да и вообще при правильном монтаже со многим оборудованием проблем может не быть никогда.



А да, если вы впаивайте конденсаторы, на кой вам вообще павербокс, впаяйте в блок питания разъёмы и провода для любого коммутатора.

Перечитал, вы по одному медному кабелю хотели питать павербокс и 4 точки? Не провайдерское и не универсальное решение.

Edited by Соколов

Share this post


Link to post
Share on other sites
Перечитал, вы по одному медному кабелю хотели питать павербокс и 4 точки? Не провайдерское и не универсальное решение.

Сейчас придет Саб и расскажет вам, что у него 100500 таких повербоксов питают все что угодно и "не единого разрыва".

Share this post


Link to post
Share on other sites

Поглядел BaseBox-ы гигабитные, а PowerBox как то не очень. И к бэйсбоксам потребление написано 14w/24v=0,583А х на 4 устройства = 2.33А. А к павербоксу написано суммарный ток по портам только 2А.

Субъективно моё мнение, зная такие моменты из мануала и принимает решение такой сборки - действительно верующий...

в запас, в чудо, а вдруг, ну прикольные же коробочки, вроде у кого то что то работало, провода не креативно, соберу гирлянду, что то всё время мешается под рукой, а это же кондёр, вот туда то я его и вкарячу.

Edited by Соколов

Share this post


Link to post
Share on other sites

Мы используем PowerBox для точка-точка на SX-5 устройствах. В гигабитной сиське нет смысла. RB912 были под рукой как нагрузка. Кабеля были опробываны различные, с заводскими коннекторами. Уже на 15 метрах брыкалось.И самое интересное, между PowerBox и Mikrotik устройством кабель может быть любой длинны, а перед PowerBoxom, только короткий.

Да, кандюком бал вылечен и Omnitik с PoE выходами.

Share this post


Link to post
Share on other sites

После множества вариантов проблему удалось решить установкой дополнительного конденсатора по питанию внутри RB750 после первого проходного диода. 1000мкф- что был под рукой. Теперь работает устойчиво с четырьмя подключенными RB912. По видимому по причине высокого пускового тока при старте Микротик устройств срабатывала защита.





В настройках микротика в разделе PoE есть галочка, указывающая на длинный кабель, нужно ее включать.



Если происходит такая фигня с питанием, нужно измерить напряжение, посмотреть в статусе устройства, а так же посмотреть напряжение на подключенных точках, если там отличие более чем на 1 вольт, нужно смотреть почему так.

Share this post


Link to post
Share on other sites

Спасибо Saab95!!

В Winbox не нашёл такой команды, только через терминал [admin@MikroTik] /interface ethernet poe settings> set ether1-poe-in-long-cable=yes и всё заработало. Матчасть нужно знать лучше :)

Share this post


Link to post
Share on other sites

В Winbox не нашёл такой команды, только через терминал [admin@MikroTik] /interface ethernet poe settings> set ether1-poe-in-long-cable=yes и всё заработало. Матчасть нужно знать лучше :)



В винбоксе она тут - SYSTEM->Routerboard далее кнопка PoE Settings и там эта галочка, кроме всего там же можно и прошивку контроллера питания обновить при необходимости.



Кстати, у вас очень правильный подход - на форуме дали наводку куда копать, вы нашли, проверили и поделились результатом с другими читателями. Многие новички только темы создают как подключить 1000 человек к интернету или передать 500 мегабит по радио=)

Share this post


Link to post
Share on other sites
В винбоксе она тут - SYSTEM->Routerboard далее кнопка PoE Settings и там эта галочка, кроме всего там же можно и прошивку контроллера питания обновить при необходимости.

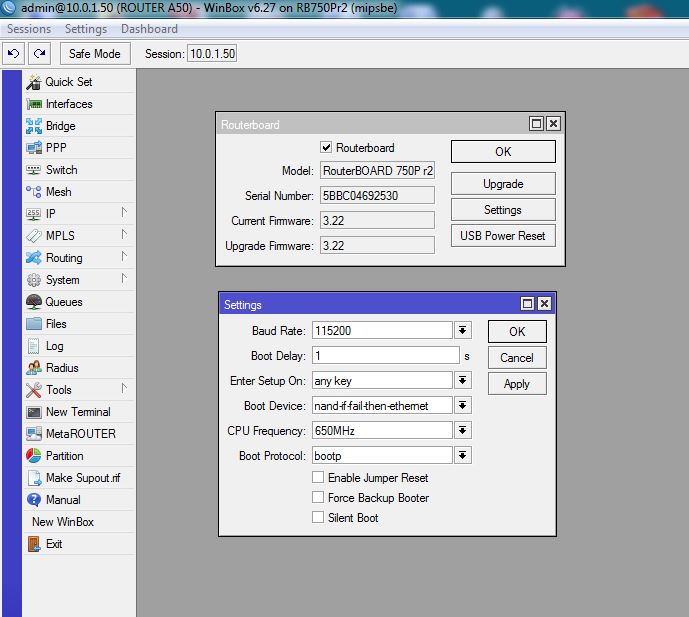

В новой версии похоже убрали эту кнопку :(post-85873-096247500 1432814416_thumb.jpg

Edited by Yurisokol
