Ubiquiti и транзит qinq

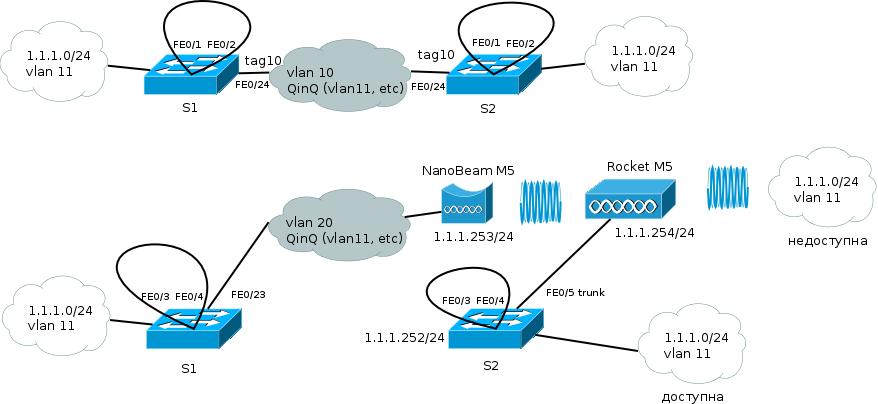

Приветствую. Столкнулся с непонятной проблемой, не уверен правда точно что пишу в правильный форум, но всеже. В общем есть две схемы (добавил картинку вложением, смотреть внизу поста):








Пояснения по схемам.



S1,S2 - Catalyst 3560, петли выполнены для инкапсуляции QinQ



Конфигурации портов на каталистах



Для первой схемы (на обоих коммутаторах):



interface FastEthernet0/1
description QinQLoopTrunk
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 11
switchport mode trunk
!
interface FastEthernet0/2
description Q-IN-Q
switchport access vlan 10
switchport mode dot1q-tunnel
switchport nonegotiate
no mdix auto
no cdp enable
spanning-tree bpdufilter enable
spanning-tree bpduguard enable

interface FastEthernet0/24
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 10
switchport mode trunk



Для второй схемы:



S1



interface FastEthernet0/3
description QinQLoopTrunk
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 11
switchport mode trunk
!
interface FastEthernet0/4
description Q-IN-Q
switchport access vlan 20
switchport mode dot1q-tunnel
switchport nonegotiate
no mdix auto
no cdp enable
spanning-tree bpdufilter enable
spanning-tree bpduguard enable

interface FastEthernet0/23
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 20
switchport mode trunk



S2



interface FastEthernet0/3
description QinQLoopTrunk
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 11
switchport mode trunk
!
interface FastEthernet0/4
description Q-IN-Q
switchport access vlan 20
switchport mode dot1q-tunnel
switchport nonegotiate
no mdix auto
no cdp enable
spanning-tree bpdufilter enable
spanning-tree bpduguard enable

interface FastEthernet0/5
switchport trunk encapsulation dot1q
switchport mode trunk
spanning-tree bpdufilter enable
spanning-tree bpduguard enable



Оборудование Ubiqiutu настроено бриджами, для vlan20 (ath0.20, eth0.20) MTU увеличено до 1554, на каталистах MTU также установлено в 1554. Теперь собсвтенно о проблеме - по первой схеме все работает - сеть 1.1.1.0/24 за S2 видна, все хорошо, а при подключении по второй схеме, я вижу 1.1.1.252, часть сети 1.1.1.0/24 (которая на схеме подписана как "доступна"), но не вижу 1.1.1.254, 1.1.1.253 и часть сети 1.1.1.0/24 (которая на схеме подписана "недоступна"), которая находится "за рокетом". WDS на ubiquiti пробовал как включать, так и выключать. Такое ощущение, что Linux на ubiquiti игноририрует то, что пакеты во vlan11 инкапсулированы в vlan20 и видя, что у него на интерфейсе есть адреса в vlan11 пытается принять и обработать их, но это у него не выходит. Что можно еще попробовать,проверить?

post-113607-079071500 1428652194_thumb.png

Edited by slyab

Share this post


Link to post
Share on other sites

Почему-то изображение вставленное ссылкой на дропбокс, не отображается, добавил схему вложением к посту.

Share this post


Link to post
Share on other sites

На MT SXT QinQ работало нормально в тупой конфигурации (бридж с ether1 и wlan1).

Тут корень проблемы видимо в том, что вы бриджуете не физические интерфейсы, а vlan-ы.

Попробуйте тупую конфигурацию с одним бриджом между eth и wlan. Все vlan интерфейсы обязательно удалить.

Share this post


Link to post
Share on other sites

На MT SXT QinQ работало нормально в тупой конфигурации (бридж с ether1 и wlan1).

Тут корень проблемы видимо в том, что вы бриджуете не физические интерфейсы, а vlan-ы.

Попробуйте тупую конфигурацию с одним бриджом между eth и wlan. Все vlan интерфейсы обязательно удалить.



MTU еще нужно увеличить на убнт.

Share this post


Link to post
Share on other sites

На MT SXT QinQ работало нормально в тупой конфигурации (бридж с ether1 и wlan1).

Тут корень проблемы видимо в том, что вы бриджуете не физические интерфейсы, а vlan-ы.

Попробуйте тупую конфигурацию с одним бриджом между eth и wlan. Все vlan интерфейсы обязательно удалить.



MTU еще нужно увеличить на убнт.



MTU везде увеличено.

Share this post


Link to post
Share on other sites

На MT SXT QinQ работало нормально в тупой конфигурации (бридж с ether1 и wlan1).

Тут корень проблемы видимо в том, что вы бриджуете не физические интерфейсы, а vlan-ы.

Попробуйте тупую конфигурацию с одним бриджом между eth и wlan. Все vlan интерфейсы обязательно удалить.



Все vlan интерфейсы я не могу удалить - у меня есть vlan интерфейс для непосредственного управления юбика.

Share this post


Link to post
Share on other sites

конфигурацию бриджей на юбиках чтоль выложите....
