Нужен прибор для определения скрутки(сращивание) в UTP есть ли?

Ищу тестер для UTP который бы показывал наличие в кабеле наращивания методом скрутки. Или может просто какие то количественные характеристики при тесте кабеля смотреть?

Что то в первом приближении результатов гуглирования ничего подходящего не нашел.

Share this post


Link to post
Share on other sites

Ищу тестер для UTP который бы показывал наличие в кабеле наращивания методом скрутки. Или может просто какие то количественные характеристики при тесте кабеля смотреть?

Что то в первом приближении результатов гуглирования ничего подходящего не нашел.

с вашей задачей справится практически любой электрический рефлектометр, скрутка будет как неоднородность...

из наших, понравился РЕЙС-205 но если вам только скрутки смотреть, можно и более бюджетную модель....

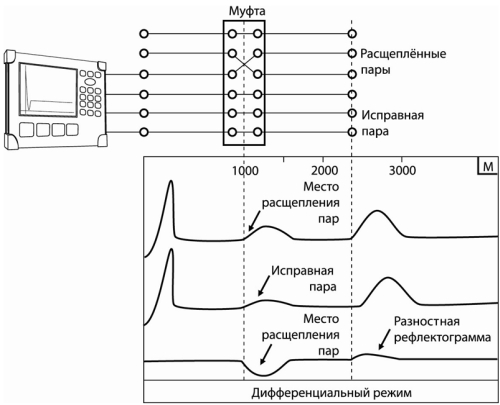

на рефлектограмме будет что-то вроде такого (пример показан для расщепленной пары, но видно, что даже на нормальных парах обнаруживается муфта- неоднородность):

post-108145-013265800 1428324454_thumb.jpg

Edited by vmoroz

Share this post


Link to post
Share on other sites

Электрический рефлектометр дороже оптического? Однако...

Share this post


Link to post
Share on other sites

Пайку рефлектометр видит хорошо, разъем - отлично, а вот аккуратную скрутку может и не увидеть. По крайней мере пока окисляться не начала.

Share this post


Link to post
Share on other sites

Обычно цена любого стоящего измерителя несоизмеримо высока с полной заменой кабеля во многих местах

Share this post


Link to post
Share on other sites

Электрический рефлектометр дороже оптического? Однако...

не верное представление...

Рейс 205 достаточно навороченная модель для электрического рефлектометра

если уж сравнивать по самым бюджетным то вотРЕЙС-45 мини, 20 т.руб... только вот что им намерить можно одному Ому известно :)



Пайку рефлектометр видит хорошо, разъем - отлично, а вот аккуратную скрутку может и не увидеть. По крайней мере пока окисляться не начала.

чтобы не увидеть такую скрутку нужно наличие одного или нескольких факторов: спец, без опыта; неисправный прибор, самый педантичный монтажник.

любое отклонение от повива (размотали 1 виток или наоборот скрутили) изменили в данной точке волновое сопротивление, вот по этому и секут...

сам видел как дедушка на Р5-10 спокойно различал муфту выполненную машинкой для скрутки, монтажниками с 20 летним опытом (речь идет о телефонии)...



Обычно цена любого стоящего измерителя несоизмеримо высока с полной заменой кабеля во многих местах

не скажу про интернет, но за предложение поменять соточку (стопарный) длинной 1.5-2 км по загаженным колодцам, такой рационализатор, бригадой монтеров будет "похоронен" в первом же колодце...

Share this post


Link to post
Share on other sites

Не видится качественная (без нарушения повива) скрутка рефлектометрами. То есть на 20м можно еще как-то исхитриться и подобрать мощность и длину импульса, но на 100-500м там все размажется в погрешности измерений.

С другой стороны то, что не видится рефлектометром, и в ремонте не нуждается, так что проблема сама собой уходит.

Share this post


Link to post
Share on other sites

из наших, понравился РЕЙС-205 но если вам только скрутки смотреть, можно и более бюджетную модель....

Я помню восторг монтажников, когда они получили такой....

Share this post


Link to post
Share on other sites
' timestamp='1428431658' post=1110525]

Не видится качественная (без нарушения повива) скрутка рефлектометрами.

Поделитесь опытом, как скрутить без нарушения повива, при этом натянуть изоляцию (кембрик), чтобы он не слетал...

Share this post


Link to post
Share on other sites

при этом натянуть изоляцию (кембрик), чтобы он не слетал...

Куда вы там кембрик собрались натягивать? Вы что, "в стык" скручиваете?

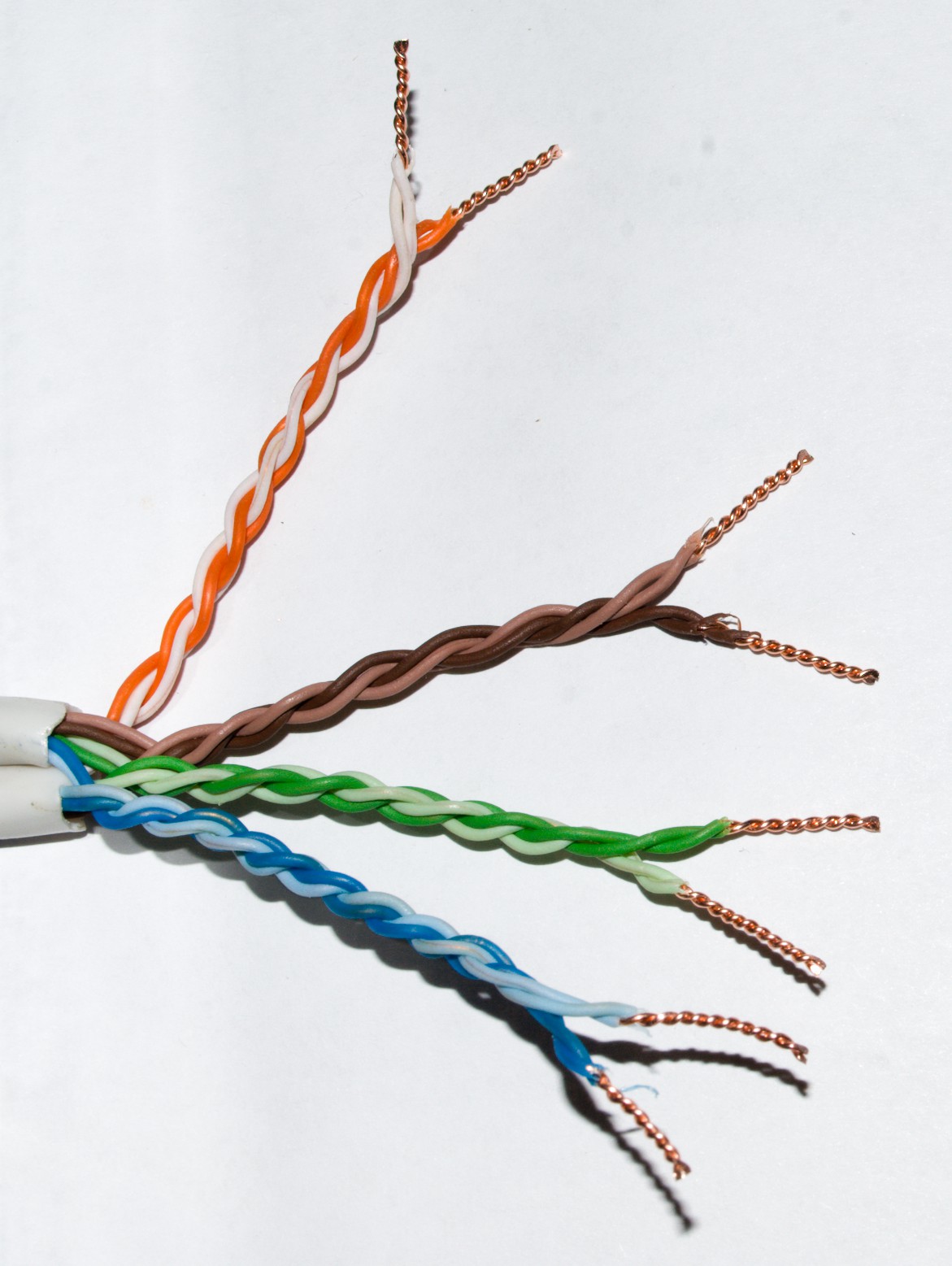

Сделайте что-то похожее на картинку, смотрите рефлектометром, и регулируйте повив/длину. За пару часов уже на глаз будете делать хорошие скрутки.

При +30dbm (а это 1 ватт, на минуточку) мощности такие едва видно на ~20m длинны, но если дальше, или мощность поменьше, то уже все нормально.




Share this post


Link to post
Share on other sites
' timestamp='1428489983' post=1110800]

Сделайте что-то похожее на картинку,

выйду на работу, попробую....

' timestamp='1428489983' post=1110800]

Куда вы там кембрик собрались натягивать? Вы что, "в стык" скручиваете?

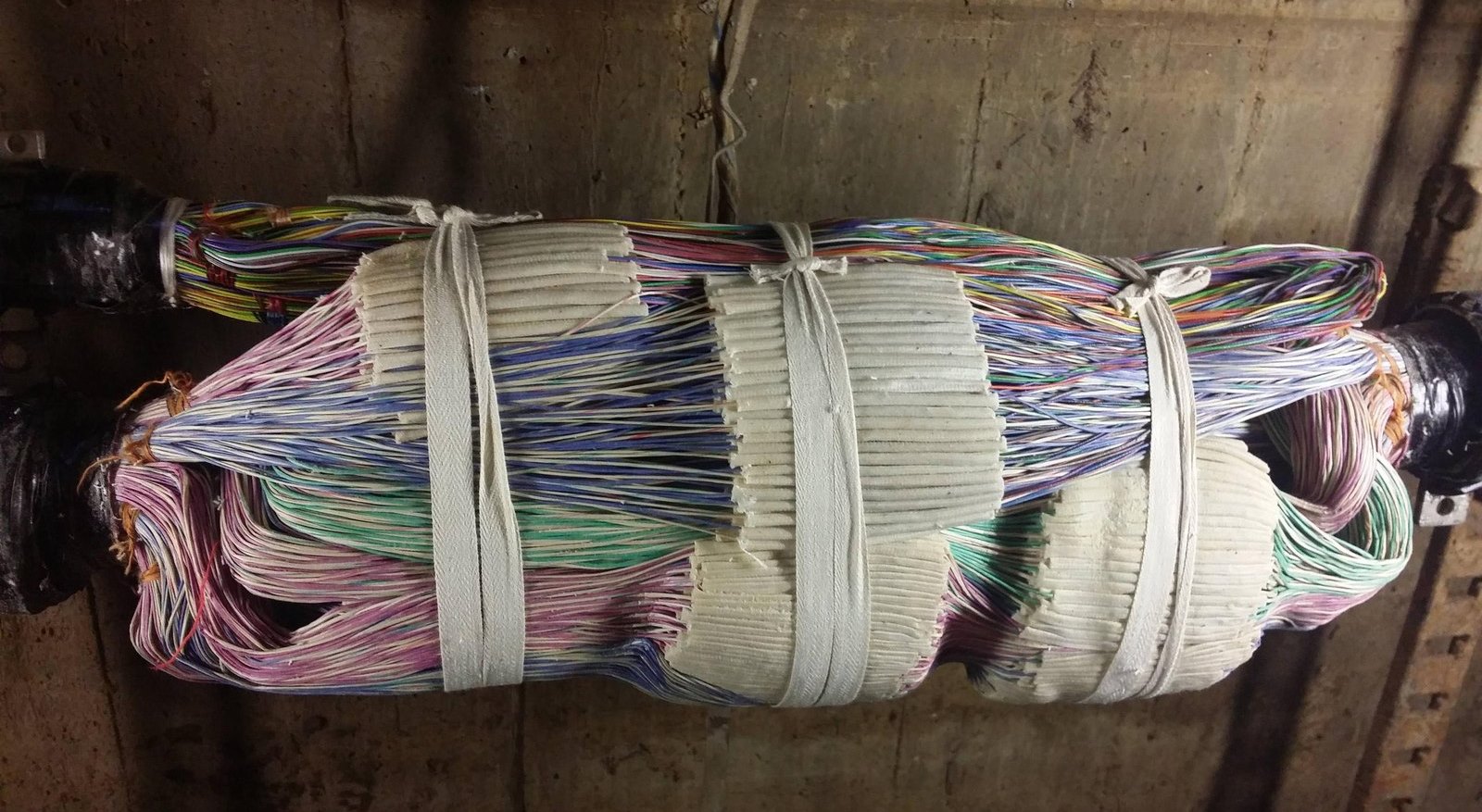

4 парник не скручивал, посему привычная для меня картина соединения выглядит так:

post-108145-012347500 1428501839_thumb.jpg



P.S. Видел решение, линки по 30 парнику в подъезд от центрального узла (60-70 метров по подвалу), есть сильные сомнения, что монтажник, который придет устранять обрыв, будет скручивать 30 пар Вашим способом, для малых объемов он хорош, но как ранее сказал, нужно быть педантом.

Share this post


Link to post
Share on other sites

который придет устранять обрыв, будет скручивать 30 пар Вашим способом, для малых объемов он хорош, но как ранее сказал, нужно быть педантом.

Так вам шашечки или ехать? У вас просто чисто физически не будет возможности не нарушить повив пар, если вы кембрик будете "в стык" натягивать. Разве что на 3 категории и с педантичным монтажником.

Покажите пару ваших пар со снятым кембриком, пожалуйста.



А также есть второе важное замечание: кембрик не герметичен, а нужно ограничить доступ воздуха/воды к самой скрутке.

До 30 пар в принципе можно ограничиться хорошей изолентой типа 3M 88T, или использовать сырую резину вместо изоленты, но вот в такой муфте, что на фото, думаю, единственный вариант - заполнить муфту каким-нибудь гидрофобом.

Share this post


Link to post
Share on other sites

Машинка, гель 3m, муфта на термоусадке.
