настраивал ли кто Asterisk и Linksys SPA3102

[zubastik3650]

Есть сервер с Asterisk. в удаленном офисе есть проводная медная линия МГТС. Нужно завести медную линию в АТС.

Пытался настроить PSTN в SPA3102 для работы с сервером, но не получилось.



Настройки делал такие:



1. подключение физического интерфейса через WAN

2. PSTN: line enable - yes, proxy - IP asterisk, register - YES

3. Subscriber Information: display Name: 9 User ID:9 password:password - согласно номеру extention (9) созданному в asterisk





в статусе шлюза нет регистраци PSTN на asterisk



с аsterisk при наборе 9 короткие гудки.

[Alteron]

SPA-3102 настраивали много, но для работы во внутренней сети, интерфейсы объединяли в бридж.

Нарисуй, как там у тебя всё устроено, иначе мало понятно.

[zubastik3650]

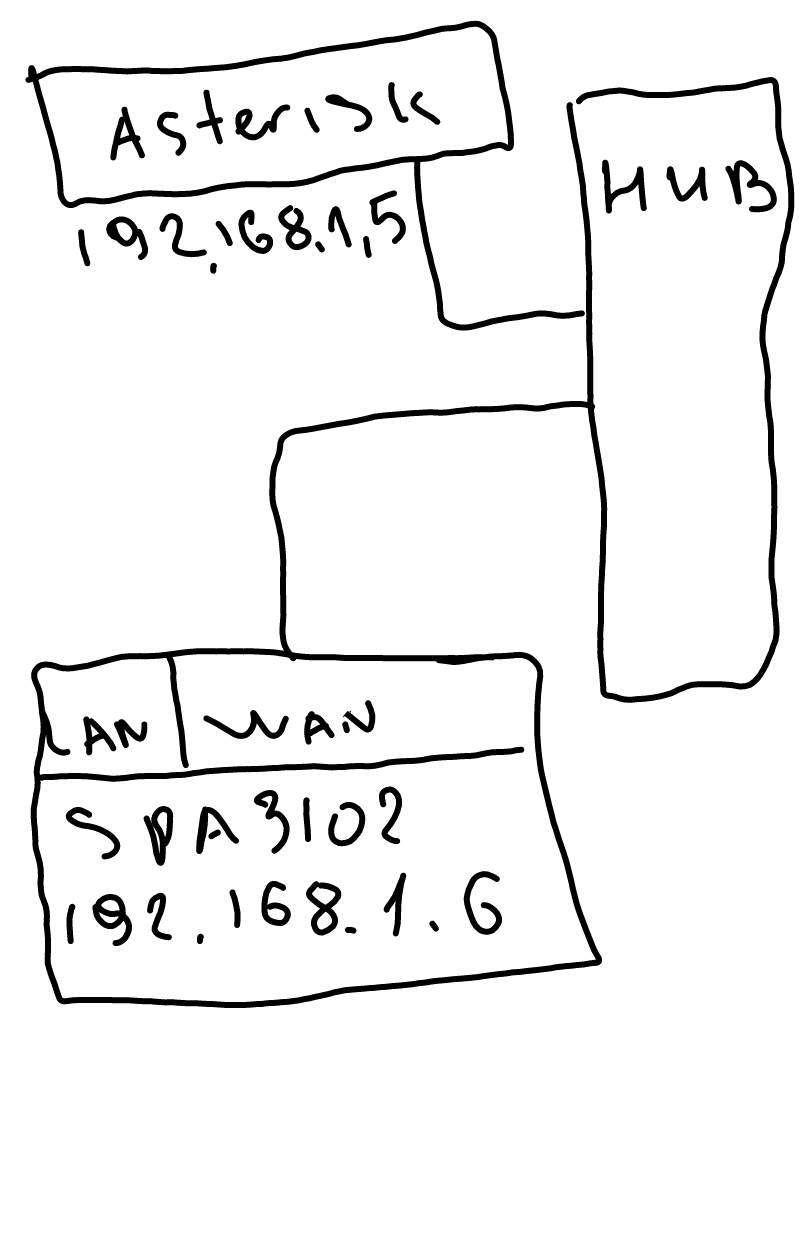

Пробовал сначала из разных сетей настроить, потом стал экспериментировать с настройкой внутри одной стандартной подсети





В порт line spa3102 приходит тел. Линия мгтс. В веб интерфейсе в статусе линии напряжение 50в, такое же напряжение установлено в настройках pstn

Edited March 27, 2015 by zubastik3650

[zubastik3650]

И как правильнее заводить медную линию в астериск - как внутренний номер extention или как транк?

[Alteron]

Попробуй так. На вкладке WAN SETUP:

Enable WAN Web Server - YES

Static IP: 192.168.1.6

NetMask: 255.255.255.0



На вкладке LAN SETUP:

Networking Service: Bridge

Enable DHCP Server: NO



На вкладке PSTN LINE:

Proxy: 192.168.1.5

User ID: login

Password: password



Остальное по дефолту. После этого шлюз должен зарегистрироваться.



Line-In-Use Voltage Должно быть чуть меньше того значение, которое показывается на линии. Это напряжение, при котором SPA считает, что линия рабочая.

[zubastik3650]

Регистрировать нужно на внутреннем номере астериска или на транке?

На внутренний номер астериска не регистрируется PSTN

Если на транк тогда какой должен быть тип транка:

Add a Trunk

Добавить SIP (chan_pjsip) транк

Добавить SIP (chan_sip) транк

Добавить DAHDi транк

Добавить IAX2 транк

Добавить ENUM транк

Добавить DUNDi транк

Добавить Custom транк

[Ramzai]

Делал по докам из инета работало - если не разберётесь, готов за ништяки настроить

[Alteron]

Регистрировать нужно на внутреннем номере астериска или на транке?

У меня всё настроено как экстеншены.

[zubastik3650]

Делал по этой инструкции:



Re: Linksys spa3102 - настройка PSTN



Сообщение danadmin » Вс май 30, 2010 10:52 am



Привет всем. Спасибо за наводящие ошибки :)

Хочу расставить всё по полкам и описать свой случай может комуто поможет.



Дано:

Телефонная станция на Asterisk (trixbox + PBX)

Linksys SPA3102



Необходимо:

1. Организовать прямой выход на городские номера (для снижения затрат на связь)

2. Организовать доступ из города на внутренние номера.



Моё Решение:

1. Настройка входящих PSTN через SPA3102 на PBX и исходящих через SPA3102

В настройках Router раздела

- WAN Setup выбираем DHCP, или Static ip (я поставил статический 192.168.1.115 )

- Remote Management Enable WAN Web Server: YES (нужно чтоб можно было конфигурить с wan)

- Всё остальное в этом раздере ПО УМОЛЧАНИЮ!

2. Заходим в Voice раздел

- Все настройки в меню System, SIP, Provisioning оставляем по дефолту. (как есть)

- Меню Regional - ставим свой регион и сервер времени (необязательно)

3. Меню Line 1

- Line Enable: yes (в моём случае "NO" так как для маршрутизации звонков с ТФОП в SIP и обратно этот раздел ненужен)

((ля тех кто юзает fxs порт напишу))

- Proxy and Registration

Proxy: аипишник_вашего_sip_сервера (мой 192.168.1.1)

Use outbound proxy: no

Register: yes

Register expires: 3600

Proxy Fallback Intvl: 3600

- Subscriber Information

Display Name: ваш_sip_ID (мой например 00111 настроенный заранее на сервере)

Password: пароль

Auth ID: ваш_sip_ID

User ID: ваш_sip_ID

User ID: ваш_sip_ID

- Dial Plan

Dial Plan: (*xx|[3469]11|0|00|[2-9]xxxxxx|1xxx[2-9]xxxxxxS0|xxxxxxxxxxxx.)

4. В меню PSTN line.

- Line Enable: yes

- NAT, Network и SIP settings оставляем как есть SIP port тоже оставляем 5061

- Proxy and Registration

Proxy: ip-шник_вашего_sip_сервера ( мой 192.168.1.1)

Use Outbound Proxy: no

всё остальное по дефолту

- Subscriber Information

Display Name: ваш_sip-акаунт_для_транка (мой например "9" заводим его как обычного юзера - далее я поясню всё)

Password: пароль (пароль от девятки)

Auth ID: ваш_sip-акаунт_для_транка

User ID: ваш_sip-акаунт_для_транка

- Audio Configuration - всё по дефолту

- Dial Plans (далее в настройках в некоторых местах идет сокращение "DP")

Dial Plan 1: диалплан_для_всех_входящих (в моём варианте "(S0<:00555>)" я посылаю все входящие на внутренний номер "00555")

Dial Plan 2: (xx.) (этот диалплан стоит везде по умолчанию мы его станим использовать для исходящих на городские 7-и знаки ххх-хх-хх)

- VoIP-To-PSTN Gateway Setup

VoIP-To-PSTN Gateway Enable: yes

VOIP Caller Auth Method: HTTP Digest

One Stage Dialing: yes

Line 1 VoIP Caller DP: 2 (исходящий диалплан для первой линии у меня неиспользуется но малоли вам пригодится

VoIP Caller Default DP: 2 (дефолтовый DP)

- VoIP Users and Passwords (HTTP Authentication)

VoIP User 1 Auth ID: ваш_sip-акаунт_для_транка (как писал выше у меня "9"-ка)

VoIP User 1 Password: пароль (пароль от девятки)

VoIP User 1 DP: 2 (как написано выше этот диалплан используется для исходящих на городские ххх-хх-хх )

- PSTN-To-VoIP Gateway Setup

PSTN-To-VoIP Gateway Enable: yes

Auth method: none

PSTN CID for VOIP CID: yes (у меня "no" т-к атс невыдаёт всеравно)

PSTN Caller Default DP: 1 (используем для всех входящих первый диалплан)

- FXO Timer Values (sec)

PSTN Answer Delay: 0 (это нужно для того чтобы входящий маршрутизировался немедленно)

- ВСЁ остальное по умолчанию. Сохраняем перезагружаем!



Настройки для SPA3102 выполнены. Теперь переходим к настройке транков и маршрутов в Asterisk PBX.



Asterix - FreePBX - Setup - :

1. Extensions

- Add SIP Extension (кто ещё не в теме)

User Extension - ваш_sip-акаунт_для_транка (в моём примере "9")

Display Name - ваш_sip-акаунт_для_транка (в моём примере "9")

secret - пароль_для_транка

сохраняем - применяем

2. Trunks (сопственно сам транк для исходящей прямой связи. Из за чего Прямой просто чтобы не набирать дополнительных цыфр при наборе номеров)

- Add Custom Trunk (заметьте именно "Add Custom Trunk" а не как для сипнета или другого сервера мы используем Add SIP Trunk!!!)

Outbound Caller ID: ваш_sip-ID_для_транка (в моём случае это всё таже "9"-ка)

Maximum channels: 1 (так как spa3102 больше одного не поддерживает :) )

Dial Rules: просто ставим "." точку - это говорит о том что исходящий номер непритерпивает ни каких изменений!

Custom Dial String: SIP/ваш_SIP-ID_транка/$OUTNUM$/b (в моём случае строка выглядидт так "SIP/9/$OUTNUM$/b"

сохраняем - применяем

3. Outbound Routes (правила для исходящих маршрутов)

Route Name: название_маршрута (например "PSTN")

Route Password: (можно установить пароль для того чтоб не все могли выйти в город)

Dial Patterns: правила_для_выхода_в_город (например у меня 5xxxxxx (выходят в город семизнаки началом на "5") или проще всего поставить [1237-9]xxxxxx - '(выходят все семизнаки кроме "8" первой цыфры)

Trunk Sequence: выбираем_наш_транк_из_списка (мой пример AMP:SIP/9/$OUTNUM$)

сохраняем применяем



Итог:

- При звонке с внутреннего номера набирая 123-45-67 звонок выходит через SPA3102 баз всяких донаборов.

- При наборе "9" слышим ответ городской станции и можем донабрать любой номер и также дозвониться через PSTN на любой номер.

- При звонке на городской номер при первом гудке звонок проходит на внутренний номер указанный в DialPlan 1 на SPA3102 (в моём примере на внутренний "00555")

[zubastik3650]

В моем случае при наборе 9 чтобы выйти на PSTN линию шел отбой пока я ради эксперимента не отключил VOIP Caller Auth Method: HTTP Digest - поставил none и гудок появился.

Входящая связь заработала сразу.



в обоих случаях PSTN и Line1 зарегистрированы были на asteriske.

Для чего нужен HTTP Digest? и не повлияет ли его отключение на безопасность шлюза?
