Самодельное POE

Всем доброго дня! есть 3 камеры хиквижион 2032 которые нужно запитать по poe. В поднебесное были куплены 3 блока питание пое, но оказалось они не совсем пое, а питание подается только на 7 и 8 пин. По специкации питание идет на 1-2 (+) и 3-6 (-)

Я паяльником переделал и ничего не получается

Блок DPSN-20HB

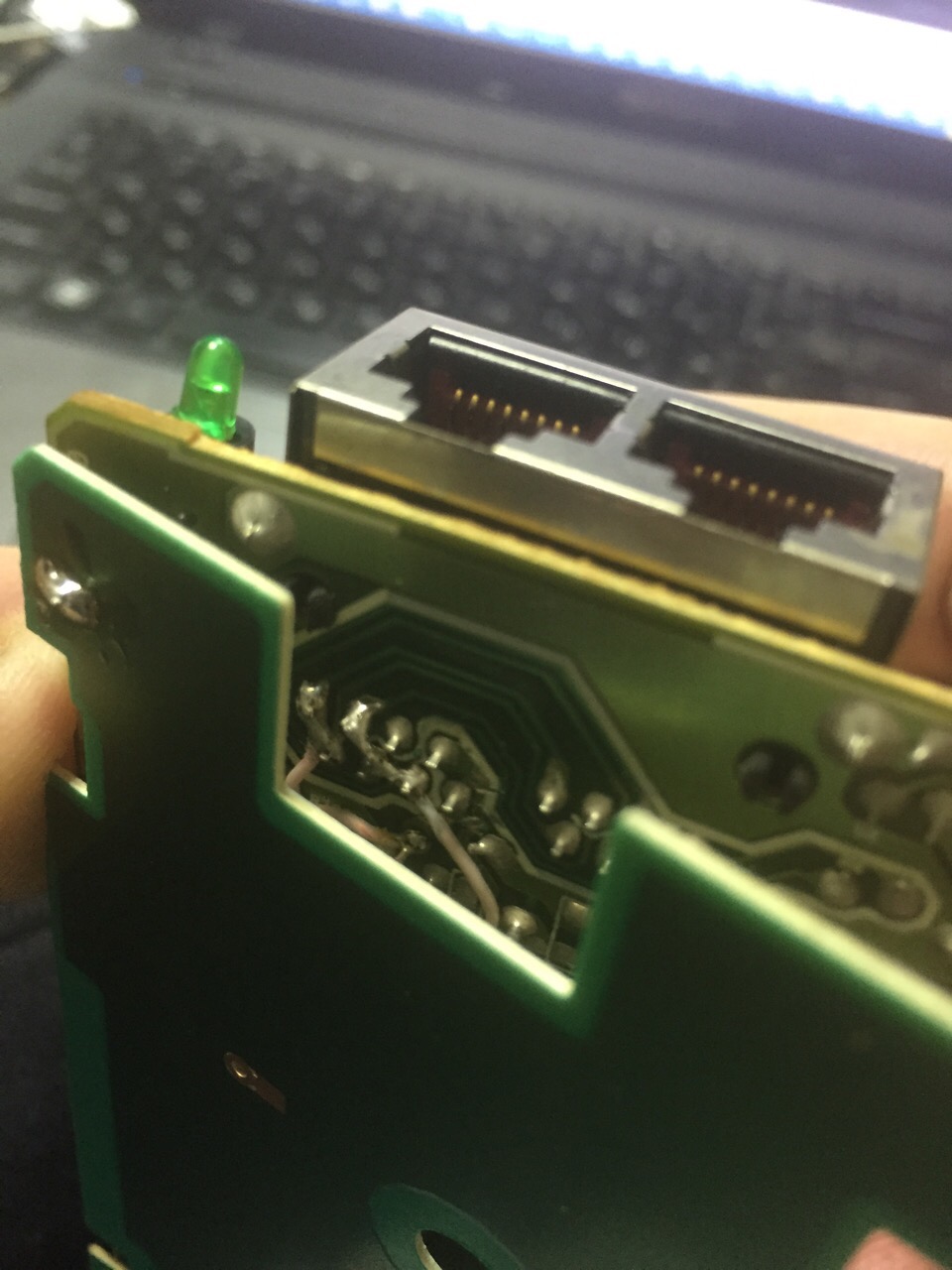

фото переделки post-113006-080844700 1424960330_thumb.jpg

Edited by fray2000

Share this post


Link to post
Share on other sites

есть 3 камеры хиквижион 2032 которые нужно запитать по poe

В описании камеры написано PoE (802.3af).

Share this post


Link to post
Share on other sites

есть 3 камеры хиквижион 2032 которые нужно запитать по poe

В описании камеры написано PoE (802.3af).

ну вроде как да) свич тп линг 1008p их нормально питает

Share this post


Link to post
Share on other sites

есть 3 камеры хиквижион 2032 которые нужно запитать по poe

В описании камеры написано PoE (802.3af).

ну вроде как да) свич тп линг 1008p их нормально питает



Потребители 802.3af должны питаться при всех вариантах подачи питания (и по парам данных, и по свободным парам), но только если исполняется протокол опознавания потребителя (класса) и подачи питания. То есть источник тоже должен быть 802.3af. Просто подавать напряжение питания бесполезно.

Share this post


Link to post
Share on other sites

Конкретно эту камеру, в принципе, можно запитать пассивным POE, но только по 12 В. На Наге были такие пассивные 12В инжекторы. Перед камерой, в этом случае, нужно поставить сплитер/розетку, отделить пары питания и завести на разъём питания. Не идеальное решение, но в жизни оно встречается.

Share this post


Link to post
Share on other sites

камера на улице, придется искать оригинальный пое

переброс питание на 45 и 78 результатов не дало

Share this post


Link to post
Share on other sites

А по свободным парам подать питание на разьем 12в не пробовали?

Share this post


Link to post
Share on other sites

нет, а что поможет? вроде как пое это 48 вольт



PoE пассивное - это вы сами взяли вначале по свободным парам подали напряжение питания, а перед потребителем пары выделили и завели на разъём питания.



Сколько надо - столько и подаёте. В вашем случае - 12В. Есть готовые блоки пассивного питания на разные напряжения. А можно просто пары самому отделить - есть и такое явление.



PoE 802.3 XX - протокольное. Без специального драйвера его не организовать. Можно про него почитать здесь - http://forum.1labi.com/viewtopic.php?f=9&t=10



и здесь - http://forum.1labi.com/viewtopic.php?f=9&t=9



Его также можно подать с помощью соответствующего инжектора.

Share this post


Link to post
Share on other sites

Камеры с обогревом питать по poe? Был случай. Просто даже родной БП не вытягивал в наших холодах. Повесили внешний, и это совсем не poe, отдельный кабель

Share this post


Link to post
Share on other sites

Камеры с обогревом питать по poe? Был случай. Просто даже родной БП не вытягивал в наших холодах. Повесили внешний, и это совсем не poe, отдельный кабель



А почему бы и нет? В PoE IEEE 802.3af 5 классов по энергопотреблению- от 4,5 до 30 вт, IEEE 802.3at инжектора встречал до 60 вт (например Axis T8124)





НАГ-овские уличные камеры с подсветкой и подогревом легко работают со стандартными инжекторами 802.3af 3 класса





Share this post


Link to post
Share on other sites
