Калькуляторы

Софт для расчет радиолинков Ищу софт умеющий брать карту высот с Google maps и тп

Ищу софт или онлайн сервис для расчета радиолинков который мог бы часть ( в идеале все) :

  1. Брал данные с google maps physical тли с других источников (подскажите какие еще есть) и смотрел , антенны могут друг друга увидеть или нет?
  2. Расчет энергетики и скоростей
  3. Открытый код.

Edited by shafiev

Share this post


Link to post
Share on other sites

Cambium LINKPlanner п.1 и п.2 что есть п.3 - я, честно не понял.

У софта один минус - в базе только родные антенны и оборудование от Cambium. Возможно как-то можно прикрутить другое - не пробовали.

пример отчета → https://yadi.sk/i/jqx5AS4Qem9c5

Share this post


Link to post
Share on other sites

Cambium LINKPlanner п.1 и п.2 что есть п.3 - я, честно не понял.

У софта один минус - в базе только родные антенны и оборудование от Cambium. Возможно как-то можно прикрутить другое - не пробовали.

пример отчета → https://yadi.sk/i/jqx5AS4Qem9c5



Окей. п 3 очяпятка )

Будем дальше искать аналогичные софты

Share this post


Link to post
Share on other sites

Radio mobile посмотрите, имхо лучший софт для этих целей.

airlink.ubnt.com - веб-сервис для расчёта линков на оборудовании ubnt, последнее время лично у меня глючит.

WiFi Fresnel - довольно удобный инструмент под андроид для быстрого расчёта зоны Френеля, мне нравится )

Share this post


Link to post
Share on other sites

Radio mobile посмотрите, имхо лучший софт для этих целей.

airlink.ubnt.com - веб-сервис для расчёта линков на оборудовании ubnt, последнее время лично у меня глючит.

WiFi Fresnel - довольно удобный инструмент под андроид для быстрого расчёта зоны Френеля, мне нравится )

Спасиб, огромное . Будем строить )

Share this post


Link to post
Share on other sites

shafiev

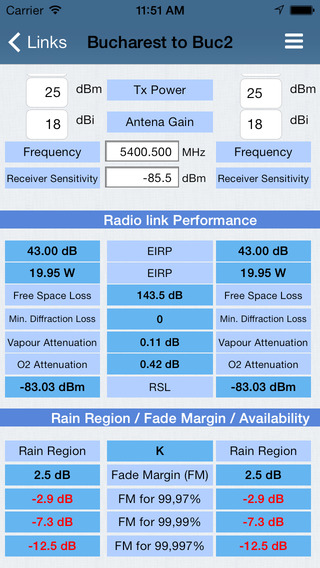

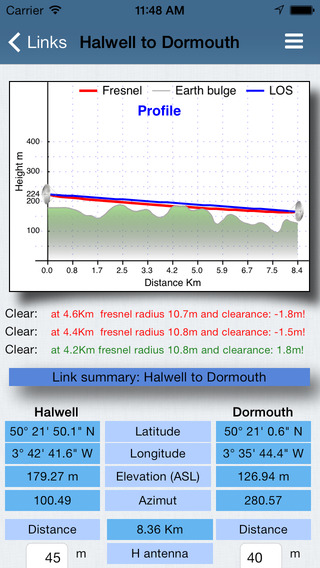

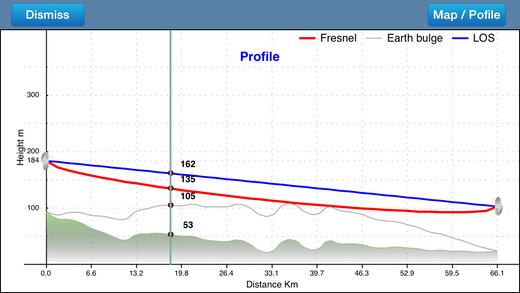

Вот эта программа для iOS довольно неплохо работает.



RF Haversine

post-115146-068993800 1427558150_thumb.jpg

post-115146-073557400 1427558157_thumb.jpg

post-115146-072616300 1427558163_thumb.jpg

Share this post


Link to post
Share on other sites

Radio mobile лучшее, что я встречал, расчеты достаточно точные

Share this post


Link to post
Share on other sites

Fat Tony, а он учитывает растительный покров?

Share this post


Link to post
Share on other sites

EShirokiy

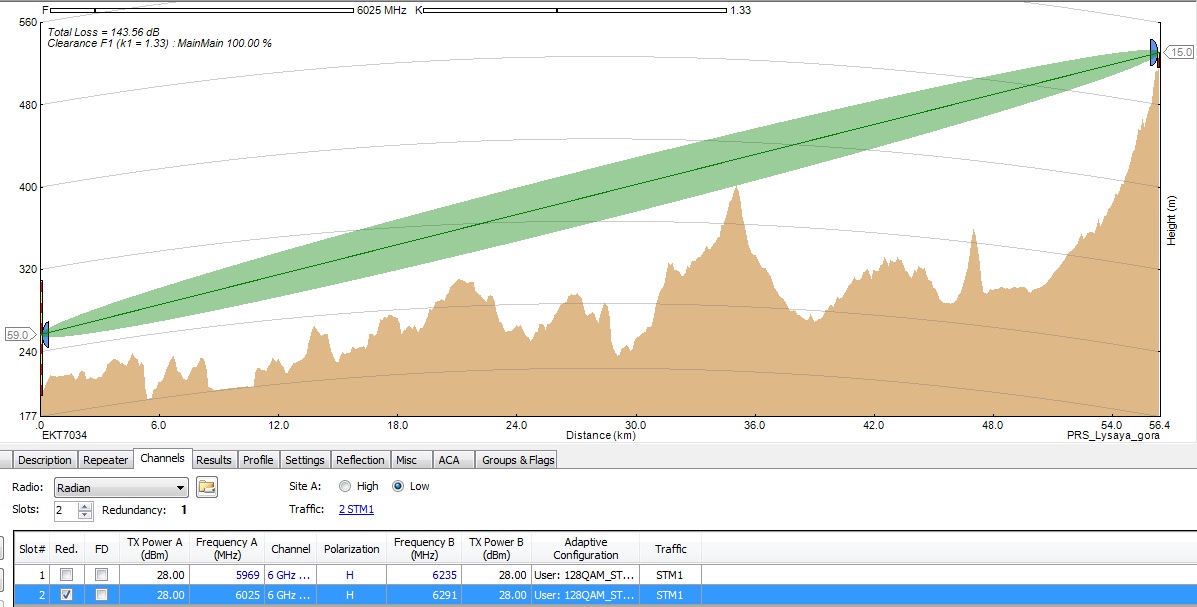

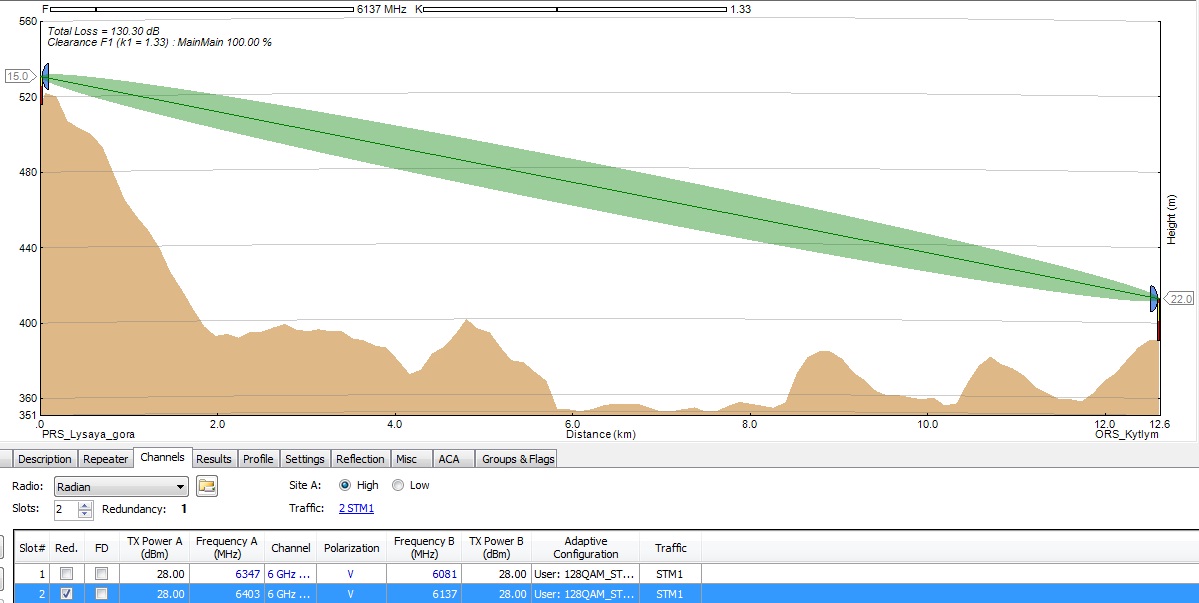

Mentum довольно много всяких параметров учитывает. В том числе "лесистость" и "гористость" местности. Данные по высотам, растительному покрову и осадкам (для расчета влияния гидрометеоров) он берет с каких-то неместных и негугловых серверов.



http://www.2test.ru/catalog/planirovanie-i-optimizatsiya/mentum-ellipse/



http://forum.netmonitor.ru/about6586.html

Share this post


Link to post
Share on other sites

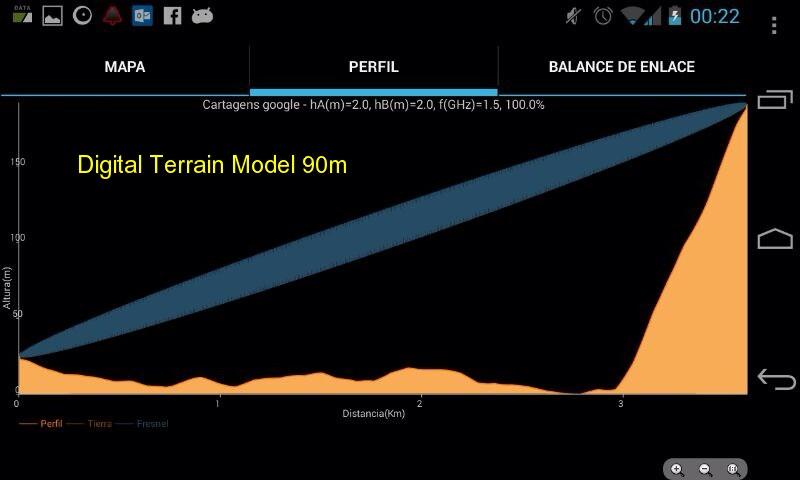

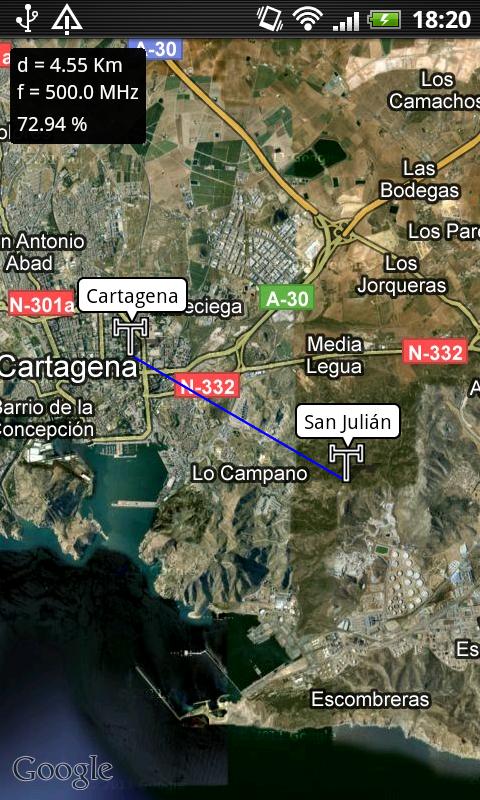

Такая программулина для Android тоже ничего. Она с гугла данные берет.

Проверял, сравнивая с подобным ПО для яблок и компьютеров - не плохо, довольно-таки.



https://play.google.com/store/apps/details?id=com.version1

post-115146-027342700 1427683872_thumb.jpg

post-115146-022227000 1427683879_thumb.jpg

Share this post


Link to post
Share on other sites

Она с гугла данные берет.

С гугла данные не точные и гугл не учитывает растительный покров, когда рисует высоту над уровнем моря

Это уже пару раз нас подводило

ЗЫ: Это прикол такой аватарки тырить у других участников форума? в частности у wanderer_from точно такая же ава

Share this post


Link to post
Share on other sites

С гугла данные не точные и гугл не учитывает растительный покров, когда рисует высоту над уровнем моря

Это уже пару раз нас подводило

ЗЫ: Это прикол такой аватарки тырить у других участников форума? в частности у wanderer_from точно такая же ава



Согласен на счет гугла. Но коли местность знаешь, поправку сделаешь. Это я про себя :) Вайфайки городские считать пойдет.



З.Ы.: это стандартный аватар из галереи форума :)

Share this post


Link to post
Share on other sites

З.Ы.: это стандартный аватар из галереи форума :)

Извините, если что)

Но коли местность знаешь, поправку сделаешь.

Мы как то линк на 17 километров не смогли нормально завести, растительность не учли)

Share this post


Link to post
Share on other sites

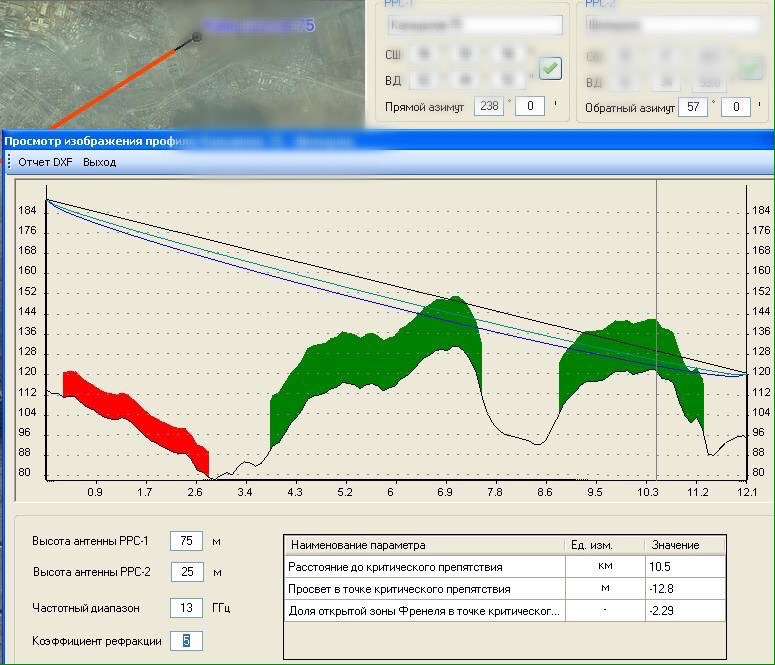

Вот еще хороший вариант: ProfEdit 4.0 мы сейчас его используем.



Он растительность учитывает.



В практике моей был случай, когда на пролете одной РРЛ на Урале плавно месяц за месяцем Стали падать уровни приема, при чём с обоих сторон сразу.

Релейка была построена в 1963 году. Смоделировав пролеты в Ментуме, нашел участок и конкретное место, в котором рельеф настолько изменился, что растительность попала прям в зону Френеля :)

post-115146-070012600 1427732080_thumb.jpg

Share this post


Link to post
Share on other sites

Вот еще хороший вариант: ProfEdit 4.0 мы сейчас его используем.



Он растительность учитывает.



В практике моей был случай, когда на пролете одной РРЛ на Урале плавно месяц за месяцем Стали падать уровни приема, при чём с обоих сторон сразу.

Релейка была построена в 1963 году. Смоделировав пролеты в Ментуме, нашел участок и конкретное место, в котором рельеф настолько изменился, что растительность попала прям в зону Френеля :)



Коллеги, а где можно взять более точные высоты в онлайне ?

И насколько точно высоту показывает стандартные gps в телефоне из вашего опыта?

Share this post


Link to post
Share on other sites



Коллеги, а где можно взять более точные высоты в онлайне ?

И насколько точно высоту показывает стандартные gps в телефоне из вашего опыта?



В принципе, на гугловские высоты ни разу жаловаться не приходилось.

Из нормальных ЖПС высоты довольно точно показывают Garmin gpsmap 276c,60CX



Что касается телефонов - очень часто врут. Особенно, под АМС или в местах большого / плотного скопления металла.
