управляющий vlan с бриджа приземлить на микротик

Друзья, вроде бы тривиальная задача, но не могу решить... Уж не знаю в какую ветку поместить ubnt или микротик, т.к. не пойму где грабли.



Есть борд 750, к 4-му интерфейсу подключен нанобридж.



На нанобридже создаю bridge1, на него назначаю вновь созданный LAN0.100 и WLAN0.100. Ставлю Management Interface = Bridge1

На микротике создаю vlan1 на 4-м интерфейсе. Не работает.



Подобная схема есть в другом месте, где между бриджом и микротиком стоит L2 свитч, который транком принимает с бриджа вланы и отдает транком на микротик - там такое работает, а тут почему-то нет

Share this post


Link to post
Share on other sites

а на UBNT то влан создан? Management Interface = Bridge1 - так понимаю трафик идет антэгом

Share this post


Link to post
Share on other sites

а на UBNT то влан создан? Management Interface = Bridge1 - так понимаю трафик идет антэгом



да, влан 100 создан



На нанобридже создаю bridge1, на него назначаю вновь созданный LAN0.100 и WLAN0.100



Отметился еще в этой теме http://forum.nag.ru/forum/index.php?showtopic=84882&st=20

что бы определить, где грабли

Share this post


Link to post
Share on other sites

Есть борд 750, к 4-му интерфейсу подключен нанобридж.



На нанобридже создаю bridge1, на него назначаю вновь созданный LAN0.100 и WLAN0.100. Ставлю Management Interface = Bridge1

На микротике создаю vlan1 на 4-м интерфейсе. Не работает.



Подобная схема есть в другом месте, где между бриджом и микротиком стоит L2 свитч, который транком принимает с бриджа вланы и отдает транком на микротик - там такое работает, а тут почему-то нет



А сетевые порты то на нанобридже где? Вам не надо на нем ничего трогать - сбрасываете настройки, включаете расширенный режим и создаете влан на бридже, в котором уже находятся интерфейсы, после чего указываете интерфейс управления - созданный вами влан вот и все дела.

Share this post


Link to post
Share on other sites

А сетевые порты то на нанобридже где? Вам не надо на нем ничего трогать - сбрасываете настройки, включаете расширенный режим и создаете влан на бридже, в котором уже находятся интерфейсы, после чего указываете интерфейс управления - созданный вами влан вот и все дела.



Спасибо за подсказку, но если честно не понял где косяк )

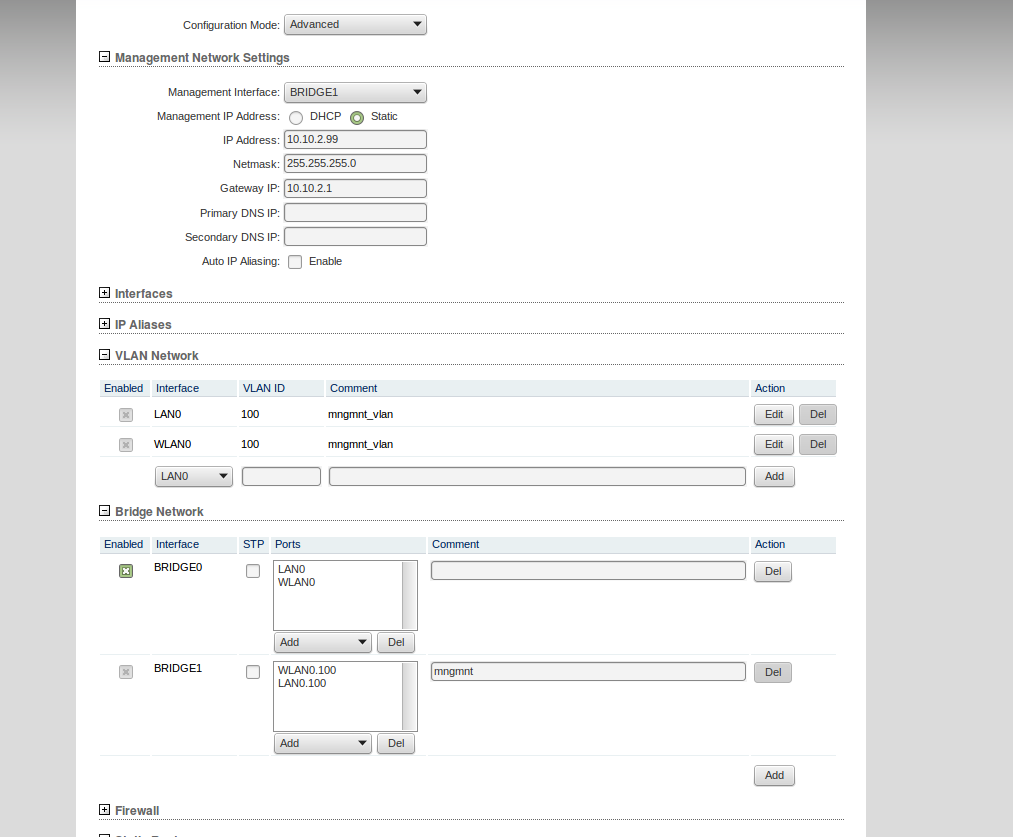

На картинке показано как у меня сделано. И так не работает. По крайней мере в этом случае. На другом объекте так работает, когда в промежутке Л2 свитч с тегированными портами в сторону микротика и нанобриджа

post-115647-031066100 1421333348_thumb.png

Edited by kinord

Share this post


Link to post
Share on other sites

Спасибо за подсказку, но если честно не понял где косяк )

На картинке показано как у меня сделано. И так не работает. По крайней мере в этом случае. На другом объекте так работает, когда в промежутке Л2 свитч с тегированными портами в сторону микротика и нанобриджа



Сотрите bridge1 и ваши вланы. Когда будете создавать влан, то в качестве интерфейса выберите bridge0 и все заработает. Создать нужно только 1 влан.



Вы сетевые порты уже добавили в бридж, поэтому не можете на них еще и вланы создать.

Share this post


Link to post
Share on other sites

Сотрите bridge1 и ваши вланы. Когда будете создавать влан, то в качестве интерфейса выберите bridge0 и все заработает. Создать нужно только 1 влан.



влан нельзяназначить на бридж, только на физ. интерфейс

Share this post


Link to post
Share on other sites

влан нельзяназначить на бридж, только на физ. интерфейс



Теперь понятно почему убнт считается плохим оборудованием. На микротике можно.

Share this post


Link to post
Share on other sites



Теперь понятно почему убнт считается плохим оборудованием. На микротике можно.

лол
