SXT Lite5 не соединяется

mza

By mza
in Mikrotik Wireless

 Share

Recommended Posts

Andrei

Andrei

Posted
Posted
1 час назад, mafijs сказал:






Картинка красивая, но не понятная.

Если просто "чувак, сделай так и все будет работать", то ОК. Но хочется понять. А оно никак. 🙂

  • Replies 119
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Posted Images

mafijs

mafijs

Posted
Posted

https://help.mikrotik.com/docs/spaces/ROS/pages/28606465/Bridge+VLAN+Table
VLAN-ids - Under /interface bridge vlan menu, you can specify an entry in which certain VLANs are allowed on specific ports. The VLAN ID is checked on egress ports. If the packet contains a VLAN ID that does not exist in the bridge VLAN table for the egress port, then the packet is dropped before it gets sent out.





Andrei

Andrei

Posted
Posted

Если вернуться к моему посту - https://forum.nag.ru/index.php?/topic/100075-sxt-lite5-ne-soedinyaetsya/page/3/#findComment-1784415
Тут что-то не так?

А если клиентский траф нетегированный будет (свичи длинк позволяют один порт включить в 2 влана: в один как тегированный, в другой как нетегированный), это упростит ситуацию? Нетегированный же пролетит через мост без проблем совсем прозрачно?

mafijs

mafijs

Posted
Posted

Попробую пояснить:
Там /interface bridge port описивается в каком vlan будет конкркетный порт как  access (untagged)
/interface bridge vlan описивается в какие vlan будет tagged на каких интерфейсах.

Можно и здесь указать каком vlan будет конкркетный порт как  access (untagged).
п.с. разяснитель с меня не очень то получается.
К делу. Задача решена.
Подключался по МАС к wAP прямо с компа. Сделал конфиг соответсвенно basa и client кроме одной строчки

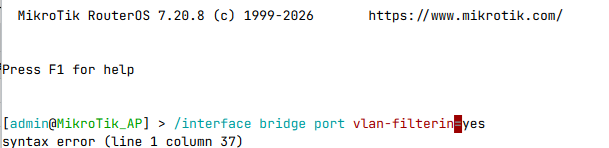

на бридже /interface bridge port vlan-filterin=yes то-есть не поставил галочку там.

basa

Spoiler

# 1970-01-02 00:10:33 by RouterOS 7.15.3
# software id = UEW6-H2XS
#
# model = RBwAP2nDr2

/interface bridge add name=bridge1 port-cost-mode=short

/interface wireless mode=bridge nv2-security=enabled

/interface vlan add interface=bridge1 name=MGMT_vlan_ID_5 vlan-id=5

/interface bridge port
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=ether1 \
    internal-path-cost=10 path-cost=10
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10

/interface bridge vlan
add bridge=bridge1 tagged=bridge1,ether1,wlan1 vlan-ids=5
add bridge=bridge1 tagged=ether1,wlan1 vlan-ids=28

/ip address add address=10.5.5.251/24 interface=MGMT_vlan_ID_5 network=10.5.5.0

client

Spoiler

# 2026-03-23 18:44:48 by RouterOS 7.15.3
# software id = 0PBD-4PR6
#
# model = RBwAP2nDr2

/interface bridge add name=bridge1 port-cost-mode=short

/interface wireless mode=station-bridge nv2-security=enabled

/interface vlan add interface=bridge1 name=MGMT_vlan_ID_5 vlan-id=5


/interface bridge port
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged \
    interface=ether1 internal-path-cost=10 path-cost=10 pvid=28
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10

/interface bridge vlan
add bridge=bridge1 tagged=bridge1,wlan1 vlan-ids=5
add bridge=bridge1 tagged=wlan1 vlan-ids=28

/ip address add address=10.5.5.252/24 interface=MGMT_vlan_ID_5 network=10.5.5.0

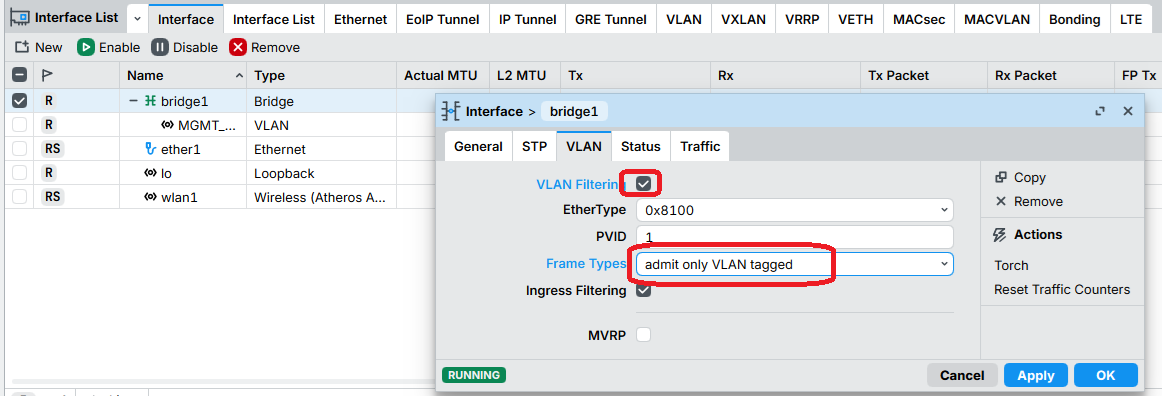

Далее подключил БС к транковому порту. Подключися с компа по IP. Можно нажать Save mode. если вдруг потеряется подключение, микротик возвратится в состоянии до нажатия Save mode. Точки уже соеденлись между собой.
/interface bridge port vlan-filterin=yes , поставил галочку и frame types = admit only vlan tagged

По бoлшому всё. Конечный клиент получает untagged c vlan28
Надеюсь, что поможет.



Quote

А если клиентский траф нетегированный будет (свичи длинк позволяют один порт включить в 2 влана: в один как тегированный, в другой как нетегированный), это упростит ситуацию? Нетегированный же пролетит через мост без проблем совсем прозрачно?

Хмм... Тогда надо frame types = admit all и пробовать. Но я стараюсь не использовать гибрыдные порты.
Да. я не провайдер, а простой сетевой админ в школах. И много чего могу незнать:)

Andrei

Andrei

Posted
Posted
18 минут назад, mafijs сказал:

разяснитель с меня не очень то получается.

Как раз наоборот! Огромное спасибо за пояснения! После обеда буду в офисе возле лабы, попробую воплотить  в жизнь.

Andrei

Andrei

Posted
Posted
4 часа назад, mafijs сказал:

/interface bridge port
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged \
    interface=ether1 internal-path-cost=10 path-cost=10 pvid=28

Сделал все, кроме вот этого бриджа для клиентского трафика.

Точки даже не пингуют друг друга, постоянно реконнектятся, хотя стоят в метре друг от друга, уровень придушен: tx-power=2

ap:

# 2026-01-29 10:22:23 by RouterOS 7.20.8
# software id = 0C2I-HB8Z
#
# model = RBSXTsq5nD
# serial number = HFK0993V7H3
/interface bridge
add name=bridge1
/interface wireless
set [ find default-name=wlan1 ] band=5ghz-a/n channel-width=20/40mhz-XX \
    country=russia disabled=no frequency=auto frequency-mode=superchannel \
    mode=bridge nv2-security=enabled tx-power=2 ssid=obelisk wds-default-bridge=bridge1 \
    wireless-protocol=nv2-nstreme-802.11
/interface vlan
add comment=Mng interface=bridge1 name=vlan5 vlan-id=5
/interface list
add name=WAN
add name=LAN
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/queue type
set 1 pfifo-limit=500
set 2 kind=pfifo pfifo-limit=500
/interface bridge port
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=ether1 \
    internal-path-cost=10 path-cost=10
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10
/ip neighbor discovery-settings
set discover-interface-list=!dynamic
/interface bridge vlan
add bridge=bridge1 comment=bridge_vlan_ids5 tagged=bridge1,ether1,wlan1 \
    vlan-ids=5
add bridge=bridge1 comment=bridge_vlan_ids28 tagged=ether1,wlan1 vlan-ids=28
/interface list member
add interface=ether1 list=WAN
add interface=wlan1 list=LAN
/ip address
add address=192.168.254.250/24 interface=vlan5 network=192.168.254.0
/system identity
set name=MikroTik_AP

st

# 2026-01-29 09:24:51 by RouterOS 7.20.8
# software id = UZWZ-2JAV
#
# model = RBSXTsq5nD
# serial number = HFK099QGAGG
/interface bridge
add name=bridge1 port-cost-mode=short
/interface wireless
set [ find default-name=wlan1 ] band=5ghz-a/n channel-width=20/40mhz-XX \
    country=russia disabled=no tx-power=2 frequency=auto mode=station-bridge \
    nv2-security=enabled ssid=obelisk wireless-protocol=nv2
/interface vlan
add comment=managment interface=wlan1 name=mng vlan-id=5
add comment=users28 interface=ether1 name=users28 vlan-id=28
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/interface bridge port
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10
/ip neighbor discovery-settings
set discover-interface-list=!dynamic
/interface bridge vlan
add bridge=bridge1 tagged=bridge1,wlan1 vlan-ids=5
add bridge=bridge1 tagged=wlan1 vlan-ids=28
/ip address
add address=192.168.254.251 interface=wlan1 network=255.255.255.0




mafijs

mafijs

Posted
Posted

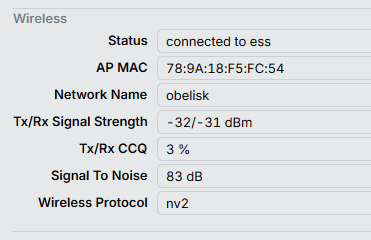

Точкам линк межу собой есть? В wireless ->  Registration что?

Доступ хотя на БС по ИП есть?

frequency=auto >> задать конкретную частоту на БС.

 wds-default-bridge=bridge1 >> none



Значит доступ по IP есть. Save mode - и включить установку - bridge-vlan-filtering

Честно - точки между собой пинговать даже не пробовал .

mafijs

mafijs

Posted
Posted (edited)

/interface vlan
add comment=managment interface=wlan1 name=mng vlan-id=5
add comment=users28 interface=ether1 name=users28 vlan-id=28



Вот это уже неправильно на клиенте

Должно

/interface vlan add interface=bridge1 name=MGMT_vlan_ID_5 vlan-id=5



/interface bridge vlan
add bridge=bridge1 tagged=bridge1,wlan1 vlan-ids=5
add bridge=bridge1 tagged=wlan1 vlan-ids=28



Edited by mafijs
Andrei

Andrei

Posted
Posted
17 минут назад, mafijs сказал:

Точкам линк межу собой есть? В wireless ->  Registration что?

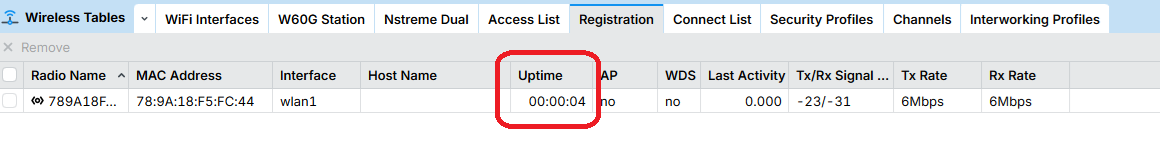

Идет отсчет времени как на картинке до 10 сек, потом таблица становится чистой, через неск.секунд появляется та же строка, отсчет до 10 сек и так по кругу




18 минут назад, mafijs сказал:

Доступ хотя на БС по ИП есть?

Доступ есть. Пока все на столе. Идет 4й день настройки... :)

mafijs

mafijs

Posted
Posted

На st ошибки



/interface bridge port
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10



Должно так :



/interface bridge port
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged \
    interface=ether1 internal-path-cost=10 path-cost=10 pvid=28
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10



Конфиг просто копируется в текстовом формате в Terminal_e. Конечно без какоголиво там другого конфига, иначе будет конфликт и не применится конфиг.

Andrei

Andrei

Posted
Posted
28 минут назад, mafijs сказал:

frequency=auto >> задать конкретную частоту на БС.

выставлено



8 минут назад, mafijs сказал:

Конфиг просто копируется в текстовом формате в Terminal_e.

Копировал при настройке "с нуля", на определенном этапе теряю доступ к точке и приходится скидывать ее к заводским настройкам.

mafijs

mafijs

Posted
Posted (edited)

Уже даже не знаю что и посоветовать. Пока не включон vlan-filtering и frame type= adin only vlan tagedd на бридже доступ не должен терятся. Комп на прямую к точке.

Edited by mafijs
Andrei

Andrei

Posted
Posted
2 минуты назад, mafijs сказал:

Уже даже не знаю что и посоветовать. Пока не включон vlan-filtering доступ не должен терятся. Комп на прямую к точке.

комп напрямую к точке, по маку подключаюсь.

копирую

 /interface bridge add name=bridge1 port-cost-mode=short

/interface wireless mode=station-bridge nv2-security=enabled

/interface vlan add interface=bridge1 name=MGMT_vlan_ID_5 vlan-id=5


/interface bridge port
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged \
    interface=ether1 internal-path-cost=10 path-cost=10 pvid=28
...

вот на этом месте винбокс отваливается

mafijs

mafijs

Posted
Posted

Хорошо. Вытащил лабо СТ .

Копирую вот такое. Отвал. потому что меняется МАС бриджа. Но потом по МАС можно подключится и настрои на месте.



/interface bridge port
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged \
    interface=ether1 internal-path-cost=10 path-cost=10 pvid=28

Andrei

Andrei

Posted
Posted
23 минуты назад, mafijs сказал:

не знаю что и посоветовать

наверное подготовить 100% рабочий конфиг, залить его на точку в виде файла и сделать import file . wifi часть взять мою, остальное - из ваших примеров.

я другого пути не вижу.

или забить на все эти тэги, вланы, фильтры и прочее и сделать все в одном влане, раз в микротике это так нестандартно сделано, что за 4 дня не смогли настроить.

Andrei

Andrei

Posted
Posted
1 час назад, mafijs сказал:

В wireless ->  Registration что?

ха... похоже на очередной глюк микротика.

просто выставить n2 и пароль было недостаточно.

как только сделал так, то радио между точками заработало (registered есть, но пингов нет)

/interface wireless
set [ find default-name=wlan1 ] band=5ghz-a/n channel-width=20/40mhz-XX \
    country=russia disabled=no frequency=auto frequency-mode=superchannel \
    mode=bridge nv2-security=enabled ssid=obelisk wds-default-bridge=bridge1 \
    wireless-protocol=nv2-nstreme-802.11



mafijs

mafijs

Posted
Posted

st1 поравка



/interface bridge port
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged \
    interface=ether1 internal-path-cost=10 path-cost=10 pvid=28

=================

не добавлен wlan1



/interface bridge port
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=wlan1 \
    internal-path-cost=10 path-cost=10
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged \
    interface=ether1 internal-path-cost=10 path-cost=10 pvid=28

Andrei

Andrei

Posted
Posted
В 24.03.2026 в 12:07, mafijs сказал:

Сделал конфиг соответсвенно basa и client кроме одной строчки

на бридже /interface bridge port vlan-filterin=yes то-есть не поставил галочку там.



В 24.03.2026 в 12:07, mafijs сказал:

Далее подключил БС к транковому порту. Подключися с компа по IP. Можно нажать Save mode. если вдруг потеряется подключение, микротик возвратится в состоянии до нажатия Save mode. Точки уже соеденлись между собой.
/interface bridge port vlan-filterin=yes , поставил галочку и frame types = admit only vlan tagged

Это все надо сделать на завершающем этапе на клиенте?



И не совсем понятно зачем на станции вешать mng-интерфейс на бридж. По идее достаточно на wlan1, управление же будет вестись через радио-мост.

mafijs

mafijs

Posted
Posted
Quote

Это все надо сделать на завершающем этапе на клиенте?

Да, и на БС и СТ.

Quote

И не совсем понятно зачем на станции вешать mng-интерфейс на бридж. По идее достаточно на wlan1, управление же будет вестись через радио-мост.

Потому что wlan1 дложен бчыть в бридже иначе не будет работать. Надо связывать ether1 и wlan1 между собой через бридж. Примерно так, таков принцип в микротик. Два независимх интерфеса связыват в бридж чтоб работали а месте. И так как wlan1 в бридже, он уже считаеся slave interface по отношениию к brige. И на slave interface DHCP client не повесить.
Так прмерно в кратце, как я это понимаю.

Andrei

Andrei

Posted
Posted
4 минуты назад, mafijs сказал:

Да, и на БС и СТ.






5 минут назад, mafijs сказал:

Потому что wlan1 дложен бчыть в бридже иначе не будет работать. Надо связывать ether1 и wlan1 между собой через бридж. Примерно так, таков принцип в микротик. Два независимх интерфеса связыват в бридж чтоб работали а месте. И так как wlan1 в бридже, он уже считаеся slave interface по отношениию к brige. И на slave interface DHCP client не повесить.

Я имел ввиду: зачем влан управления на станции на интерфейсе eth1, который смотрит к клиенту. Зачем клиенту видеть влан управления? Он ему не нужен.

Про interface DHCP client не понял, dhcp тут не планируется

mafijs

mafijs

Posted
Posted

Моя опчатка vlan-filtering=yes , я это делаю через GUI обычно.

В терминале ест "подскака" - печатаешь команду - нажал Tab - предоставляет список доступных команд или заполняет начатую.





Quote

Я имел ввиду: зачем влан управления на станции на интерфейсе eth1, который смотрит к клиенту. Зачем клиенту видеть влан управления? Он ему не нужен.

Он и небудет на eth1. Там толко untagged vlan28
vlan упраления остается на бридже. дальше не уходит.

Andrei

Andrei

Posted
Posted
9 минут назад, mafijs сказал:

опчатка

я предполагал это, но нет

[admin@MikroTik] > /interface bridge port vlan-filtering=yes
syntax error (line 1 column 38)



В gui это надо сделать тут? - см.скрин


Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
 Share
Go to topic listing
×
×
  • Create New...
На сайте используются файлы cookie и сервисы аналитики для корректной работы форума и улучшения качества обслуживания. Продолжая использовать сайт, вы соглашаетесь с использованием файлов cookie и с Политикой конфиденциальности.
