Тема создаю повторно, т.к. из-за какого-то внутреннего глюка сервера была удалена. В этой теме собираем информацию и делимся рекомендациями/впечатлениями. Весь оффтоп буду удалять.



Коротко об устройстве - RapidFire 5-23 - это тоже самое, что RapidFire 5N, только со встроенной антенной 23 dBi. Подробное описание на сайте производителя.



Особенности:



диапазон рабочих частот 4900–6100 МГц (с выходной мощностью до 31 dBm)

действующий сертификат связи (до 6100 МГц, до 30 dBm)

проприетарный протокол W-Jet 5 (Time Devision Duplex)

выделенный процессор Marvel Armada 1.2 ГГц

высокая пакетная производительность (200 000 пакетов в секунду)

встроенный 2.4 ГГц радиомодуль для настройки

2 порта Gigabit Ethernet (802.3af/at совместимые) с возможностью передачи PoE-питания

заявленная производителем пропускная способность - до 700 Мбит/с



Первый тест провели на линке 10 км, условия - Условия:



Прямая видимость: LOS (полностью открытая зона Френеля)

Расстояние: ~10 км

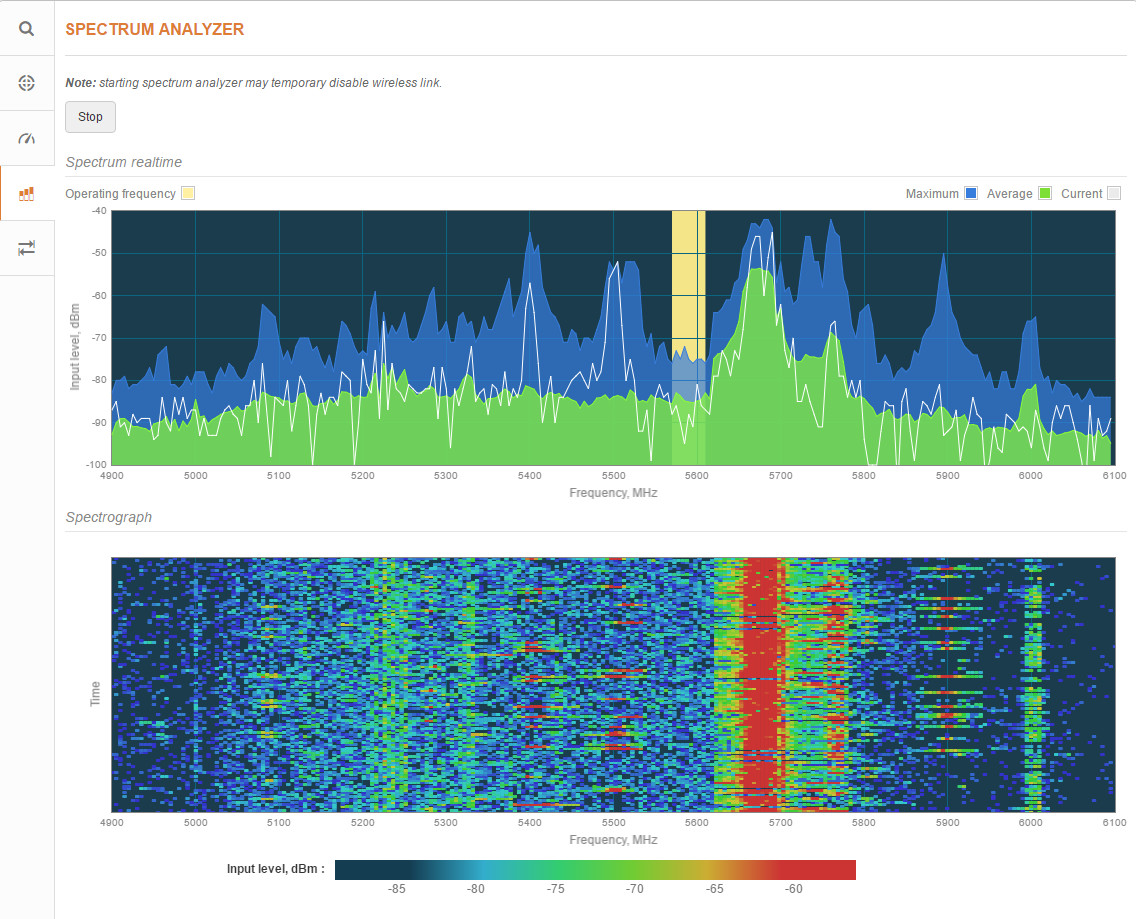

Cостояние эфира: с одной стороны относительно чистый, с другой стороны уровень помех около -75 дБм

Уровень сигнала: - от -45 до -50 дБм

Выходная мощность: 1 Вт (30 дБм)

Полоса излучения: 40 МГц

Способ измерений - bandwidth test между двумя RB1100AHx2, которые стоят сразу за RapidFire


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Тесты RapidFire 5-23 с полосой 40 МГц:

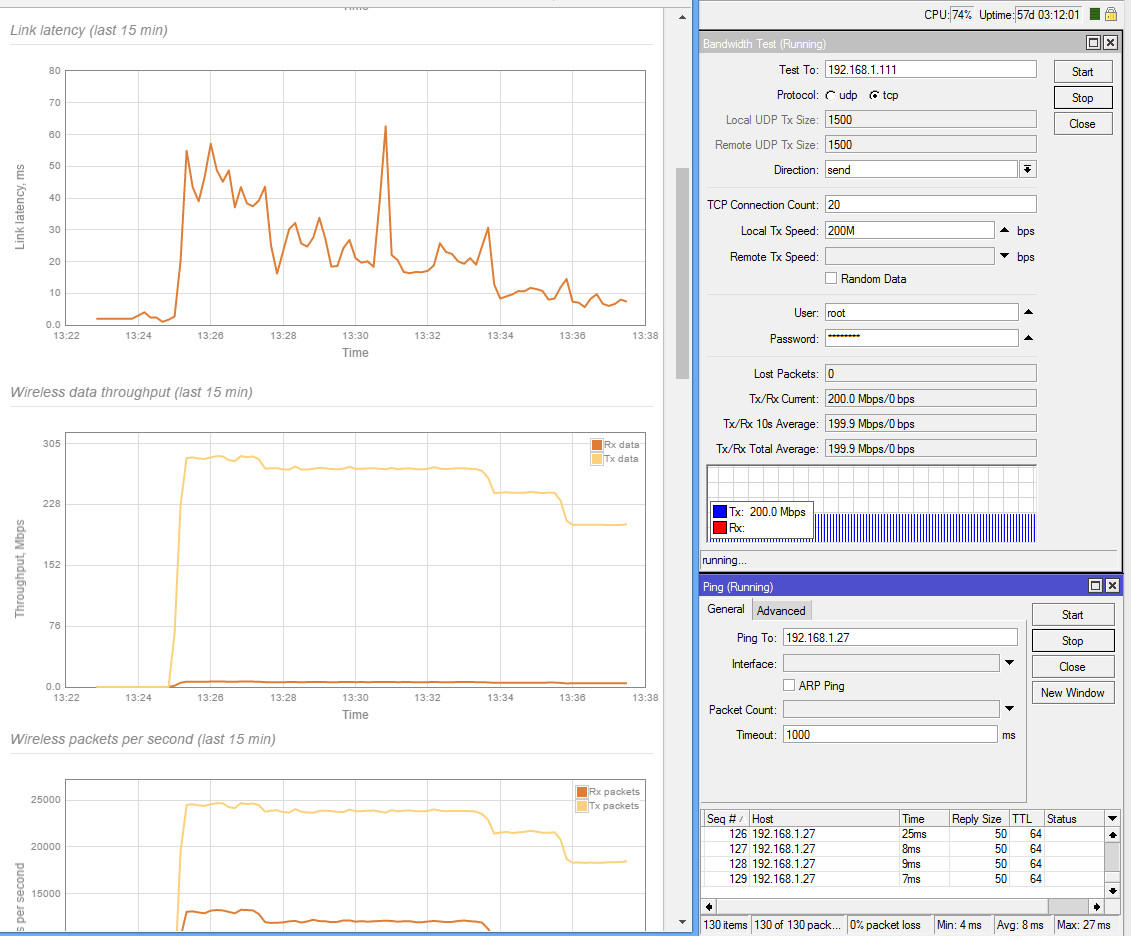

Simplex TCP с ограничением 200М - средняя задержка 8 мс, без потерь

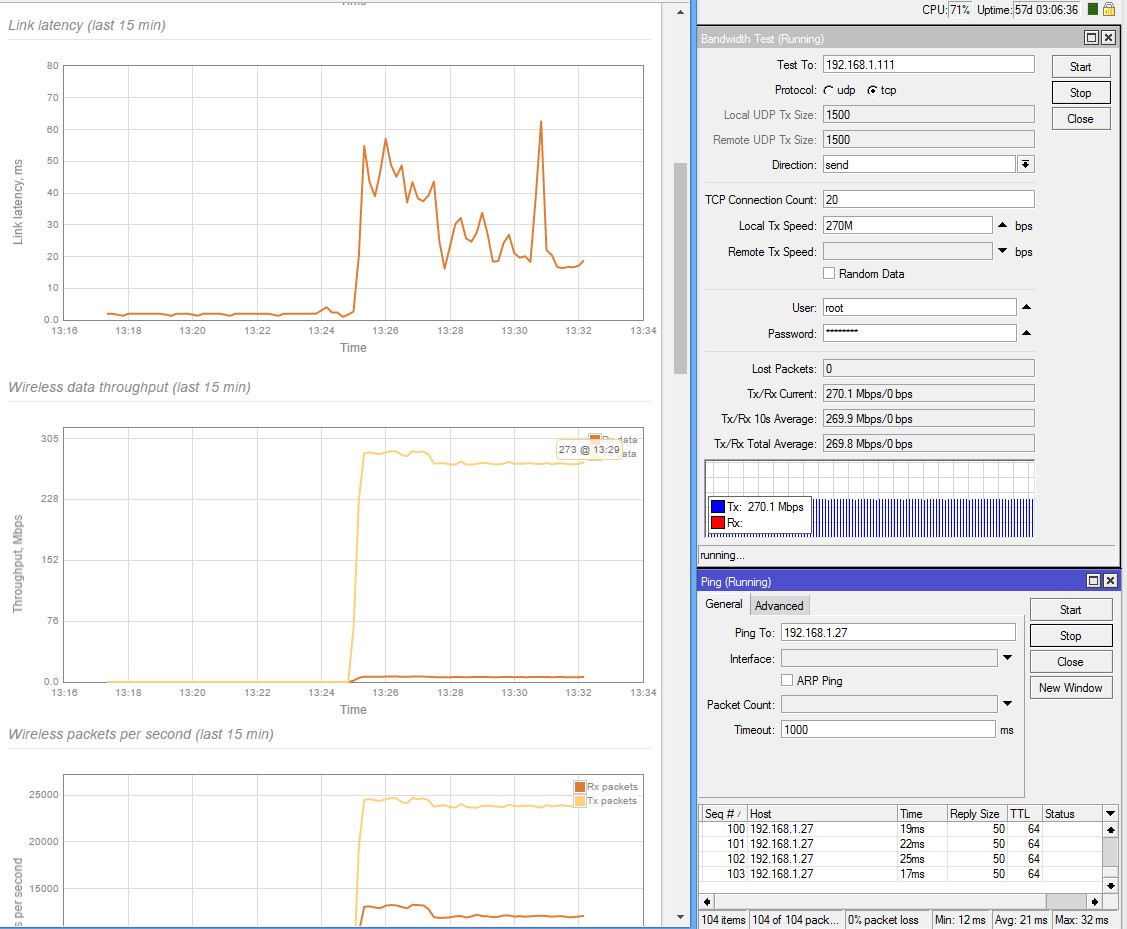

Simplex TCP с ограничением 270М - средняя задержка 12 мс, без потерь

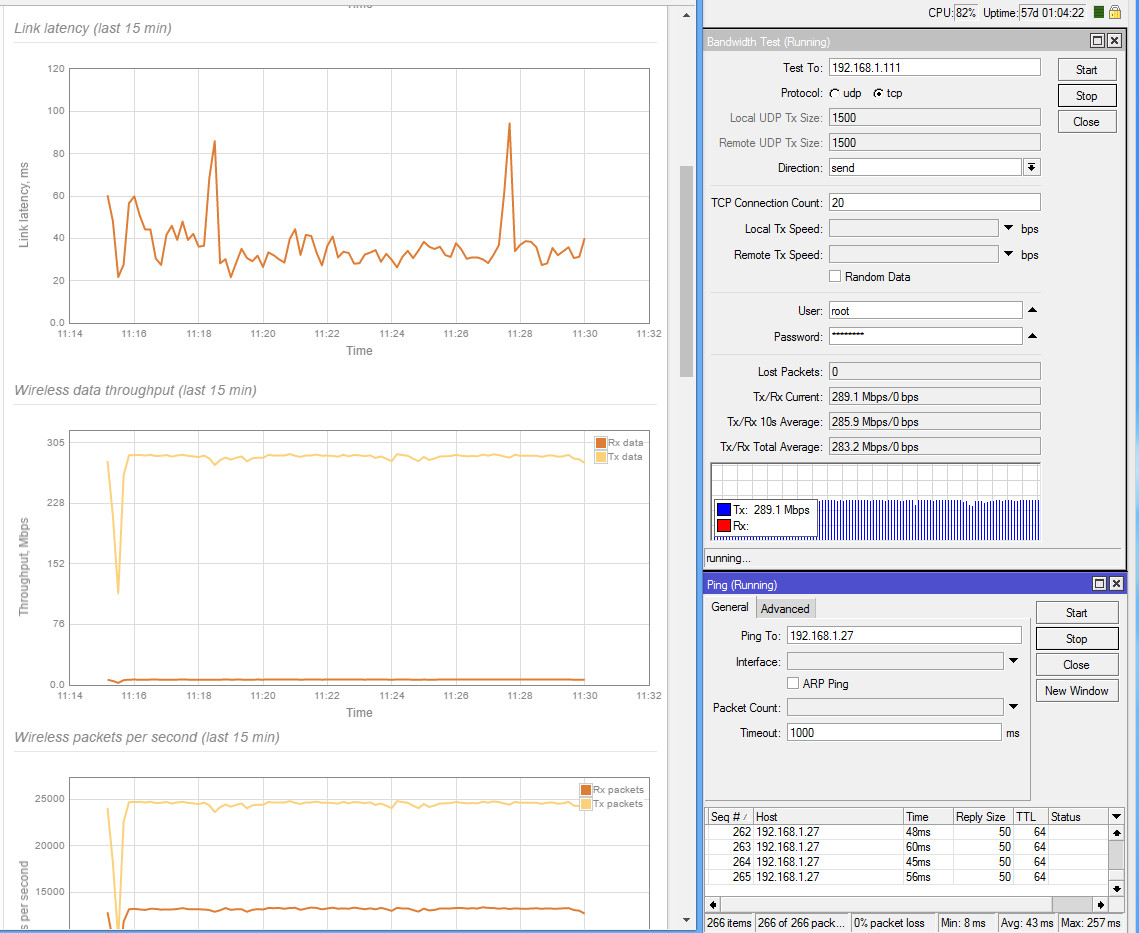

Simplex TCP без ограничений - средняя задержка 43 мс, без потерь, максимальная пропускная способность около 290 Мбит/с

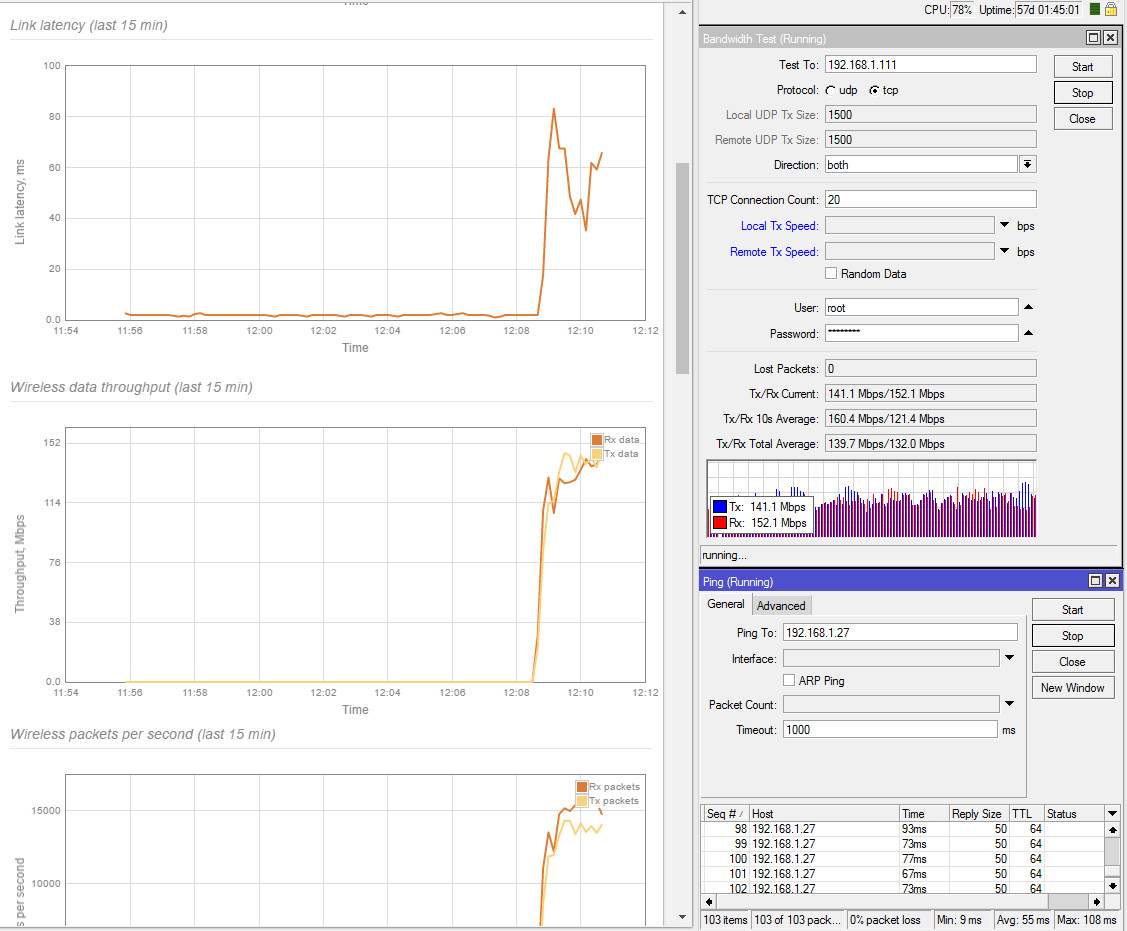

Duplex TCP без ограничений - суммарный трафик 280-300 Мбит/с, задержка около 55 мс, без потерь



Simplex UDP с ограничением 250М - средняя задержка 7 мс, без потерь

Simplex UDP с ограничением 300М - средняя задержка 15 мс, без потерь

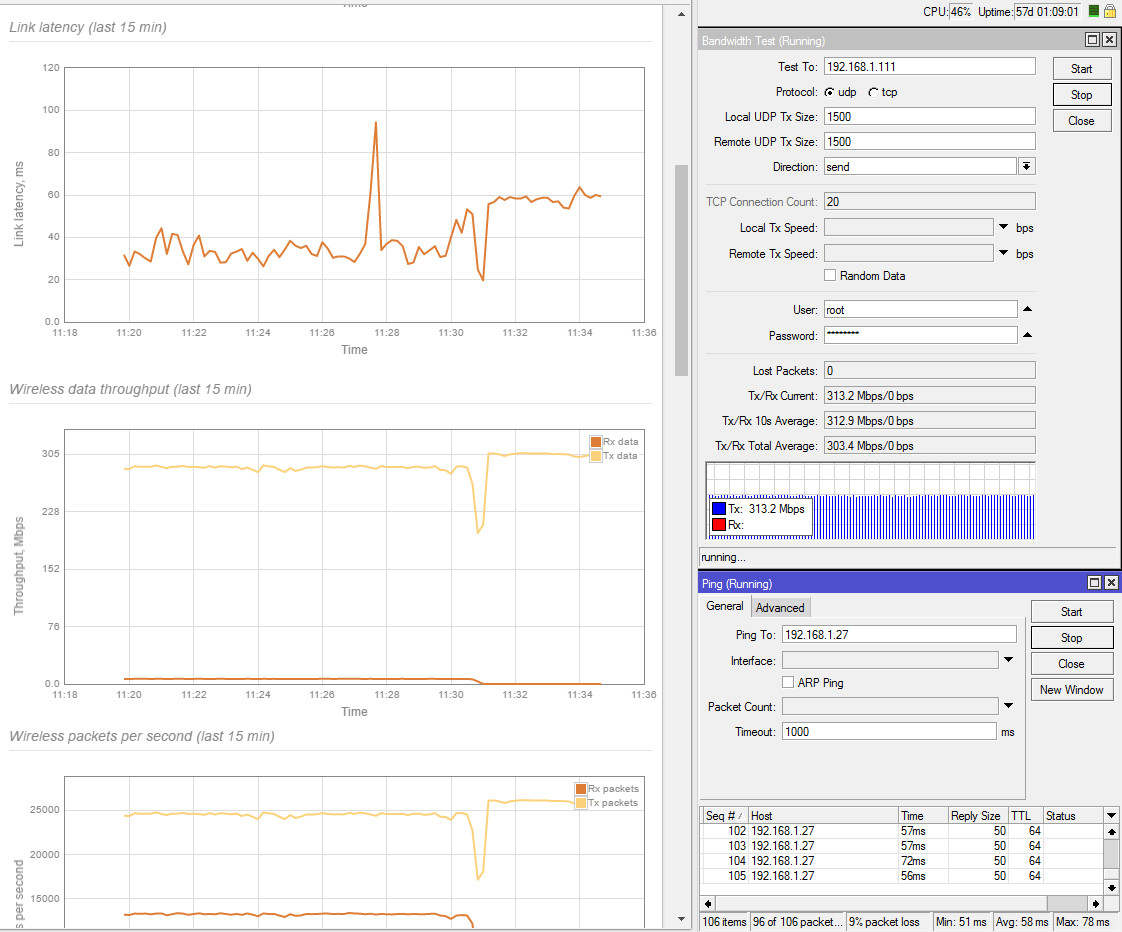

Simplex UDP без ограничений - средняя задержка 58 мс, потери около 9%, максимальная пропускная способность около 310 Мбит/с
